กระบอกสูบนิวเมติกความเร็วสูงคืออะไร?

◆เว็บไซต์ภาษาสเปนอย่างเป็นทางการของ VPC

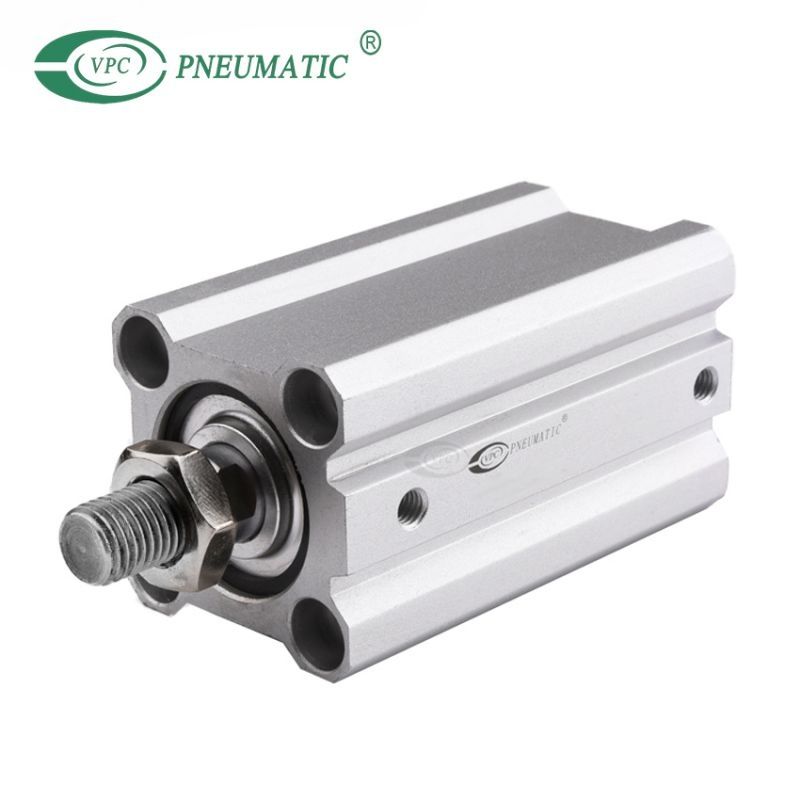

VPC ทรงกระบอกความเร็วสูง ที่ปรับแต่งได้ ด้วยความเร็วลูกสูบสูงสุด 2500 มม./วินาที และความถี่ในการทำงานสูงสุด 12Hz สามารถรับมือกับงานที่ต้องการได้อย่างง่ายดายเช่น การปฏิเสธความเร็วสูงและการเรียงลำดับ.

1. หลักการทำงาน

VPC ปรับความเร็วสูงกระบอกสูบความถี่สูงเป็น กระบอกเดี่ยวที่ออกฤทธิ์สอง เท่า นั่นคืออากาศอัดสลับกันเข้าสู่ปลายทั้งสองของกระบอกสูบเพื่อให้ได้ การเคลื่อนที่แบบลูกสูบ ของลูกสูบ

กระบอกสูบความถี่สูงความเร็วสูงมีการใช้กันอย่างแพร่หลายในอุปกรณ์ที่ต้องใช้การเคลื่อนไหวแบบลูกสูบอย่างรวดเร็วและมีการใช้กันอย่างแพร่หลายในการผลิตอิเล็กทรอนิกส์ เทคโนโลยีบรรจุภัณฑ์ , โลจิสติกส์อัตโนมัติ และสาขาอื่น ๆ

2. คุณสมบัติของผลิตภัณฑ์

• ความเร็วลูกสูบสูงสุด: 2500 มม./s

• ความถี่ในการใช้งานสูงสุด: 15Hz

• พลังงานจลน์: 1.5 ครั้ง (เทียบกับผลิตภัณฑ์มาตรฐาน)

• ผลกระทบที่ลดลง เนื่องจากการแก้ไขโครงสร้างเบาะ

• น้ำหนักที่ลดลง ของชิ้นส่วนที่เคลื่อนไหว (ก้านลูกสูบลูกสูบ ฯลฯ )

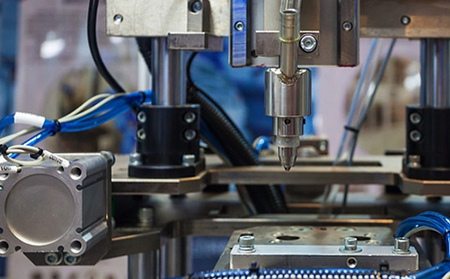

3. การประยุกต์ใช้กระบอกสูบความเร็วสูง

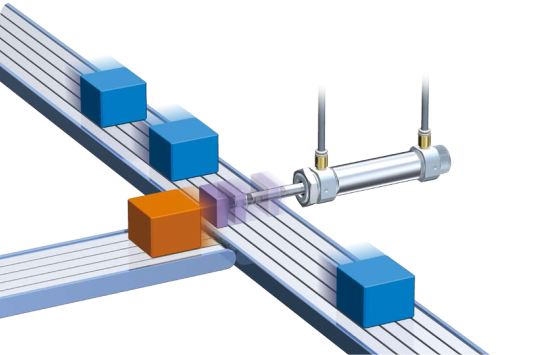

① กระบวนการปฏิเสธความเร็วสูง : การปฏิเสธผลิตภัณฑ์ที่ไม่สอดคล้องกัน

② ระบบการเรียงลำดับโลจิสติกส์สูงอัตโนมัติ : อุปกรณ์อัตโนมัติในการเรียงลำดับแพ็คเกจด้วยความเร็วสูง

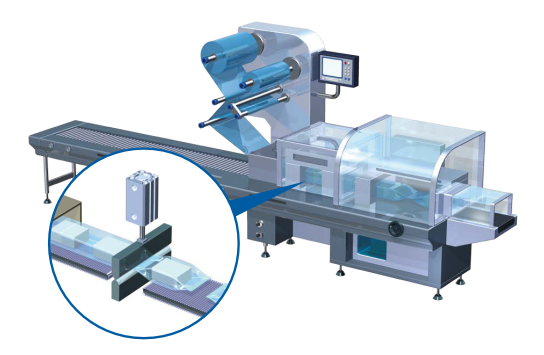

③ กระบวนการบรรจุหมอนแนวนอน : การตัดกระเป๋าหลังจากปิดผนึกความร้อน

การปฏิเสธผลิตภัณฑ์ที่ไม่สอดคล้อง

การตัดกระเป๋าหลังจากปิดผนึกความร้อน

④ อุปกรณ์การแพทย์อัตโนมัติ : เข็มฉีดยาอัตโนมัติระบบจ่ายยา ฯลฯ

⑤ ระบบอัตโนมัติในห้องปฏิบัติการ : การประมวลผลตัวอย่างห้องปฏิบัติการอุปกรณ์แยกอัตโนมัติ ฯลฯ

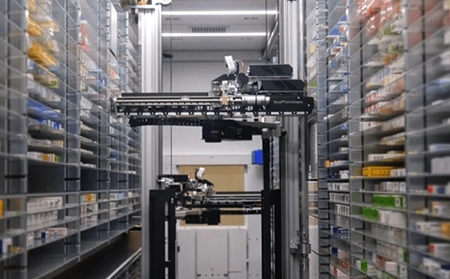

เครื่องจ่ายยาอัตโนมัติของโรงพยาบาล

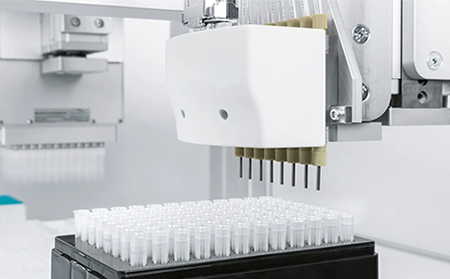

การประมวลผลตัวอย่างห้องปฏิบัติการอัตโนมัติ

⑥ การผลิตรถยนต์ : การเชื่อมอย่างรวดเร็วการวางแขนหุ่นยนต์ ฯลฯ

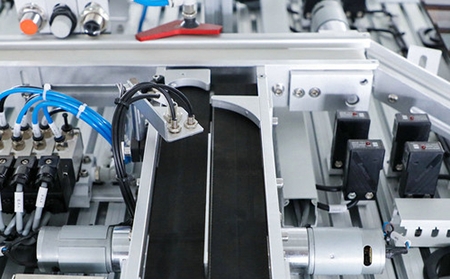

⑦ การทดสอบผลิตภัณฑ์ 3C : การตรวจจับและทดสอบอย่างรวดเร็วความถี่สูงความถี่สูง

⑧ อุตสาหกรรมการผลิตอิเล็กทรอนิกส์ : Surface Mount System (SMT) ต้องการการเลือกและการติดตั้งส่วนประกอบอิเล็กทรอนิกส์อย่างแม่นยำและแม่นยำเช่นตัวต้านทานตัวเก็บประจุชิป IC ฯลฯ

การประกอบอย่างรวดเร็วและการวางตำแหน่งของส่วนประกอบอิเล็กทรอนิกส์ที่มีความแม่นยำ

การตรวจจับและทดสอบอย่างรวดเร็วความถี่สูง

เพื่อให้กระบอกสูบความถี่สูงความเร็วสูงมีประสิทธิภาพที่ดีขึ้นในสภาพแวดล้อมการใช้งานที่หลากหลายพวกเขามักจะใช้ร่วมกับ โซลินอยด์วาล์ว , ความแม่นยำความดันเครื่องควบคุม , อากาศหน่วยเตรียมอากาศ และ สวิตช์เซ็นเซอร์แม่เหล็ก เพื่อปรับปรุงประสิทธิภาพของระบบทั้งหมด

• โซลินอยด์วาล์ว : ใช้ วาล์วโซลินอยด์ 4V ซีรีส์ เพื่อสลับแหล่งอากาศอย่างรวดเร็ว

• ตัวควบคุมความดันที่แม่นยำ : ใช้ ตัวควบคุมแรงดันความแม่นยำของ IR ซีรี่ส์ เพื่อควบคุมความเร็วในการเคลื่อนไหวของกระบอกสูบ

• หน่วยเตรียมอากาศ : ใช้ ซีรีส์ FRL (ตัวกรองตัวควบคุมหล่อลื่น) เพื่อให้แหล่งอากาศสะอาดและยืดอายุของกระบอกสูบ

• สวิตช์รีดแม่เหล็ก : ใช้กับสวิตช์แม่เหล็กประเภทต่าง ๆ เช่น CS1-U , CS1-G เพื่อตรวจจับตำแหน่งของลูกสูบทรงกระบอกอย่างแม่นยำ

• ตัวควบคุมความเร็ว : ใช้กับ วาล์วควบคุมความเร็ว VSC , ASP เพื่อปรับส่วนขยายและความเร็วในการหดกลับของแท่งลูกสูบทรงกระบอก

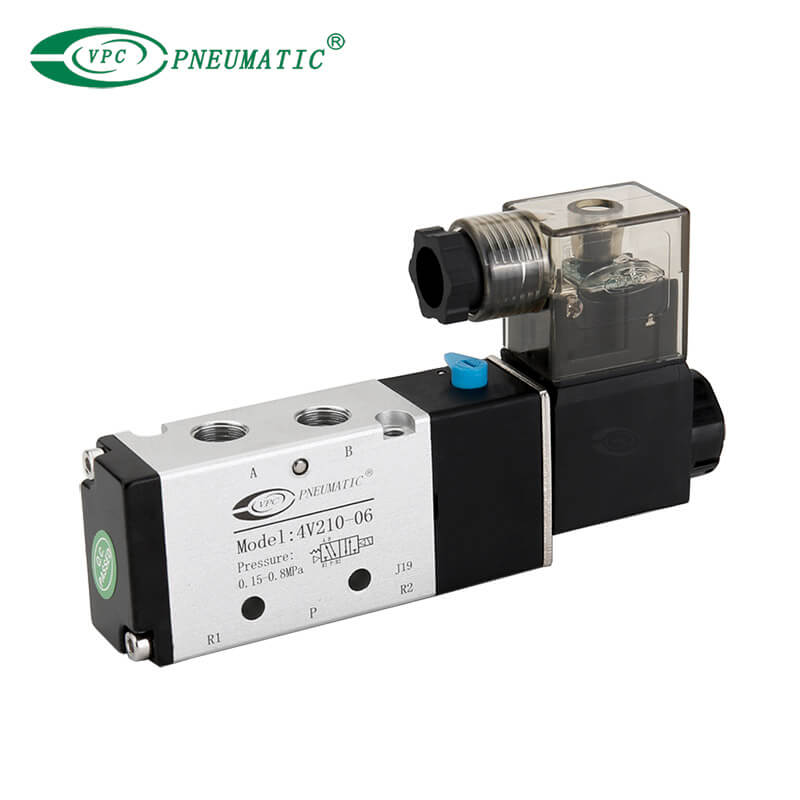

4V Series 5/2 Solenoid Valve

ตัวควบคุมความเร็ว ASP Series

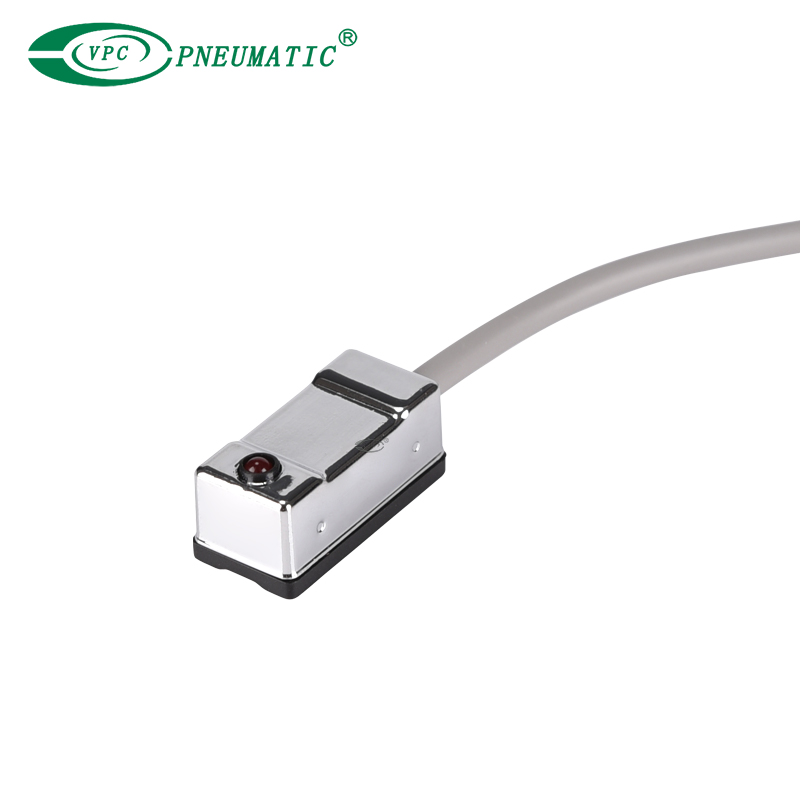

CS1-U Series Magnetic Reed เซ็นเซอร์

โซลินอยด์วาล์ว

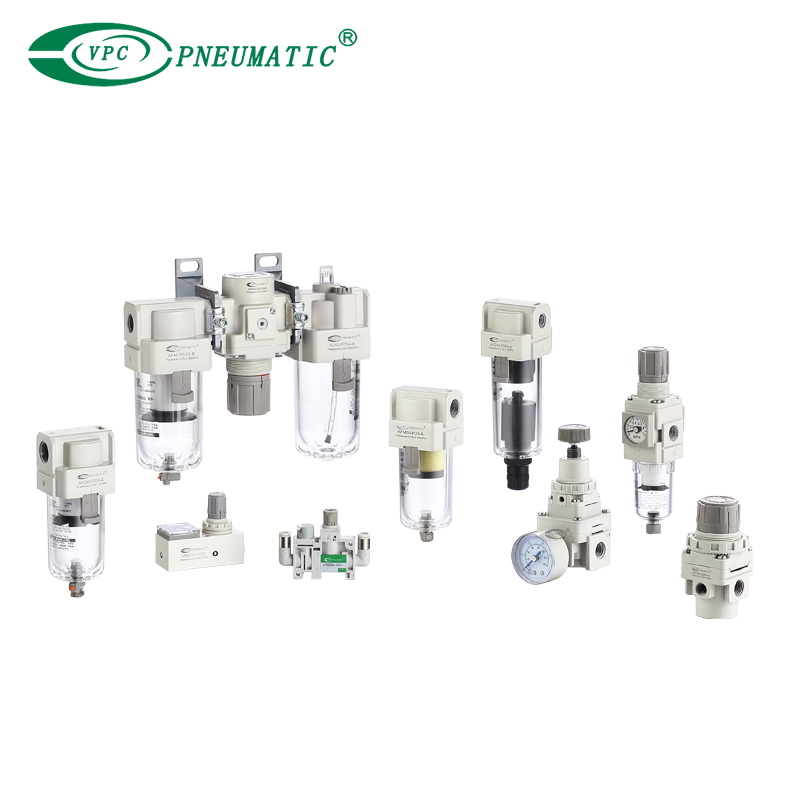

หน่วยเตรียมอากาศ

การติดตั้งแบบนิวเมติก

4. ข้อควรระวังสำหรับการใช้งาน

• แรงกดดันในการทำงาน: ความดันในการทำงานควรอยู่ในช่วง 0.1-1.0MPA.

• อุณหภูมิการทำงาน: อุณหภูมิการทำงานควรอยู่ในช่วง -10 ~ 40 ℃.

• เลือก วิธีการ ที่เหมาะสม ตามความถี่ของการใช้งานเช่นบัฟเฟอร์ยางหรือบัฟเฟอร์อากาศเพื่อ ลดผลกระทบ และยืดอายุการใช้งาน

• เมื่อกระบอกสูบทำงานอย่างต่อเนื่องด้วยความเร็วสูงและความถี่สูงเป็นเวลานานพื้นผิวของหลอดกระบอกสูบอาจ ร้อน ขึ้น อย่าแตะท่อกระบอกสูบ ด้วยมือเปล่า.

• การติดตั้งตัวควบคุมความเร็วใกล้กับวาล์วโซลินอยด์สามารถ ลดความร้อนของกระบอกสูบ ได้อย่างมีประสิทธิภาพ.

• เมื่อกระบอกสูบเคลื่อนที่ด้วยความเร็วสูงผลกระทบที่ปลายจังหวะมีขนาดใหญ่ ความเร็ว ในการดำเนินการ และ มวลโหลด สามารถปรับและใช้ภายในช่วงของพลังงานจลน์ที่อนุญาต

เรามี พารามิเตอร์เฉพาะ , รหัสการสั่งซื้อ , ภาพวาดโดยละเอียด สำหรับกระบอกสูบความถี่สูงความเร็วสูงที่กำหนดเองรวมถึงผลิตภัณฑ์ต่าง ๆ ที่ใช้กับพวกเขา หากคุณมีความต้องการใด ๆ โปรด ติดต่อ VPC Pneumatic ยินดีต้อนรับสู่การปรึกษา!
