กระบอกสูบไร้ก้านทำงานอย่างไร

หมวดจำนวน:382     การ:วีพีซี นิวเมติก     เผยแพร่: 2565-08-04      ที่มา:https://www.vpc-pneumatic.com/

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
sharethis sharing button

กระบอกสูบนิวแมติกไร้ก้าน ไม่มีก้านลูกสูบ แต่มีอุปกรณ์ลูกสูบอยู่ในรางนำโดยทั่วไปแบ่งออกเป็นกระบอกไร้ก้านแบบแม่เหล็ก (กระบอกลมแม่เหล็ก) และกระบอกไร้ก้านแบบกลไกการทำงานของกระบอกลมไร้ก้านคือลูกสูบต่อเข้ากับภายนอกโดยตรงหรือโดยอ้อม ตัวกระตุ้น และทำให้มันติดตามลูกสูบเพื่อให้เกิดการเคลื่อนที่แบบลูกสูบข้อได้เปรียบที่สำคัญที่สุดคือช่วยประหยัดพื้นที่ในการติดตั้ง และเหมาะสำหรับกรณีที่ต้องการกระบอกสูบขนาดเล็กและระยะชักยาว

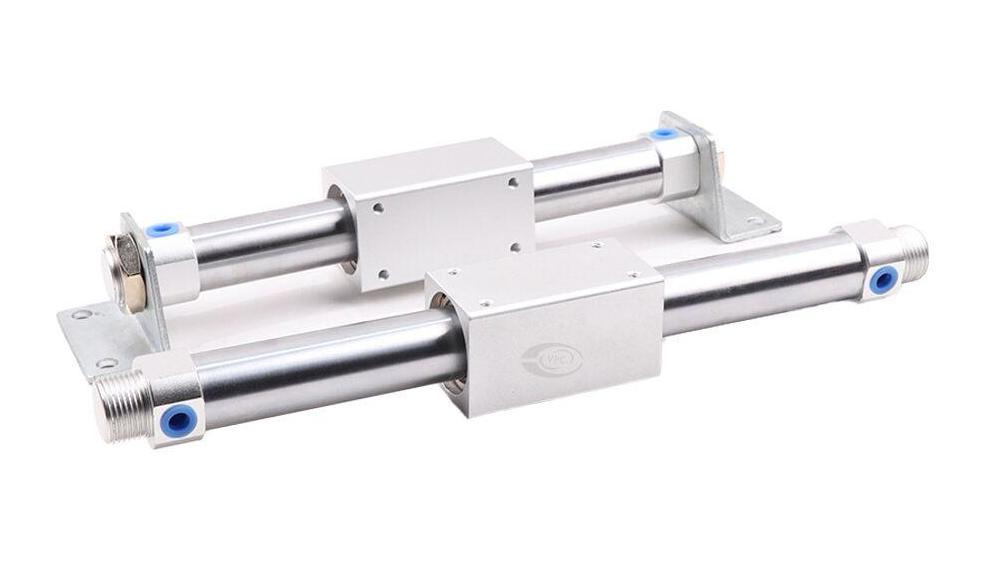

กระบอกสูบไร้ก้าน SMC

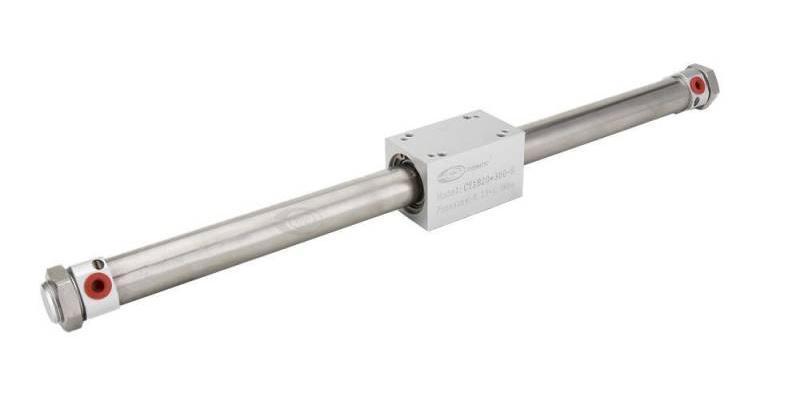

CY1B กระบอกสูบไร้ก้านเชื่อมต่อด้วยแม่เหล็ก

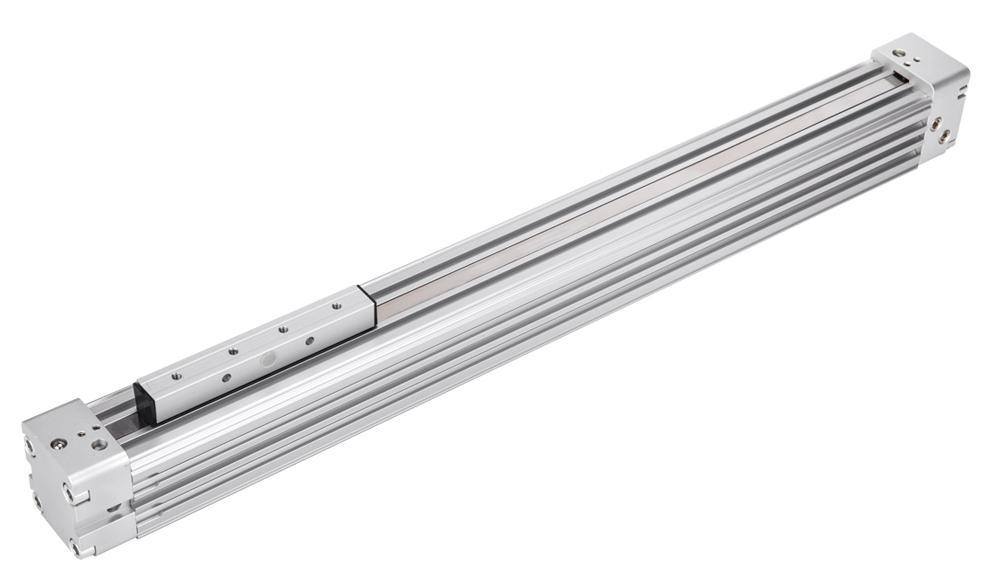

กระบอกสูบไร้ก้านข้อต่อแบบกลไก

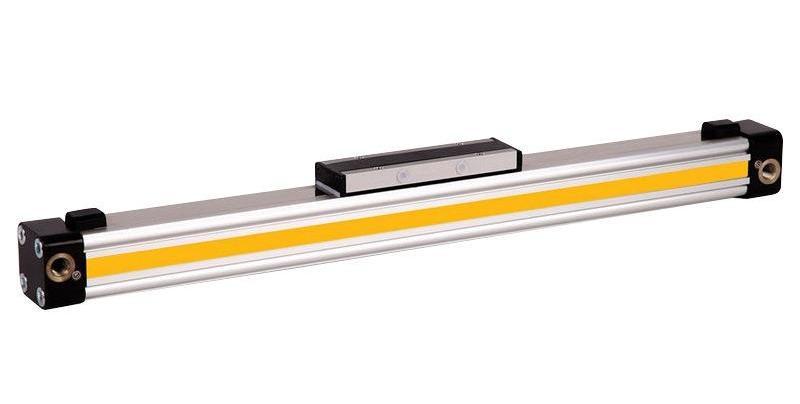

OSP กระบอกสูบไร้ก้านแบบกลไก




กระบอกสูบไร้ก้านแบบเชื่อมต่อด้วยสนามแม่เหล็กแบบนิวแมติก

การทำงานของกระบอกสูบไร้ก้านที่เชื่อมต่อด้วยแม่เหล็กคือลูกสูบจะขับเคลื่อนกระบอกสูบที่อยู่ด้านนอกวัตถุให้เคลื่อนที่แบบซิงโครนัสด้วยแรงแม่เหล็กในลูกสูบได้ติดตั้งชุดวงแหวนแม่เหล็กถาวรแม่เหล็กสูง เส้นแรงแม่เหล็กผ่านกระบอกสูบผนังบาง และชุดวงแหวนแม่เหล็กอีกชุดที่อยู่นอกบทบาท เนื่องจากวงแหวนแม่เหล็กสองชุดมีแม่เหล็กตรงกันข้ามและแรงดูดที่แข็งแกร่ง .เมื่อความดันอากาศภายในกระบอกสูบดันลูกสูบ จากนั้นภายใต้การกระทำของแรงแม่เหล็ก ให้ขับกระบอกสูบออกไปนอกวงแหวนแม่เหล็กที่ประกอบเข้าด้วยกันเพื่อเคลื่อนที่

แรงขับของลูกสูบกระบอกสูบต้องสอดคล้องกับแรงดูดของวงแหวนแม่เหล็กด้านในและด้านนอกเมื่อความดันอากาศสูงเกินไปหรือภาระหนักเกินไปส่งผลให้ลูกสูบมีแรงขับมากเกินไป วงแหวนแม่เหล็กจะไม่สามารถรักษาแรงดึงดูดระหว่างกัน ซึ่งจะแยกวงแหวนแม่เหล็กด้านในและด้านนอกออกจากกันและปัญหาการหลุดออก เป้าหมายจะเกิดขึ้นขนาดของมวลโหลดจำเป็นต้องค้นหาเส้นโค้งลักษณะเฉพาะของมวลและความเร็วแม่เหล็กถาวรต้องการความสะอาดสูง และควรถอดและทำความสะอาดด้วยน้ำมันเบนซินบ่อยๆ เพื่อลดความเสียหาย

คุณสมบัติกระบอกสูบไร้ก้านแบบเชื่อมต่อด้วยแม่เหล็ก

ขนาดการติดตั้งโดยรวมเล็ก พื้นที่แกนเล็ก ประมาณ 44% ประหยัดพื้นที่แกนกว่า กระบอกมาตรฐาน.

กระบอกสูบไร้ก้านที่เชื่อมต่อด้วยแม่เหล็กมีพื้นที่ลูกสูบเท่ากันที่ปลายทั้งสองด้านของแรงขับและความตึง ดังนั้นแรงขับและความตึงจึงเท่ากันและสามารถอยู่ในตำแหน่งตรงกลางได้เมื่อความเร็วลูกสูบอยู่ที่ 250 มม./วินาที ความแม่นยำของตำแหน่งสามารถเข้าถึง ±1.0 มม.

พื้นผิวก้านลูกสูบกระบอกสูบมาตรฐานสะสมฝุ่นและสนิมได้อย่างรวดเร็วแหวนซีลก้านอาจดูดซับฝุ่นเจือปนทำให้เกิดการรั่วไหลในทางตรงกันข้าม ตัวเลื่อนภายนอกของกระบอกสูบไร้ก้านแบบแม่เหล็กไม่มีแหวนซีลและไม่มีการรั่วไหลภายนอก

โดยทั่วไปอัตราส่วนกระบอกสูบต่อระยะชักของกระบอกสูบมาตรฐานจะไม่เกิน 1/15กระบอกสูบไร้ก้านแบบเชื่อมต่อด้วยแม่เหล็กมีสเปคระยะเคลื่อนที่ยาวอัตราส่วนการเจาะต่อจังหวะสามารถเข้าถึง 1/100 ซึ่งเป็นระยะชักที่ยาวที่สุดสูงถึง 3 เมตร

กระบอกลมไร้ก้านแม่เหล็ก CY1B, CY3B ไม่มีโครงสร้างนำทาง (รุ่นพื้นฐาน), กระบอกสูบแม่เหล็กไร้ก้านชนิดติดตั้งโดยตรง CY1R (ชนิดป้องกันการหมุน), CY1S, CY1L (ชนิดก้านคู่)

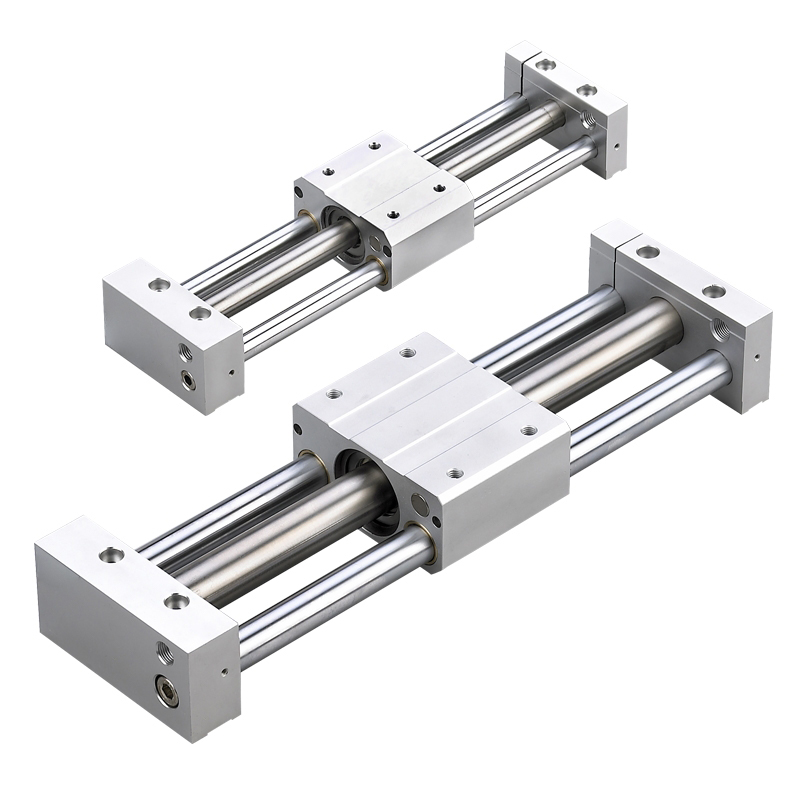

กระบอกลมไร้ก้านเชื่อมต่อด้วยแม่เหล็ก

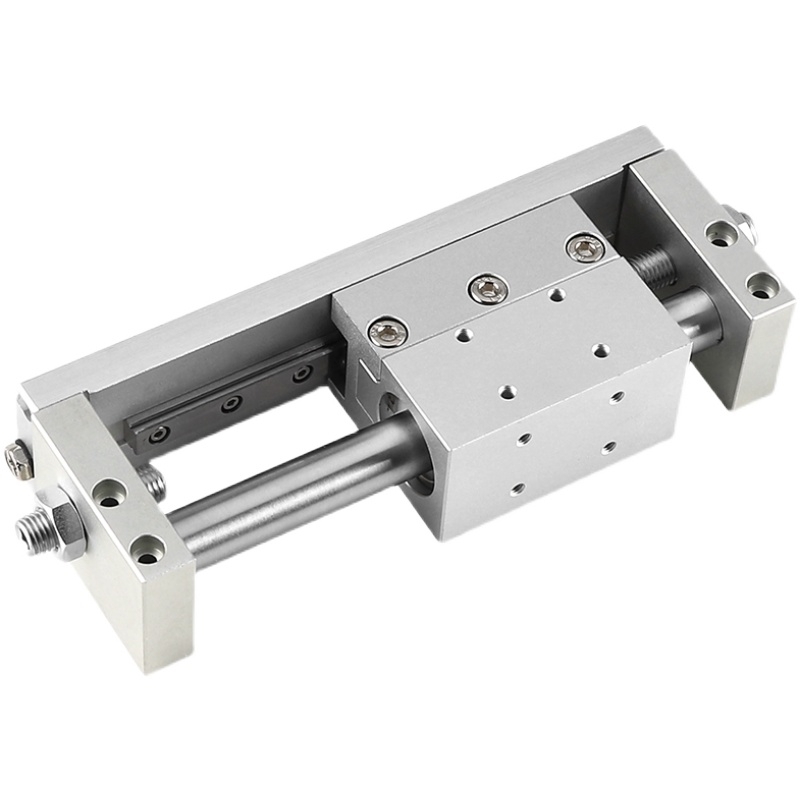

กระบอกสูบไร้ก้านนำทาง



การเปรียบเทียบกระบอกสูบไร้ก้านแม่เหล็กและกระบอกสูบไร้ก้านแบบกลไก

ชนิดเชื่อมต่อด้วยแม่เหล็กจะมีโปรไฟล์ขนาดเล็ก โดยมีเกลียวและน็อตยึดอยู่ที่ปลายทั้งสองข้างและสามารถติดตั้งเข้ากับอุปกรณ์ได้โดยตรง

กระบอกแม่เหล็กไร้ก้านมีภาระน้อยกว่า เหมาะสำหรับการโหลดชิ้นงานขนาดเล็กหรือเครื่องควบคุม

เมื่อประเภทคู่แม่เหล็กพื้นฐานสลับกัน ตัวเลื่อนอาจหมุนได้ ดังนั้นจึงต้องเพิ่มแกนนำหรือเลือกกระบอกสูบไร้ก้านแบบมีไกด์ร็อด

เมื่อเทียบกับประเภทกลไก ไม่มีการรั่วไหลภายนอกของประเภทคัปปลิ้งแม่เหล็ก ไม่ต้องบำรุงรักษาหลังการติดตั้งและใช้งาน

กระบอกสูบไร้ก้านแบบแม่เหล็กเหมาะสำหรับความเร็วต่ำ (ความเร็ว ≤700มม./วินาที)

    กระบอกสูบไร้ก้านกลแบบนิวแมติกซิก
    กระบอกสูบไร้ก้านแบบนิวแมติก




    กระบอกสูบไร้ก้านแบบกลไก

    ประเภทเครื่องกลแบ่งออกเป็นกระบอกไร้ก้านแบบเชื่อมต่อด้วยกลไกและกระบอกสายเคเบิลกระบอกสูบไร้ก้านที่เชื่อมต่อด้วยกลไกในท่อกระบอกสูบจะเปิดช่อง ลูกสูบ และเลื่อนในช่องด้านบนเพื่อเคลื่อนที่ตามแกน

    กระบอกสูบไร้ก้านควบคุมด้วยสายเคเบิล

    สายเคเบิลกระบอกสายเคเบิล ปลายด้านหนึ่งและลูกสูบเชื่อมต่ออยู่ ปลายอีกด้านผ่านฝาครอบปลายรอบรอกและโครงยึดที่เชื่อมต่ออยู่ เพื่อให้สายเคเบิลทั้งสองสร้างกลไกวงแหวนเมื่ออากาศอัดถูกเติมเข้าไปที่ด้านลูกสูบ ลูกสูบจะถูกบังคับให้เคลื่อนไปด้านข้างของกระบอกสูบ ขับสายเคเบิลไปตามการเคลื่อนที่ของรอก ผ่านสายเคเบิลที่เชื่อมต่อกับโครงการติดตั้งจะเป็นแรงส่งออก

    กระบอกสูบไร้ก้านข้อต่อแบบกลไก

    เพื่อตอบสนองความจำเป็นในการป้องกันการรั่วไหลและกันฝุ่น สายพานซีลโพลียูรีเทนและสายพานสแตนเลสกันฝุ่นจึงถูกยึดไว้ที่ฝาครอบกระบอกสูบที่ปลายทั้งสองข้าง และโครงลูกสูบจะผ่านร่องเพื่อเชื่อมต่อลูกสูบและตัวเลื่อนเข้าด้วยกันลูกสูบและตัวเลื่อนเชื่อมต่อกัน โดยขับเคลื่อนแอคชูเอเตอร์ที่ยึดอยู่กับตัวเลื่อนเพื่อให้เกิดการเคลื่อนที่แบบลูกสูบ

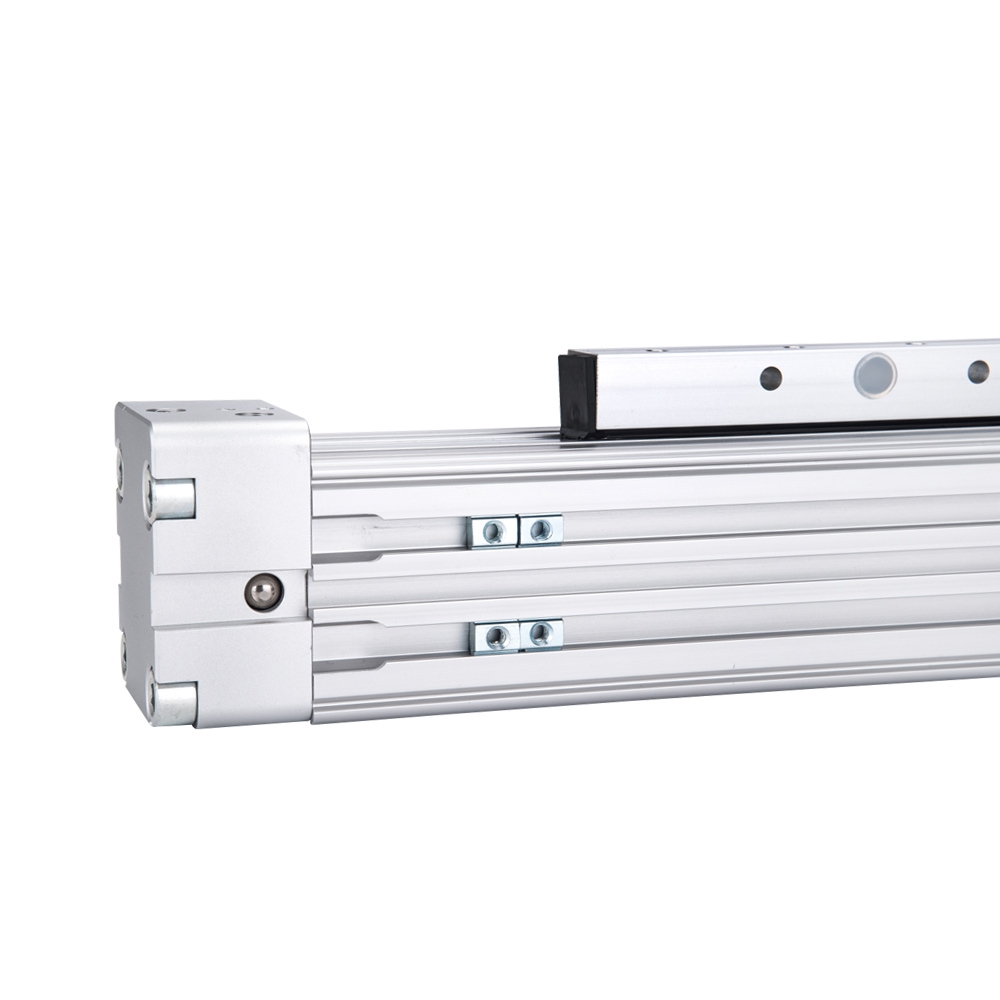

    กระบอกสูบไร้ก้านลมแบบกลไก

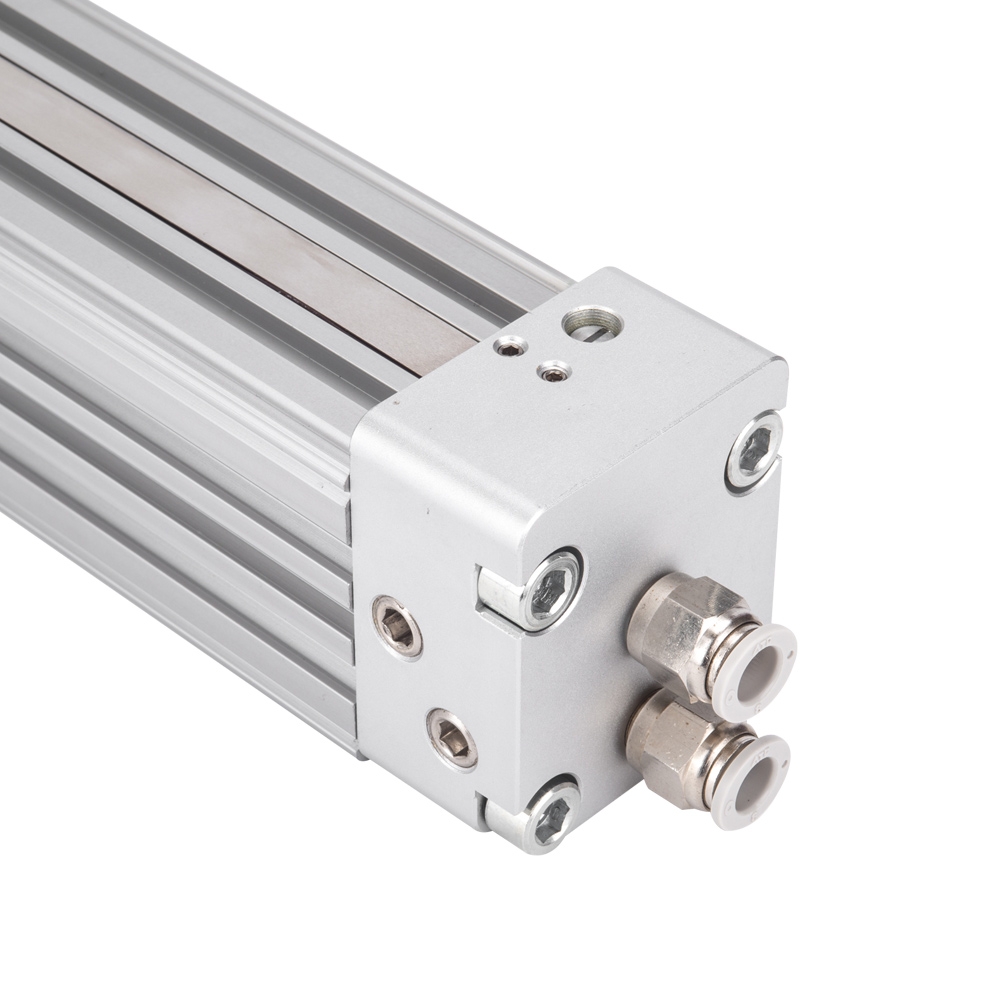

    กระบอกสูบไร้ก้านแบบกลไก VPC

    กระบอกสูบไร้ก้านแบบกลไก คุณสมบัติ

    เมื่อเทียบกับกระบอกลมมาตรฐาน ระยะชักเดียวกันจะลดลง 1/2 ตำแหน่งในการติดตั้ง

    มีความสามารถในการรับน้ำหนักและความต้านทานแรงบิดที่มากขึ้น

    ใช้ได้กับกระบอกสูบขนาด 10 ~ 80 มม. ระยะชักสูงสุดในกระบอกสูบ ≥ 40 มม. ถึง 7 ม.

    ความเร็วสูง รุ่นมาตรฐานสามารถเข้าถึง 0.1~0.5m/s;ประเภทความเร็วสูงสามารถเข้าถึง 0.3 ~ 3.0m/s

    กระบอกสูบไร้ก้านแบบกลไก ข้อเสีย

    ประสิทธิภาพการซีลไม่ดี อาจมีการรั่วไหลภายนอกเล็กน้อยการใช้งานของ โซลินอยด์วาล์ว 3 ทาง ต้องใช้แบบแรงดันปานกลาง

    หากแรงโหลดมีน้อย เพื่อเพิ่มความสามารถในการรับน้ำหนัก จะต้องเพิ่มกลไกนำทาง

    โดยทั่วไปกระบอกสูบไร้ก้านสามารถแบ่งได้เป็น: รุ่นมาตรฐาน OSP-P, ประเภทห้องคลีนรูม, ชนิดป้องกันการระเบิด, วาล์ว VOE ในตัว กระบอกลมไร้ก้าน, ประเภทไดรฟ์คู่, ประเภทราง, งานหนัก, ประเภทเบรกแบบแอคทีฟ, ประเภทเบรกแบบพาสซีฟ พร้อมการวัดตำแหน่ง ประเภทระบบแม่เหล็ก


    กระบอกลมไร้ก้านสำหรับใช้งาน

    ※ กระบอกไร้ก้านไม่เพียงแต่สามารถยึดสไลเดอร์กลางใช้งานได้เท่านั้น แต่ยังต้องยึดปลายทั้งสองข้างก่อนใช้งานอีกด้วย

    ※ กระบอกสูบไร้ก้านควรใช้ตัวเชื่อมต่อแบบลอยเพื่อหลีกเลี่ยงแรงโดยตรง ส่งผลให้ท่อกระบอกสูบโค้งงอ
