กระบอกแรงเสียดทานต่ำคืออะไร？

◆เว็บไซต์ภาษาสเปนอย่างเป็นทางการของ VPC

The VQ Series of next-generation metal-sealed low-friction cylinders incorporate a gap-sealing structure and ball-bearing guide bushings , effectively overcoming the limitations of conventional low-friction cylinders. เหล่านี้รวมถึง:

• VQM Series โหลดด้านข้างทนแรงเสียดทานต่ำของกระบอกสูบ

• VQQ Series กระบอกแรงเสียดทานต่ำขนาดกะทัดรัด

• VQP Series เดียวรักษาการแรงเสียดทานต่ำกระบอกสูบ

กระบอกสูบเหล่านี้มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเช่น การประมวลผลแก้ว , เซมิคอนดักเตอร์การผลิต , เซรามิกส์ และ การตัดเฉือนและการบด ของส่วนประกอบเชิงกล

VQQ Series กระบอกแรงเสียดทานต่ำขนาดกะทัดรัด

VQM Series โหลดด้านข้างทนแรงเสียดทานต่ำของกระบอกสูบ

1. โหลดด้านข้างต่อต้านกระบอกแรงเสียดทานต่ำ - ซีรีย์ VQM

ออกแบบมาสำหรับ ความเร็วที่สม่ำเสมอ , ความเร็ว , ต่ำความดันต่ำ แรงเสียดทานต่ำความดันสูงความเร็วสูงและการกระตุ้นความถี่สูง

หลักการการทำงาน : ซีรีส์นี้ใช้การออกแบบลูกปืนแบบบูรณาการและบูชคู่มือบอลที่มีแบริ่งใช้ประโยชน์จาก เทคโนโลยีการปิดช่องว่าง เพื่อลดความต้านทานการเลื่อนในขณะที่เพิ่มความสามารถในการโหลดด้านข้าง

คุณสมบัติที่สำคัญ :

• ความต้านทานโหลดด้านข้างที่เหนือกว่า : ตลับลูกปืนลูกในตัวรองรับแรงด้านข้างสูงทำให้เหมาะสำหรับ สภาพการติดตั้ง ที่ไม่เหมาะ

• การกระตุ้นแรงเสียดทานต่ำพิเศษ : ความต้านทานการเลื่อน ต่ำถึง 0.005 MPa ความเร็วรองรับจาก 0.3 มม./วินาที (ต่ำสุด) ถึง 1,000 มม./วินาที (การกระตุ้นความเร็วสูง)

• Extended Service อายุการใช้งาน : ได้รับการจัดอันดับสำหรับ การดำเนินงาน 10,000 กม. หรือ รอบ 100 ล้าน รอบ

• ความเสถียรสูง : แรงเสียดทานที่สอดคล้องกันเมื่อเวลาผ่านไปรักษาความแม่นยำในการควบคุมแรง ภายใน 0.05 นิวตัน.

• การออกแบบที่ปราศจากน้ำมัน : ลดค่าใช้จ่ายในการบำรุงรักษาในขณะที่ปฏิบัติตามข้อกำหนดของห้องทำความสะอาด

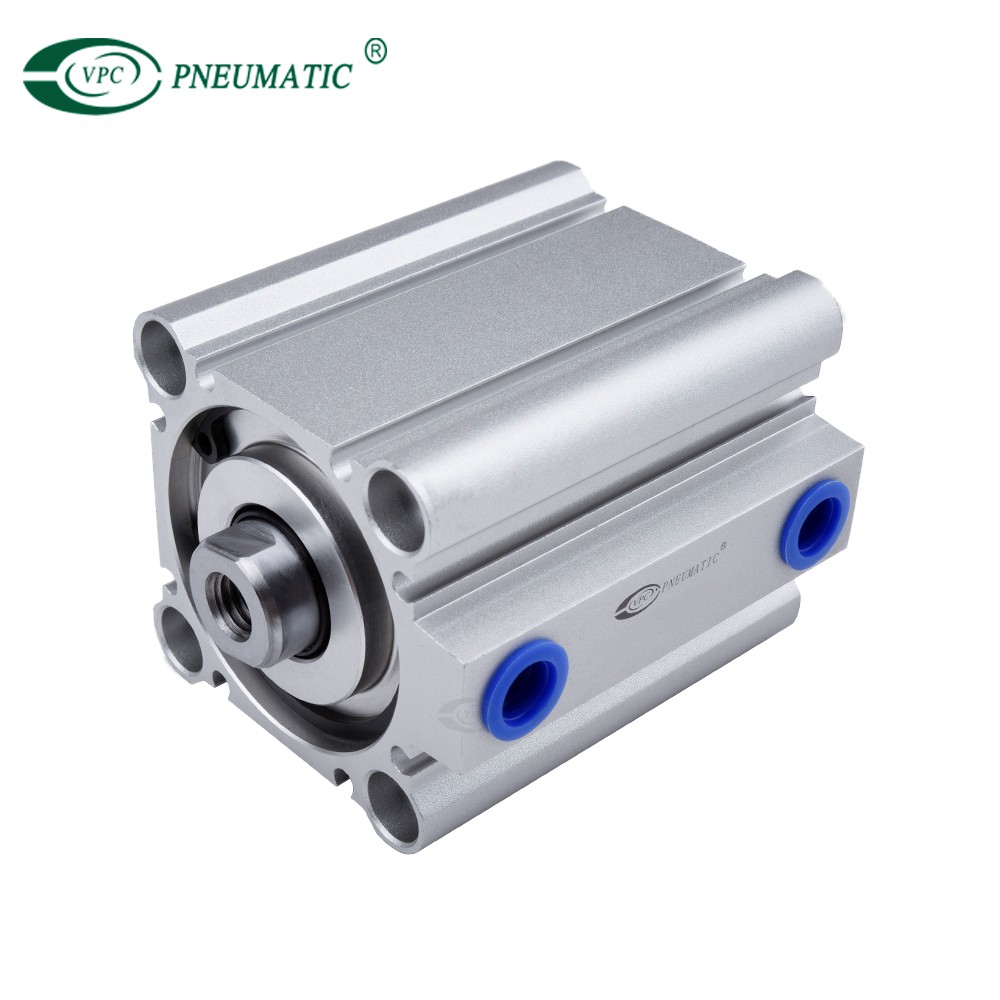

2. กระบอกแรงเสียดทานต่ำขนาดกะทัดรัด - ซีรีย์ VQQ

ออกแบบมาเพื่อความดันต่ำความเร็วต่ำความเร็วสม่ำเสมอและ สภาพแวดล้อม แรงเสียดทานน้อยที่สุด

หลักการการทำงาน : ซีรีส์นี้มี ซีลฟลูออโรโพลีเมอร์ รวมกับโครงสร้างการปิดช่องว่างและบูชคู่มือลูกปืนเพื่อให้มั่นใจว่าแรงเสียดทานต่ำ ( เพียง 0.05 N ความต้านทานการเลื่อน) และการออกแบบขนาดกะทัดรัด

คุณสมบัติที่สำคัญ :

• บางเฉียบและกะทัดรัด : ทินเนอร์ 30% กว่ากระบอกสูบแบบดั้งเดิมเหมาะสำหรับพื้นที่ จำกัด

• การทำงานความเร็วต่ำที่มีเสถียรภาพ : ไม่มีเอฟเฟกต์แท่งลื่นที่ 0.3 มม./ วินาที ในขณะ.

• การควบคุมแรงที่แม่นยำ : ความผันผวนของแรง ต่ำกว่า 0.05 นิวตัน เหมาะสำหรับการดำเนินงานที่ไวต่อแรงที่ละเอียดอ่อน

• การตอบสนองความเร็วสูงและความถี่สูง : บรรลุได้มากถึง 50 รอบต่อวินาที ในการใช้งานระยะสั้น

อุตสาหกรรมระบบอัตโนมัติอุตสาหกรรม

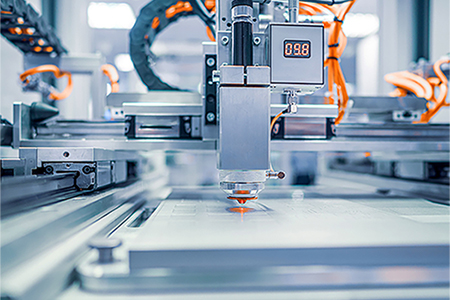

อุตสาหกรรมเครื่องจักรกลที่แม่นยำ

3. กระบอกแรงเสียดทานต่ำที่ออกฤทธิ์เดี่ยว-ซีรีย์ VQP

เหมาะอย่างยิ่งสำหรับ แอปพลิ เคชัน , ที่ควบคุมโดยใช้แรง เสียดทาน

หลักการการทำงาน : ใช้โครงสร้างที่ปราศจากลูกสูบ ( แกนลูกสูบกลวง ) และเทคโนโลยีการปิดช่องว่างเพื่อให้ได้การหดตัวที่ออกฤทธิ์เดี่ยวผ่านการควบคุมกำลังภายนอก การออกแบบนี้ให้ความต้านทานการเลื่อนที่ต่ำและไม่แปรปรวนมาก

คุณสมบัติที่สำคัญ :

• zero stick-slip- ยังคงการเคลื่อนไหวที่ราบรื่นแม้ภายใน 0.01 mM micro-displacements.

• การออกแบบที่ปราศจากลูกสูบ -ลูกสูบโคแอกเซียลและโครงสร้างก้านลดความต้านทานการเลื่อน

• เอาท์พุทแรงขับที่เสถียร - ค่าเบี่ยงเบนความดันเรเดียล <3 µm ทำให้มั่นใจได้ว่าแรงผลักดันที่สอดคล้องกันแม้ในการตั้งค่าหลายสูบ

• แรงเสียดทานต่ำพิเศษและการสัมผัสที่อ่อนนุ่ม -กำลังเอาต์พุตควบคุม ภายใน± 0.01 N พร้อมความเสถียรในระยะยาว

• การควบคุมเชิงเส้นที่มีความแม่นยำสูง -อำนวยความสะดวกในการเคลื่อนที่เชิงเส้นที่แม่นยำสูง

• แอพพลิเคชั่นที่ออกฤทธิ์สอง -สองกระบอก VQP สามารถรวมกันเพื่อเพิ่มความแม่นยำของแรงขับได้ รักษาแรงที่เท่ากัน ทั้งในการขยายและทิศทางการหดกลับ

วิธีเลือกกระบอกแรงเสียดทานต่ำ?

①สำหรับการควบคุมแรงดันด้วยการแปรผันของแรงดันที่ดี

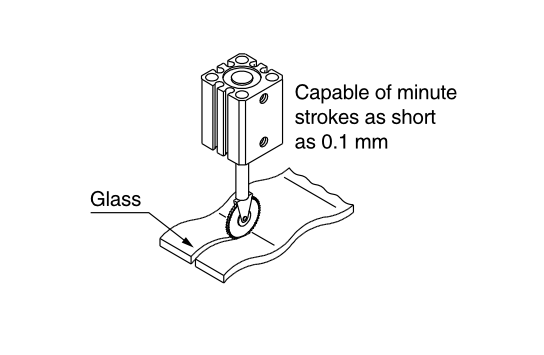

②สำหรับการตัดแว่นตาเป็นและเลนส์ต้องใช้แรงคงที่

③การควบคุมความตึงเครียดตอบสนองต่อความดันต่ำมากและการเปลี่ยนแปลงความดันนาที

④สำหรับการถ่ายโอนส่วนประกอบที่แม่นยำ ฯลฯ ซึ่งต้องใช้การกระตุ้นความเร็วต่ำหรือสม่ำเสมอ

⑤สำหรับการกำจัดบทความที่ไม่สอดคล้องกันซึ่งต้องการการกระตุ้นความเร็วสูง

⑥สำหรับการเจาะการดำเนินการที่ต้องใช้ความถี่สูง

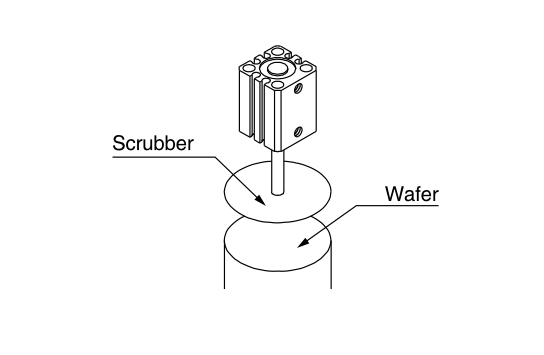

เวเฟอร์ขัดเงา

ตัดพื้นผิวหยัก

ม้วนขดลวด

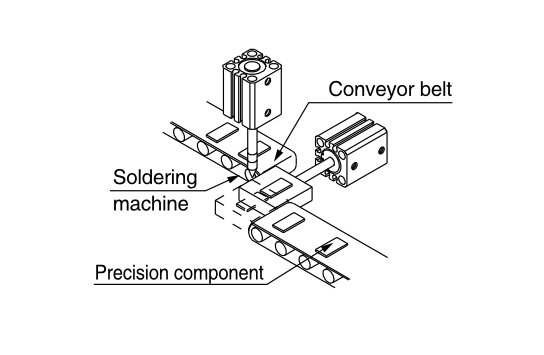

การถ่ายโอนส่วนประกอบที่แม่นยำ

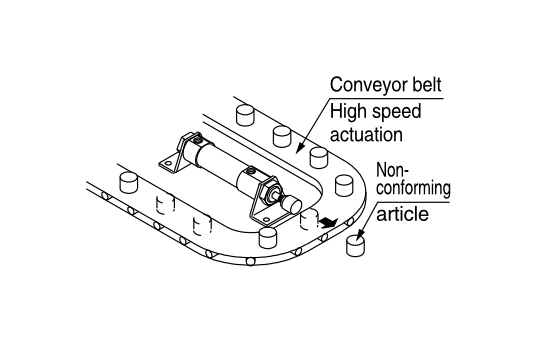

กำจัดบทความที่ไม่สอดคล้องกัน

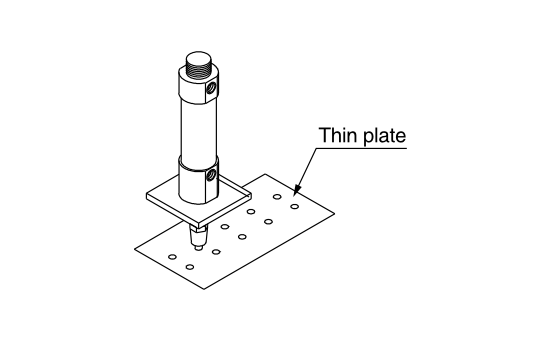

การต่อย

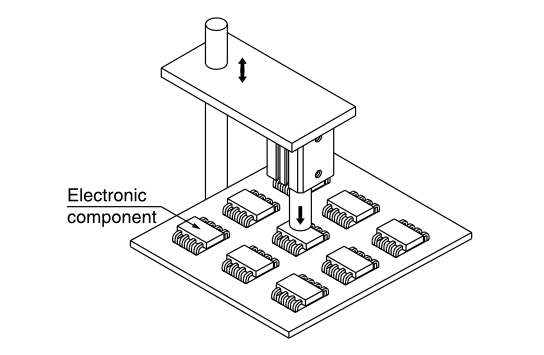

การตรวจสอบและการติดตั้งส่วนประกอบอิเล็กทรอนิกส์

การควบคุมเชิงเส้นที่มีความแม่นยำสูง

ม้วนขดลวด

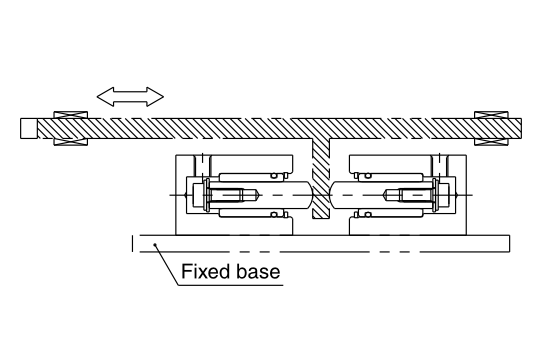

แอปพลิเคชั่นกระบอกแรงเสียดทานต่ำ VQP สองตัว

⑦สำหรับการควบคุมการกดของอุปกรณ์บดต่างๆ

⑧สำหรับวิศวกรรมการผลิตฟิล์มบาง ๆ

• ชุดควบคุมความตึงเครียดสำหรับเครื่องจักรและวินเทอร์

• การควบคุมความตึงเครียดสำหรับเครื่องพิมพ์ Gravure

• การควบคุมความตึงเครียดสำหรับอุปกรณ์การผลิตฟิล์มบาง ๆ สำหรับผลึกเหลว

• การควบคุมความตึงเครียดสำหรับอุปกรณ์การผลิตฟิล์มบางอุตสาหกรรมที่หลากหลาย

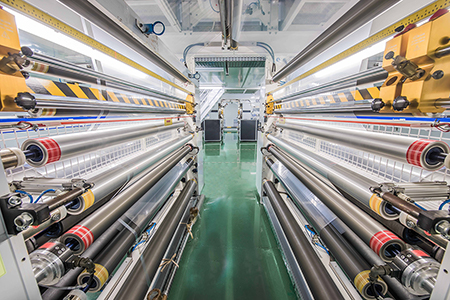

อุตสาหกรรมการผลิตฟิล์มบาง ๆ

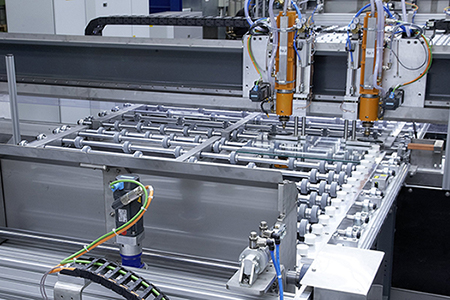

อุตสาหกรรมการผลิตแก้ว

ข้างต้นเป็น ลักษณะ , หลักการทำงาน และ ตัวอย่างแอปพลิเคชัน ของ VQ Series กระบอกสูบแรงเสียดทานต่ำในอุตสาหกรรมต่างๆ หากคุณไม่ทราบวิธีเลือกกระบอกแรงเสียดทานต่ำที่เหมาะสมโปรด ติดต่อ VPC Pneumatic เรายินดีที่จะช่วยเหลือคุณ!
