หน้าที่หลักของ สวิตช์กกอัตโนมัติ คือการตรวจสอบการทำงานของลูกสูบกระบอกสูบเพื่อให้ก้านลูกสูบสามารถ ได้รับการแก้ไข และ หยุดอยู่ที่ตำแหน่งใดตำแหน่งหนึ่ง- โดยปกติแล้วจะใช้ร่วมกับโซลินอยด์วาล์วเพื่อตรวจจับตำแหน่งของกระบอกสูบและทำให้การเคลื่อนที่ของกระบอกสูบสมบูรณ์ มันมีลักษณะดังต่อไปนี้:
1. เก่งกาจที่แข็งแกร่ง เหมาะสำหรับ กระบอกสูบนิวแมติกหลายประเภท.
2. ความไวสูงขนาดเล็ก ตอบสนองรวดเร็ว อายุการใช้งานยาวนาน
3. ติดตั้งง่าย ไม่มีเสียงรบกวน และติดตั้งด้วย ไฟ LED แสดงสถานะ.
1. หลักการทำงาน
เมื่อ วงแหวนแม่เหล็กของกระบอกสูบ เคลื่อนที่ไปใกล้กับสวิตช์กก ซึ่งเป็นกกแม่เหล็กของสวิตช์แม่เหล็ก จะรู้สึกได้ทำให้เกิดไฟฟ้าช็อตปิดและสร้างสัญญาณไฟฟ้า
เมื่อวงแหวนแม่เหล็กออกจากบริเวณสวิตช์เหนี่ยวนำ กกแม่เหล็กจะสูญเสียแรงแม่เหล็กเหนี่ยวนำ ทำให้เกิดไฟฟ้าช็อตตัดการเชื่อมต่อและสัญญาณไฟฟ้า ที่จะหายไป.
ด้วยวิธีนี้ สามารถตรวจสอบการเคลื่อนที่ตำแหน่งของลูกสูบกระบอกสูบได้ จึงควบคุมตำแหน่งที่สอดคล้องกันได้ โซลินอยด์วาล์ว การกระทำ.
2. ประเภทของสวิตช์แม่เหล็ก
พิมพ์ | สวิตช์กกแม่เหล็กชนิดหน้าสัมผัส | สวิตช์อิเล็กทรอนิกส์แบบไร้สัมผัส |
หลักการทำงาน | กกโลหะถูกดึงดูดและดึงดูดซึ่งกันและกันภายใต้การกระทำของ สนามแม่เหล็กจึงนำวงจรและ ส่งสัญญาณ- เช่นสวิตช์กกหรือสวิตช์กกแม่เหล็ก | ขึ้นอยู่กับ ชิ้นส่วนอิเล็กทรอนิกส์ เพื่อรับรู้สนามแม่เหล็กและสัญญาณเอาท์พุต ไม่มีการสัมผัสทางกล และการสลับทำได้ผ่านสัญญาณไฟฟ้า เช่น เซ็นเซอร์ฮอลล์ หรือ เซ็นเซอร์ต้านทานสนามแม่เหล็ก. |
ช่วงแรงดันไฟฟ้า | 5V-240V กระแสตรง/ไฟฟ้ากระแสสลับ | 5V-30V กระแสตรง |
สัญญาณเอาท์พุต | ผลลัพธ์ที่ได้นั้นเรียบง่าย สัญญาณเปิด/ปิดเหมาะสำหรับการควบคุมวงจรอย่างง่าย | สัญญาณเอาท์พุตมีให้เลือกหลายรูปแบบ (เช่น พีเอ็นพี/เอ็นพีเอ็น, สัญญาณอะนาล็อกฯลฯ) ซึ่งเข้ากันได้กับระบบอัตโนมัติสมัยใหม่ |
แอปพลิเคชัน | เหมาะสำหรับ ความถี่ต่ำ, โอกาสการควบคุมที่ไม่สำคัญเช่นการตรวจจับตำแหน่งอย่างง่าย | เหมาะสำหรับโอกาสต่างๆด้วย ความถี่สูง, ความแม่นยำสูง และ ป้องกันการรบกวนสูง ข้อกำหนดต่างๆ เช่น ระบบอัตโนมัติทางอุตสาหกรรมและการควบคุมกระบอกสูบความเร็วสูง |
3. ปัจจัยที่ต้องพิจารณาเมื่อเลือกสวิตช์กก

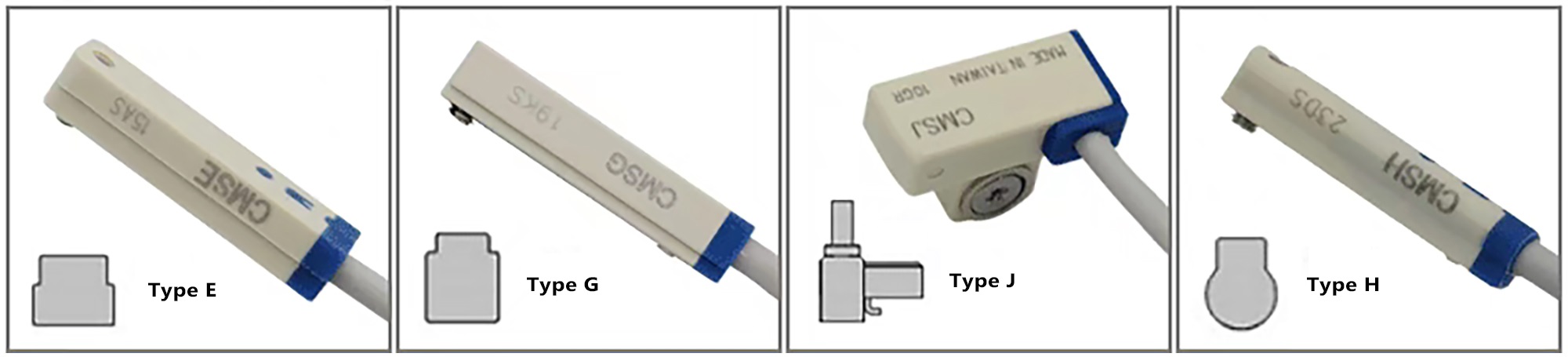

1. ประเภทของกระบอกลม | กระบอกสูบประเภทต่างๆ มีวิธีการติดตั้งที่แตกต่างกันและรุ่นสวิตช์แม่เหล็กที่สอดคล้องกัน ที่ จังหวะของกระบอกสูบ และ ใช้สภาพแวดล้อม ควรพิจารณาด้วย |
② โหลดแรงดันไฟฟ้า | - เซ็นเซอร์กกชนิดสัมผัสเหมาะสำหรับช่วงแรงดันไฟฟ้าที่หลากหลาย รวมถึง AC และ DC. - ประเภทไม่สัมผัสมักจะเหมาะสมกับแรงดันไฟฟ้า ต่ำกว่า 30V. |
3. ใช้ระบบสายไฟ | - สวิตช์แม่เหล็กที่มีหน้าสัมผัสส่วนใหญ่เป็น ชนิด 2 สาย- ท่อกกแกนไม่มีขั้ว แต่เนื่องจากสวิตช์แม่เหล็กโดยทั่วไปจะมีไฟแสดงสถานะ หากเชื่อมต่อแบบย้อนกลับ สวิตช์จะทำงานแต่ไฟแสดงสถานะจะไม่สว่างขึ้น หรือไฟแสดงสถานะจะเสียหายและสวิตช์จะไม่ทำงาน . - การใช้งานแบบไร้สัมผัส ส่วนประกอบเซมิคอนดักเตอร์ซึ่งโดยทั่วไปแล้ว 3 สาย, แบ่งออกเป็น เอ็นพีเอ็น ประเภทและ พีเอ็นพี ประเภท (ส่วนใหญ่ NPN ใช้ในเอเชียแปซิฟิกและญี่ปุ่น และ PNP มักใช้ในยุโรป) ไม่ว่าชนิดไร้สัมผัสจะเป็นแบบ 3 สายหรือ 2 สายก็ตาม ไม่สามารถย้อนกลับได้ เพราะส่วนประกอบที่ใช้มีขั้ว |
④ โหลดที่เหมาะสม | เช่น รีเลย์ โปรแกรมคอนโทรลเลอร์ วงจรไอซี โซลินอยด์วาล์วฯลฯ |
⑤ วิธีการติดตั้ง | มีวิธีการติดตั้งสี่วิธี: การติดตั้งโดยตรง ตัวยึด สายรัด และคันผูก ฯลฯ |
*หลักการของการใช้สวิตช์แม่เหล็กคือต้องใช้กับกระบอกแม่เหล็ก กล่าวคือ ลูกสูบมีวงแหวนแม่เหล็ก
การติดตั้งราง

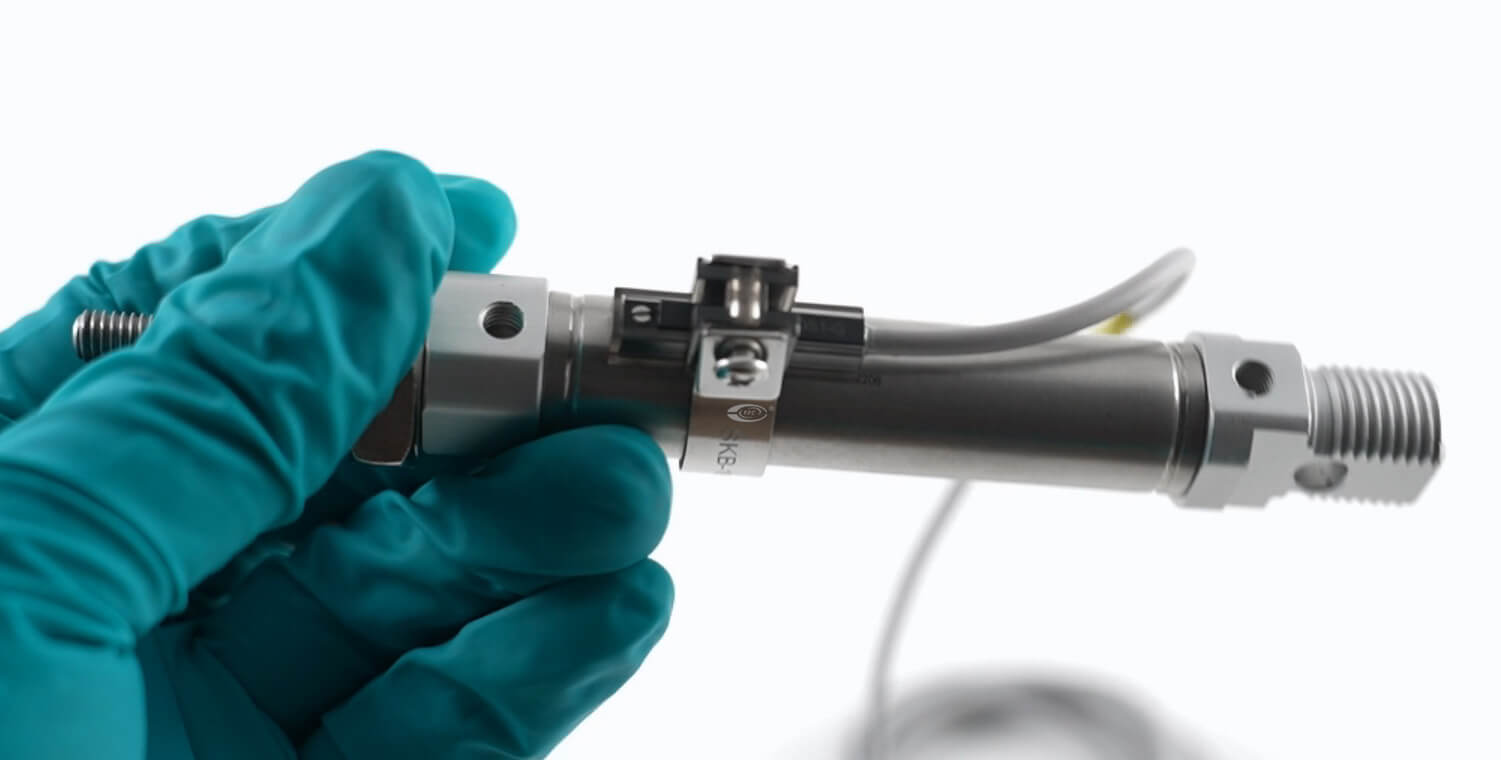

การติดตั้งวงดนตรี

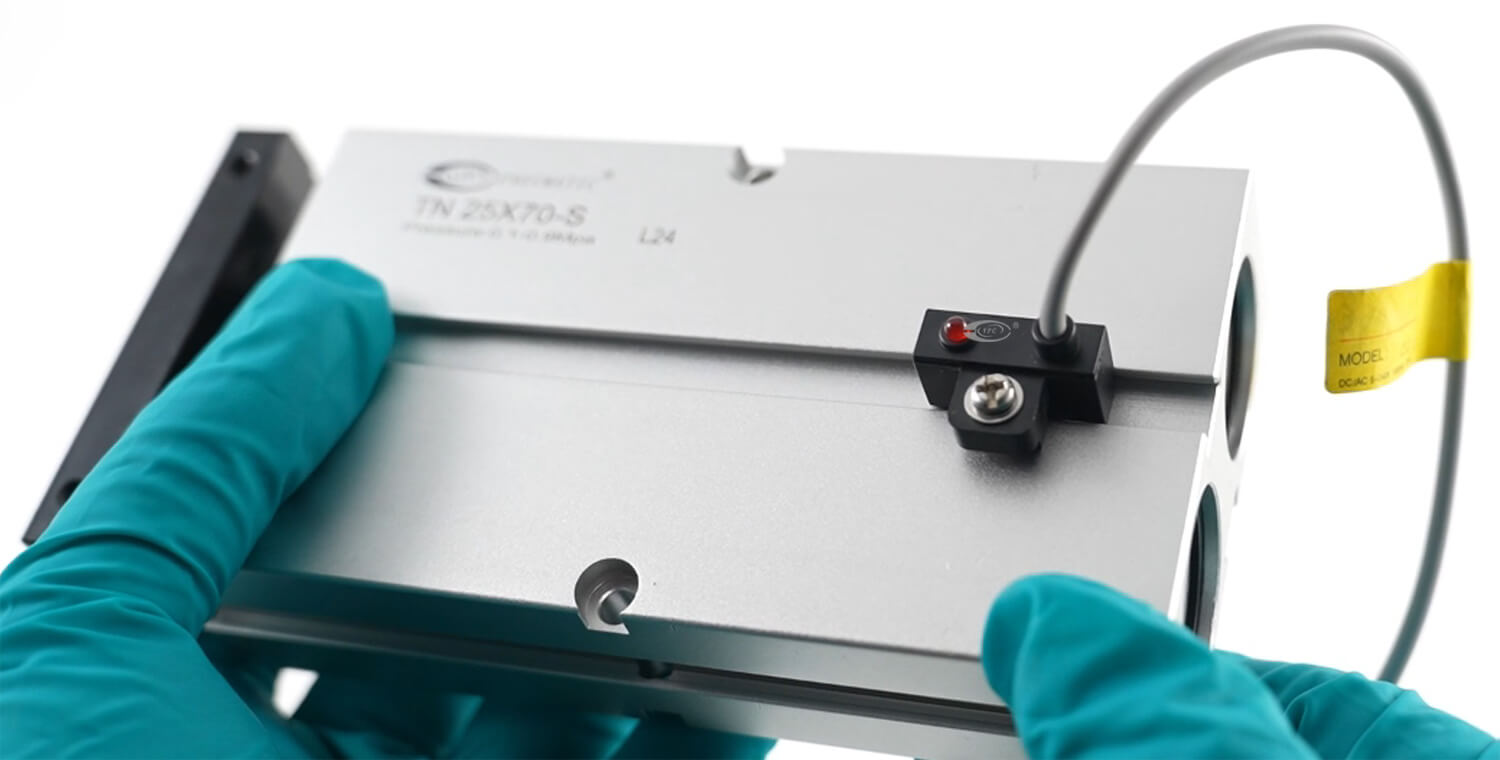

ติดตั้งโดยตรง
การติดตั้งวงเล็บ

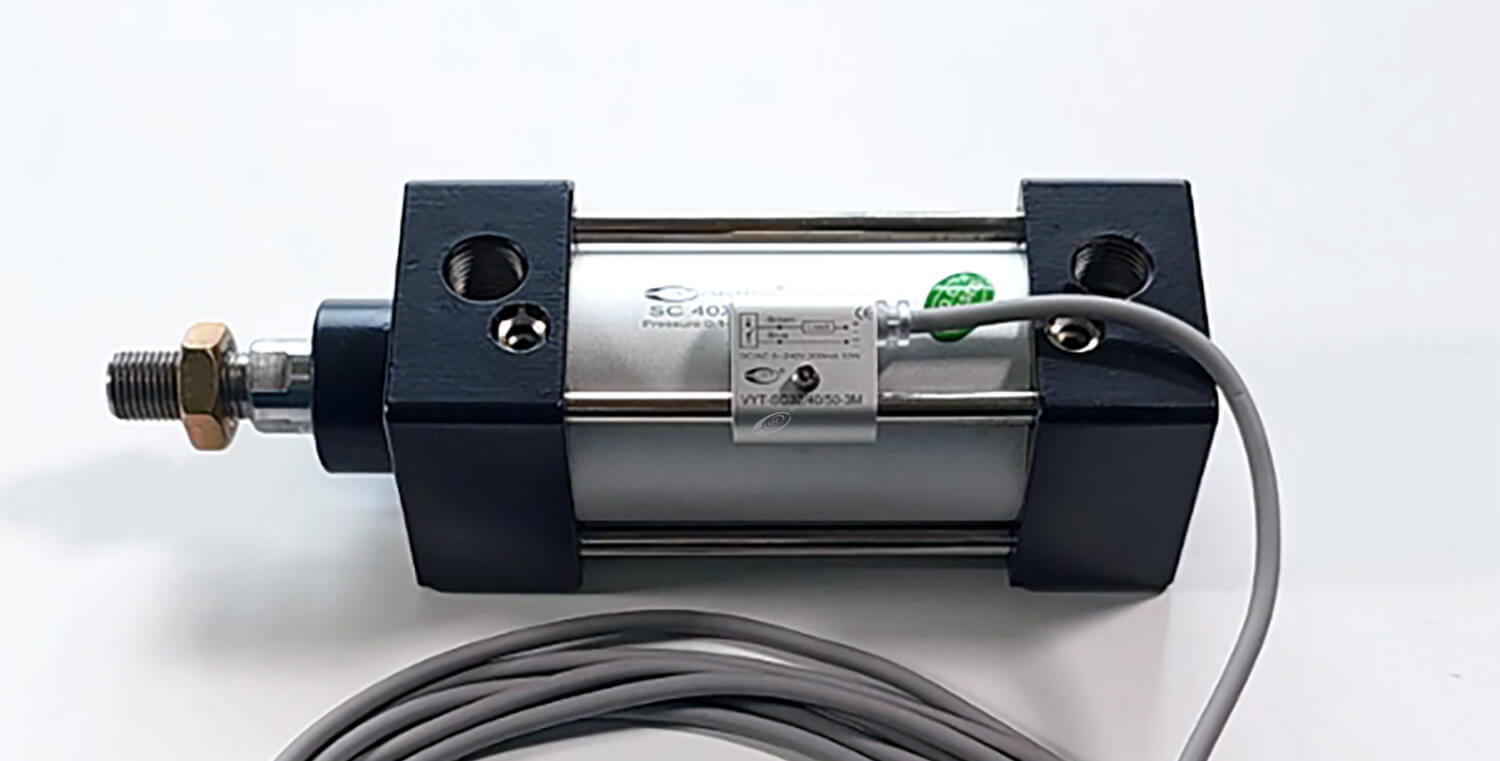

การติดตั้งคันผูก
4. การตรวจสอบความปลอดภัย
1 เนื่องจากสวิตช์แม่เหล็กมักอยู่ในสภาพการทำงาน การบำรุงรักษาและการตรวจสอบอย่างสม่ำเสมอ จำเป็นต้องป้องกันไม่ให้สวิตช์ทำงานผิดปกติ
② ตรวจสอบ สภาพแวดล้อมการทำงาน ของสวิตช์แม่เหล็กและรักษาสภาพแวดล้อมให้แห้งและอยู่ที่อุณหภูมิปกติ
3. ตรวจสอบว่าสายไฟเสียหายหรือไม่ จะทำให้เกิดความเสียหายกับสายไฟ ฉนวนไม่ดีหรือสายไฟขาด- หากพบว่าสายไฟเสียหาย ควรปิดสวิตช์ เป็น แทนที่ หรือลวดควร ได้รับการซ่อมแซม.
④ ขัน สกรูขนาดเล็กของสวิตช์เหนี่ยวนำเพื่อป้องกันไม่ให้สวิตช์เหนี่ยวนำคลายหรือขยับ หากเลื่อนไปก็ควรปรับให้อยู่ในตำแหน่งที่ถูกต้องแล้วขันให้แน่น

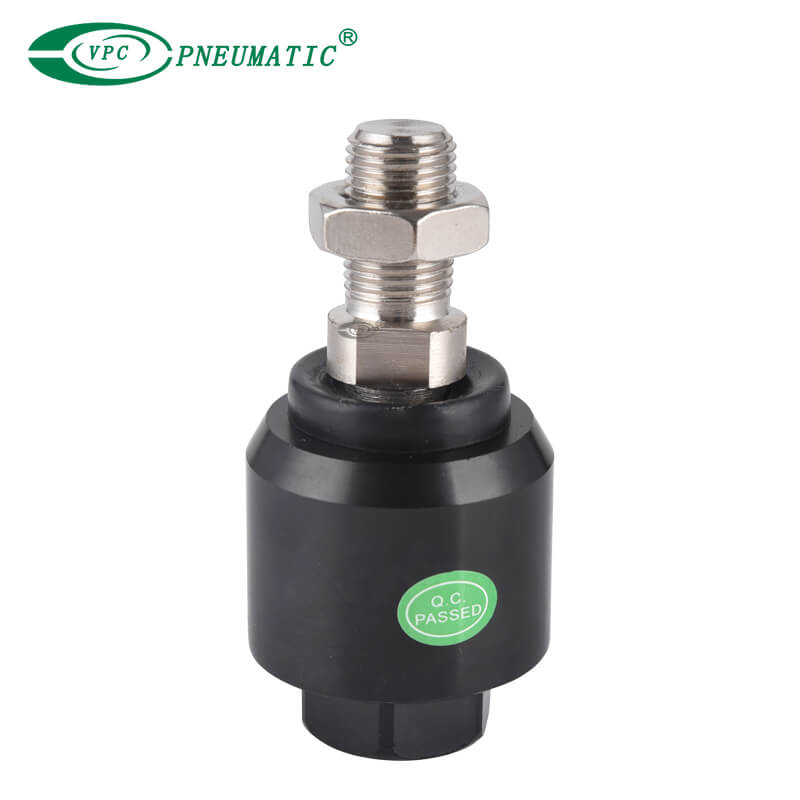

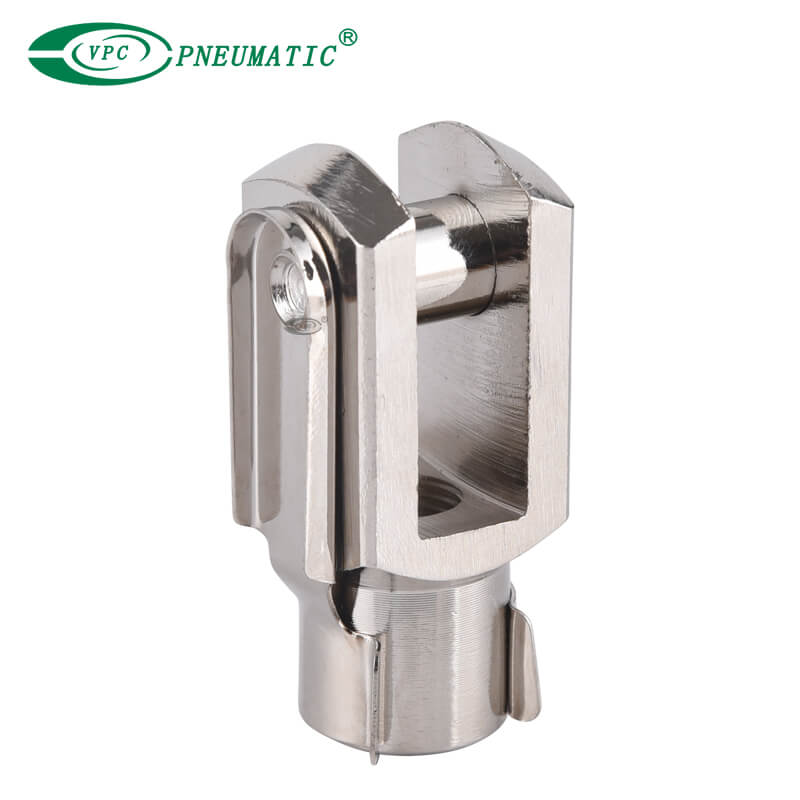

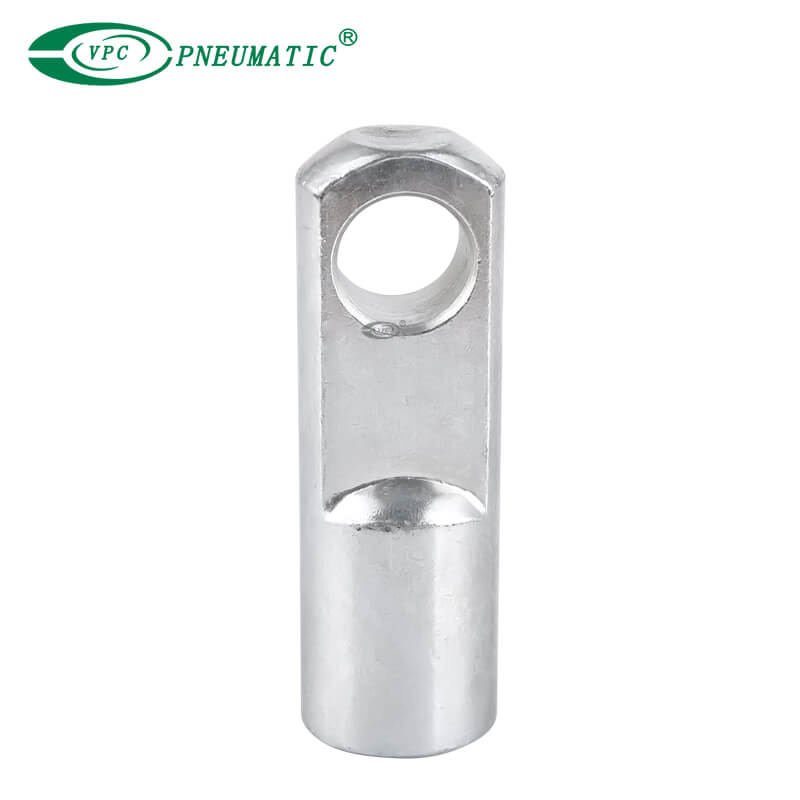

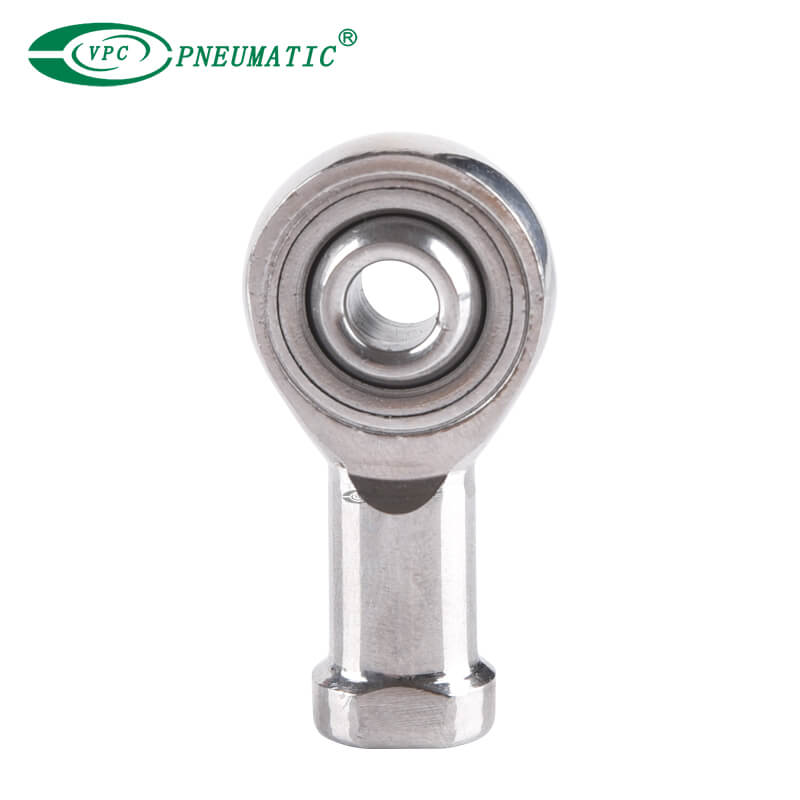

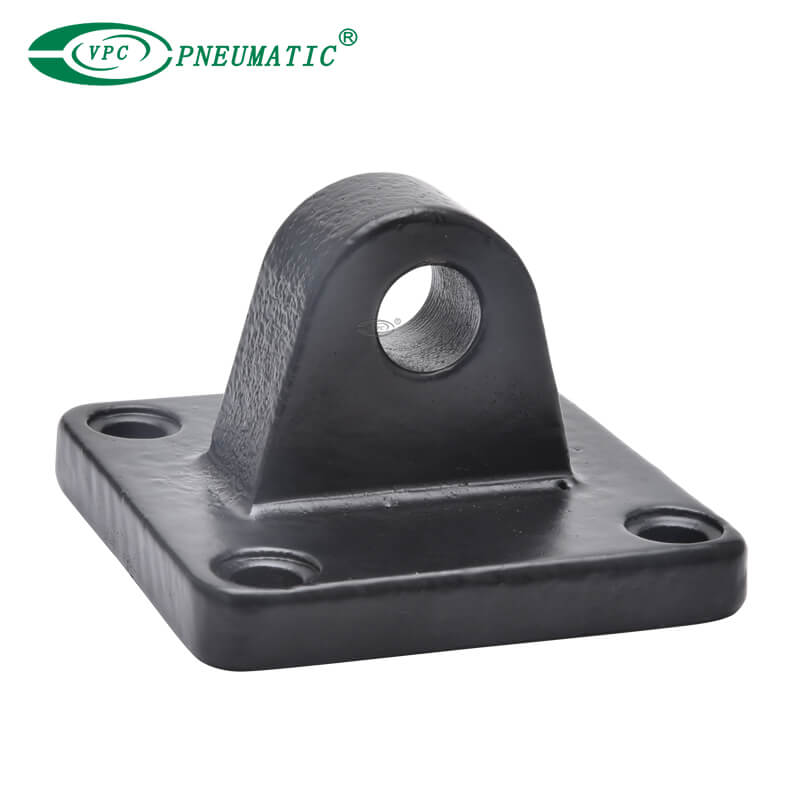

แน่นอนว่านอกจากจะใช้กับสวิตช์แม่เหล็กแล้ว กระบอกลม นอกจากนี้ยังสามารถเชื่อมต่อกับอุปกรณ์เสริมอื่นๆ มากมายเพื่อให้ได้ฟังก์ชันที่แตกต่างกันและเพิ่มประสิทธิภาพ เช่น อุปกรณ์เสริมของกระบอกสูบนิวแมติก, โซลินอยด์วาล์ว, วาล์วควบคุมความเร็ว, ขั้วต่อฯลฯ
เนื้อหาเสริม
สวิตช์แม่เหล็ก VS พรอกซิมิตี้สวิตช์
ด้าน | สวิตช์แม่เหล็ก | พรอกซิมิตี้สวิตช์ |
หลักการทำงาน | การตรวจจับทำได้โดยการตรวจจับการเปลี่ยนแปลงใน สนามแม่เหล็ก. (เช่นแม่เหล็กหรือวงแหวนแม่เหล็กภายในลูกสูบกระบอกสูบ) | การตรวจจับผ่านทาง สนามแม่เหล็กไฟฟ้า ของวัตถุตรวจจับ วัตถุที่เป็นโลหะ หรือการเปลี่ยนแปลงของตัวกลาง |
วัตถุตรวจจับ | - วัตถุแม่เหล็กหรือส่วนประกอบแม่เหล็ก (เช่นลูกสูบกระบอกสูบ) | - โลหะ (อุปนัย) - โลหะและอโลหะ (ตัวเก็บประจุ) |
การติดตั้ง | มักติดตั้งไว้ใกล้กระบอกสูบหรือส่วนประกอบแม่เหล็กอื่นๆ | สำหรับ การติดตั้งแบบสแตนด์อโลน หรือการทดสอบของ อุปกรณ์ที่ไม่ใช่แม่เหล็ก. |
สภาพแวดล้อมการใช้งาน | เล็ก, แคบ, กะทัดรัด สภาพแวดล้อมการติดตั้ง | สนามแม่เหล็กแรง หรือสภาพแวดล้อมการรบกวนของแม่เหล็ก |
แอปพลิเคชัน | - การตรวจจับตำแหน่งลูกสูบกระบอกสูบ - สัญญาณตอบรับของระบบนิวแมติก - การตรวจจับตำแหน่งหลายจุด - การใช้งานในสภาพแวดล้อมที่มีฝุ่น แรงสั่นสะเทือน หรือรุนแรง | - การตรวจจับวัตถุที่เป็นโลหะหรืออโลหะ - การตรวจจับอุปกรณ์อัตโนมัติ (เช่น การควบคุมขีดจำกัด, การนับ หรือ การตรวจสอบการไหล) - การตรวจจับวัตถุความเร็วสูง - ไม่ใช่แม่เหล็ก การประยุกต์ใช้สภาพแวดล้อม |
ข้างต้นเป็นเกี่ยวกับวิธีการเลือกเซ็นเซอร์กก และความแตกต่างระหว่างเซ็นเซอร์แม่เหล็กและเซ็นเซอร์ความใกล้ชิด หากคุณมีคำถามอื่นๆ โปรดติดต่อวีพีซี- เรายินดีที่จะให้ความช่วยเหลืออย่างมืออาชีพมากขึ้นในด้านนิวแมติกส์
