วิธีการเลือกโซลินอยด์วาล์วสำหรับกริปเปอร์แบบนิวแมติก

ก ริปเปอร์แบบนิวแมติก ใช้ลมอัดเพื่อเปิดและปิดปากจับ โซ ลินอยด์วาล์ว จะควบคุมตำแหน่งที่อากาศจะไป การเลือกวาล์วผิดอาจทำให้เกิดการเคลื่อนไหวช้า การทำงานไม่น่าเชื่อถือ หรือพฤติกรรมที่ไม่คาดคิดเมื่อไฟฟ้าดับ

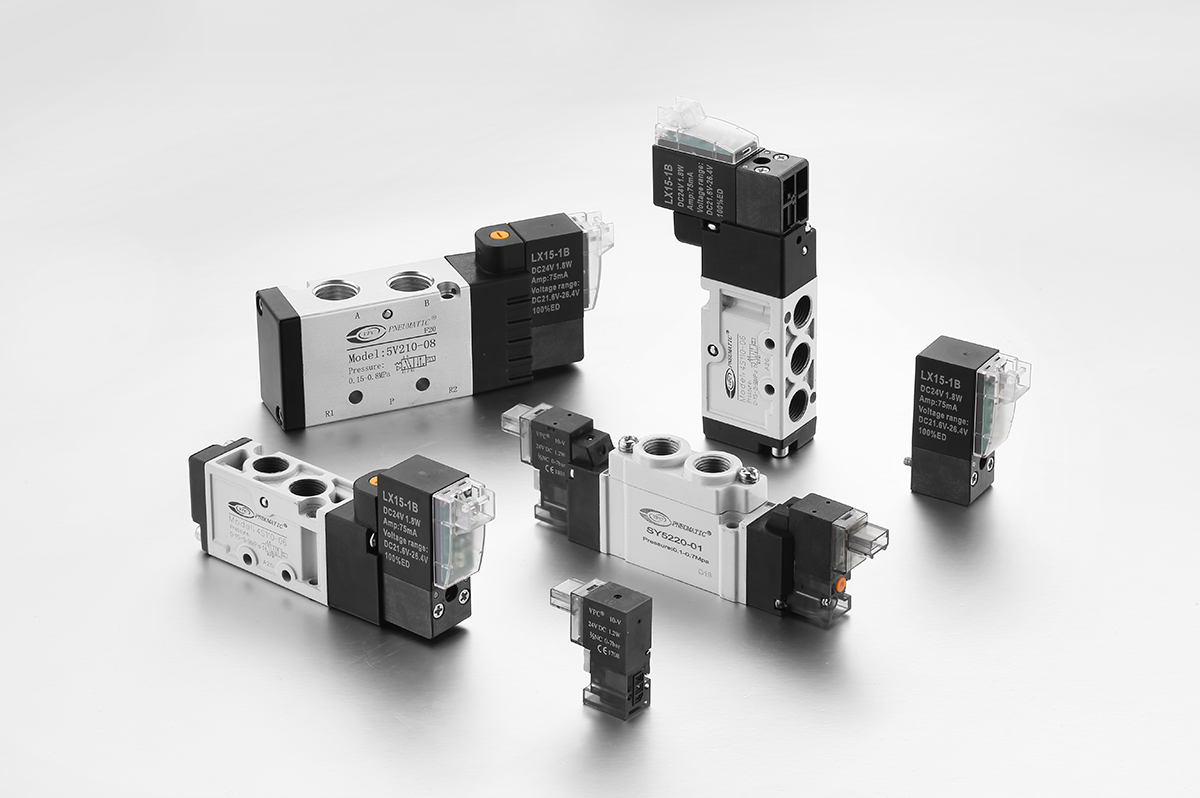

คุณควรใช้โซลินอยด์วาล์วตัวไหน? เริ่มต้นด้วย ประเภทมือจับ จากนั้นตรวจสอบความเร็วที่ต้องการ แรงดันในการทำงาน การเชื่อมต่อทางไฟฟ้า และพฤติกรรมความล้มเหลว

คำตอบด่วน: วาล์ว 3/2 ทิศทาง เป็นตัวเลือกทั่วไปสำหรับมือจับแบบออกทางเดียว วาล์ว 5/2 ทิศทาง เป็นจุดเริ่มต้นทั่วไปสำหรับมือจับแบบสองทาง ตัวเลือกสุดท้ายจะต้องตรงกับกริปเปอร์และวงจรเครื่องจักรจริง

5.

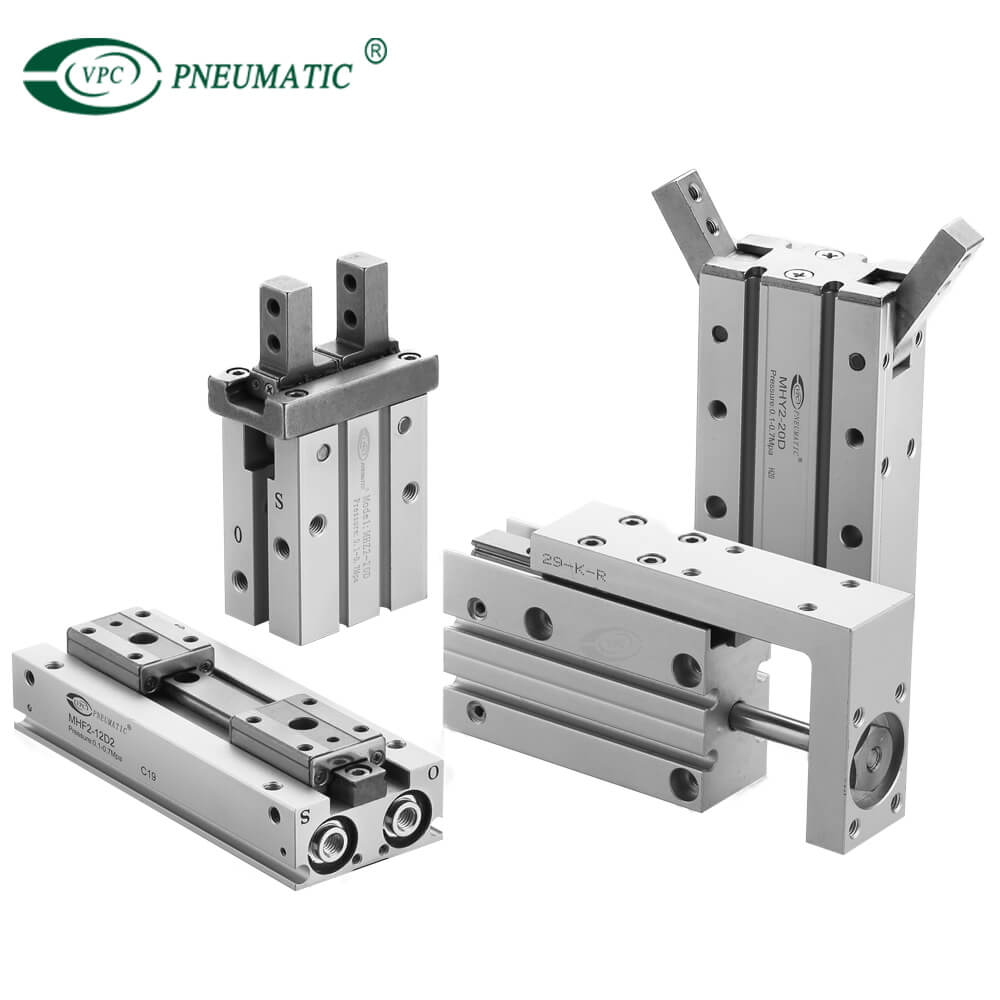

1. โซลินอยด์วาล์วใดที่ต้องใช้มือจับ นิวเมติกส์

ขั้นแรก ตรวจสอบว่ามือจับใช้ลมอัดใน ทิศทางเดียว หรือ ทั้งสองทิศทาง.

สำหรับกระบอกกริปเปอร์แบบออกฤทธิ์ทางเดียว: อากาศอาจปิดปากจับในขณะที่สปริงเปิดออก หรือในทางกลับกัน ตรวจสอบเสมอว่ามือจับเป็นแบบสปริงเปิดหรือแบบปิดสปริง และตรวจสอบตำแหน่งปกติของวาล์ว

สำหรับกระบอกกริปเปอร์แบบสองทาง: โดยทั่วไปวาล์ว 5/2 จะส่งอากาศไปยังห้องหนึ่งในขณะที่อีกห้องหนึ่งระบายไอเสีย เมื่อวาล์วเปลี่ยนเส้นทางการไหลจะย้อนกลับ พอร์ตใดที่เปิดหรือปิดปากจับขึ้นอยู่กับรูปแบบมือจับและท่อ

2. โซลินอยด์เดี่ยวหรือโซลินอยด์คู่: อะไรคือความแตกต่าง?

หลังจากเลือกฟังก์ชันวาล์วแล้ว ให้ตัดสินใจว่าวาล์วควรตอบสนองอย่างไรเมื่อสัญญาณไฟฟ้าถูกถอดออก

คำเตือนด้านความปลอดภัย: การให้วาล์วอยู่ในตำแหน่งสุดท้าย ไม่ได้ หมายความว่ามือจับสามารถจับชิ้นงานได้อย่างไม่มีกำหนด การรั่วไหลและการสูญเสียแรงดันอากาศสามารถลดแรงยึดเกาะได้

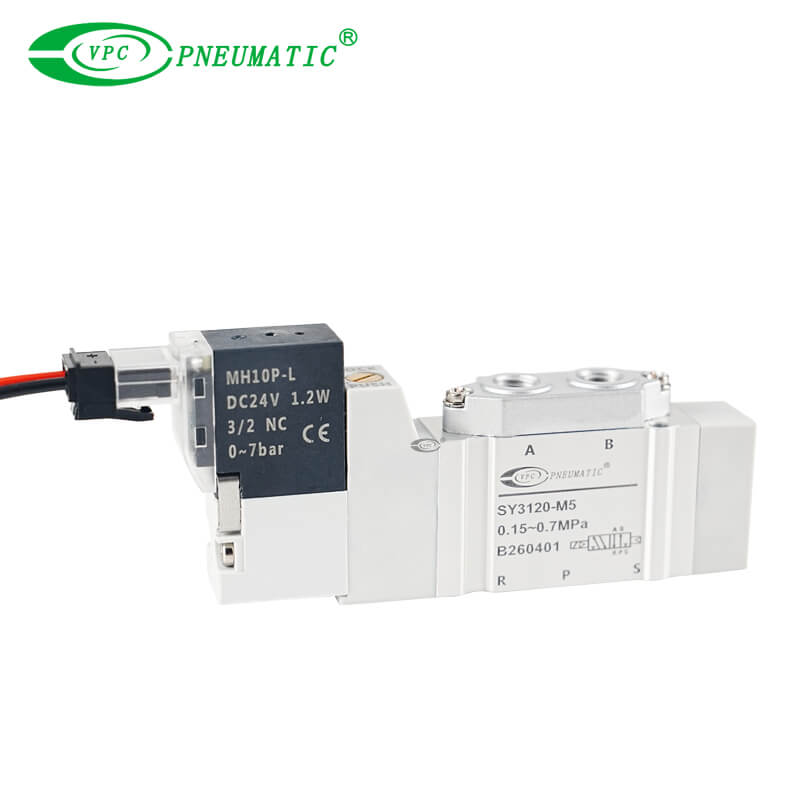

SY3000 ซีรี่ส์วาล์วโซลินอยด์เดี่ยว นิวเมติกส์

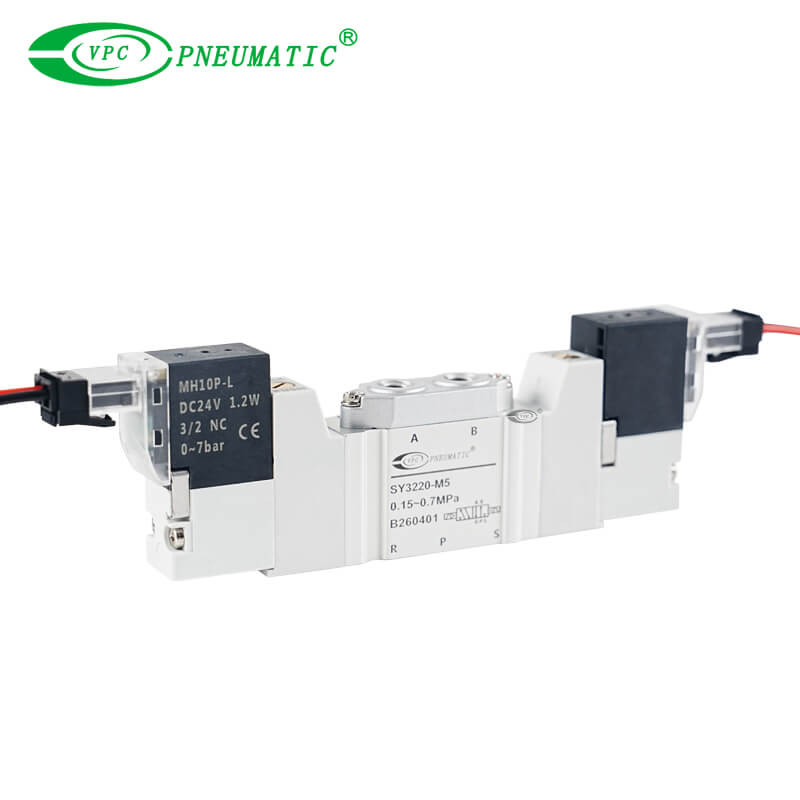

วาล์วโซลินอยด์คู่ นิวเมติกส์ ซีรี่ส์ SY3000

3. วาล์วต้องการการไหลเวียนของอากาศเท่าใด?

วาล์วที่ใหญ่ขึ้นจะทำให้มือจับเร็วขึ้นเสมอหรือไม่ ไม่ การไหลเวียนของอากาศจะต้องเพียงพอ แต่เส้นทางอากาศทั้งหมดส่งผลต่อความเร็ว

• แรงดันจ่ายจริงที่เครื่องจักร

• ความสามารถในการไหลของวาล์วที่สภาวะความดันที่เกี่ยวข้อง

• ความยาวท่ออากาศและเส้นผ่านศูนย์กลางภายใน

• ฟิตติ้ง ตัวควบคุมความเร็ว และตัวเก็บเสียงไอเสีย

• ขนาดกริปเปอร์ กราม และนิ้วที่ติด

ตัวอย่างเช่น วาล์วโซลินอยด์การไหลสูงอาจยังคงเคลื่อนที่ช้าหากท่ออากาศแคบเกินไปหรือไอเสียถูกจำกัดอย่างมาก

ห้าวิธีในการตรวจสอบการเคลื่อนที่ของมือจับที่ช้า

1. 1ยืนยันว่าแรงดันใช้งานอยู่ภายในช่วงที่กำหนดของมือจับ

2. 2วาล์วกันกลับ ไหลโดยใช้ความดันจริงและสภาวะการไหล

3. 3หลีกเลี่ยงท่อที่ยาวหรือแคบโดยไม่จำเป็น

4. 4ตรวจสอบเส้นทางไอเสียและปรับการควบคุมความเร็วเพื่อการเคลื่อนไหวที่ราบรื่น

5. 5วัดเวลาเปิดปิดแยกจากชิ้นงานจริง

อย่าเพิ่งเพิ่มแรงดันหรือเลือกวาล์วที่ใหญ่ที่สุด ความเร็วที่มากเกินไปอาจทำให้เกิดแรงกระแทกอย่างรุนแรงที่ตัวหยุดของมือจับหรือกับชิ้นส่วน

4. โซลินอยด์วาล์วควบคุมกริปเปอร์ นิวเมติกส์ อย่างไร

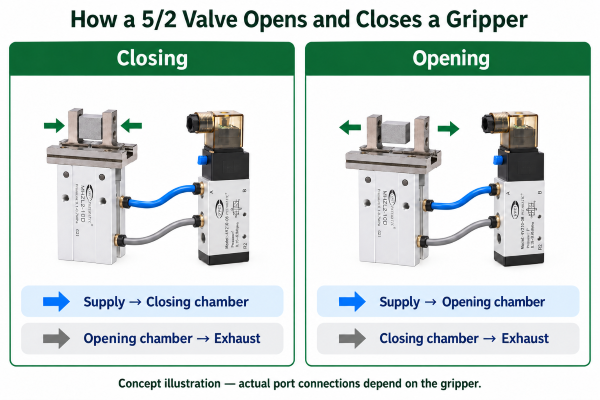

วงจรกริปเปอร์แบบ double-acting ทั่วไปประกอบด้วยระบบจ่ายอากาศอัด ตัวควบคุมความดัน วาล์ว 5/2 ทิศทาง ท่อทำงานสองท่อ กริปเปอร์และระบบควบคุมความเร็วและเซ็นเซอร์ที่เป็นอุปกรณ์เสริม

1. 1PLC ส่งคำสั่ง ระบบควบคุมจะสลับวาล์วโซลินอยด์

2. 2วาล์วเปลี่ยนเส้นทางการไหลของอากาศ ห้องหนึ่งถูกจัดเตรียมไว้ในขณะที่อีกห้องหนึ่งมีไอเสีย

3. 3กริปเปอร์เคลื่อนที่ ขากรรไกรเปิดหรือปิดตามห้องที่มีแรงดัน

4. 4เซ็นเซอร์รายงานตำแหน่ง เซ็นเซอร์ตำแหน่งสามารถบอก PLC เมื่อถึงตำแหน่งกรามที่ตั้งไว้

ข้อสำคัญ: เซ็นเซอร์ตำแหน่งขากรรไกรจะรายงานตำแหน่ง ไม่ได้พิสูจน์แรงจับยึดโดยตรงหรือยืนยันว่าชิ้นงานถูกยึดอย่างแน่นหนา

5. จะเกิดอะไรขึ้นเมื่อสูญเสียพลังงานหรืออากาศ?

เมื่อชิ้นส่วนที่หล่นลงมาอาจทำให้เกิดการบาดเจ็บหรือความเสียหายได้ ผู้ออกแบบเครื่องจักรจะต้องกำหนดการตอบสนองที่ปลอดภัยที่จำเป็น และตรวจสอบวงจรทั้งหมด มาตรการเพิ่มเติมอาจรวมถึงมือจับที่ใช้สปริงช่วย การออกแบบการกักเก็บแรงดันที่ผ่านการตรวจสอบ หรือการรองรับทางกล ทั้งนี้ขึ้นอยู่กับการประเมินความเสี่ยง

อย่าคิดไปเองว่า: วาล์วกึ่งกลางปิดหรือวาล์วโซลินอยด์คู่เพียงอย่างเดียวจะรับประกันการรับน้ำหนักได้อย่างปลอดภัย

6. การตรวจสอบห้าครั้งก่อนการเลือกวาล์วขั้นสุดท้าย

นอกจากนี้ ยังตรวจสอบเธรดพอร์ต พื้นที่การติดตั้ง เส้นทางท่อ และรหัสการสั่งซื้อผลิตภัณฑ์ที่แน่นอน ควรตรวจสอบประสิทธิภาพขั้นสุดท้ายบนเครื่องที่ประกอบแล้ว

7. ปัญหาทั่วไปของวาล์วมือจับ นิวเมติกส์

1 มือจับเปิดหรือปิดช้าเกินไป

ตรวจสอบความดัน การไหลของวาล์ว ข้อจำกัดของท่อ การควบคุมความเร็ว และเส้นทางไอเสีย ก่อนเปลี่ยนวาล์ว

2) มือจับเคลื่อนที่ไปในทิศทางที่ผิด

ตรวจสอบพอร์ตของมือจับ สัญลักษณ์วาล์ว การเชื่อมต่อท่อ และลำดับการสลับ PLC

3. มือจับยึดชิ้นส่วนไม่แน่น

ตรวจสอบข้อกำหนดด้านแรงจับ ความยาวนิ้ว พื้นผิวสัมผัส และแรงกดในการทำงานจริง ทดสอบกับชิ้นงานจริง

หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับการเลือกตัวมือจับ โปรดดู คู่มือการเลือกมือจับ นิวเมติกส์.
