ในระบบนิวเมติก สัญลักษณ์วงจรควบคุมโซลินอยด์วาล์ว เป็นแผนภาพแผนผังที่ใช้อธิบายฟังก์ชั่นของมันโดยปกติจะประกอบด้วย ลูกศร , กล่อง ' t ' และ อักขระภาษาอังกฤษ.
แผนภาพ ของวาล์วโซลินอยด์ แสดงการเชื่อมต่อและตรรกะการควบคุมของ วาล์วโซลินอยด์ ภายในระบบ สัญลักษณ์วาล์วโซลินอยด์ในไดอะแกรมวงจรนิวเมติกตาม มาตรฐาน ISO 1219 และ ANSI.
1. ตำแหน่งกับพอร์ต
' จำนวนตำแหน่ง ': หมายถึงจำนวนตำแหน่งการทำงาน ที่สปูลวาล์ว ของวาล์วโซลินอยด์มี กล่องในสัญลักษณ์กราฟิกแสดงตำแหน่งการทำงานของวาล์วและจำนวน กล่อง แสดง จำนวนตำแหน่ง.
' จำนวนพอร์ต ': หมายถึงจำนวน พอร์ตที่ไม่เชื่อมต่อ บนตัววาล์ว มันถูกกำหนดโดยการสังเกต จำนวนคะแนน ในจัตุรัสที่ตัดกับ เส้นลูกศร และ ปลายทั้งสองของสายลูกศรแสดงถึงสองพอร์ต T หมายถึงพอร์ตหนึ่งพอร์ตและจำนวนคะแนนคือ 'จำนวนพอร์ต ' เส้น T

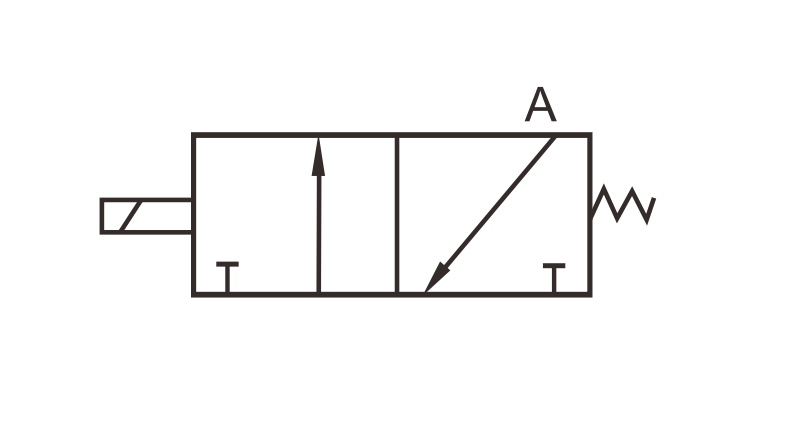

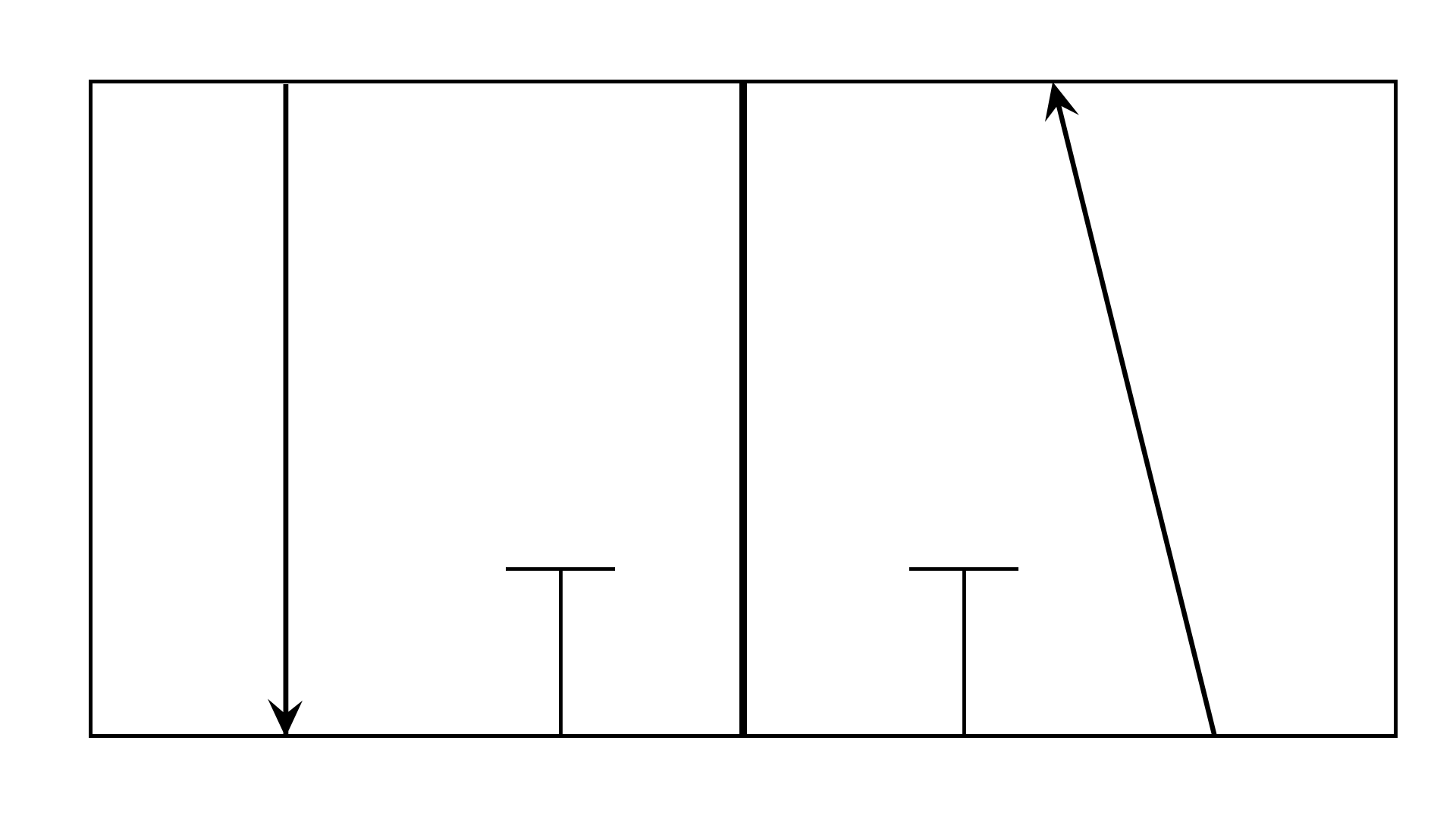

2 ตำแหน่ง 3 พอร์ต

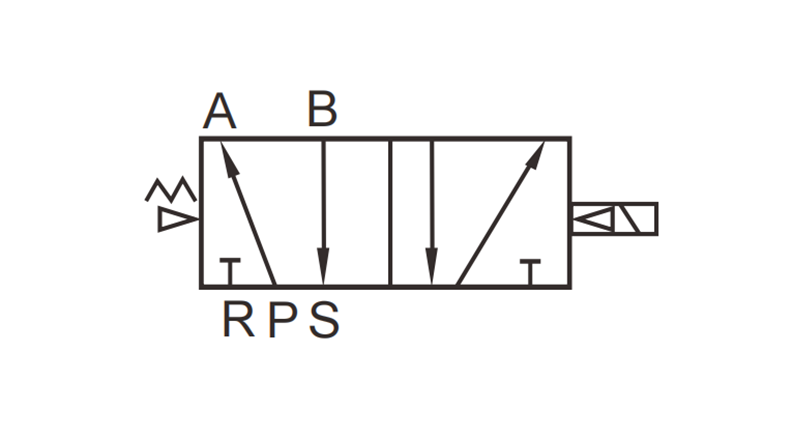

2 ตำแหน่ง 5 พอร์ต

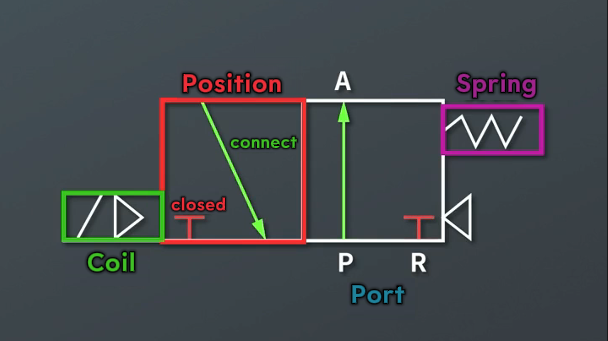

2. สัญลักษณ์วาล์วโซลินอยด์
① ' □ ' หมายถึงตำแหน่งของสปูลวาล์วซึ่งมักจะเป็น สองหรือสาม กล่อง จำนวน กล่อง ระบุ จำนวน 'ตำแหน่ง ' กล่องที่อยู่ใกล้ขดลวดแสดงถึงสถานะของสปูลวาล์วเมื่อขดลวด มีพลัง และกล่องใกล้ฤดูใบไม้ผลิแสดงถึงสถานะของแกนวาล์วเมื่อขดลวดถูก ยกเลิกการใช้พลังงาน และสปริงถูกรีเซ็ต
② '→ ' บ่งชี้ว่าทั้ง สองพอร์ตเชื่อมต่อกัน แต่ทิศทางของลูกศรไม่จำเป็นต้องบ่งบอกถึงทิศทางที่แท้จริงของการไหลเวียนของอากาศ (ทิศทางที่เฉพาะเจาะจงอยู่ภายใต้ สถานการณ์จริง )
③ '┻ ' หรือ '┳ ' ระบุว่า พอร์ตถูกปิด.
④จำนวนอินเทอร์เฟซที่เชื่อมต่อกับด้านนอกของกล่องระบุจำนวน 'พอร์ต '
⑤รูปแบบทางด้านซ้ายแสดงถึง ขดลวดโซลินอยด์.
⑥รูปแบบทางด้านขวาแสดงถึง ฤดูใบไม้ผลิ.
⑦ อักขระภาษาอังกฤษ เป็นตัวแทนของพอร์ตบนตัววาล์วซึ่งเป็น พอร์ตที่ใช้งาน , พอร์ตทางเข้า และ พอร์ต ไอเสีย พวกเขาแบ่งออกเป็นสามทางสี่ทางและห้าทาง
- Inlet Port (P): เชื่อมต่อกับ หน่วยบำบัดอากาศ.
- พอร์ตที่ทำงาน (A และ B): เชื่อมต่อกับ แอคชูเอเตอร์ หรืออุปกรณ์ นิวเมติก
- พอร์ตไอเสีย (r และ s): เชื่อมต่อกับ เครื่องเก็บเสียง.
*สถานะของพอร์ตภายใต้แต่ละกล่องนั้นแตกต่างกันซึ่งหมายความว่าวิธีการเชื่อมต่อของพอร์ตที่ตำแหน่งที่แตกต่างกันของสปูลวาล์วมีการเปลี่ยนแปลง
3. ประเภทของสัญลักษณ์วาล์วโซลินอยด์
4. ประเภทของวาล์วโซลินอยด์
①ขึ้นอยู่กับวิธีการทำงาน
วาล์วโซลินอยด์ที่ออกฤทธิ์โดยตรง : ใช้ แรงแม่เหล็กไฟฟ้า โดยตรง เพื่อผลักสปูลวาล์วโซลินอยด์เพื่อให้ได้การเปิดออกของเส้นทางอากาศ ทำงานภายใต้ แรงดันต่ำ และการไหลเล็ก ๆ เวลาตอบสนองที่รวดเร็ว
วาล์วโซลินอยด์นักบินนิวเมติก : ภายใต้การกระทำของแรงแม่เหล็กไฟฟ้าวาล์วนำร่องจะถูกเปิดก่อนเพื่อให้อากาศเข้าสู่ ห้องสปูลแอร์ของวาล์ว และความดันอากาศถูกใช้เพื่อดันสปูลวาล์วโซลินอยด์เพื่อให้ได้ การเชื่อมต่อและการตัดการเชื่อมต่อ ระหว่างอากาศ วงจร เหมาะสำหรับ การใช้งานสูงและแรงดันสูง.
②ขึ้นอยู่กับการกำหนดค่าการไหล
| ประเภทวาล์ว | พอร์ต/ตำแหน่ง | การทำงาน | แอปพลิเคชัน |
| วาล์วโซลินอยด์ 2/2-way | 2 พอร์ต - 2 ตำแหน่ง | ประเภท พื้นฐาน มักจะใช้ในการควบคุม การเปิดและปิด ของของเหลวบางอย่าง | เหมาะสำหรับการใช้งานเช่น การปิดการจัดหาอากาศ และ การควบคุมของเหลว. |
| วาล์วโซลินอยด์ 3/2-way | 3 พอร์ต - 2 ตำแหน่ง | ใช้ในการควบคุม กระบอกสูบนิวเมติกที่ออกฤทธิ์เดี่ยว หรือ วาล์วนักบินนิวเมติก. | ใช้กันทั่วไปใน การเริ่มต้นและหยุด การทำงานของวงจรนิวเมติก |

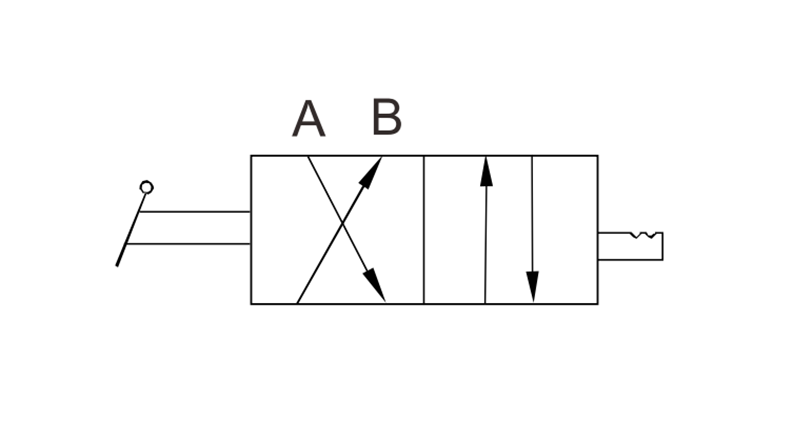

| วาล์วโซลินอยด์ 4/2-way | 4 พอร์ต - 2 ตำแหน่ง | ควบคุมทิศทางของการไหลของอากาศในกระบอกสูบนิวเมติกที่ออกฤทธิ์สองครั้ง | ใช้ใน ระบบอัตโนมัติ ที่ต้องการการควบคุมแบบสองทิศทาง |
| วาล์วโซลินอยด์ 5/2-way | 5 พอร์ต - 2 ตำแหน่ง | ให้ การควบคุมทิศทาง สำหรับแอคชูเอเตอร์ที่ออกฤทธิ์สองครั้ง | ใช้กันทั่วไปใน หุ่นยนต์อุตสาหกรรม และ เครื่องจักรอัตโนมัติ. |

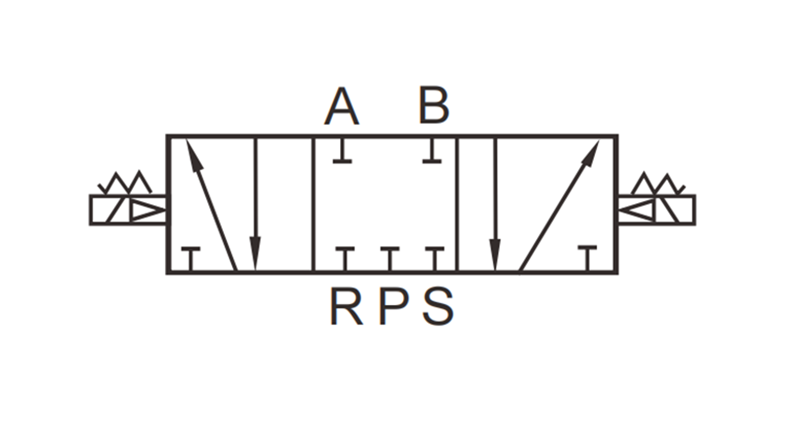

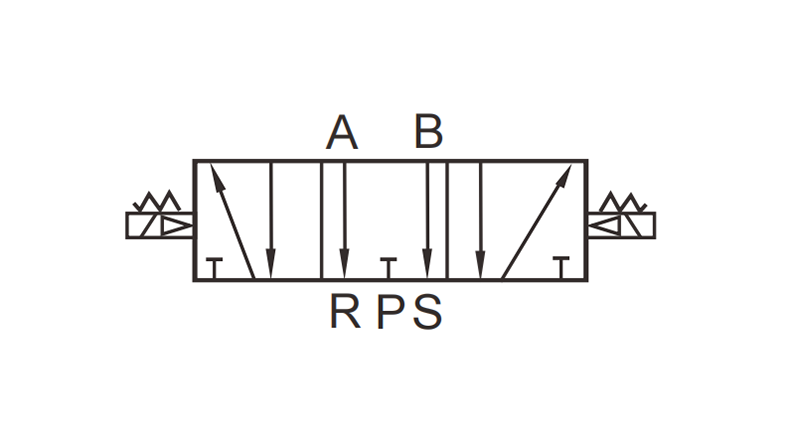

| วาล์วโซลินอยด์ 5/3-way | 5 พอร์ต - 3 ตำแหน่ง | อนุญาตให้หยุดตำแหน่งกลางสำหรับการควบคุมที่แม่นยำ ประเภทของตำแหน่งศูนย์กลาง: ศูนย์ , ความดัน ศูนย์กลาง , ไอเสียกลาง ปิดกลางศูนย์. | สำหรับใช้ในระบบนิวเมติกขั้นสูง ที่ต้องการ การจัดการ การไหลของอากาศที่แม่นยำ |
ข้างต้นเป็นคำอธิบายของสัญลักษณ์โซลินอยด์วาล์ว หากคุณมีคำถามใด ๆ เกี่ยวกับ การบำรุงรักษา , แอปพลิเคชัน , การเลือก หรือ พารามิเตอร์ทางเทคนิค ของวาล์วโซลินอยด์หรือผลิตภัณฑ์นิวเมติกอื่น ๆ โปรด ติดต่อ VPC.
เราจะให้คำตอบโดยละเอียดและการสนับสนุนทางเทคนิคเพื่อช่วยให้คุณเพิ่มประสิทธิภาพและประสิทธิภาพของระบบนิวเมติกของคุณ!
