หน่วยบริการอากาศ: คู่มือฉบับสมบูรณ์สำหรับระบบนิวเมติก

หมวดจำนวน:0     การ:บรรณาธิการเว็บไซต์     เผยแพร่: 2568-07-17      ที่มา:เว็บไซต์

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
sharethis sharing button

เว็บไซต์ภาษาสเปนอย่างเป็นทางการของ VPC


อุปกรณ์นิวเมติกของคุณมักจะมีปัญหาเช่น การเคลื่อนที่ของกระบอกสูบที่ช้า , ติดกับวาล์วโซลินอยด์ และ ซีลที่สวมใส่?

ปัญหาเหล่านี้ส่วนใหญ่เกิดจาก สิ่งสกปรกที่ , มีความชื้น และ ความดันที่ไม่เสถียร ในอากาศอัด

หน่วย บริการอากาศ ช่วยขจัดมลพิษ ในอากาศ ได้อย่างมีประสิทธิภาพ ทำให้ความดันระบบมีความเสถียร ยืดอายุการใช้งานของอุปกรณ์และลดค่าใช้จ่ายในการบำรุงรักษาผ่านการประมวลผลสามครั้งของการกรองการควบคุมความดันและการหล่อลื่น

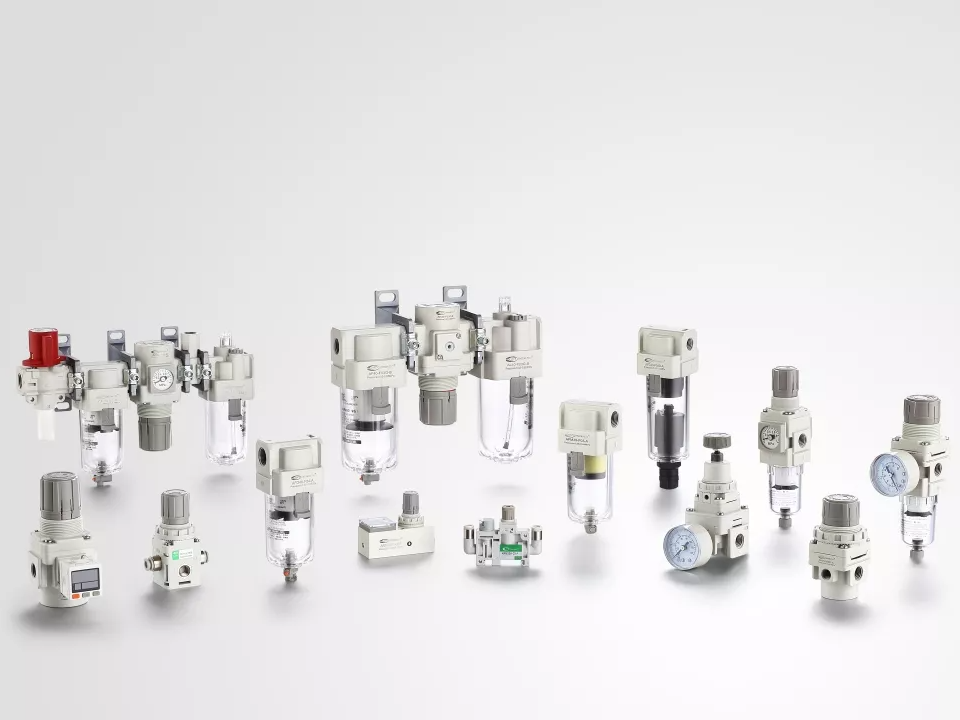

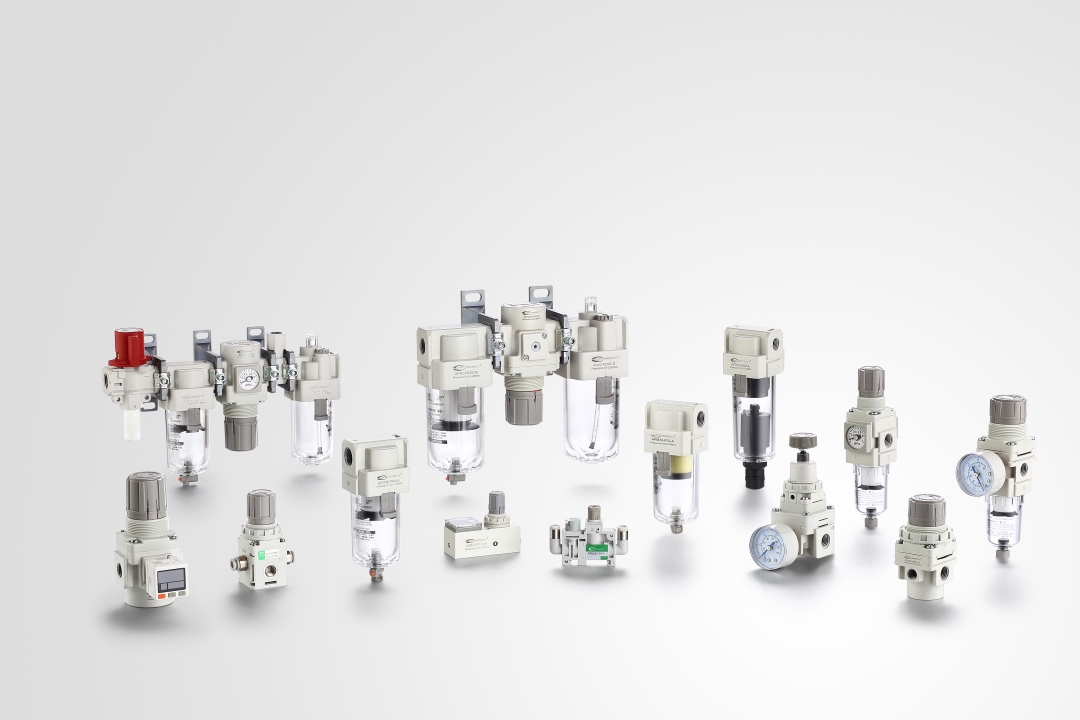

หน่วยบำบัดอากาศ SMC


1. หน่วยบริการอากาศคืออะไร?

หน่วยบริการอากาศหรือที่เรียกว่า หน่วย FRL เป็นโมดูลรวมที่ประกอบด้วย ตัวควบคุมความดัน , ของตัวกรองอากาศ และ น้ำมันหล่อลื่น.

ฟังก์ชั่นหลักของมันคือการทำความสะอาดควบคุมและหล่อลื่นอากาศบีบอัดก่อนที่จะถึงส่วนประกอบของนิวเมติกเช่นวาล์วโซลินอยด์และกระบอกสูบนิว เม ติก

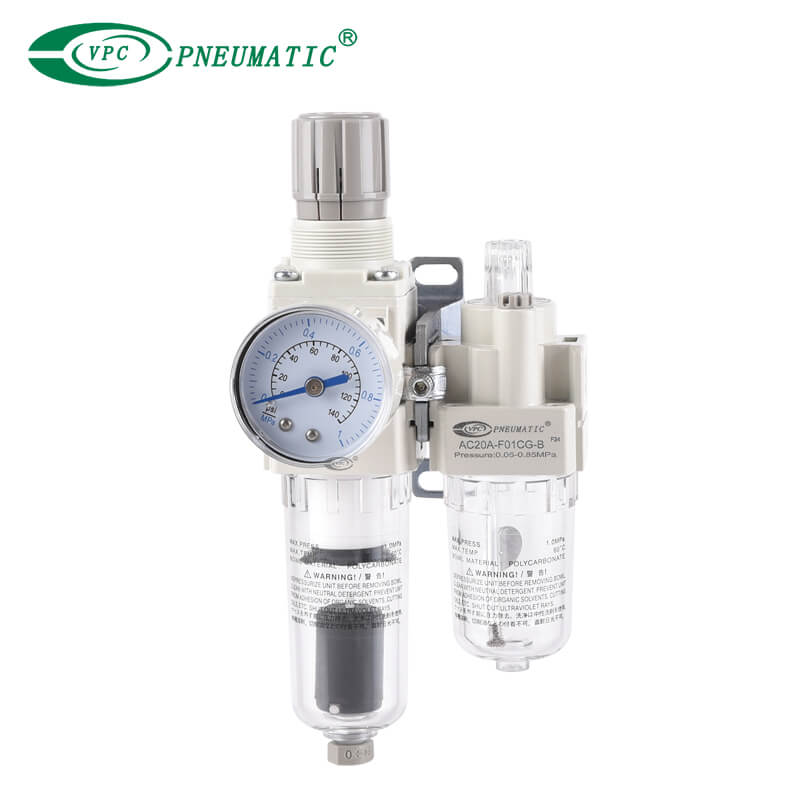

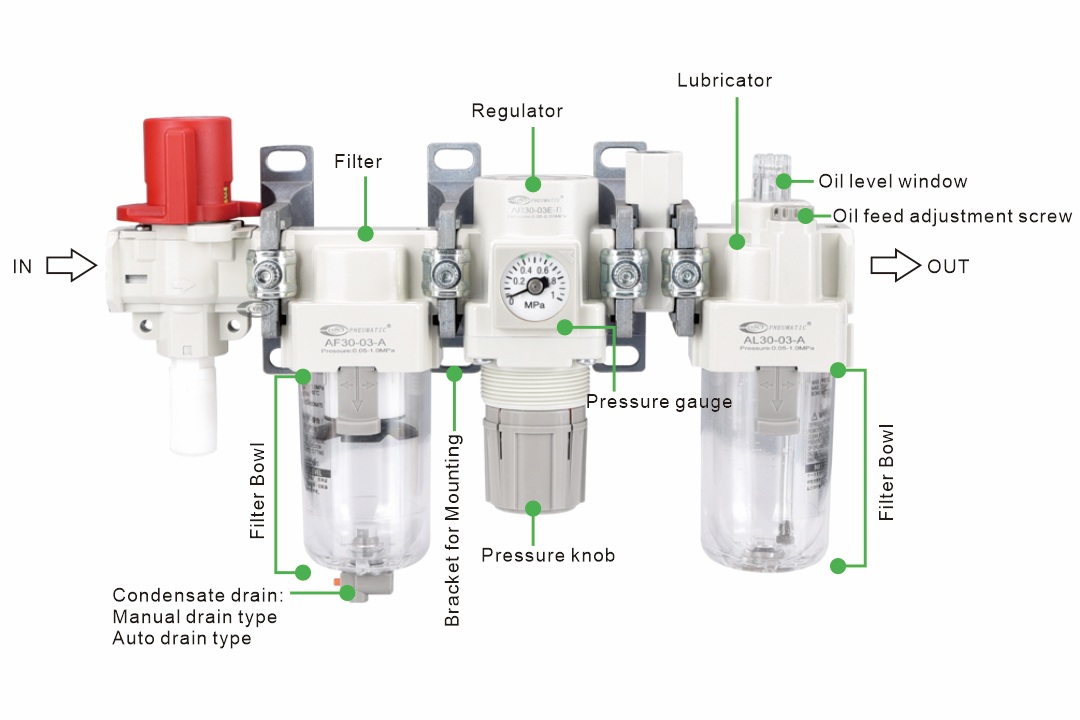

หน่วยบริการอากาศ

2. หน่วยบริการอากาศประกอบด้วยอะไร?

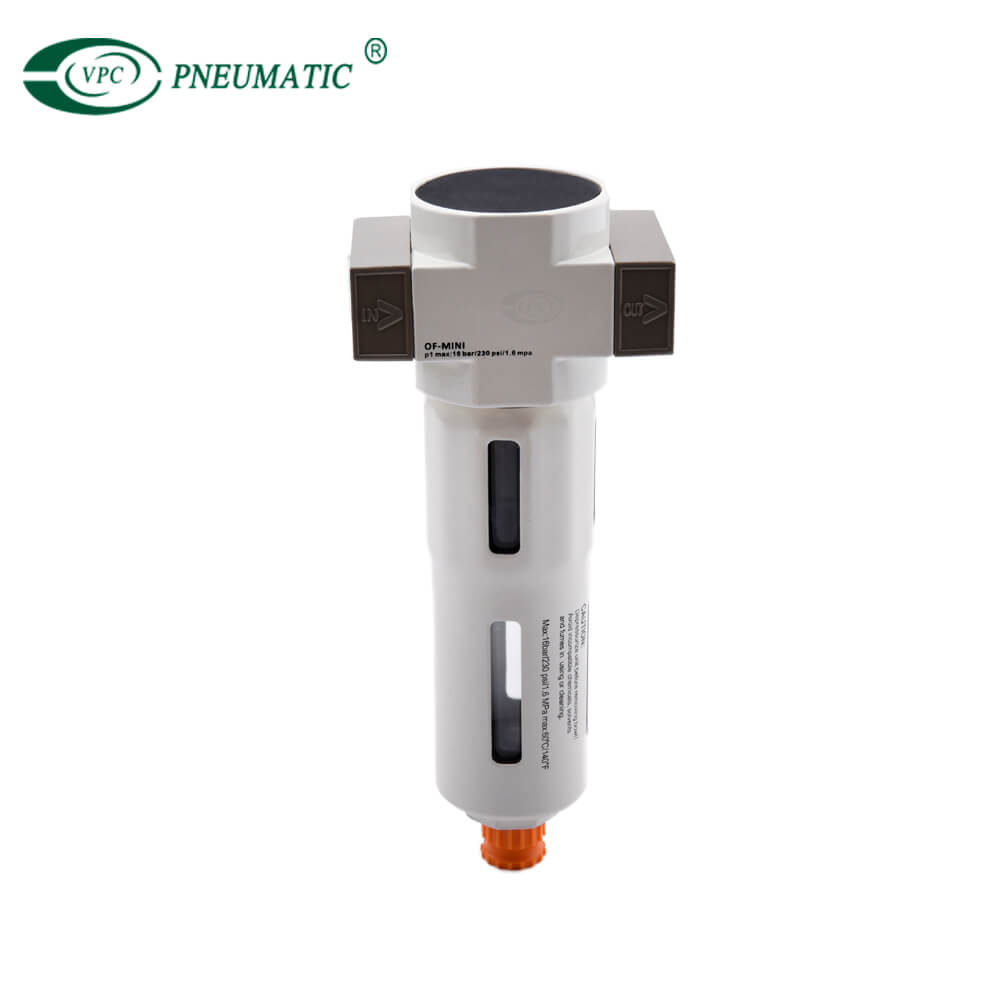

ตัวกรองอากาศ

  • การทำงาน

กำจัดอนุภาคที่เป็นของแข็ง ( เศษ , ฝุ่น ) และสารปนเปื้อนของเหลว ( หมอกน้ำมัน , น้ำ ) จากอากาศอัด

  • คุณสมบัติ

องค์ประกอบตัวกรอง : จับสิ่งปนเปื้อนและเศษซาก

ตัวกรองชาม : แยกและรวบรวมความชื้นเพื่อป้องกันไม่ให้ออกจากระบบ

การระบายน้ำแบบแมนนวลหรืออัตโนมัติ : กำจัดน้ำและอนุภาคที่สร้างขึ้นออกจากตัวกรอง

  • ทำไมมันถึงสำคัญ?

อากาศสกปรกสามารถทำลายส่วนประกอบลมที่ไวต่อการอุดตันและลดประสิทธิภาพของระบบ


ตัวควบคุมความดัน

  • การทำงาน

รับอากาศที่มีแรงดันสูงและไม่เสถียรจากคอมเพรสเซอร์และลด ความดันทำงานที่แม่นยำ , อย่างต่อเนื่อง เพื่อให้มั่นใจว่าระบบนิวเมติกทำงานที่ความดันที่ต้องการ

  • คุณสมบัติ

ปุ่มปรับ : ช่วยให้ผู้ปฏิบัติงานตั้งค่าความดันที่ต้องการ

มาตรวัดความดัน : แสดงความดันระบบปัจจุบันสำหรับการตรวจสอบ

วาล์วโล่งอก : ปล่อยแรงดันส่วนเกินเพื่อปกป้องส่วนประกอบปลายน้ำ

  • ทำไมมันถึงสำคัญ?

ประสิทธิภาพที่สอดคล้องกัน : ทำให้มั่นใจได้ว่ากระบอกสูบจะให้ กำลังเดียวกัน ทุกครั้ง

การประหยัดพลังงาน : แรงดันมากเกินไปเสียพลังงาน การตั้งค่าความดันเพียงขวา ช่วยลดค่าใช้จ่ายในการดำเนินงาน.

ความปลอดภัย : ป้องกันความเสียหายต่อส่วนประกอบของระบบหรือความเสี่ยงต่อผู้ปฏิบัติงานจากแรงดันมากเกินไป

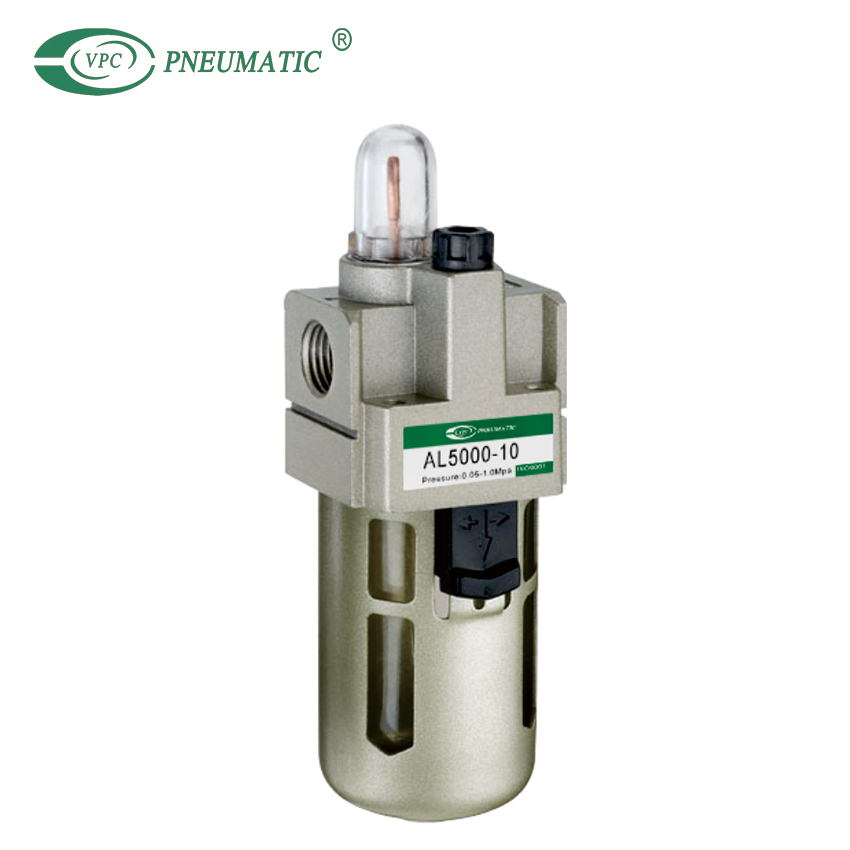

หล่อลื่น

  • การทำงาน

น้ำมันหล่อลื่นอะตอมน้ำมันหล่อลื่นพิเศษลงในหยดเล็ก ๆ ที่ผสมกับการไหลเวียนของอากาศ ให้การหล่อลื่นอย่างต่อเนื่อง กับส่วนประกอบนิวเมติกเช่นกระบอกสูบนิวเมติกและวาล์วโซลินอยด์

  • คุณสมบัติ

อ่างเก็บน้ำน้ำมัน : เก็บน้ำมันหล่อลื่น

กลไกการปรับ : ควบคุมปริมาณน้ำมันที่เข้าสู่ระบบ

อุปกรณ์อะตอม : แปลงน้ำมันเป็นหมอกที่ดีและผสมกับอากาศ

  • ทำไมมันถึงสำคัญ?

ลดแรงเสียดทานและการสึกหรอยืดอายุการใช้งานและปรับปรุงประสิทธิภาพ


3. หน่วยบริการอากาศทำอะไร?

Air Service Unit เป็นส่วนประกอบลมที่ใช้ใน การปรับปรุงคุณภาพอากาศ และ ปกป้องอุปกรณ์นิวเมติก.

ชำระล้างอากาศอัด : กำจัดความชื้นฝุ่นและอนุภาคสนิมเพื่อให้อากาศสะอาด

ทำให้ความดันอากาศคงที่ : วัดและควบคุมความดันเพื่อป้องกันความเสียหายจากแรงดันเกิน

ลดการสึกหรอ : การหล่อลื่นช่วยลดการสึกหรอที่เกิดจากการเกิดออกซิเดชันและแรงเสียดทาน

ยืดอายุการใช้งาน : เพิ่มอายุการใช้งานของส่วนประกอบนิวเมติก 40–60%

ต้นทุนการบำรุงรักษาที่ลดลง : ลดค่าใช้จ่ายในการบำรุงรักษา 35%

ปรับปรุงประสิทธิภาพการใช้พลังงาน : เพิ่มประสิทธิภาพของระบบ 15–25%

ปรับปรุงความน่าเชื่อถือของระบบ : เพิ่มความน่าเชื่อถือโดยรวมได้มากถึง 80%


4. วิธีเลือกหน่วยบริการอากาศ (หน่วย FRL)?

กำหนดขนาดพอร์ต*1 ยืนยันขนาดเธรดของ พอร์ต FRL Inlet/ Outlet ขนาดสามัญ: M5, G1/8 ', G1/4 ', G3/8 ', G1/2 ', G3/4 ', G1 '
คำนวณอัตราการไหลที่ต้องการ ตรวจสอบให้แน่ใจว่าการไหลของ FRL จัดอันดับ การไหลสูงสุดที่ต้องการของระบบเพื่อป้องกันการสูญเสียความดันเนื่องจากการไหลไม่เพียงพอ
ระบุช่วงความดัน ช่วงที่ปรับได้ของตัวควบคุม ควรครอบคลุมแรงดันในการทำงาน ที่ต้องการโดยอุปกรณ์
ความแม่นยำในการกรอง 5 - 50μm

เหมาะสำหรับการปกป้อง มอเตอร์ลม , ขนาดใหญ่กระบอกสูบ,

และ เครื่องมือลม ในแอปพลิเคชันที่มีความต้องการต่ำ

1 - 5μm

ตัวเลือกมาตรฐาน เหมาะสำหรับการปกป้องวาล์วโซลินอยด์ผู้ควบคุมบูสเตอร์

กระบอกสูบที่มีความแม่นยำและการใช้งานทั่วไปส่วนใหญ่

0.01 - 1μm

ใช้ในอุตสาหกรรมที่มี ข้อกำหนดด้านความสะอาดสูง เช่น

การผลิตเซมิคอนดักเตอร์อาหารและยา

ประเภทท่อระบายน้ำ*2 ประเภทท่อระบายน้ำอัตโนมัติ / ประเภทท่อระบายน้ำแบบแมนนวล
ประเภทการรวมกัน FRL ใช้เพื่อระบุอุปกรณ์ที่ต้องใช้การหล่อลื่นภายนอกอย่างชัดเจน
FR ประเภทพื้นฐาน เหมาะสำหรับส่วนประกอบการหล่อลื่นด้วยตนเองทั้งหมด

*1) ขนาดพอร์ต ไม่ควรเล็ก กว่าขนาดท่อหลักเพื่อหลีกเลี่ยงความต้านทานการไหลพิเศษ

*2) หากเจ้าหน้าที่บำรุงรักษาไม่สามารถตรวจสอบได้บ่อยครั้งหรือติดตั้งหน่วย FRL ในตำแหน่งที่ยากต่อการดูแนะนำให้ใช้ประเภทท่อระบายน้ำอัตโนมัติ

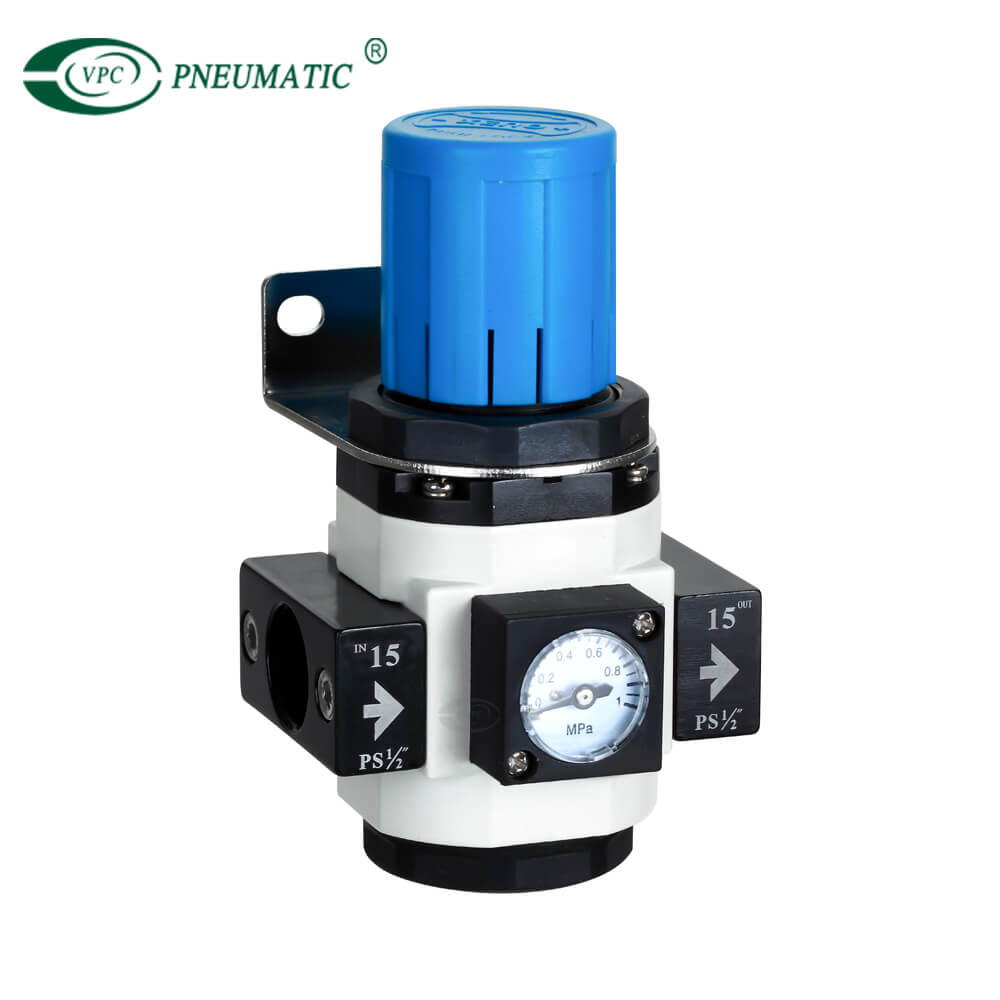

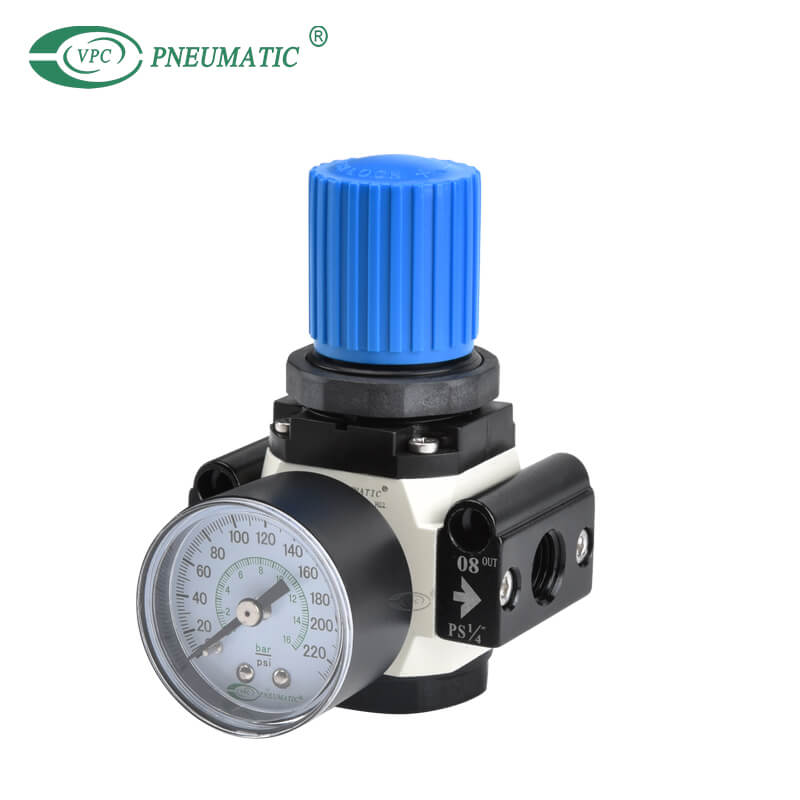

วาล์วควบคุมแรงดันอากาศพร้อมมาตรวัด

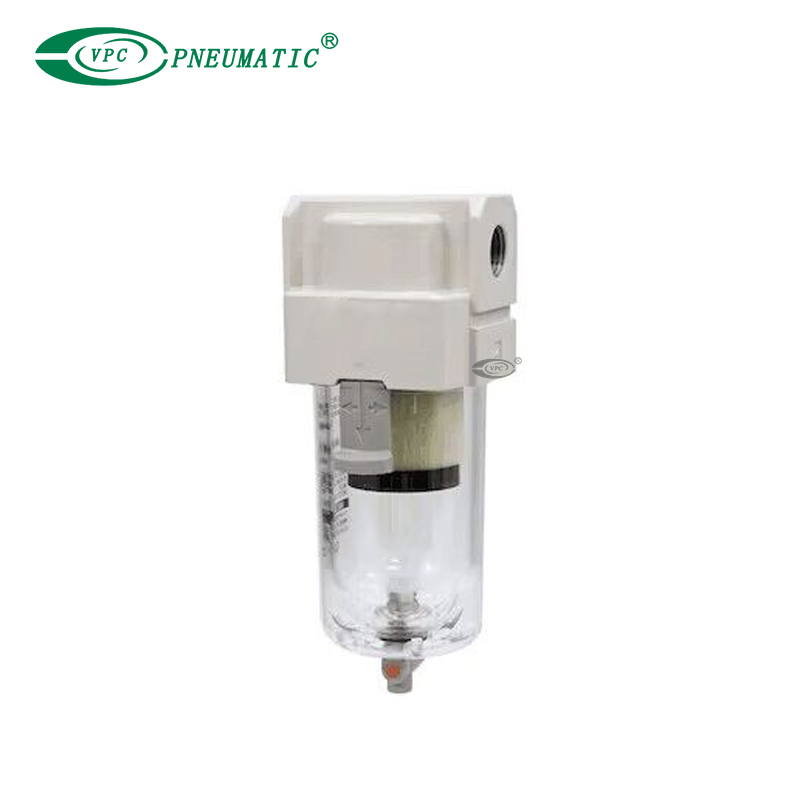

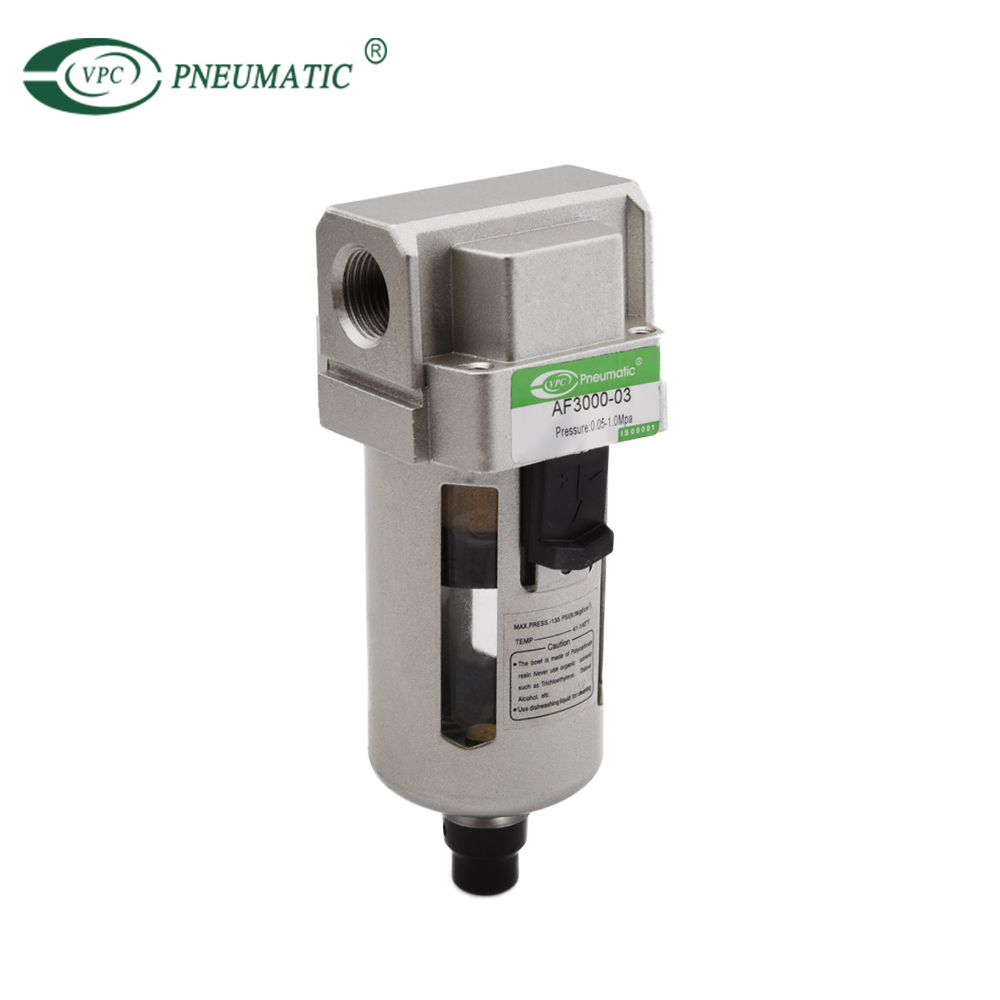

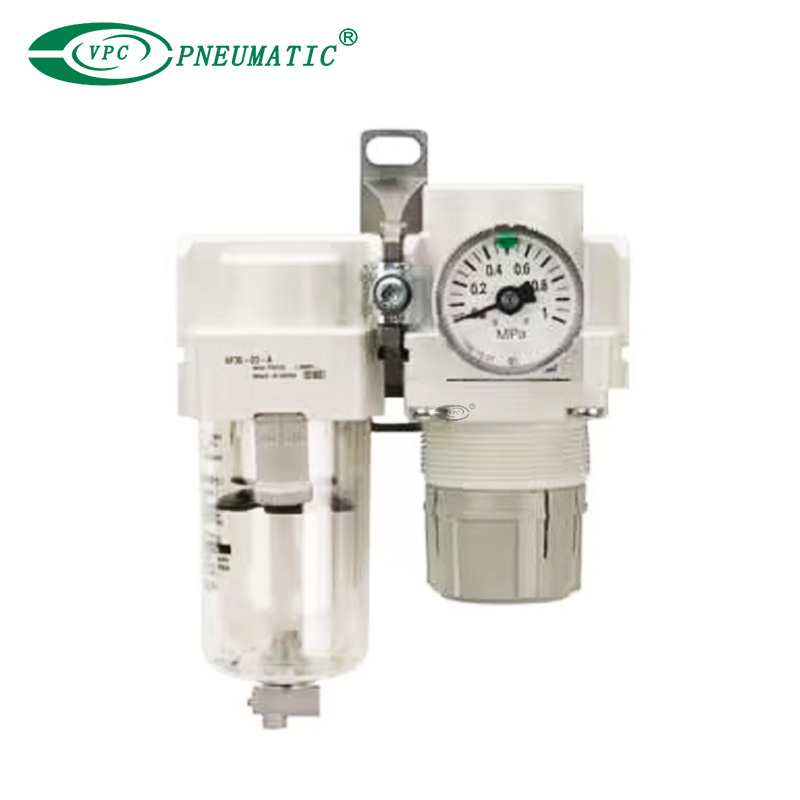

AC30B-D ตัวกรองอากาศ

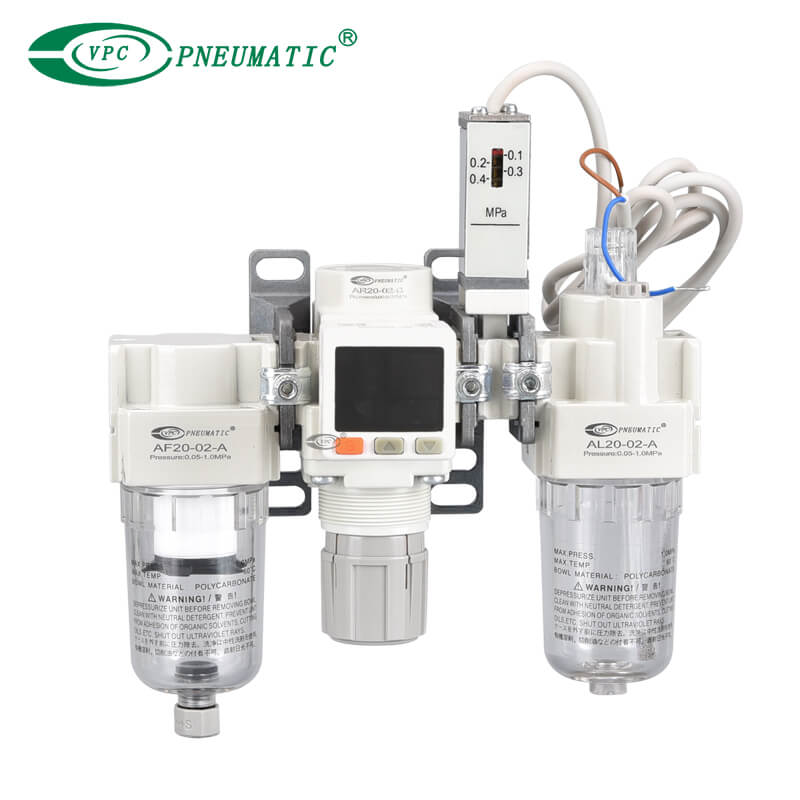

AC20-02-A

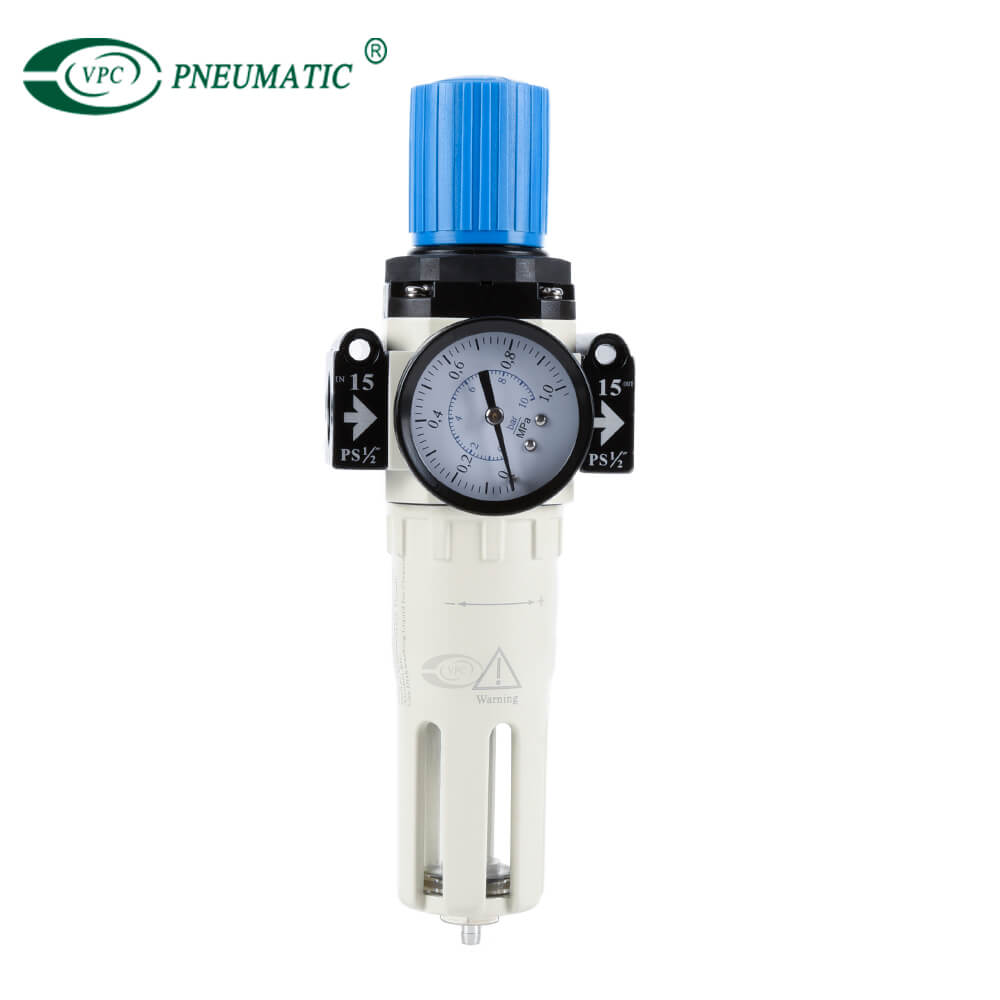

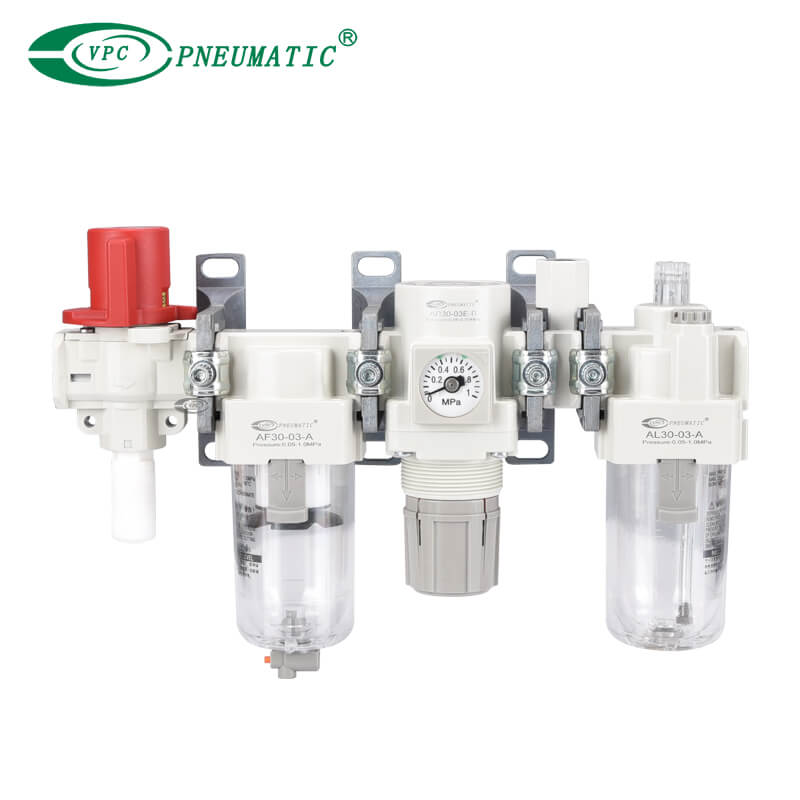

AC30-VD (2)


5. การติดตั้งและบำรุงรักษาหน่วยบริการอากาศ

การติดตั้ง

  • ทิศทาง : ติดตั้งตาม ลูกศรทิศทางการไหลของอากาศ บนเครื่อง (โดยปกติจะอยู่ในลำดับ F → R → L) ตัว กรอง เป็นอันดับแรกเสมอ

  • ตำแหน่ง : ติดตั้งให้ใกล้กับ อุปกรณ์ที่ใช้อากาศ มากที่สุด และตรวจสอบให้แน่ใจว่ามาตรวัดความดันถ้วยระบายน้ำและ Oiler นั้นเข้าถึงได้ง่าย

  • การสนับสนุน : สำหรับหน่วยที่ใหญ่ขึ้นให้ใช้วงเล็บเพื่อแก้ไขและหลีกเลี่ยงการโหลดมากเกินไปบนท่อ

การบำรุงรักษา

  • การเปลี่ยนองค์ประกอบตัวกรอง : แทนที่ทุก 2 ปีหรือเมื่อแรงดันลดลงเกิน 0.1 MPa (1 บาร์)

  • การระบายน้ำปกติ : ตรวจสอบและระบายกับดักน้ำทุกวันหรือรายสัปดาห์

  • การปรับความดัน : ตรวจสอบและปรับตัวควบคุมอย่างสม่ำเสมอเพื่อรักษาความดันเอาท์พุทที่สอดคล้องกัน

  • ระดับน้ำมัน Oiler : ตรวจสอบให้แน่ใจว่าอ่างเก็บน้ำน้ำมันเต็มไปด้วยประเภทที่ถูกต้องและปริมาณน้ำมันเพื่อ หลีกเลี่ยงการทำงานแห้ง.


หน่วยบริการอากาศให้ อากาศ ที่มีความเสถียร , และ หล่อลื่น อากาศ ผ่านส่วนประกอบ FRL (ตัวกรองตัวควบคุมและสารหล่อลื่น) เพื่อให้แน่ใจว่าการทำงานของระบบมีประสิทธิภาพ พวกเขามีการใช้กันอย่างแพร่หลายในการผลิตยานยนต์ อาหาร และ เครื่องดื่ม อุตสาหกรรม ยาและ สิ่งทอ และเป็นการรับประกันที่สำคัญสำหรับระบบอัตโนมัติอุตสาหกรรม

เรานำเสนอ ที่หลากหลาย หน่วย หากคุณมีคำถามใด ๆ เกี่ยวกับการเลือกหรือการจับคู่โปรด FRL ประสิทธิภาพสูง ติดต่อ VPC Pneumatic!

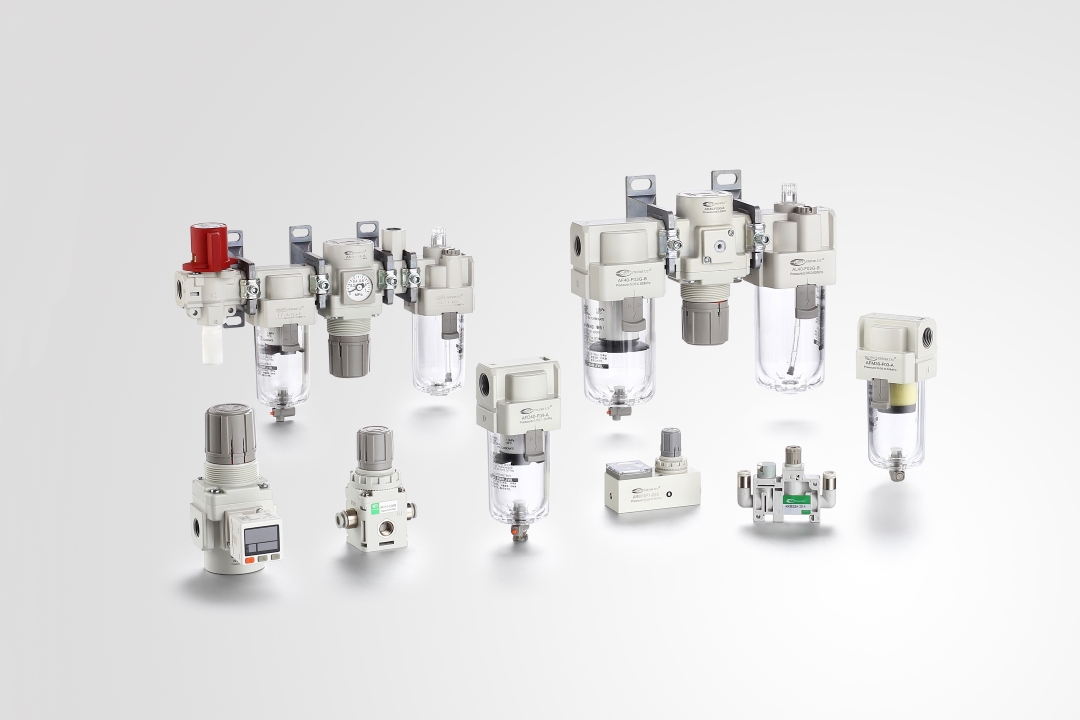

หน่วยเตรียมอากาศเซเรีย
นิวเมติก FRL


คำถามที่พบบ่อย

1. หน่วย FRL หมายถึงอะไร?

หน่วย FRL เป็นตัวย่อสำหรับ หน่วยเตรียมอากาศ ประกอบด้วยสามองค์ประกอบหลัก: ตัวกรอง , ตัวกรอง และ หล่อลื่น.


2. ระบบนิวเมติกต้องการการหล่อลื่นหรือไม่?

ใช้ 'l ' (หล่อลื่น) เฉพาะในกรณีที่คู่มืออุปกรณ์ของคุณ ต้องการการหล่อลื่นภายนอก โดย เฉพาะ หากอุปกรณ์ดาวน์สตรีมของคุณคือการหล่อลื่นด้วยตนเองคุณควรเลือกชุดค่าผสม FR (ตัวกรอง + ตัวควบคุม) โดยไม่ต้องใช้น้ำมันหล่อลื่น เรา นำเสนอทั้งชุดค่าผสม เพื่อความสะดวกของคุณ


3. ทำไมตัวควบคุมความดันของฉันไม่สามารถรับแรงกดดันได้?

  • ตรวจสอบกลไกการล็อค : ตรวจสอบให้แน่ใจว่าปุ่มปรับอยู่ในตำแหน่ง ' ปลดล็อค ' (โดยปกติจะดึงขึ้นหรือหมุน)

  • ตรวจสอบความดันเข้า : ตรวจสอบให้แน่ใจว่าแรงดันต้นน้ำที่เข้าสู่ FRL นั้นสูงพอ หน่วยงานกำกับดูแลสามารถลดแรงกดดันได้เท่านั้นไม่เพิ่มขึ้น แรงดันที่ตั้งไว้ของคุณจะต้องต่ำกว่าแรงดันอุปทาน

  • ตรวจสอบการไหลล้นไหล : หากการใช้อากาศดาวน์สตรีม สูงเกินไป และ สูงกว่าการไหลของ FRL ความดันอาจลดลงอย่างรวดเร็วเมื่ออุปกรณ์เริ่มต้น ลองปิดอุปกรณ์ดาวน์สตรีมเพื่อดูว่าแรงดันคงที่หรือไม่

  • ความล้มเหลวภายใน : หากทั้งหมดข้างต้นเป็นเรื่องปกติปัญหาอาจเป็นไดอะแฟรมที่เสียหายสปริงแตกหรือการอุดตันจากเศษซาก ในกรณีนี้ติดต่อซัพพลายเออร์ของคุณสำหรับชุดซ่อมหรือเปลี่ยนตัวควบคุม

4. ฉันควรเปลี่ยนองค์ประกอบตัวกรองบ่อยแค่ไหน?

ขึ้นอยู่กับ คุณภาพอากาศ และ ความถี่ในการใช้งาน ของ คุณ โดยทั่วไปขอแนะนำให้เปลี่ยนทุก ๆ 6 ถึง 12 เดือนหรือเมื่อคุณสังเกตเห็นความดันลดลงอย่างมีนัยสำคัญในมาตรวัดความดันเมื่อหน่วยไม่ได้ใช้งาน


5. ควรใส่น้ำมันอะไรในหน่วยบริการอากาศ?

คุณควรใช้น้ำมันหล่อลื่นที่ออกแบบมาโดยเฉพาะสำหรับระบบนิวเมติก (โดยปกติแล้ว ISO VG32 หรือความหนืดที่คล้ายกัน) อย่าใช้น้ำมันเครื่องธรรมดาหรือน้ำมันไฮดรอลิก
