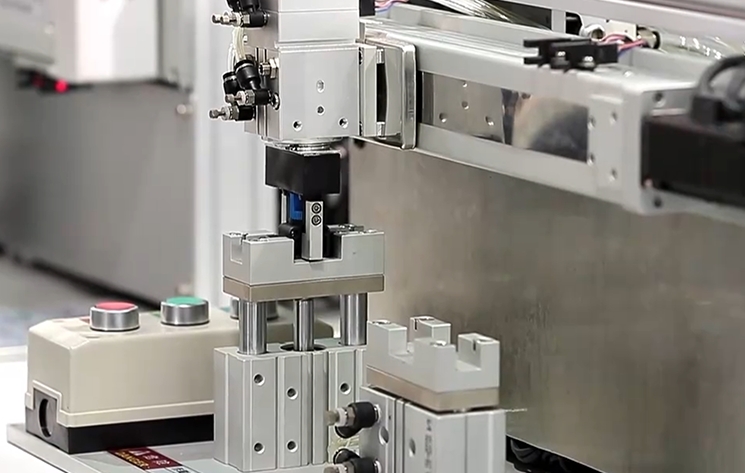

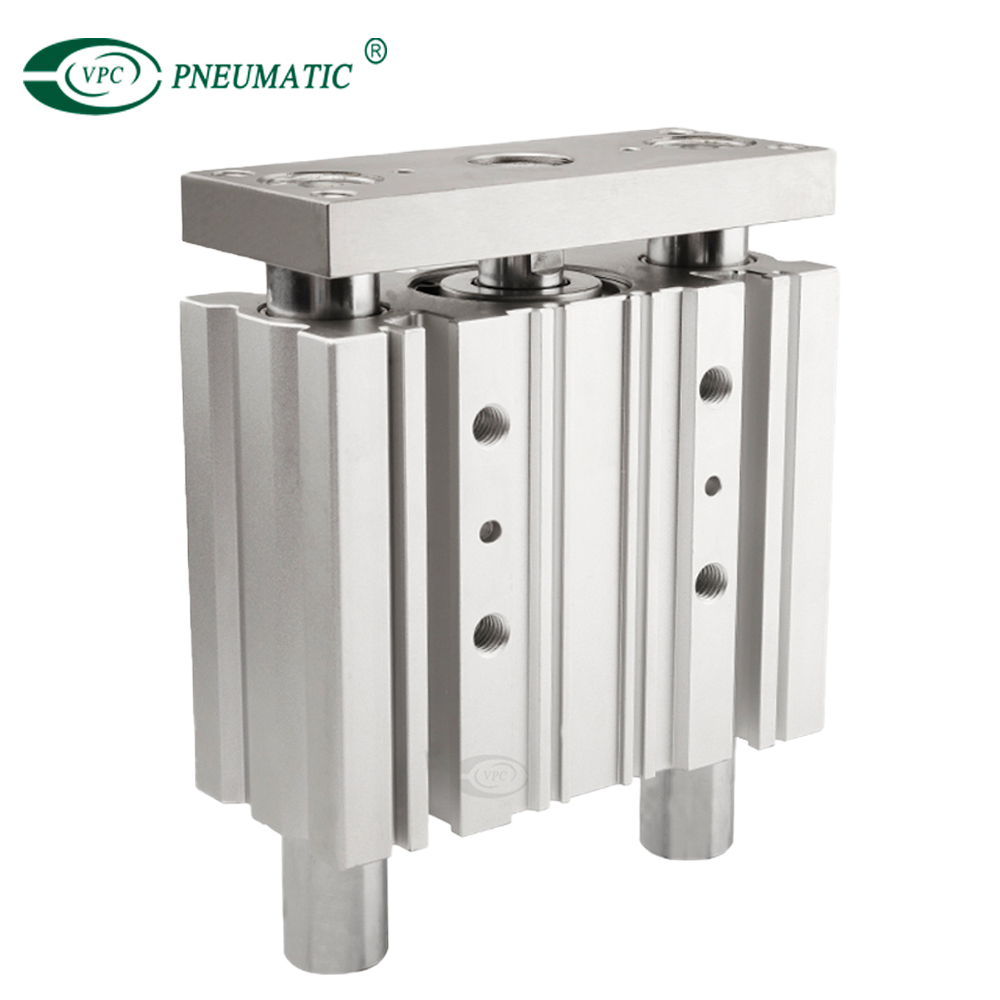

MGP Series Cylinder Guided Cylinder รวมตัวถังทรงกระบอกและแกนนำ เพลา คู่มือในตัว แยกการรองรับการโหลดอย่างมีประสิทธิภาพจากการเคลื่อนที่ของก้านลูกสูบและส่วนการปิดผนึกซึ่งสามารถลดการสึกหรอของก้านลูกสูบและซีลได้อย่างมีประสิทธิภาพและปรับปรุงความทนทานและความเสถียรของกระบอกสูบ มีการใช้กันอย่างแพร่หลายในการจัดการวัสดุอัตโนมัติเช่น การผลักดัน , การยกตัวขึ้น , และ การ วางตำแหน่งที่แม่นยำ.
ในฐานะรุ่นพื้นฐาน MGP Series Compact Guide Cylinder มีคุณสมบัติดังต่อไปนี้:
มี สามประเภทแบริ่งคู่มือ
สวิตช์กกแม่เหล็กเสริม, เบาะอากาศ, ล็อคปลาย
มี เส้นผ่านศูนย์กลางของกระบอกสูบที่แตกต่างกัน ( 12-100 มม. ) และจังหวะ (1 0-400 มม .)
สามารถใช้เป็นกระบอกสูบยึดกระบอกสูบและดันกระบอกสูบ
4 วิธีการติดตั้ง
1. ข้อมูลจำเพาะของ MGP Series Series Guide Cylinder
| เบื่อ (มม.) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| การแสดงประเภท | การแสดงสองครั้ง | |||||||||
| ประเภทแบริ่ง | MGPM: Slide Bearing MGPL: Ball Bushing | |||||||||
| ความดันพิสูจน์ | 1.5mpa | |||||||||
| สูงสุด แรงกดดันในการทำงาน | 1.0mpa | |||||||||
| นาที. แรงกดดันในการทำงาน | 0.12MPA | 0.1MPA | ||||||||
| อุณหภูมิในการทำงาน | -10 ถึง 60 ℃ (ไม่มีการแช่แข็ง) | |||||||||
| ช่วงความเร็ว | 50 ถึง 500 มม./s | 50 ถึง 400 มม./s | ||||||||
| ขนาดพอร์ต | m5x0.8 | G1/8 | G1/4 | G3/8 | ||||||

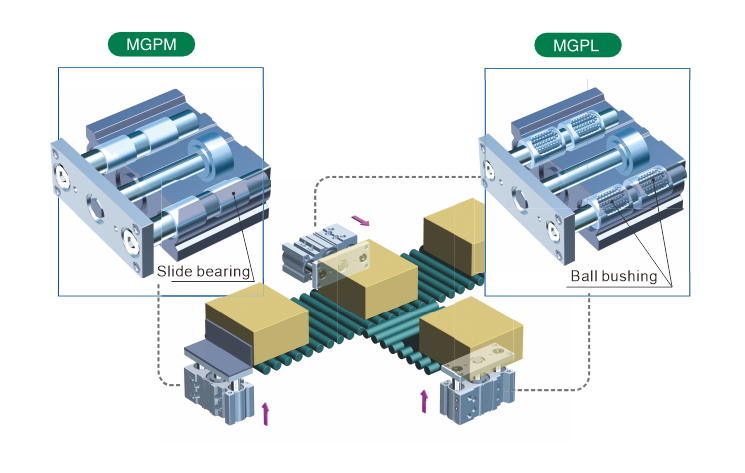

2. ตลับลูกปืนแบบเลื่อนเทียบกับลูกปืนบอล

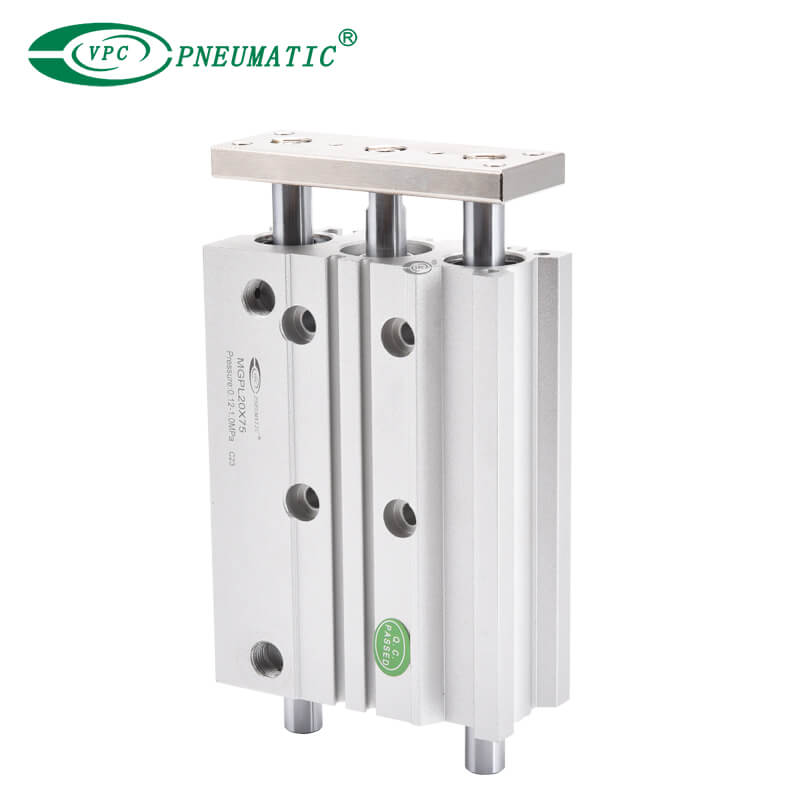

| พิมพ์ | MGPM Guide Guide Cylinder: Slide Bearing | MGPL ขนาดกะทัดรัดไกด์กระบอกสูบ: Ball Bushing |
| หลักการทำงาน | คำแนะนำแท่งสัมผัสโดยตรงกับ บูชสำหรับ การลดแรงเสียดทาน. | แท่งนำทางจะถูกแยกออกจากตลับลูกปืนโดยลูกปืน และ โดยการใช้แรงเสียดทาน. |
| คุณสมบัติ | ความสามารถในการโหลดด้านข้างสูง ②ความต้านทานแรงกระแทกที่แข็งแกร่ง ③ปรับให้เข้ากับสภาพแวดล้อมที่รุนแรง | ①ความแม่นยำในการชี้นำสูง ②ความต้านทานแรงเสียดทานต่ำ ③เหมาะสำหรับการดำเนินงานความถี่สูงในระยะยาว |
| ความแม่นยำแบบไม่หมุน | ± 0.08 ° (12 & 16 มม.) | ± 0.01 ° (12 & 16 มม.) |
| ± 0.07 ° (20 & 25 มม.) | ± 0.09 ° (20 & 25 มม.) | |
| ± 0.06 ° (32 & 40 มม.) | ± 0.08 ° (32 & 40 มม.) | |
| ± 0.05 ° (50 & 63 มม.) | ± 0.06 ° (50 & 63 มม.) | |
| ± 0.04 ° (80 & 100 มม.) | ± 0.05 ° (80 & 100 มม.) | |
| สูงสุด โหลดรัศมี | 1500N | 1,000N |
| การปรับความเร็ว | เหมาะสำหรับการใช้งานความเร็วต่ำหรือการใช้งานที่อยู่กับที่ | เหมาะสำหรับการใช้งานความเร็วสูงหรือความแม่นยำสูง |
| ความต้านทานต่อสิ่งแวดล้อม | เหมาะสำหรับสภาพแวดล้อมการทำงานที่มี ผลกระทบสูง , หรือ ความชื้น สูง ฝุ่น ละออง. | ต้องใช้การปิดผนึกและหล่อลื่นที่ดีเหมาะสำหรับการ ทำความสะอาด, สภาพแวดล้อมที่มีความแม่นยำสูง. |
3. จะติดตั้งและบำรุงรักษากระบอกสูบ MGP ได้อย่างไร?
①วิธีการติดตั้ง
ตัว ถังและแผ่นกั้น มีรูติดตั้ง มีวิธีการติดตั้ง 4 วิธี: การติดตั้งด้านบนการติดตั้งด้านข้างการติดตั้งด้านล่างและการติดตั้งด้านข้าง T-slot

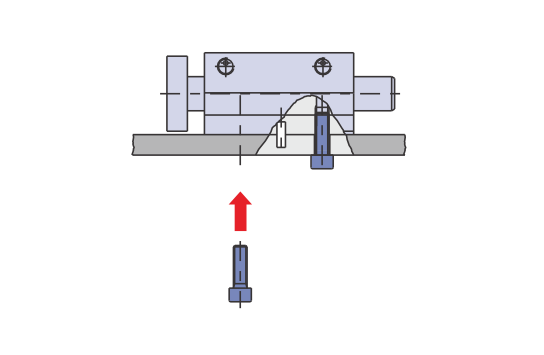

การติดตั้งบนสุด

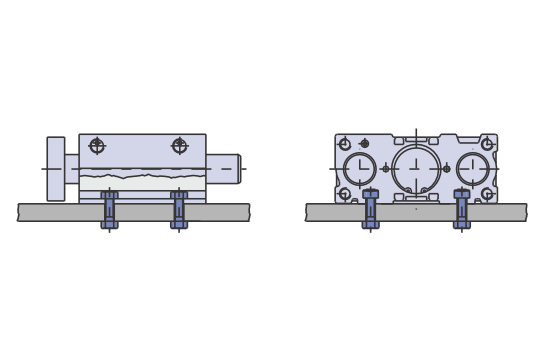

การติดตั้งด้านข้าง

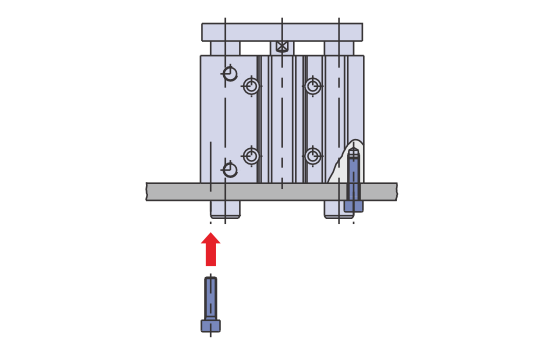

การติดตั้งด้านล่าง
การติดตั้งด้าน T-slot
②การบำรุงรักษา
ตรวจสอบแท่งลูกสูบและ พื้นผิว คู่มือ ซีลก้านลูกสูบและพื้นผิวด้านนอกทรงกระบอก ความเสียหายหรือเกิดสนิมในส่วนเหล่านี้อาจ เพิ่มความเสียดทาน และนำไปสู่สถานการณ์ที่เป็นอันตราย
เปลี่ยนซีล เมื่อการรั่วไหลของอากาศเกินค่าที่อนุญาต
การรั่วไหลภายใน: 10 ซม. 3/นาที (ANR)
การรั่วไหลภายนอก: 5 ซม. 3/นาที (ANR)
ทำความสะอาดฝุ่น บนพื้นผิวด้านนอกของแอคทูเอเตอร์และตัวยึดติดตั้ง เป็นประจำ
ตรวจสอบ เป็นประจำ การหล่อลื่น .
4. การเลือกรุ่นและแอปพลิเคชัน
| ประเภทสถานการณ์แอปพลิเคชัน | สถานการณ์เฉพาะ | แบบจำลอง |
| ชุดประกอบตำแหน่งที่มีความแม่นยำสูง | การวางตำแหน่งโมดูลกล้อง, ชุดประกอบแสง, พินแผงวงจร PCB | MGPL |
| การเคลื่อนไหวแบบลูกสูบความถี่สูง | เอาชนะสาย> 60 ครั้ง/นาที การเรียงลำดับอัตโนมัติความเร็วสูง | MGPL |
| การปั๊มการทำงานหนักหนัก | การจับยึดการเจาะชิ้นงานชิ้นงาน blanking หุ่นยนต์เชื่อมต่อหุ่นยนต์ | MGPM |
| สภาพแวดล้อมที่มีฝุ่นหรือฝุ่นละออง | เครื่องจักรงานไม้, อุปกรณ์บด, สภาพแวดล้อมของฝุ่นโลหะ | MGPM |
| ไม่มีการหล่อลื่น | เครื่องจักรอาหาร ห้องสะอาด | MGPM |
| พื้นที่เล็ก ๆ การเคลื่อนไหวช้า | การจัดการเวเฟอร์เซมิคอนดักเตอร์ , การกระจัดของชิป | MGPL |
คำถามที่พบบ่อย:
1. ความแตกต่างระหว่างกระบอกสูบ MGP และกระบอกสูบขนาดกะทัดรัดอื่น ๆ คืออะไร?
ทรงกระบอก MGP Series มี เพลาคู่มือในตัว ความสามารถในการโหลดด้านสูงและฟังก์ชั่นที่ไม่หมุนเวียนเหมาะสำหรับการโหลดที่ซับซ้อนและความต้องการที่มีความแม่นยำสูง ในขณะที่กระบอกสูบขนาดกะทัดรัดทั่วไป ไม่มีแท่งนำทาง หรือ ฟังก์ชั่นคู่มือที่อ่อนแอ เหมาะสำหรับการกดเชิงเส้นหรือข้อ จำกัด ตำแหน่ง
2. MGPL สามารถแทนที่ MGPM สำหรับการโอเวอร์โหลดได้หรือไม่?
เลขที่ . ตลับลูกปืนมีความสามารถในการโหลดต่ำและการโอเวอร์โหลดอาจทำให้แทร็กเปลี่ยนรูปได้
3. ประเภทแบริ่งมีผลต่อประสิทธิภาพของกระบอกสูบอย่างไร?
ประเภทแบริ่งโดยตรงจะกำหนด ความแม่นยำในการเคลื่อนที่ของ ความสามารถในการรับ , น้ำหนัก , แรงเสียดทาน ชีวิตและสภาพแวดล้อมที่ใช้งานได้ของกระบอกสูบ

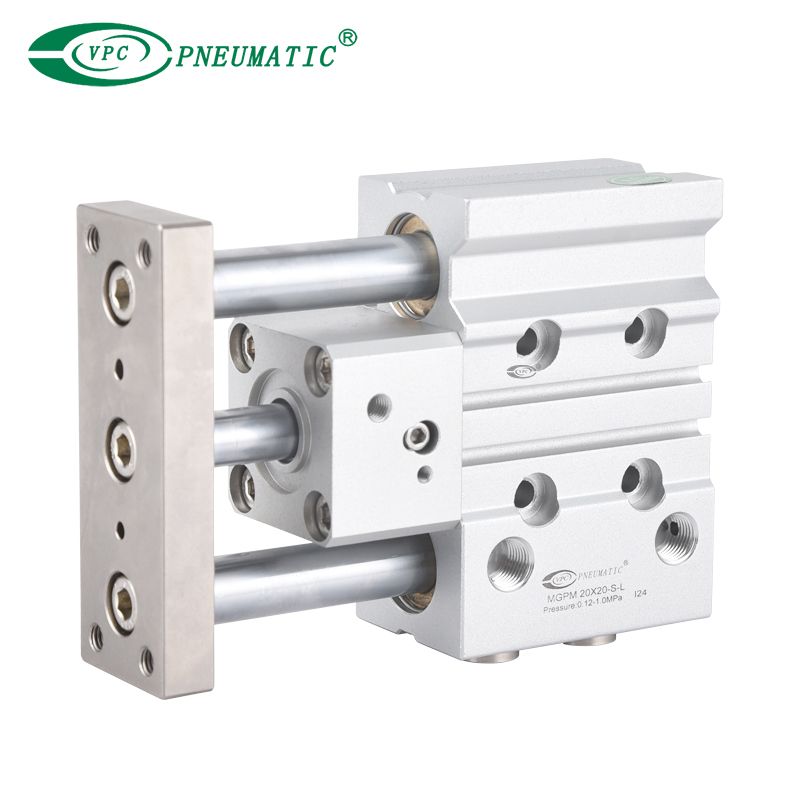

4. กระบอกสูบขนาดกะทัดรัด MLGP คืออะไร?
MLGP ประเภท ล็อค แบบบาง ๆ ที่มีแท่งนำทางมีกลไกการล็อคที่ล็อคก้านลูกสูบอย่างปลอดภัยแม้ว่าแหล่งอากาศจะถูกตัดการเชื่อมต่อหรือความดันอากาศหมดลงป้องกันตำแหน่งกระบอกสูบจาก การ เปลี่ยนแปลงหรือโหลดจากการลื่น
หยุดเป็นไปได้ที่ตำแหน่งจังหวะใด ๆ
ป้องกันการเคลื่อนไหวที่ล้มและไม่ได้ตั้งใจ
ตำแหน่งล็อคต่างๆ
ฟังก์ชั่นการเปิดตัวด้วยตนเอง
5. ข้อควรระวังเมื่อติดตั้งกระบอกสูบ MGP คืออะไร?
① Guide Rod ผ่านการจองรู : เมื่อ การติดตั้งด้านล่าง ต้องใช้ก้านนำผ่านรูบนพื้นเพื่อให้แน่ใจว่าแกนนำไม่ได้ถูกปิดกั้นเมื่อขยายออกไป
② ข้อกำหนดการจัดตำแหน่ง : กระบอกสูบและโหลด ควรจัดตำแหน่งอย่างดี เพื่อหลีกเลี่ยงแรงด้านข้างที่มากเกินไปและความเสียหายต่อแกนนำและซีล
③ กระชับแน่น : ใช้สกรูของข้อกำหนดที่เหมาะสมและกระชับตาม แรงบิดที่แนะนำ เพื่อป้องกันการคลายหรือการสั่นสะเทือน
④ พื้นที่การเดินทาง : ตรวจสอบให้แน่ใจว่ามีพื้นที่เพียงพอสำหรับแกนนำที่จะขยายและถอยกลับเพื่อ หลีกเลี่ยงการชนหรือติดขัด.
ข้างต้นคือพารามิเตอร์เฉพาะวิธีการติดตั้งแอปพลิเคชันและการเลือกกระบอกสูบขนาดกะทัดรัดของ MGP Series รวมถึงคำตอบสำหรับคำถามที่เกี่ยวข้อง หากคุณมีคำถามอื่น ๆ เช่นวิธีการสั่งซื้อ MGP/MGPM/MGPL คู่มือขนาดกะทัดรัดกระบอกสูบ VPC สามารถให้คำตอบและทีมงานขายได้ ยินดีต้อนรับที่จะ ปรึกษา VPC Pneumatic.
