วิธีการเดินสายไฟและติดตั้งโซลินอยด์วาล์วแบบนิวแมติก

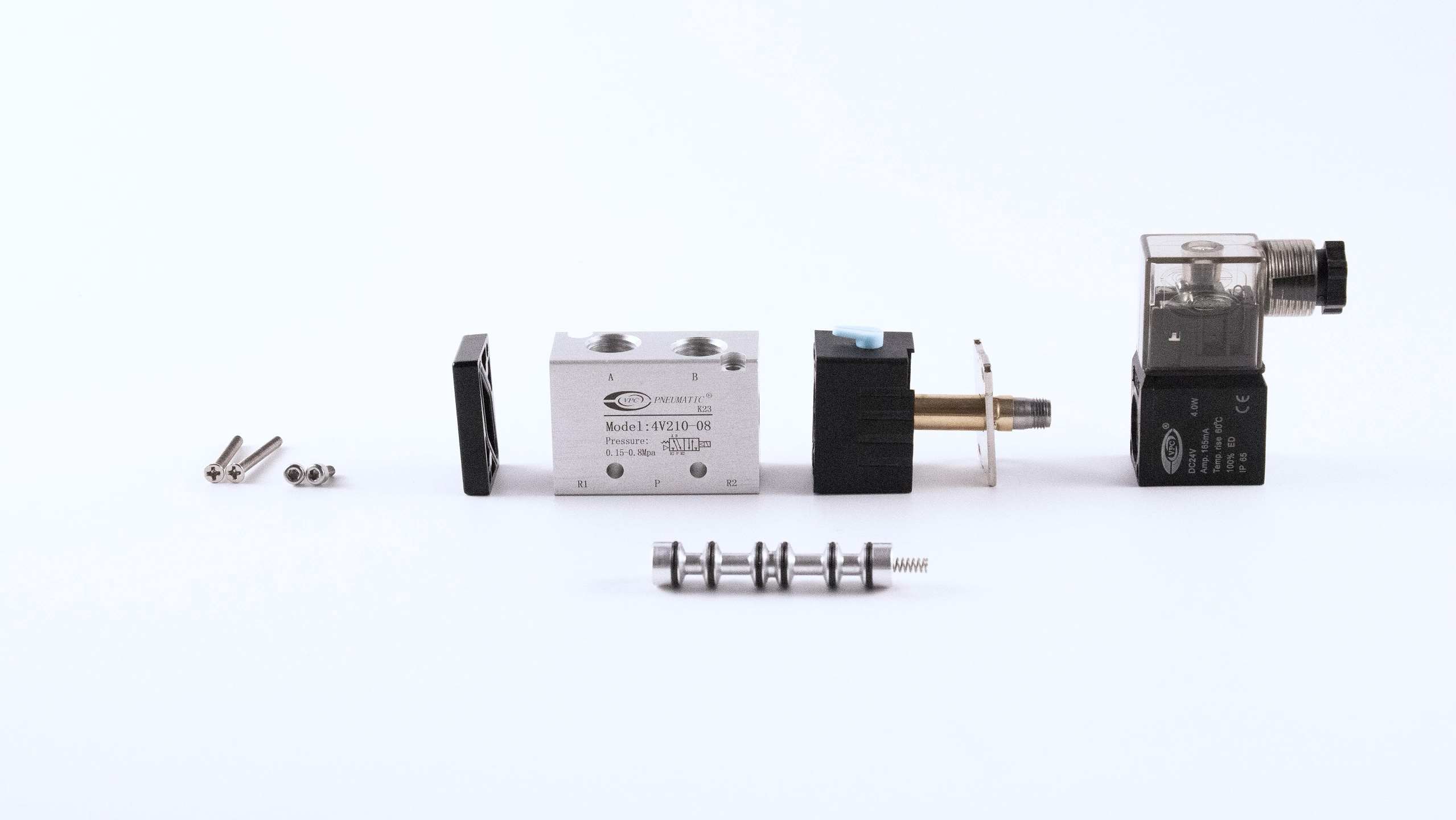

ที่ นิวแมติกโซลินอยด์วาล์ว ประกอบด้วยก.เป็นหลัก ตัววาล์ว, แกนวาล์ว, ฤดูใบไม้ผลิ และ ขดลวดโซลินอยด์- เมื่อขดลวดโซลินอยด์ถูกกระตุ้นด้วยกระแสไฟฟ้า มันจะสร้าง สนามแม่เหล็ก- สนามนี้จะเคลื่อนแกนวาล์วภายในวาล์ว เปลี่ยนตำแหน่งของวาล์ว และปล่อยให้อากาศหรือของเหลวไหลจากช่องทางเข้าไปยังพอร์ตหนึ่งของกระบอกสูบในขณะที่พอร์ตของกระบอกสูบอีกอันเชื่อมต่อกับไอเสียดำเนินการติดตั้ง 4V210-08 โซลินอยด์วาล์ว 2 ตำแหน่ง 5 ทาง ดังตัวอย่าง ตำแหน่ง 2 ตำแหน่งหมายถึง 2 สถานะการทำงาน (เปิด/ปิด) และวิธีที่ 5 หมายถึง 5 พอร์ตของตัววาล์ว

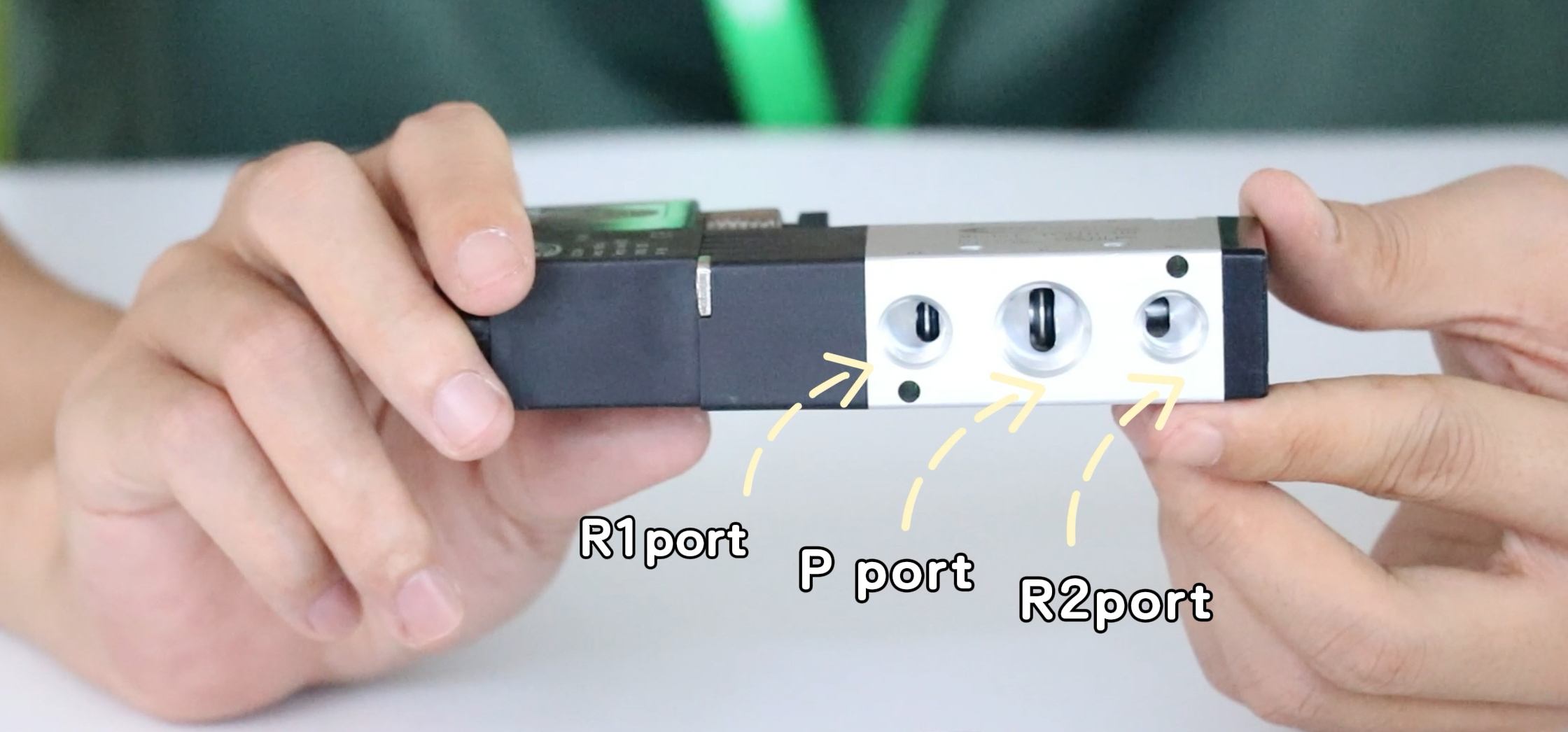

- พอร์ตขาเข้า (P): เชื่อมต่อกับแหล่งอากาศ

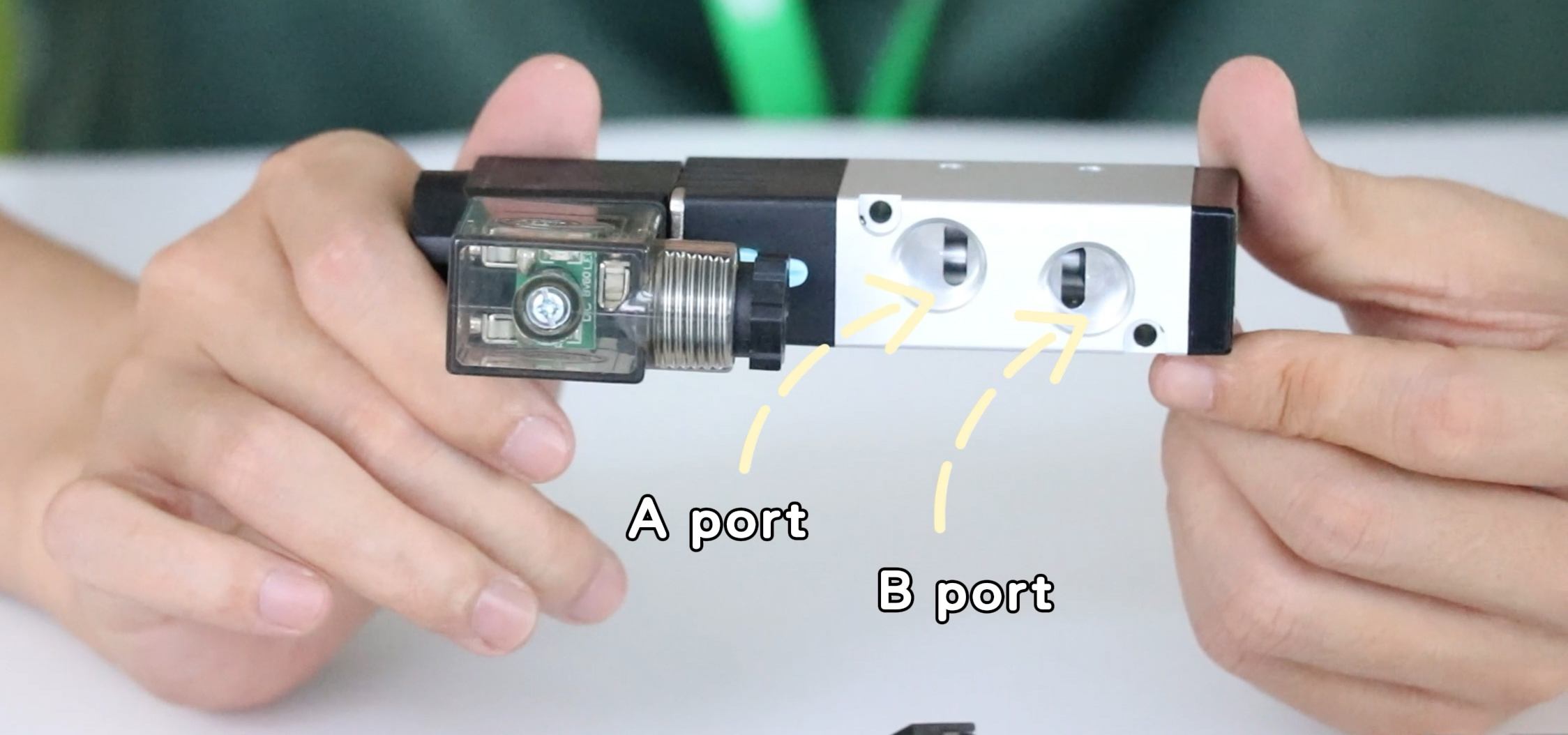

- พอร์ตการทำงาน (A และ B): เชื่อมต่อกับแอคชูเอเตอร์หรืออุปกรณ์

- พอร์ตไอเสีย (R1 และ R2): เชื่อมต่อกับอุปกรณ์ท่อไอเสีย

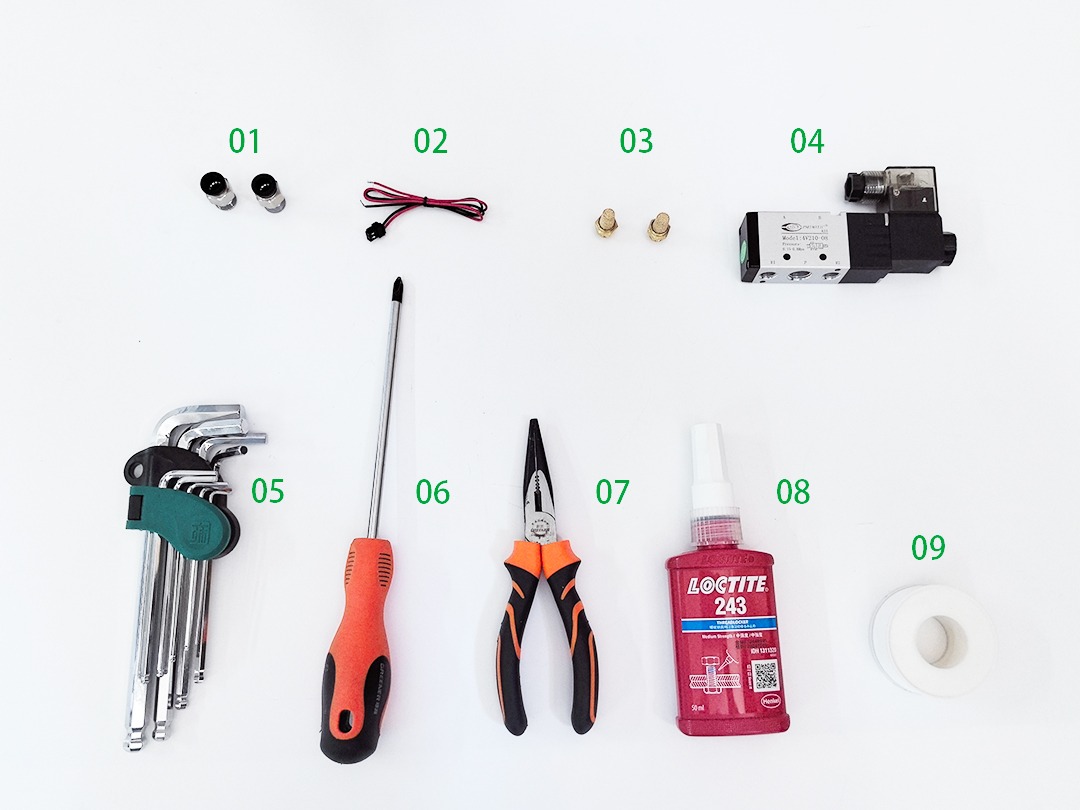

1. การเตรียมการ

*หมายเหตุ: ขนาดที่แท้จริงของอุปกรณ์เสริมที่จะติดตั้งบนโซลินอยด์วาล์วจะมีผลเหนือกว่า

① การติดตั้งของ ขั้วต่อและตัวเก็บเสียง

ขั้วต่อแบบนิวแมติกส์ทั่วไปจำเป็นต้องปิดผนึกด้วยเทปพันเกลียวหรือน้ำยาซีลเกลียวก่อนการติดตั้งเพื่อให้แน่ใจว่าโซลินอยด์วาล์วมีการปิดผนึกระหว่างการทำงาน ข้อต่อลมพร้อมโอริง ซีลไม่จำเป็นต้องปิดผนึกและสามารถติดตั้งได้โดยตรง

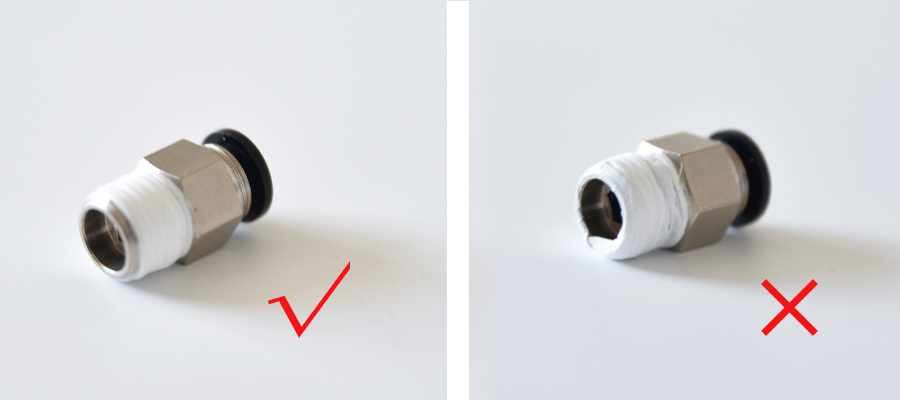

วิธีการปิดผนึก 1: เทปปิดผนึกเกลียว

- ตัดเทปปิดผนึกเกลียวที่สามารถพันรอบขั้วต่อได้ 3 ถึง 4 รอบ (ความยาวเฉพาะสามารถคำนวณได้จากเส้นผ่านศูนย์กลางของเกลียวข้อต่อ)

- ความกว้างของเทปพันเกลียวไม่ควรเกินก้นเกลียวหากกว้างเกินไปสามารถพับและพันแผลได้ พันเทปพันเกลียวรอบๆ เกลียวในทิศทางทวนเข็มนาฬิกา ไม่มีเสี้ยน ไม่มีเส้นใย และ พื้นผิวเรียบร้อย หลังจากผ่านการรับรองแล้ว

*หมายเหตุ: หากเทปซีลเกลียวยาวเกินเกลียวหรือพันไม่สม่ำเสมอ เศษจะตกลงไปในตัววาล์วในระหว่างกระบวนการบิด ส่งผลให้โซลินอยด์วาล์ว ติดขัดและไม่ทำงาน.

วิธีการปิดผนึก 2: น้ำยาซีลเกลียว

บีบน้ำยาซีลท่อขนาดเท่าถั่วเหลืองลงบนเกลียว อย่าให้เกินเกลียวด้านล่าง จากนั้นขันสกรูเข้ากับช่องของโซลินอยด์วาล์ว เป็นเรื่องปกติที่น้ำยาซีลเกลียวของอุปกรณ์ที่ติดตั้งจะเกินพื้นผิวประมาณ 1 มม.

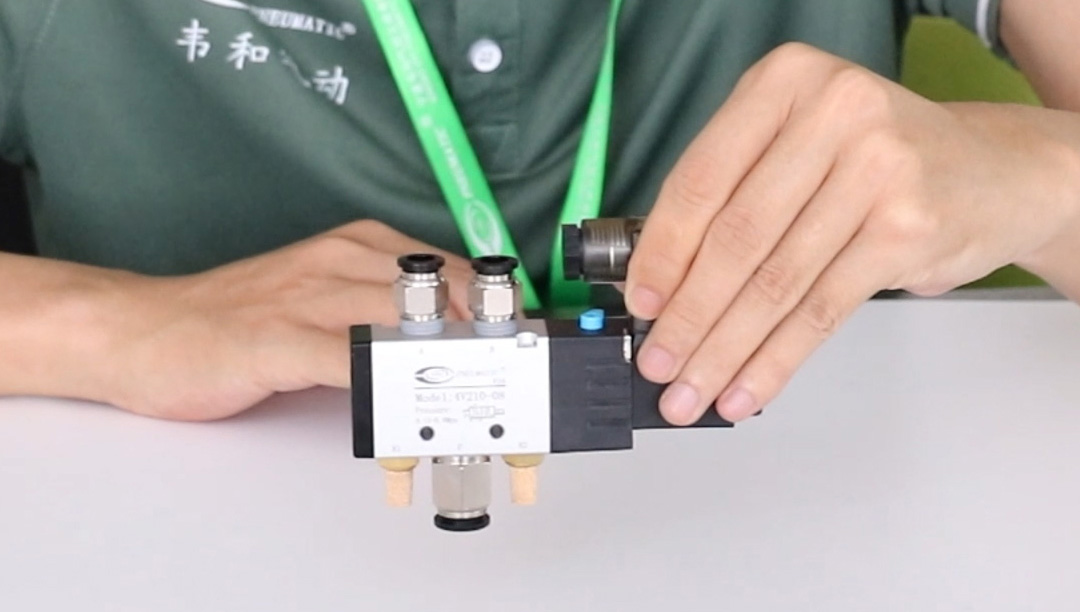

ขันขั้วต่อที่ปิดผนึกเข้าไปใน พอร์ต A, B, P ของโซลินอยด์วาล์วแล้วใส่ท่อลมเพื่อเชื่อมต่อกับ กระบอกลม.

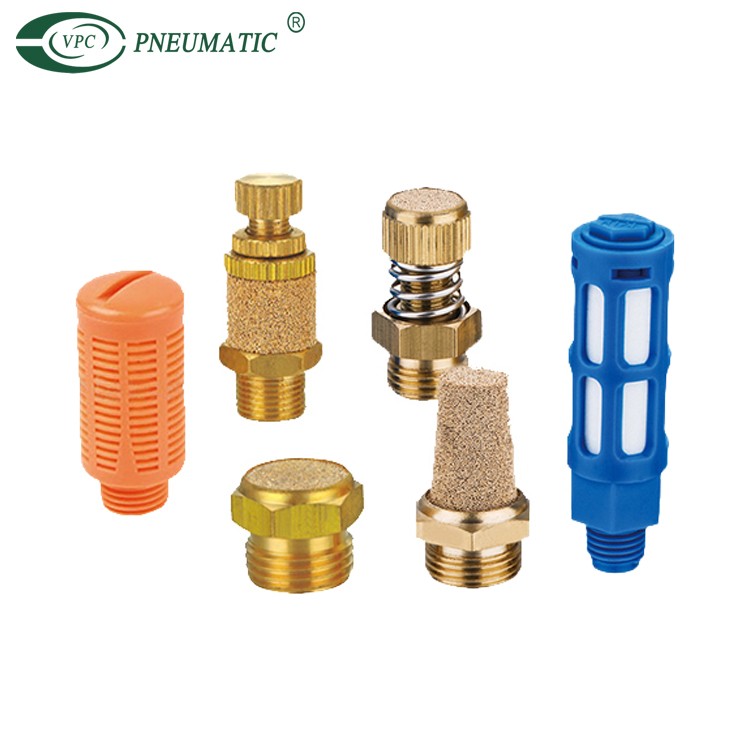

ที่ เครื่องระงับเสียง ถูกขันเข้ากับพอร์ต R1 และ R2 ของโซลินอยด์วาล์วเพื่อ ลดเสียงรบกวนจากท่อไอเสีย.

2 คำแนะนำในการเดินสายไฟขดลวดโซลินอยด์วาล์ว

ก่อนที่จะเดินสายไฟวาล์วโซลินอยด์ คุณสามารถถอดน็อตคอยล์ออกด้วยตนเองเพื่อถอดแยกชิ้นส่วนคอยล์โซลินอยด์เพื่อให้เดินสายในภายหลังได้ง่าย หลังจากแยกชิ้นส่วนคอยล์แล้ว จะแบ่งออกเป็น ขดลวดโซลินอยด์, ปะเก็นกันน้ำ, เทอร์มินัล, ปิดบัง, และ สกรูหัวกลมแบบไขว้.

*หมายเหตุ: ปะเก็นกันน้ำมีความสำคัญมาก อย่าลืมใส่กลับคืนหลังจากถอดออกแล้ว

3 ข้อควรระวังเพื่อความปลอดภัย

- ตรวจสอบให้แน่ใจว่าระบบนิวแมติกถูกลดแรงดันก่อนเริ่มการติดตั้ง

- ตัดการเชื่อมต่อพลังงานเพื่อป้องกันการเริ่มต้นโดยไม่ตั้งใจ

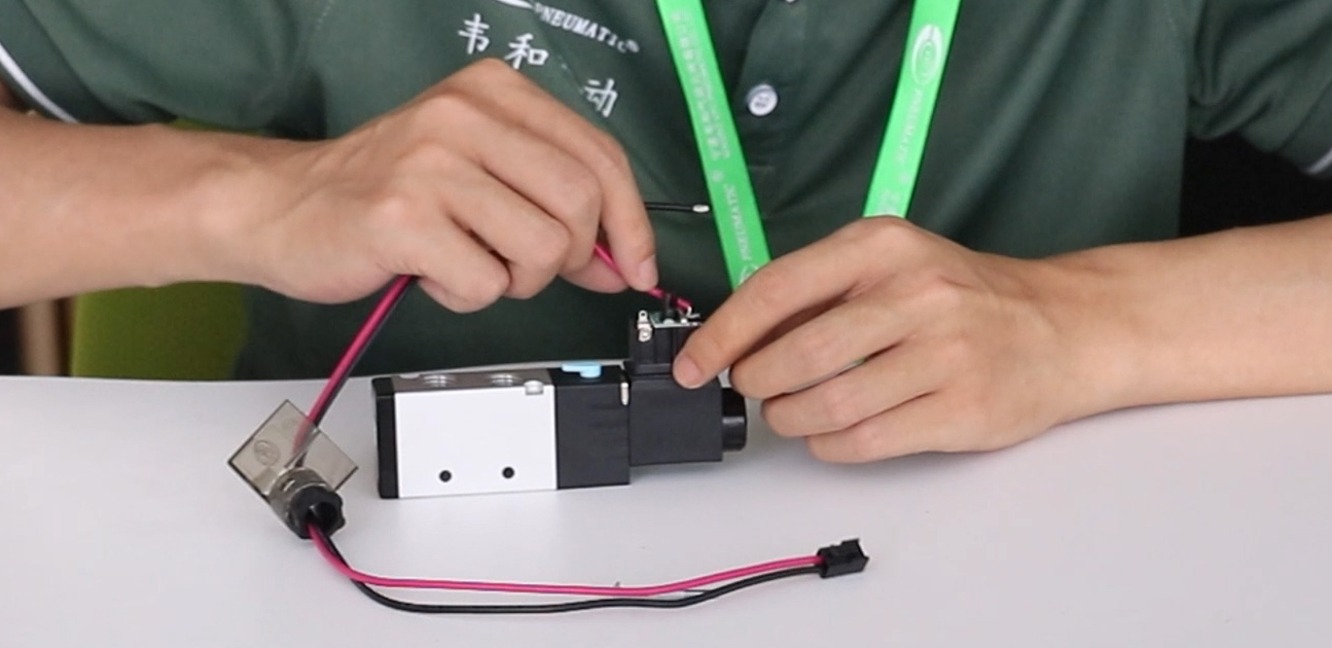

3. การเดินสายไฟ

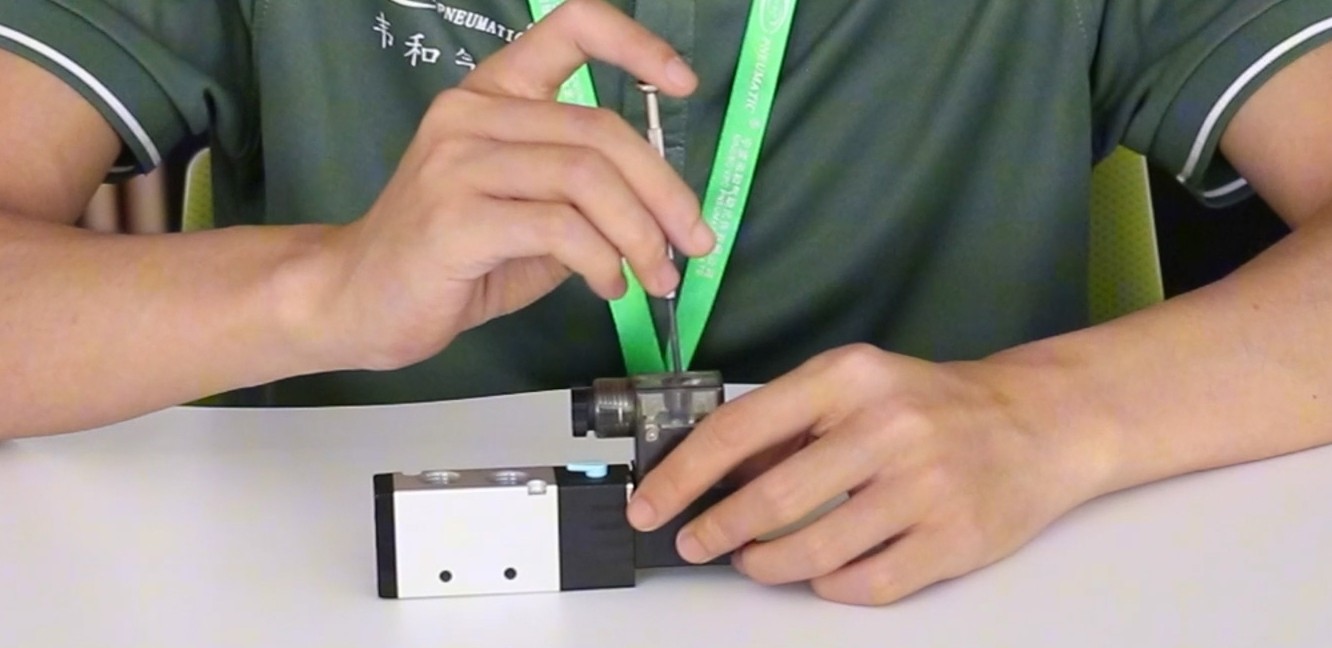

① หลังจากถอดออกแล้ว ขดลวดโซลินอยด์ให้ใช้ไขควงแฉกคลายสกรูบนฝาครอบแล้วถอดฝาครอบออก เมื่อถอดฝาครอบออก ขั้วต่อบางตัวจะถูกดึงออกมาพร้อมกัน ค่อยๆ ดันสกรูฝาครอบของคอยล์เข้ากับด้านข้างของเสายึดเพื่อดันขั้วต่อออก

② มี '+' และ '-' เสาและเครื่องหมายสายดินบนขั้วต่อ โปรดเชื่อมต่อสายไฟตามความต้องการที่แท้จริง

3. หวีสายไฟก่อนที่จะเดินสายไฟ และใช้ที่ปอกสายไฟเพื่อปอกสายไฟหลังจากสอดเข้าไปในฝาครอบแล้ว ขอแนะนำให้ลอกออก 4-5 มม มีความยาว

④ ใช้ไขควงคลายสกรูตามตำแหน่งของขั้วต่อ และ แผ่นดัน จะถูกคลายโดยอัตโนมัติ (หากแผ่นดันไม่เปลี่ยนหลังจากคลายสกรูแล้ว ให้ใช้ไขควงงัด)

⑤ ขันสายไฟที่ปอกเข้าด้วยกันในทิศทางตามเข็มนาฬิกา สอดเข้าไปในขั้วต่อแล้วขันสกรูให้แน่น ควรเสียบสายไฟจนสุดแล้วจึงล็อค (ดึงลวดเล็กน้อยจะได้ไม่หลวมสำหรับ สถานะการล็อคสายไฟ) ปฏิบัติตามการดำเนินการเดิมอีกเส้นหนึ่งจะเสร็จสมบูรณ์

⑥ หลังจากเดินสายไฟเสร็จแล้ว ให้คืนค่าส่วนประกอบคอยล์และสามารถใช้งานได้

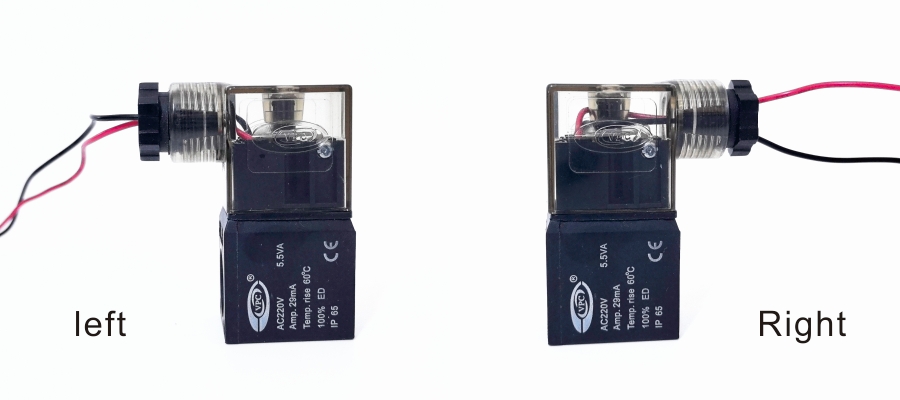

หมายเหตุ: ทิศทางของฝาครอบ สามารถเลือกได้ ตามความต้องการที่แท้จริง

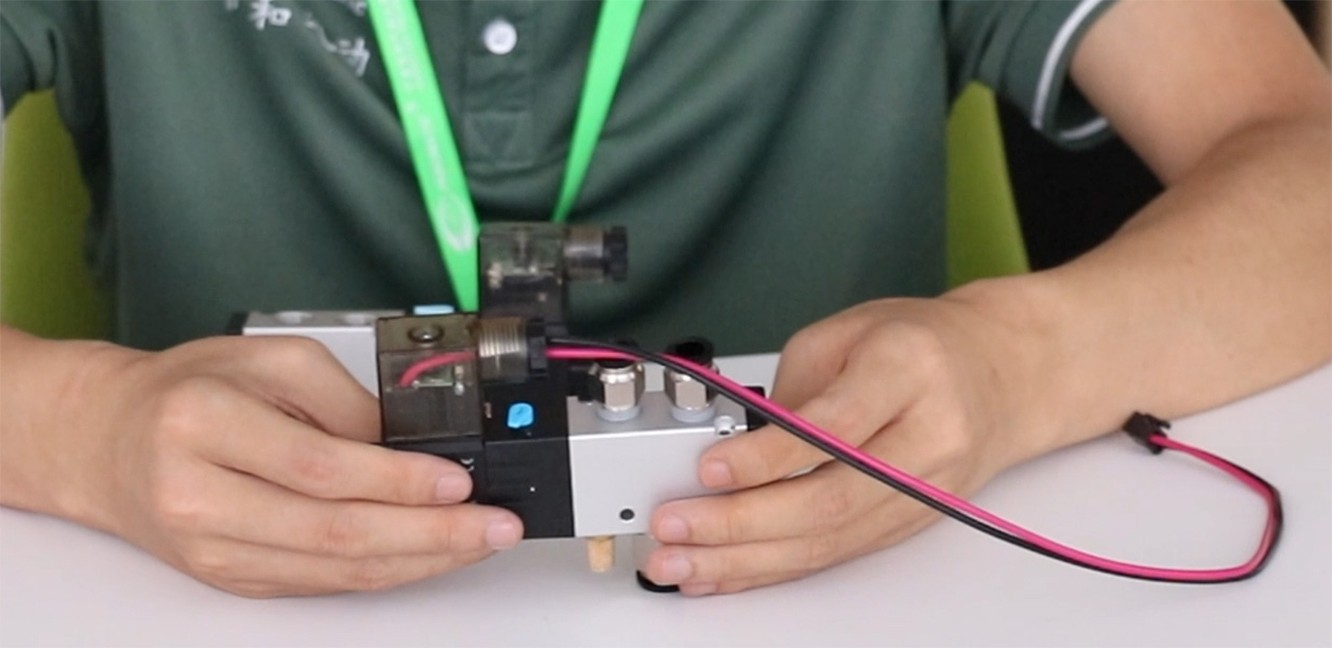

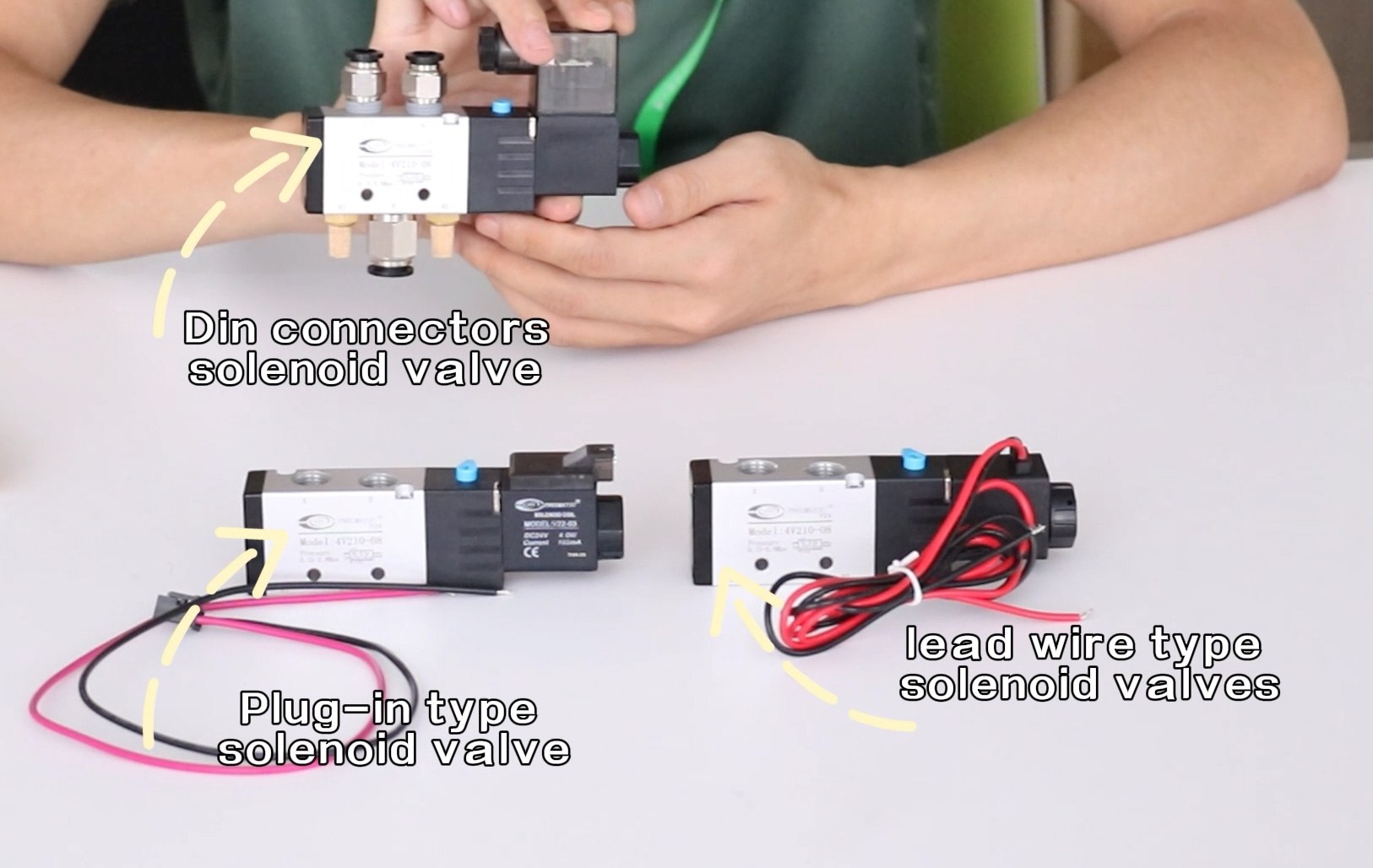

ข้างต้นเป็นวิธีการเดินสายไฟของ โซลินอยด์วาล์วเชื่อมต่อ DIN- ที่ โซลินอยด์วาล์วชนิดลวดตะกั่ว มีแหล่งจ่ายไฟแบบสัมผัสอยู่แล้ว ดังนั้นคุณเพียงแค่ต้องต่อขั้วบวกและขั้วลบที่ปลายทั้งสองด้านของสายไฟเท่านั้น ที่ วาล์วนิวแมติกชนิดปลั๊กอิน เพียงแต่ต้องเสียบสายปลั๊กอินภายนอกเข้ากับอินเทอร์เฟซแล้วเชื่อมต่อแหล่งจ่ายไฟ

4. การเชื่อมต่อไฟฟ้า

- ยืนยันแรงดันไฟฟ้า ข้อกำหนดของโซลินอยด์วาล์ว (เช่น DC 24V 12V, AC 120V 220V)

- เชื่อมต่อสายไฟของโซลินอยด์วาล์วเข้ากับ '+' และ '-- เสา ของแหล่งจ่ายไฟโดยใช้ขั้วต่อที่เหมาะสม

- รับรองว่าเหมาะสม ฉนวนกันความร้อน และความสัมพันธ์อันแน่นแฟ้นเพื่อหลีกเลี่ยง ลัดวงจร หรือสายไฟหลวม

- ทำความคุ้นเคยกับการใช้งานด้วยตนเองของ นิวแมติกโซลินอยด์วาล์ว ล่วงหน้าสำหรับการทดสอบและการใช้งานในกรณีฉุกเฉิน

5. ทดสอบการติดตั้ง

- หลังจากทำการเชื่อมต่อทั้งหมดแล้ว ให้ค่อยๆ เพิ่มแรงดันในท่อลมเพื่อตรวจสอบรอยรั่ว ขันการเชื่อมต่อทั้งหมดให้แน่นหากจำเป็น

- จ่ายไฟโซลินอยด์วาล์วเพื่อทดสอบการทำงาน ยืนยันว่าการเปลี่ยนวาล์วเป็นปกตินั่นก็คือ ไม่มีเสียงรบกวนผิดปกติ, ไม่ใช่การสับเปลี่ยน, การรั่วไหลของอากาศ และปัญหาอื่นๆ

- ยืนยันว่ากระบอกสูบทำงานตามที่คาดไว้ และยืดและหดได้อย่างราบรื่น

6. การปรับเปลี่ยนและบำรุงรักษาขั้นสุดท้าย

- ตรวจสอบอย่างสม่ำเสมอว่าการเชื่อมต่อระบบแอร์แน่นและไม่มีรอยรั่วหรือไม่

- ตรวจสอบการทำงานของโซลินอยด์วาล์วภายใต้สภาวะต่างๆ

- ตรวจสอบให้แน่ใจว่า กระบอกลม ทำงานตามที่ตั้งใจไว้ ขยาย และ ถอยกลับได้อย่างราบรื่น

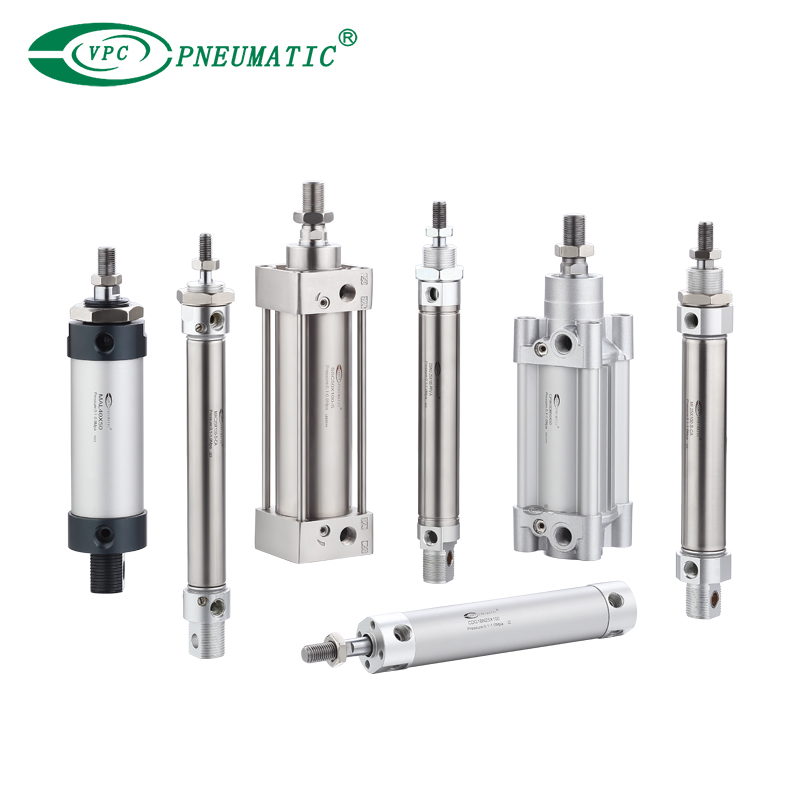

กระบอกลม

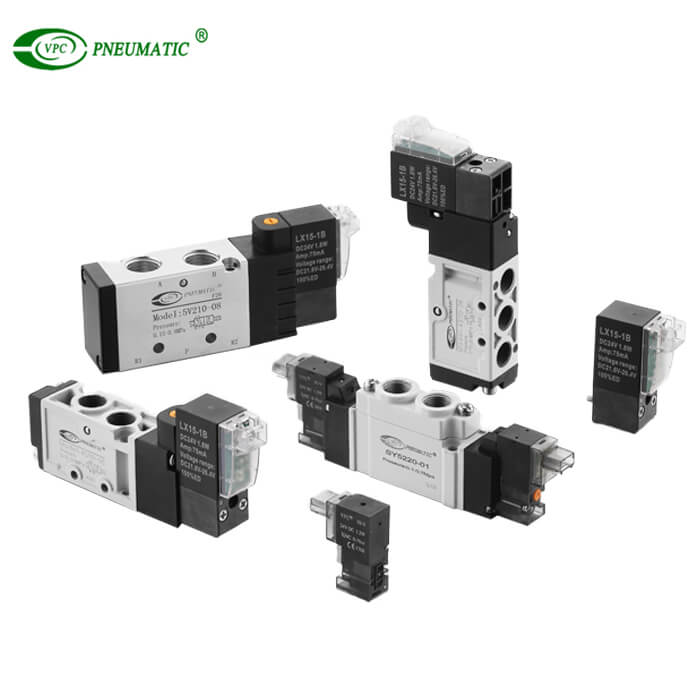

โซลินอยด์วาล์ว

ข้อต่อลม

ตัวเก็บเสียง

นี่คือขั้นตอนในการติดตั้งและเดินสายไฟของโซลินอยด์วาล์ว หากคุณมีคำถามใดๆ เกี่ยวกับโซลินอยด์วาล์วหรือส่วนประกอบเกี่ยวกับนิวแมติกอื่นๆ โปรดอย่าลังเลที่จะตอบ ติดต่อวีพีซี- เรายินดีที่จะช่วยเหลือคุณ
