| สื่อการทำงาน： | |
|---|---|
| อุณหภูมิในการทำงาน： | |
| ช่วงการปรับความดัน： | |
| แรงดันสูงสุด： | |
| หลอดที่ใช้งานได้： | |
| เกลียว： | |
| สีร่างกาย： | |
รายละเอียดสินค้า

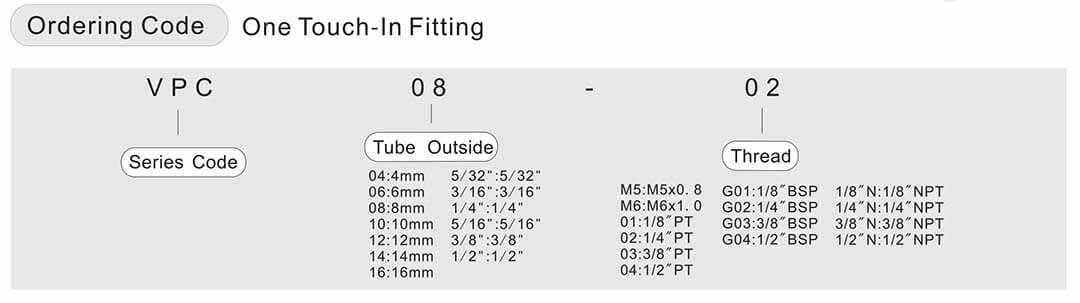

■ ขนาดท่อ
| ท่อ (เมตริก) | ท่อ (นิ้ว) | ||||||||||||
| รหัส | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| ท่อด้านนอก | Ф4 | Ф6 | เอฟ8 | Ф10 | Ф12 | Ф14 | Ф16 | Ф5/32 | Ф3/16 | ฟ1/14 | ฟ5/16 | Ф3/8 | ฟ1/2 |
■ เกลียว
| เกลียว (เมตริก) | ||||||||
| รหัส | ม5 | ม6 | ม8 | ม10 | ม12 | ม14 | ม16 | ม20 |
| เกลียว | M5×0.8 | M6×1.0 | M8×1.0 | M10×1.0 | M12×1.25 | M14×1.5 | M16×1.5 | M20×1.5 |
| เกลียว 55° (R) | |||||
| รหัส | 01 | 02 | 03 | 04 | 06 |
| เกลียว | อาร์1/8 | อาร์1/4 | R3/8 | อาร์1/2 | R3/4 |
| ด้าย (UNF) | เรา เกลียว 60° | |||||
| รหัส | ยู10 | 01น | 02น | 03น | 04น | 06น |
| เกลียว | 10-32UNF | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 | NPT3/4 |
ข้อมูลจำเพาะของผลิตภัณฑ์
| สื่อการทำงาน | อากาศ, สุญญากาศ |
| ช่วงแรงดันใช้งาน | 0 ถึง 0.8Mpa |
| สูงสุดความดัน | 1.2Mpa |
| อุณหภูมิในการทำงาน | 0 ถึง 60 ℃ |
| สายยาง บังคับ | ไนลอน, พียู |
| ท่อ (เมตริก) - เกลียว (R) | ท่อ (นิ้ว) - เกลียว (R) | ท่อ (นิ้ว) - เกลียว (NPT) | |||||
| VPC04-M5 | VPC06-04 | VPC12-02 | VPC1/4-01 | VPC3/8-04 | VPC5/32-1/8'น | VPC1/4-1/4'น | VPC1/2-1/4'น |
| VPC04-M6 | VPC08-01 | VPC12-03 | VPC1/4-02 | วีพีซี1/2-02 | VPC5/32-1/4'น | VPC1/4-3/8'น | VPC1/2-3/8'น |
| VPC04-01 | VPC08-02 | VPC12-04 | วีพีซี1/4-03 | VPC1/2-03 | VPC3/16-1/8'น | VPC5/16-1/8'น | VPC1/2-1/2'น |
| VPC04-02 | VPC08-03 | VPC14-03 | VPC5/16-01 | วีพีซี1/2-04 | VPC3/16-1/4'น | VPC5/16-1/4'น | |
| VPC06-M5 | VPC08-04 | VPC14-04 | VPC5/16-02 | VPC1/4-1/8'น | VPC5/16-3/8'น | ||
| VPC06-M6 | VPC10-01 | VPC16-03 | VPC5/16-03 | VPC3/8-1/8'น | |||
| VPC06-01 | VPC10-02 | VPC16-04 | VPC3/8-01 | VPC3/8-1/4'น | |||
| VPC06-02 | VPC10-03 | VPC3/8-02 | VPC3/8-3/8'น | ||||
| VPC06-03 | VPC10-04 | VPC3/8-03 | VPC3/8-1/2'น | ||||
