สาเหตุที่พบบ่อยที่สุดประการเดียวของความล้มเหลวของส่วนประกอบระบบนิวแมติกส์ก่อนกำหนดไม่ใช่ชิ้นส่วนราคาถูก แต่เป็นอากาศอัดที่มีการปนเปื้อน ไม่ได้รับการควบคุม หรือมีการหล่อลื่นไม่ดี หน่วย FRL (ตัวกรอง-ควบคุม-ตัวหล่อลื่น) ที่มีขนาดอย่างถูกต้องและบำรุงรักษาจะช่วยป้องกันความล้มเหลวของวาล์วโซลินอยด์ การสึกหรอของซีลกระบอกสูบ และเครื่องกำเนิดสุญญากาศอุดตันส่วนใหญ่ ซึ่งรบกวนสายการผลิตแบบอัตโนมัติ แต่ในการสำรวจภาคสนามของทีมซ่อมบำรุงทางอุตสาหกรรม ข้อผิดพลาดในการตั้งค่า FRL เป็นสาเหตุหลักที่ถูกมองข้ามบ่อยที่สุด
1. ไม่มี FRL เลย — หรือประเภทการสมัครของคุณผิด
เกิดอะไรขึ้น : ผู้ผลิตเครื่องจักรเชื่อมต่อวาล์วนิวแมติกและกระบอกสูบนิวแมติกเข้ากับส่วนหัวอากาศของโรงงานโดยตรง ภายในไม่กี่สัปดาห์: อนุภาคสนิมจะติดแกนวาล์วโซลินอยด์ น้ำที่ควบแน่นจะกัดกร่อนกระบอกสูบภายใน และโอริงที่แห้งจะแตกร้าวโดยไม่มีการหล่อลื่น
การตั้งค่าขั้นต่ำที่เป็นไปได้สำหรับระบบนิวแมติก:
เครื่องจักรทุกเครื่อง ต้องมี ตัวกรอง + ตัวควบคุม (หน่วย FR หรือ AFR) เป็นอย่างน้อย
จำเป็นต้องใช้ ตัวจ่ายน้ำมันหล่อลื่น เฉพาะในกรณีที่ส่วนประกอบของคุณต้องการอากาศหล่อลื่นเท่านั้น
คำเตือน : เมื่อคุณแนะนำละอองน้ำมัน ส่วนประกอบปลายน้ำทั้งหมดจะต้องเข้ากันได้ — ห้ามผสมส่วนประกอบที่มีการหล่อลื่นและไม่ใช่สารหล่อลื่นในสาขาเดียวกัน SMC และ Festo ต่างก็ระบุ: หากเปลี่ยนไปใช้การทำงานแบบไม่ใช้สารหล่อลื่น ให้เปลี่ยนท่อและข้อต่อปลายน้ำทั้งหมดเพื่อขจัดคราบน้ำมัน
เกรดการกรองตามการใช้งาน :
| แอปพลิเคชัน | การกรองที่แนะนำ | ตัวอย่าง |
| นิวเมติกส์ทั่วไป (กระบอกสูบ วาล์ว) | 5 µm (มาตรฐาน) | ซีรีส์ SMC AF, ตัวเลือก Festo FRC-D 5M |
| เครื่องมือวัด/การควบคุมที่ดี | 0.3–1 µm + การรวมตัวกัน | ตัวควบคุมความแม่นยำ วาล์วสัดส่วน |
| อาหาร/ยา | 0.01 µm + ถ่านกัมมันต์ | อากาศปลอดเชื้อ, นิวเมติกส์ในห้องสะอาด |
| เครื่องกำเนิดสุญญากาศ/ตัวเป่า | ขั้นต่ำ 5 µm (การป้องกันหัวฉีด) | ดูคำแนะนำในการแก้ไขปัญหาสุญญากาศ |
2. ติดตั้งหน่วย FRL ไปทางด้านหลัง ด้านข้าง หรืออยู่ห่างจากเครื่องมากเกินไป
เกิดอะไรขึ้น :
ไหลย้อนกลับ : อากาศเข้าสู่ช่องทางออก ตัวกรองไม่สามารถแยกน้ำได้ ตัวควบคุมไม่สามารถควบคุมแรงดันได้ และผู้หล่อลื่นจะหยดน้ำมันลงในตัวควบคุมแทนที่จะหยดลงในน้ำ หลายยูนิตมี ลูกศร IN → OUT ที่โยนเข้าไปในตัวเครื่อง การเพิกเฉยต่อสิ่งเหล่านี้หมายถึงการกรองและการควบคุมเป็นศูนย์
โถไม่ชี้ลง : โถกรองต้อง คว่ำลงในแนวตั้ง (สูงสุด ±5° ตามข้อกำหนดของ Festo) เพื่อให้คอนเดนเสทรวบรวมและระบายน้ำ ตัวกรองด้านข้างหรือแบบกลับด้านจะส่งน้ำผ่านโดยตรง
หน่วยอยู่ห่างจากจุดใช้งานมากเกินไป : ท่อทุกๆ เมตรระหว่าง FRL และวาล์วของคุณจะทำให้สูญเสียแรงเสียดทานและแรงดันลดลง สำหรับสายที่ยาวกว่า 5-10 เมตร ให้ติดตั้ง ตัวควบคุมตัวกรองรอง ใกล้กับเครื่องจักร ไม่ใช่แค่ที่ห้องคอมเพรสเซอร์
การแก้ไข : ติดตั้ง FRL ภายใน 3 เมตรจากช่องอากาศหลักของตัวเครื่อง ในแนวตั้ง โดยคว่ำโถลง เว้นช่องว่างไว้ด้านล่างโถเพื่อดำเนินการระบายน้ำด้วยตนเอง (อย่างน้อย 50 มม.) ใช้ขายึดที่ถูกต้อง — ทั้งซีรีส์ SMC AC และ Festo FRC-D มีขายึดผนัง/แผงโดยเฉพาะ
3. ตั้งค่าตัวควบคุมสูงเกินไป ต่ำเกินไป หรือ 'ตั้งค่าแล้วลืม'
เกิดอะไรขึ้น :
สูงเกินไป : แรงดันที่มากเกินไปจะทำให้ซีลกระบอกสูบสึกหรอ เพิ่มการใช้อากาศ และอาจเกินพิกัดแรงดันส่วนประกอบ กระบอกสูบนิวแมติกมาตรฐานได้รับการจัดอันดับที่ 1.0 MPa — ทำงานอย่างต่อเนื่องที่ 0.9 MPa ทำให้แทบจะไม่มีความปลอดภัยเลย
ต่ำเกินไป : ต่ำกว่าแรงดันใช้งานขั้นต่ำของวาล์วดาวน์สตรีม (โดยทั่วไปคือ 0.15–0.2 MPa สำหรับสปูลวาล์วที่ควบคุมโดยนักบิน) โซลินอยด์จะคลิกแต่สปูลไม่ขยับ กระบอกสูบสูญเสียแรงและความเร็ว
'ตั้งค่าแล้วลืม' : ตัวควบคุมสปริงจะล้าเมื่อเวลาผ่านไป ตัวควบคุมที่ตั้งไว้ที่ 0.5 MPa เมื่อสองปีที่แล้วอาจจะส่งมอบ 0.35 MPa ในวันนี้ หากไม่มีเกจวัดแรงดัน คุณจะไม่มีทางรู้ได้เลยจนกว่าชิ้นส่วนจะเริ่มลดลง
แนวทางปฏิบัติที่ดีที่สุด :
ตั้งค่าแรงดันใช้งานที่ 0.4–0.6 MPa (4–6 บาร์) สำหรับระบบนิวแมติกส์ทั่วไป ซึ่งเป็นจุดที่เหมาะสมที่สุดสำหรับส่วนประกอบ SMC และ Festo ส่วนใหญ่
ปรับแรงดัน ในขณะที่เพิ่มขึ้น เสมอ - หมุนปุ่มตามเข็มนาฬิกาเพื่อเพิ่มแรงดัน ป้องกันไม่ให้จุดที่ตั้งไว้เลื่อนลอยที่เกิดขึ้นเมื่อปรับลง (ตามคู่มือการใช้งานตัวควบคุมของ SMC)
ล็อคปุ่ม หลังจากการตั้งค่า Festo FRCS และ SMC AR ซีรีส์มีปุ่มล็อคได้ทั้งคู่
ตรวจสอบและปรับเทียบใหม่ทุกไตรมาส เกจที่อ่านค่าเป็นศูนย์เมื่อระบบลดแรงดันยืนยันว่ายังคงแม่นยำ
4. สารหล่อลื่น: น้ำมันมากเกินไป น้ำมันผิด หรือไม่มีน้ำมันบนระบบหล่อลื่น
เกิดอะไรขึ้น :
น้ำมันมากเกินไป : ไอน้ำมันส่วนเกินจะเคลือบด้านในของท่อ โจมตีวัสดุซีลบางชนิด (โดยเฉพาะ EPDM) และอาจทำให้เกิดคาร์บอนภายในช่องนำร่องของวาล์วโซลินอยด์ ทำให้เกิดการเกาะติดเป็นระยะๆ ซึ่งวินิจฉัยได้ยากมาก
น้ำมันผิด : ใช้น้ำมันไฮดรอลิกมาตรฐานหรือน้ำมันเครื่องแทนน้ำมันเทอร์ไบน์ ISO VG32 (คลาส 1 ไม่มีสารเติมแต่ง) — สารหล่อลื่นชนิดเดียวที่แนะนำโดยทั้ง SMC และ Festo สำหรับระบบนิวแมติก น้ำมันอื่นๆ มีสารซักฟอกและสารเติมแต่งป้องกันการสึกหรอที่ก่อให้เกิดคราบวานิชบนพื้นผิวแกนหมุน
ไม่มีน้ำมันบนระบบที่ออกแบบมาสำหรับอากาศที่ใช้หล่อลื่น : กระบอกสูบและวาล์วที่ไม่หล่อลื่นสามารถทำงานให้แห้งได้ แต่หากผู้ผลิตเครื่องจักรเดิมที่ออกแบบมาสำหรับอากาศที่ใช้หล่อลื่นและคุณหยุดการทำงานของสารหล่อลื่น ซีลจะแห้งและทำงานล้มเหลว
วิธีการตั้งค่าอัตราหยดของน้ำมันหล่อลื่นอย่างถูกต้อง :
1. เติมเฉพาะ น้ำมันเทอร์ไบน์ ISO VG32 เท่านั้น
② ปล่อยแรงดันขาเข้าก่อนเติม (ประเภท AL-series)
3 หมุนปุ่มปรับไปทาง '+' จนกระทั่งมีหยดปรากฏขึ้นที่ช่องมองภาพ
④ ถอยกลับ ¼ เทิร์น — คุณกำลังมองหา 1 หยดต่อ 5–10 รอบแอคทูเอเตอร์ ไม่ใช่การสตรีมต่อเนื่อง
⑤ ตรวจสอบการบริโภคทุกวันในสัปดาห์แรก รายสัปดาห์หลังจากนั้น
*คำแนะนำภาคสนาม: หากคุณเห็นฟิล์มน้ำมันบนท่อเก็บเสียงไอเสียของโซลินอยด์วาล์วภายในหนึ่งเดือน แสดงว่าอัตราหยดของสารหล่อลื่นสูงเกินไป
5. ห้ามระบายโถกรองหรือเปลี่ยนองค์ประกอบ
เกิดอะไรขึ้น :
โถกรองที่มีน้ำครึ่งหนึ่งไม่ได้กรอง แต่จะจ่ายน้ำเข้าสู่ท่ออากาศของคุณโดยตรง นอกจากนี้ หากเต็มโถหมายความว่าท่อระบายน้ำอัตโนมัติแบบลูกลอย (ถ้ามีติดตั้ง) ติดขัด อุดตัน หรือท่อระบายน้ำอุดตัน
ตารางการบำรุงรักษา (ขั้นต่ำ) :
| ส่วนประกอบ | การกระทำ | ความถี่ |
| ชามกรอง | ระบายคอนเดนเสท | รายวัน (ระบายน้ำด้วยตนเอง) / ตรวจสอบฟังก์ชันการระบายน้ำอัตโนมัติทุกสัปดาห์ |
| องค์ประกอบตัวกรอง | ตรวจสอบ เปลี่ยนหากสีเปลี่ยนไป | ทุก 3–6 เดือน (หรือเมื่อแรงดันตกเกิน 0.1 บาร์ตลอดตัวกรอง) |
| ชามใส่น้ำมันหล่อลื่น | เติมน้ำมัน | เมื่อระดับลดลงต่ำกว่า 1/3 |
| เกจวัดเรกูเลเตอร์ | ตรวจสอบศูนย์และจุดกำหนด | รายไตรมาส |
ทริกเกอร์การเปลี่ยนองค์ประกอบ : หากเกจความดันที่ทางออกของตัวควบคุมอ่านค่าได้ต่ำกว่าเกจที่ทางเข้าตัวกรอง 0.1 MPa (1 บาร์) ที่อัตราการไหลเท่ากัน องค์ประกอบตัวกรองจะอุดตันและจำเป็นต้องเปลี่ยน การทดสอบความแตกต่างของแรงดันนี้ใช้เวลา 30 วินาที และบอกคุณได้มากกว่าการตรวจสอบด้วยภาพ
6. การใช้ชามโพลีคาร์บอเนตในสภาพแวดล้อมที่ไม่ถูกต้อง
เกิดอะไรขึ้น :
โถโพลีคาร์บอเนต — เป็นมาตรฐานในยูนิต SMC AC/AW และ Festo FRC-D Mini/Midi ส่วนใหญ่ — มีความเสี่ยงทางเคมี การสัมผัสกับ ตัวทำละลายอินทรีย์ , น้ำมันตัด , น้ำมันคอมเพรสเซอร์ , สังเคราะห์ สารประกอบล็อคเกลียว , หรือสารทำความสะอาดที่เป็นด่าง ทำให้เกิดรอยแตกร้าวจากความเค้นขนาดเล็กมาก ซึ่งอาจนำไปสู่การแตกร้าวของชามอย่างรุนแรงภายใต้แรงกดดัน
เมื่อใดควรเปลี่ยนมาใช้ชามโลหะ :
FRL อยู่ห่างจากศูนย์เครื่องจักรกลไม่เกิน 2 เมตร (หมอกของไหลตัด)
คอมเพรสเซอร์ใช้น้ำมันสังเคราะห์
น้ำยาซีลเกลียวหรือล็อคไทท์ใช้กับข้อต่อที่อยู่ใกล้เคียง
สภาพแวดล้อมสัมผัสกับแสง UV (แสงแดดผ่านหน้าต่าง)
ระบบมีแรงดัน/ลดแรงดันบ่อยครั้ง (การหมุนเวียนของความล้า)
ทั้ง SMC (ซีรีส์ AC-A ที่มี '2' ต่อท้าย) และ Festo (มาตรฐานการป้องกันโลหะ FRC-D) มีตัวเลือกชามโลหะ ความแตกต่างด้านต้นทุนมีน้อยมาก — สับเปลี่ยนล่วงหน้าหากเป็นไปตามเงื่อนไขใดๆ ข้างต้น
การกำหนดขนาด FRL: วิธีเลือกขนาดร่างกายที่เหมาะสม
| ขนาดตัวเครื่อง (SMC / Festo) | ช่วงขนาดพอร์ต | อัตราการไหลที่กำหนดที่ 0.7 MPa | เหมาะสำหรับ |
| มินิ (AC20 / FRC-มินิ) | G1/8–G1/4 | 600–1,200 ลิตร/นาที | เครื่องเดียวเซลล์ประกอบขนาดเล็ก |
| มิดิ (AC30–40 / FRC-มิดิ) | G1/4–G1/2 | 1,500–2,600 ลิตร/นาที | สายหลายสถานี ระบบอัตโนมัติปานกลาง |
| แม็กซี่ (AC50–60 / FRC-แม็กซี่) | G1/2–G1 | 6,800–8,700 ลิตร/นาที | การเตรียมอากาศส่วนกลางสำหรับระบบขนาดใหญ่ |
กฎการกำหนดขนาด : เลือกขนาดตัวเครื่อง FRL เพื่อให้ปริมาณการใช้อากาศทั้งหมดของคุณเมื่อมีความต้องการสูงสุดคือ ≤70% ของอัตราการไหลที่กำหนดของเครื่อง (เหลือ 30% สำหรับแรงดันตกคร่อมองค์ประกอบตัวกรองเมื่ออายุมากขึ้น)
รายการตรวจสอบการป้องกัน
FRL ติดตั้งภายในระยะ 3 ม. จากทางเข้าเครื่องจักร ในแนวตั้ง คว่ำลง
เกรดการกรองตรงกับการใช้งาน (ขั้นต่ำ 5 µm สำหรับนิวแมติกทั่วไป)
ตัวปรับลมตั้งไว้ที่ 0.4–0.6 MPa, ล็อค, เกจทำงานได้
สารหล่อลื่นที่เติมด้วยน้ำมันเทอร์ไบน์ ISO VG32 เท่านั้น อัตราหยด 1 หยด / 5–10 รอบ
โถกรองระบายน้ำออกทุกวันหรือมีระบบระบายน้ำอัตโนมัติ
เปลี่ยนไส้กรองก่อนที่แรงดันตกจะเกิน 0.1 บาร์
ติดตั้งโถโลหะหากอยู่ใกล้สารเคมี น้ำมันหล่อเย็น หรือน้ำมันสังเคราะห์
ห้ามผสมส่วนประกอบปลายน้ำแบบหล่อลื่นและไม่หล่อลื่นในสาขาเดียวกัน

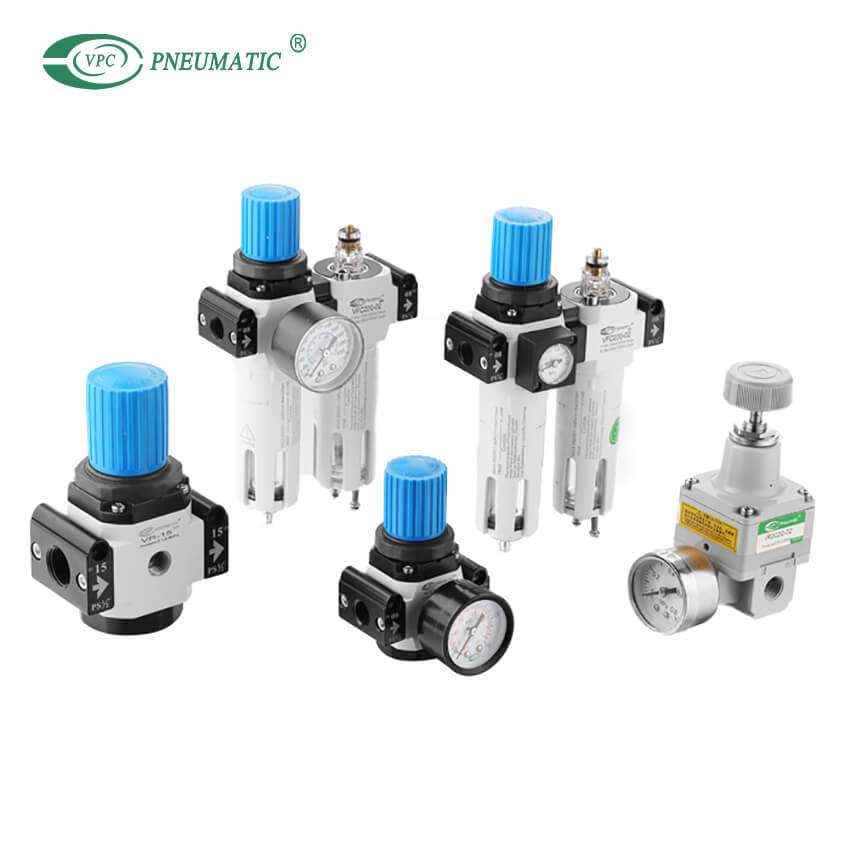

หน่วยเตรียมอากาศ VPC
VPC ผลิตส่วนประกอบ FRL และการเตรียมอากาศครบวงจร ซึ่งครอบคลุมการใช้งานอุตสาหกรรมมาตรฐานทั้งหมด:
ชุดรวมอากาศซีรีส์ AC (AC20–AC60) — ตัวกรอง + ตัวควบคุม + ตัวหล่อลื่นในชุดประกอบแบบโมดูลาร์ การกรอง 5 µm, ช่วงการควบคุม 0.05–0.85 MPa พอร์ต G1/8–G1 การจับคู่การติดตั้ง SMC AC series และขนาดพอร์ต
ฟิลเตอร์ AF ซีรี่ส์ — มาตรฐาน 5 µm; ตัวเลือกการรวมตัวและถ่านกัมมันต์สำหรับการใช้งานเครื่องมือวัดและห้องคลีนรูม
เรกูเลเตอร์ AR Series — แบบรีลีฟ มีและไม่มีเกจ ตัวเลือกตัวควบคุมความแม่นยำ (ซีรี่ส์ IR) สำหรับการใช้งานที่มีความสามารถในการทำซ้ำ ±0.1%
เครื่องหล่อลื่นซีรีส์ AL — เข้ากันได้กับ ISO VG32, อัตราหยดที่ปรับได้, สายตาเพื่อการยืนยันด้วยภาพ
AW Series Filter-Regulators — รวมการกรองและการควบคุมไว้ในตัวเครื่องขนาดกะทัดรัดเพียงเครื่องเดียว ใช้กันอย่างแพร่หลายเป็นยูนิต ณ จุดใช้งานที่ติดตั้งเครื่องจักร
ตัวควบคุมความแม่นยำซีรี่ส์ IR — สำหรับการใช้งานที่ต้องการการควบคุมแรงดันที่เข้มงวด: การควบคุมความตึง การควบคุมแรง การควบคุมนักบิน
ทุกยูนิตผ่านการทดสอบจากโรงงานในเรื่องการรั่วไหล ฮิสเทรีซิสควบคุมแรงดัน และอัตราการไหล ทุกยูนิตจัดส่งพร้อมภาพวาดบอกขนาดและคำแนะนำในการติดตั้ง
บอกขนาดพอร์ตของคุณ อัตราการไหลที่ต้องการ และสภาพแวดล้อมการทำงาน เราจะแนะนำการกำหนดค่า FRL ที่ถูกต้อง ขอใบเสนอราคา.
