IR1000-A ตัวควบคุมความดันที่แม่นยำของซีรี่ส์

ตัวควบคุมความแม่นยำซีรีส์ IR1000-A ให้ความแม่นยำ ความเสถียร และความยืดหยุ่นในการควบคุมแรงดันที่ยอดเยี่ยม รวมถึงความไวและการไหลที่ดีขึ้น

รุ่น：
IR2020-02BG-A
ยี่ห้อ：
VPC Pneumatic

สื่อการทำงาน：	เครื่องอัดอากาศ (ไม่ใช่ของเหลว)
ทิศทางไอเสีย：	ท่อไอเสียด้านล่าง ท่อไอเสียหน้า ท่อไอเสียด้านหลัง
ประเภทเธรด：	Rc, NPT, G
สถานะห้องว่าง:



สอบถาม เพิ่มลงในตะกร้าสอบถาม

ข้อกำหนดผลิตภัณฑ์

■ คุณสมบัติผลิตภัณฑ์

1. การควบคุมแรงดันที่แม่นยำและมีเสถียรภาพ โดยไม่ขึ้นกับความผันผวนของแรงดัน การไหล และอุณหภูมิ

2. ขยายช่วงแรงดันสูงสุด 0.8 MPa

3. เพิ่มความไว 0.2% FS

4. สูงสุด อัตราการไหลสูงถึง 6,000 ลิตร/นาที

5. เกจวัดแรงดันสามารถติดตั้งได้ที่ด้านหน้าและด้านหลัง และสามารถใช้ร่วมกับ FRL ผสมกันแบบใดก็ได้ หน่วย

6. ลักษณะการระบายแรงดันที่ดีเยี่ยมเพื่อรักษาแรงดันให้คงที่ในกรณีที่มีการไหลของของไหลย้อนกลับ

7. สร้างจากวัสดุคุณภาพสูงเช่นโลหะผสมสังกะสี หน่วยงานกำกับดูแลให้ความทนทานและอายุการใช้งานยาวนานในสภาพแวดล้อมต่างๆ

8. เหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรม เครื่องมือวัด และการควบคุมกระบวนการ

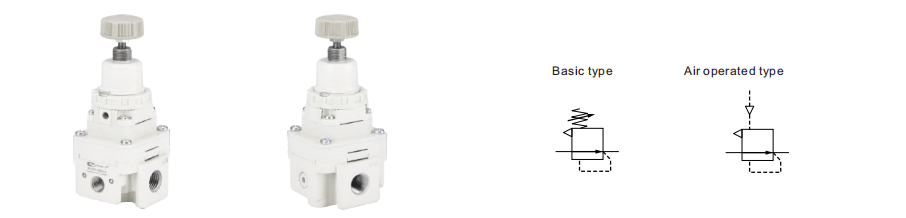

■ สัญลักษณ์

เครื่องปรับแรงดัน IR ที่มีความแม่นยำ

เครื่องปรับแรงดันที่แม่นยำ

คำอธิบายผลิตภัณฑ์

■ ข้อกำหนด

แบบอย่าง	ประเภทพื้นฐาน (ลูกบิด)
	IR10□0-A	IR20□0-A	IR30□0-A
สื่อการทำงาน	อากาศ
ความดันพิสูจน์	1.5 MPa
แรงกดดันสูงสุด	1.0 MPa
Min. ความกดดันการทำงาน	ตั้งค่าแรงดัน + 0.05 MPa		ตั้งแรงดัน + 0.1 MPa
ตั้งช่วงความดัน	IR1000-A: 0.005 ถึง 0.2 MPa	IR2000-A: 0.005 ถึง 0.2 MPa	IR3000-A: 0.01 ถึง 0.2 MPa
	IR1010-A: 0.01 ถึง 0.4 MPa	IR2010-A:0.01 ถึง 0.4 MPa	IR3010-A:0.01 ถึง 0.4 MPa
	IR1020-A:0.01 ถึง 0.8 MPa	IR2020-A:0.01 ถึง 0.8 MPa	IR3020-A:0.01 ถึง 0.8 MPa
ความไว	ภายใน 0.2% ของช่วงเต็ม
การทำซ้ำได้	ภายใน ± 0.5% ของช่วงเต็ม
การใช้อากาศ	1 ลิตร/นาที (ANR) หรือน้อยกว่า
ขนาดพอร์ต	1/8	1/4	1/4,3/8,1/2
พอร์ตเกจวัดความดัน	1/8 (2 แห่ง)
อุณหภูมิในการทำงาน	-5 ถึง 60 ℃ (ไม่มีการแช่แข็ง)

■ อุปกรณ์เสริม (อุปกรณ์เสริม)/หมายเลขชิ้นส่วน

คำอธิบาย	หมายเลขชิ้นส่วน
คำอธิบาย	IR1000	IR1010	IR1020	IR2000	ไออาร์2010	IR2020/2120	IR3000	IR3010	IR3020/3120
วงเล็บ	P36201023			P36202028			P362030-20 ^*
เกจวัดความดัน (Rc, G)	G33-2-01	G33-4-01	G33-10-01	G43-2-01	G43-4-01	G43-10-01	G43-2-01	G43-4-01	G43-10-01

* ตัวยึดและสกรูยึดสองตัว (M5 x 35) หากต้องการติดตั้งโครงยึด ให้ถอดสกรูตัวโครงสองตัว (M5 x 30) บนแผ่นป้ายชื่อที่อยู่ฝั่งตรงข้ามออก และเปลี่ยน สกรูยึดโครงยึดสองตัวที่ติดไว้ (M5 x 35)

■ ตัวอย่างการรวมโมดูลาร์

ตัวควบคุมความแม่นยำ

คำอธิบาย	รุ่นที่ใช้งานได้
คำอธิบาย	IR10□0-□01□-X170	IR2□□0-□02□-X170	IR3□□0-□□□-X170
①ตัวกรองอากาศ	AF20-A	AF30-A	AF40-A
②เครื่องแยกหมอก	AFM20-A	AFM30-A	เอเอฟเอ็ม40-เอ
3.อินเทอร์เฟซ	Y200-A	Y300-A	Y400-A
④อินเทอร์เฟซพร้อมขายึด	Y200T-A	Y300T-A	Y400T-A
