NPT, NPS, MIP, FIP, MPT และ FPT ความแตกต่าง

◆เว็บไซต์ภาษาสเปนอย่างเป็นทางการของ VPC

มาตรฐานเกลียวท่อแห่งชาติ (NPT)

เธรดท่อมาตรฐานแห่งชาติอเมริกันที่เรียกว่ามาตรฐานเธรดท่อแห่งชาติ (NPT) มันเป็นมาตรฐานอเมริกันสำหรับท่อเกลียวและอุปกรณ์ มีเกลียวเรียว 60 องศาและเกลียวท่อตรง

NPT (เรียวท่อแห่งชาติ)

มันมีเรียว 1:16 และต้องใช้เกลียวเกลียวเพื่อให้แน่ใจว่าการปิดผนึกทำให้เหมาะสำหรับการเชื่อมต่อท่อเกลียวส่วนใหญ่

NPTF (เชื้อเพลิงเรียวท่อแห่งชาติ)

คล้ายกับเธรด NPT นี่คือเธรด A ' DRYSEAL ' NPTF คือการปิดผนึกตนเองระหว่างเธรดโลหะและไม่จำเป็นต้องมีวัสดุปิดผนึกเพิ่มเติม เหมาะสำหรับการเชื่อมต่อแบบแห้งส่วนใหญ่เช่นเชื้อเพลิงน้ำมันก๊าซและซีลเหลวอื่น ๆ

NPS (National Pipe Straight)

เกลียวท่อตรงความแข็งแกร่งที่ดี ไม่มีการปิดผนึกตนเองจำเป็นต้องปิดผนึกโดยส่วนประกอบภายนอกเช่นโอริงหรือปะเก็น นอกจากนี้ด้ายหญิง NPS และด้ายชาย NPT สามารถจับคู่เพื่อรับรู้ถึงผลการปิดผนึกของการเชื่อมต่อ 'ตรง/taper ' ส่วนใหญ่ใช้ในระบบความดันต่ำหรืออุปกรณ์กลไกที่ไม่ปิดผนึก

ความหมายของเธรด FPT และ MPT

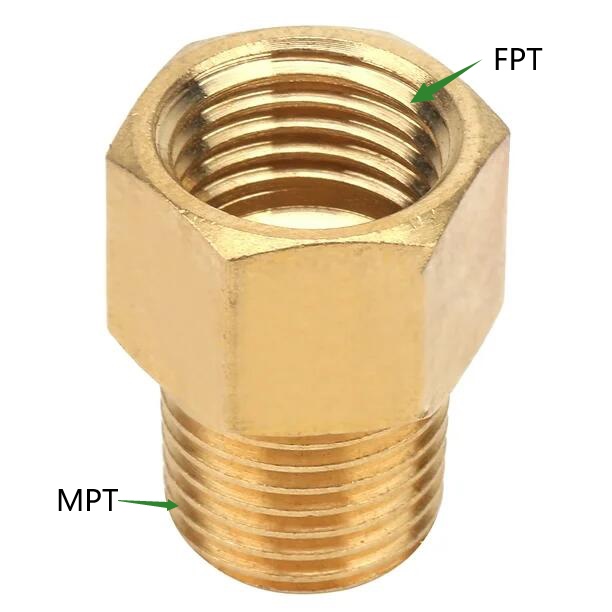

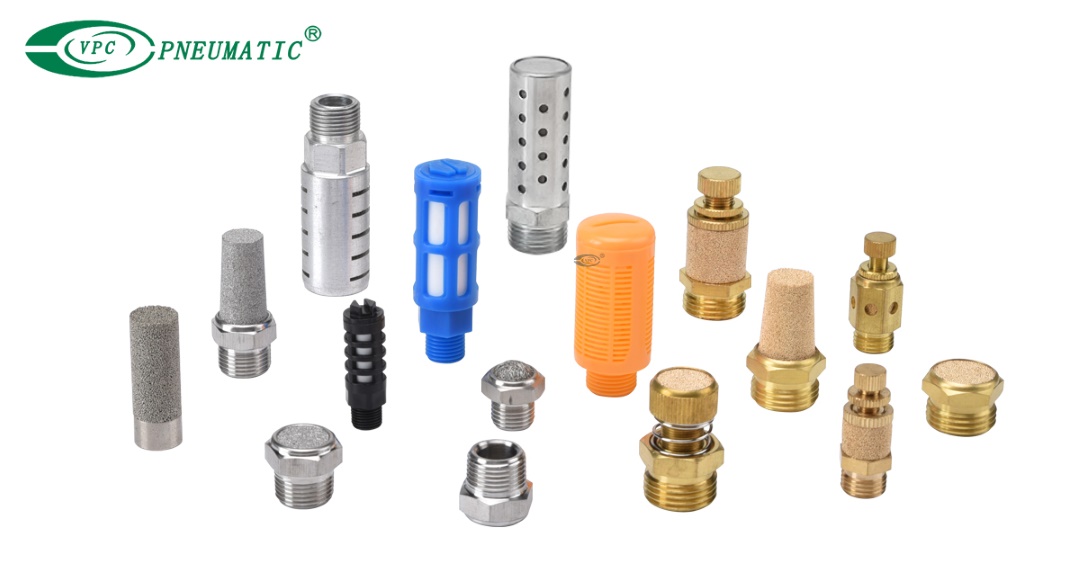

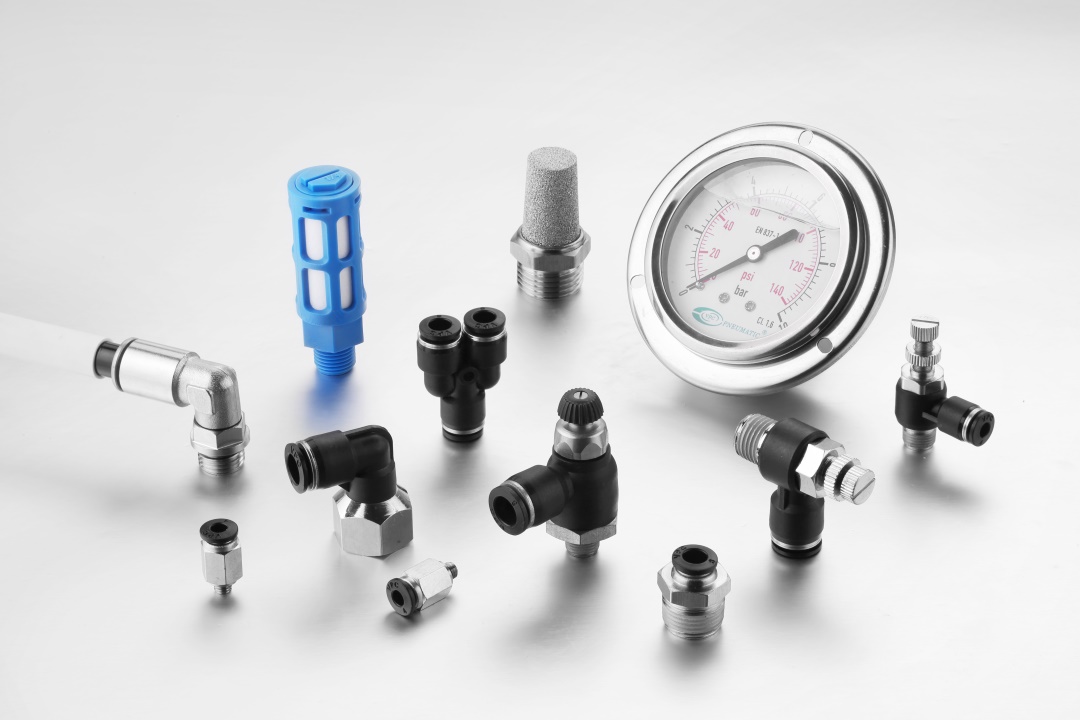

MPT (เกลียวท่อชาย) เป็นคำว่าด้ายชาย 60 °เรียวที่ครอบคลุมด้ายชาย NPT ทั้งหมด FPT (ด้ายท่อหญิง) เป็นคำศัพท์ด้ายหญิงที่เรียว 60 °ที่ครอบคลุมด้ายหญิง NPT ทั้งหมด ทั้งสองเธรดถูกใช้ร่วมกัน

MNPT (เรียวประจำชาติชายเรียว) และ FNPT (เรียวประจำชาติหญิงเรียว) เพียงแค่เน้นมาตรฐาน 'แห่งชาติ ' ในชื่อของพวกเขา mnpt = mpt; fnpt = fpt

MNPT กับ NPT

MNPT (MPT) = NPT (ชาย)

MNPT เป็นเพียงการแสดงออกที่เน้นด้ายชาย

เป็น MPT และ NPT เธรดที่เข้ากันได้？

ใช่. NPT เรียวด้ายหญิงและ MPT สามารถใช้ร่วมกันได้

fpt vs npt

FPT (FNPT) = NPT (หญิง)

MIP vs FIP vs NPT

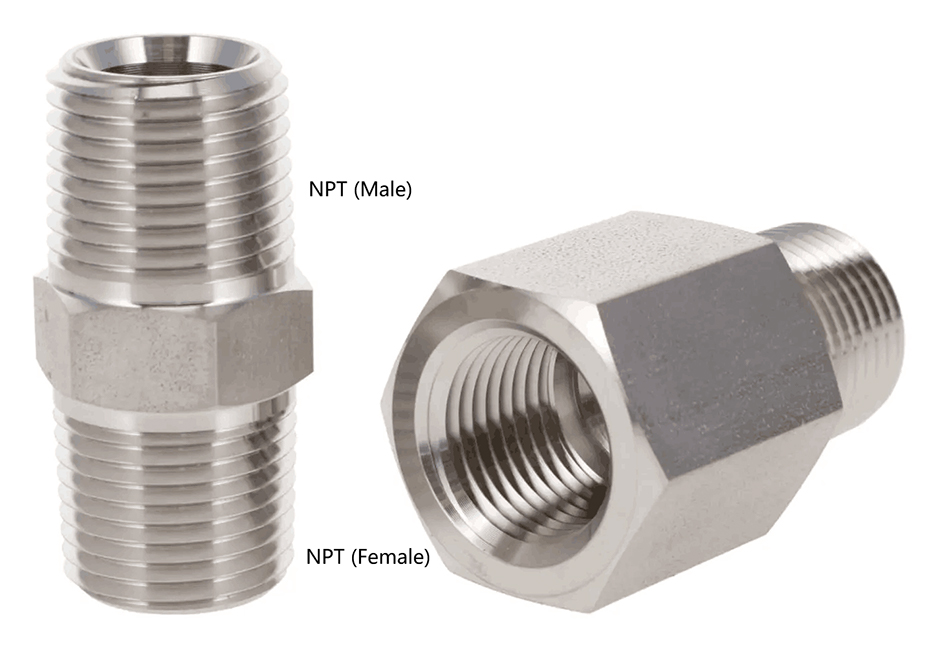

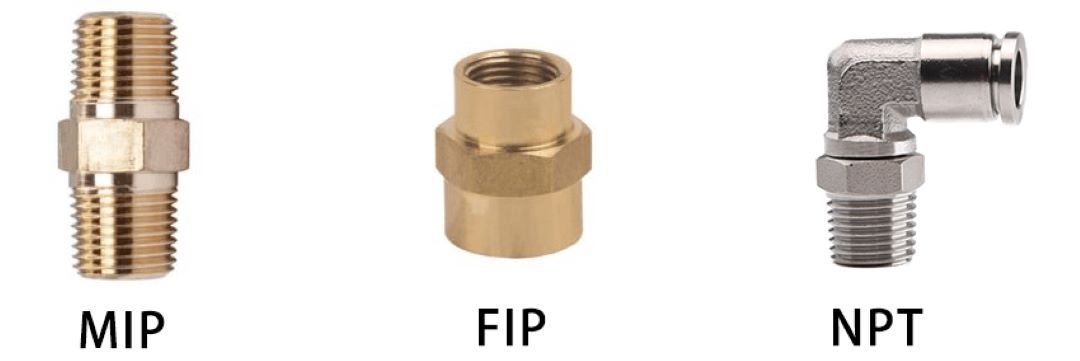

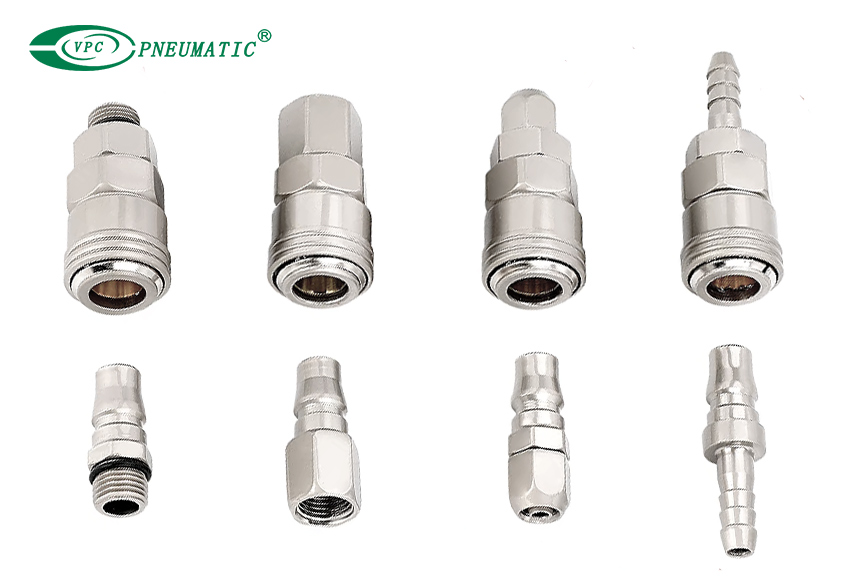

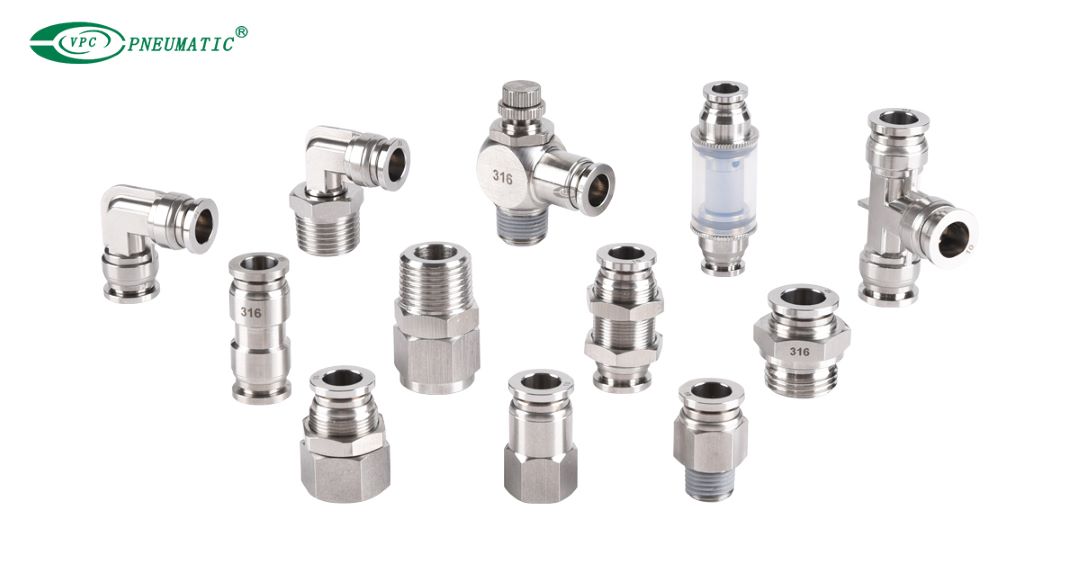

MIP (ท่อเหล็กตัวผู้) หมายถึงเกลียวตัวผู้ที่ใช้กับอุปกรณ์ท่อโลหะหรืออุปกรณ์เสริม

FIP (ท่อเหล็กตัวเมีย) หมายถึงด้ายหญิงสำหรับอุปกรณ์หรืออุปกรณ์เสริม

MIP และ FIP เป็นเธรดเรียว 60 องศาที่ตรงกับมาตรฐานเธรดท่อแห่งชาติและสามารถใช้ร่วมกันได้

เธรด MPI, FIP และ NPT นั้น เข้ากันได้ กับกันและกันในแอปพลิเคชันทั่วไป

FIPT vs FIP vs NPT

FIPT (เกลียวท่อเหล็กหญิง) โดยเน้นเป็นพิเศษคือด้ายหญิงสำหรับเชื่อมต่อท่อโลหะ (เหล็กหรือเหล็ก) และยังเป็นของมาตรฐานท่อมัดท่อแห่งชาติ

ช่วงการใช้งาน: NPT (หญิง)> fip> fipt

เธรด NPT คืออะไร？

เรียวมาตรฐานคือ 1/16 นิ้วต่อนิ้วของความยาวด้าย (ประมาณ 1.79 องศา)

60 °เรียวการปิดผนึกท่อเกลียวตามมาตรฐานเธรดท่อแห่งชาติ

1/4 NPT คืออะไร?

ตัวอย่างเช่นอุปกรณ์เกลียว 1/4 NPT เชื่อมต่อกับวาล์วโซลินอยด์

1/4 นิ้วเป็นเส้นผ่านศูนย์กลางเล็กน้อยของพอร์ตการเชื่อมต่อที่สอดคล้องกันบนวาล์วโซลินอยด์ เช่นเส้นผ่านศูนย์กลางด้านในของพอร์ตการเชื่อมต่ออยู่ใกล้กับ 1/4 นิ้ว

เส้นผ่านศูนย์กลางภายนอกของการติดตั้ง 1/4 NPT อยู่ที่ประมาณ 0.54 นิ้ว (ประมาณ 13.72 มม.)

ดังนั้น NPT 1/4 จึงไม่ได้อ้างถึงเส้นผ่านศูนย์กลางภายในและภายนอกของเกลียวท่อเอง แต่ตรงกับขนาดข้อกำหนดของท่อเชื่อมต่อ

แผนภูมิเธรด NPT

ขนาดด้าย	เธรดต่อ	ขว้าง		เส้นผ่านศูนย์กลางหลัก (OD)		เส้นผ่านศูนย์กลางเล็กน้อย (ID)		แตะสว่าน		ความยาวเรียว
นิ้ว	นิ้ว	นิ้ว	มม.	นิ้ว	มม.	นิ้ว	มม.	นิ้ว	มม.	นิ้ว	มม.
1⁄16	27	0.03703704	0.9407	0.3125	7.9375	0.251	6.3754	0.257	6.5278	0.204	4.998
1⁄8	27	0.03703704	0.9407	0.405	10.287	0.339	8.6106	0.339	8.6106	0.206	5.047
1⁄4	18	0.05555555	1.4111	0.54	13.716	0.4375	11.1125	0.438	11.1252	0.4	9.8
3⁄8	18	0.05555555	1.4111	0.675	17.145	0.5781	14.68374	0.578	14.6812	0.408	9.996
1⁄2	14	0.07142857	1.8143	0.84	21.336	0.7188	18.25752	0.719	18.2626	0.533	13.0585
3⁄4	14	0.07142857	1.8143	1.05	26.67	0.9219	23.41626	0.922	23.4188	0.546	13.377
1	11.5	0.08695652	2.2087	1.315	33.401	1.146	29.1084	1.156	29.3624	0.682	16.709
1¼	11.5	0.08695652	2.2087	1.66	42.164	1.482	37.6428	1.500	38.1	0.704	17.248
1½	11.5	0.08695652	2.2087	1.9	48.26	1.72	43.688	1.734	44.0436	0.722	17.689
2	11.5	0.08695652	2.2087	2.375	60.325	2.184	55.4736	2.188	55.5752	0.74	18.13
2½	8	0.125	3.175	2.875	73.025	2.625	66.675	2.625	66.675	0.945	23.1525
3	8	0.125	3.175	3.5	88.9	3.239	82.2706	3.250	82.55	0.958	23.471
3½	8	0.125	3.175	4	101.6	3.735	94.869	3.750	95.25	0.971	23.7895
4	8	0.125	3.175	4.5	114.3	4.239	107.6706	4.250	107.95	0.984	24.108
5	8	0.125	3.175	5.563	141.3002	5.3	134.62	5.563	141.3002	1.008	24.696
6	8	0.125	3.175	6.625	168.275	6.362	161.5948	6.625	168.275	1.032	25.284
8	8	0.125	3.175	8.625	219.075	8.362	212.3948	8.625	219.075	1.056	25.872
10	8	0.125	3.175	10.75	273.05	10.487	266.3698	10.750	273.05	1.08	26.46
12	8	0.125	3.175	12.75	323.85	12.487	317.1698	12.750	323.85	1.104	27.048
14	8	0.125	3.175	14	355.6	13.737	348.9198	14.250	361.95	1.128	27.636
16	8	0.125	3.175	16	406.4	15.737	399.7198	16.250	412.75	1.152	28.224
18	8	0.125	3.175	18	457.2	17.737	450.5198	18.250	463.55	1.176	28.812
20	8	0.125	3.175	20	508	19.737	501.3198	20.250	514.35	1.2	29.4
24	8	0.125	3.175	24	609.6	23.737	602.9198	24.250	615.95	1.248	30.576

※ข้อมูลมีไว้สำหรับการอ้างอิงเท่านั้นภายใต้การวัดจริง

NPTF กับเธรด NPT

NPTF มีคุณสมบัติเพิ่มเติมของ ' Dryseal ' มากกว่าเธรด NPT มิฉะนั้นจะเหมือนกัน NPTF คือการปิดผนึกตัวเองระหว่างด้ายโลหะและไม่ต้องใช้ยาแนว

NPTF และ NPT เข้ากันได้หรือไม่?

โดยปกติแล้ว NPTF สามารถแทนที่ Threads NPT ได้ แต่การใช้ทดแทนในสภาพแวดล้อมที่มีความดันสูงจะต้องรั่วไหลของอากาศเพื่อเพิ่มสารซีล ดังนั้นควรปรับการใช้งานเฉพาะตามสภาพแวดล้อมจริง

NPS กับเธรด NPT

NPS เป็นเกลียวท่อตรงที่ไม่มีเรียวด้าย NPT เป็นเกลียวท่อเรียว 60 ° เธรดทั้งสองประเภท เข้ากันได้.

เธรดเพศหญิงของ NPS และด้ายชาย NPT สามารถใช้ร่วมกันได้และสามารถปิดผนึกได้ด้วยการปิดผนึกด้วยเทปด้ายล็อคหรือเทปปิดด้าย

NPSF กับ NPT

NPT เป็นซีลรันต์ด้ายเรียว 60 ° NPSF เป็นเกลียวท่อตรงที่ไม่มีเรียวและมักจะใช้ร่วมกับ NPTF

NPSF ได้รับการออกแบบให้แม่นยำกว่า NPT และออกแบบมาสำหรับความต้องการเฉพาะ หากทั้งสองใช้ร่วมกันจะมีปัญหาของการปิดผนึกที่ไม่ดีเนื่องจากช่องว่าง

NPSC กับ NPT

NPSC เป็นด้ายตรงที่ไม่มีเรียวและปิดผนึกด้วยปะเก็นหรือโอริง มันมักจะใช้ในกรณีที่ไม่จำเป็นต้องมีการปิดผนึกอย่างมาก

NPT เป็นเกลียวท่อเรียว 60 ° การปิดผนึกสูงสามารถทำได้โดยใช้เทปซีลรันต์และเทปปิดผนึกด้ายและเหมาะสำหรับแรงกดดันสูงและจำเป็นต้องมีประสิทธิภาพการปิดผนึกสูง

ทั้งสองมักจะ เข้ากันไม่ได้ และอาจรั่วไหลเมื่อใช้ร่วมกันและควรใช้ในกรณีที่ไม่จำเป็นต้องใช้การปิดผนึกเท่านั้น

pt vs npt

NPT เป็นด้ายท่อเรียว 60 ° PT (BSPT) เป็นด้ายท่อเรียวอังกฤษ ทั้งสอง ไม่เข้ากัน ได้ อย่างไรก็ตามอะแดปเตอร์เธรดสามารถใช้ได้กับความเข้ากันได้

ความแตกต่างระหว่างเธรด RC, G, BSP และ NPT คลิกเพื่อดู

NPS เทียบกับ NPSM กับ NPT

NPS หมายถึงเธรดตรงที่หลากหลาย NPSM หมายถึงเธรดตรงที่ใช้ในอุปกรณ์เครื่องจักรกลบางอย่างและมีคำจำกัดความที่เล็กกว่ามาก ไม่มีเกลียวเรียวในขณะที่ NPT เป็นด้ายเรียว 60 °

ความแตกต่างระหว่าง NPT และเธรด UNF

NPT เป็นด้ายเรียว 60 °ซึ่งสอดคล้องกับ ASME B1.20.1 เหมาะสำหรับระบบท่อและการขนส่งของเหลวที่มีความต้องการการปิดผนึกสูง

ในทางกลับกัน UNF เป็นด้ายตรงที่สอดคล้องกับ ANSI/ASME B1.1 และเหมาะอย่างยิ่งสำหรับตัวยึดเชิงกลที่มีความแม่นยำสูง

สองเธรด ไม่เข้ากัน.

◆ด้ายท่อมาตรฐานแห่งชาติอเมริกันอื่น ๆ

NPSF (ท่อแห่งชาติตรง - เชื้อเพลิงและน้ำมัน)

ส่วนใหญ่ของผู้หญิงที่มีเธรดชายในกรณีพิเศษ เธรดหญิง NPSF ไม่สามารถตระหนักถึงการปิดผนึกตัวเองได้ แต่ด้วยเธรดชาย NPTF สามารถเข้าถึงเอฟเฟกต์การปิดผนึกของ 'ตรง/taper ' ^*1 พอดี เหมาะสำหรับการปิดผนึกก๊าซหรือของเหลว

NPSC (National Pipe Straight Coupling)

เธรดตรงที่ปิดผนึก ใช้กันทั่วไปสำหรับระบบท่อและอุปกรณ์ชิ้นส่วนเชิงกลที่มีการเชื่อมต่อที่ไม่ปิดผนึก

NPSH (ท่อส่งท่อแห่งชาติ)

ด้ายท่อตรงไม่มีการปิดผนึกตัวเอง โดยทั่วไปจะใช้สำหรับข้อต่อท่อ

NPSI (National Pipe Straight Intermediate)

คล้ายกับ NPSF แต่มีขนาดใหญ่กว่าเล็กน้อยส่วนใหญ่เป็นผู้หญิง ขนาดด้ายและความคลาดเคลื่อนอยู่ระหว่าง NPT และ NPS ไม่ธรรมดาและใช้เป็นหลักในกรณีที่จำเป็นต้องมีการเชื่อมต่อแบบเกลียวอย่างแม่นยำ แต่ไม่จำเป็นต้องปิดการปิดผนึกด้วยเธรด

NPSL (National Pipe Straight Locknut)

ด้ายตรงการปิดผนึกทำได้โดยใช้โอริงหรือปะเก็น NPSL ส่วนใหญ่จะใช้ในการยึดล็อคนัทเพื่อป้องกันส่วนประกอบจากการคลายภายใต้เงื่อนไขเช่นการสั่นสะเทือนหรือการเปลี่ยนแปลงอุณหภูมิ

NPSM (กลไกการส่งท่อแห่งชาติ)

ประเภทของด้ายสำหรับชิ้นส่วนของเครื่องจักรหรืออุปกรณ์ โดยทั่วไปใช้ภายในโดยผู้ผลิตอุตสาหกรรมหรืออุปกรณ์เฉพาะ

NPTR (ราวบันไดท่อเรียวแห่งชาติ)

คล้าย กับเธรด NPT แต่ด้วยความอดทนและข้อกำหนดของเธรดที่ไม่ซ้ำกันโดยเฉพาะสำหรับสภาพแวดล้อมทางรถไฟ ส่วนใหญ่ใช้ในอุปกรณ์รถไฟ

ptf-sae สั้น (ท่อเรียว. เชื้อเพลิง. sae. สั้น)

ตั้งชื่อตาม SAE International ซึ่งคล้ายกับ NPTF แต่หนึ่งเปลี่ยนสั้นลง สำหรับใช้ในหน่วยการถ่ายโอนเชื้อเพลิงขนาดเล็กหรือก๊าซโดยเฉพาะอย่างยิ่งที่พื้นที่ติดตั้งมี จำกัด

※ 1) การปิดผนึกแบบตรง/เรียว

เกลียวตัวผู้เรียวและเธรดหญิงตรงสร้างแรงในระหว่างการยึดซึ่งทำให้เกิดการเสียรูปเล็กน้อยของเธรด ดังนั้นการเติมช่องว่างเล็ก ๆ ระหว่างทั้งสองและในที่สุดก็บรรลุซีลที่มีความแม่นยำสูง การปิดผนึกประเภทนี้ไม่จำเป็นต้องใช้องค์ประกอบการปิดผนึกภายนอก แต่สามารถทำได้ผ่านโลหะเป็นโลหะเกลียว

ยกเว้น NPTF ซึ่งเป็นการปิดผนึกตนเองและเธรดการออกแบบพิเศษบางอย่าง เธรดทั้งหมดต้องการวัสดุปิดผนึกเพื่อให้แน่ใจว่าก๊าซและความหนาแน่นของของเหลว

※ 2) วิธีการปิดผนึกเธรดที่แตกต่างกัน

①เธรดเรียว: ใช้เทปปิดผนึกหรือห่อหุ้มเกลียวรอบเธรด

②เกลียวขนาน: โอริง, เครื่องซักผ้าหรือด้ายล็อค เป็นต้น

③การปิดผนึกโลหะของด้ายตรง/เรียว (เกลียวตัวผู้เรียวเทียบกับเกลียวท่อหญิงตรง)

※ 3) ยาแนวคือการป้องกันการรั่วไหลเพื่อให้แน่ใจว่าการปิดผนึก Threadlocker คือการกระชับเธรดเพื่อป้องกันการคลาย

※ 4) อะแดปเตอร์อนุญาตให้เข้ากันได้กับส่วนประกอบของเธรดหรือขนาดที่แตกต่างกัน

บรรณานุกรม:

เธรดมาตรฐานของสหรัฐอเมริกา

เกลียวท่อแห่งชาติ
