ความแตกต่างระหว่างเธรด BSP และเธรด NPT, G, R

หมวดจำนวน:6694     การ:วีพีซี นิวแมติกส์     เผยแพร่: 2565-10-29      ที่มา:https://www.vpc-pneumatic.com/

1. ขนาดเกลียว BSP คืออะไร?

BSP (เกลียวท่อมาตรฐานอังกฤษ) คือ a เกลียวท่ออังกฤษ 55° มียอดมนและรากใช้ในยุโรปและเครือจักรภพอังกฤษ

1/4' เกลียว BSP: 1/4 หมายถึงเส้นผ่านศูนย์กลางด้านในของท่อที่เชื่อมต่อกับเกลียวตัวเมียมีหน่วยเป็นนิ้ว

แผนภูมิขนาดเกลียว BSP

ขนาดเกลียว

หัวข้อต่อ

(นิ้ว)

ขว้าง

เส้นผ่านศูนย์กลางหลัก (OD)

เส้นผ่านศูนย์กลางไมเนอร์ (ID)

ความยาวเกจ

นิ้ว

มม

นิ้ว

มม

นิ้ว

มม

นิ้ว

มม

1/8

28

0.0357

0.907

0.383

9.728

0.3372

8.565

0.1563

3.97

1/4

19

0.0526

1.337

0.518

13.157

0.4506

11.445

0.2367

6.012

3/8

19

0.0526

1.337

0.656

16.662

0.5886

14.95

0.25

6.35

1/2

14

0.0714

1.814

0.825

20.955

0.7336

18.633

0.3214

8.164

3/4

14

0.0714

1.814

1.041

26.441

0.9496

24.12

0.375

9.525

1

11

0.0909

2.309

1.309

33.249

1.1926

30.292

0.4091

10.391

1¼

11

0.0909

2.309

1.65

41.91

1.5336

38.953

0.5

12.7

1½

11

0.0909

2.309

1.882

47.803

1.7656

44.846

0.5

12.7

2

11

0.0909

2.309

2.347

59.614

2.2306

56.657

0.625

15.875

2½

11

0.0909

2.309

2.96

75.184

2.8436

72.227

0.6875

17.463

3

11

0.0909

2.309

3.46

87.884

3.3436

84.927

0.8125

20.638

4

11

0.0909

2.309

4.45

113.03

4.3336

110.073

- -





2. NPT คืออะไร เกลียว?

American National Standard Pipe Thread ย่อมาจาก National Pipe Thread Standard และ มุมเกลียวคือ 60°-ตามรูปร่างด้ายแบ่งออกเป็นเกลียวท่อตรงแบบปิดผนึกและเกลียวท่อเรียวแบบปิดผนึก กางเกงขาสั้นเกลียวตัวผู้และตัวเมียมีรูปร่างที่แตกต่างกันก็แตกต่างกันเช่น NPT (เทเปอร์ท่อแห่งชาติ), NPS (ท่อแห่งชาติแบบตรง), NPTF (ท่อเรียวแห่งชาติ - เชื้อเพลิงและน้ำมัน) หรือ NPSC (ข้อต่อตรงของท่อแห่งชาติ) และอื่น ๆ

1/2' เกลียว NPT: 1/2 หมายถึงเส้นผ่านศูนย์กลางด้านในของท่อที่เชื่อมต่อกับเกลียวตัวเมียมีหน่วยเป็นนิ้ว




3. เธรด npt และ bsp แตกต่างกันอย่างไร?เธรด NPT และ BSP เข้ากันได้หรือไม่

รูปทรงและมุมของเกลียวแตกต่างกันและไม่เข้ากัน

NPT คือ ก 60° เกลียวไปป์ทรงเรียวของ American Standard ที่มีรูปทรงเรียว ด้านบนเรียบและโคนเกลียว

บีเอสพีคือก 55° อังกฤษ ปิดผนึกเกลียวท่อด้วยปลายมนและราก

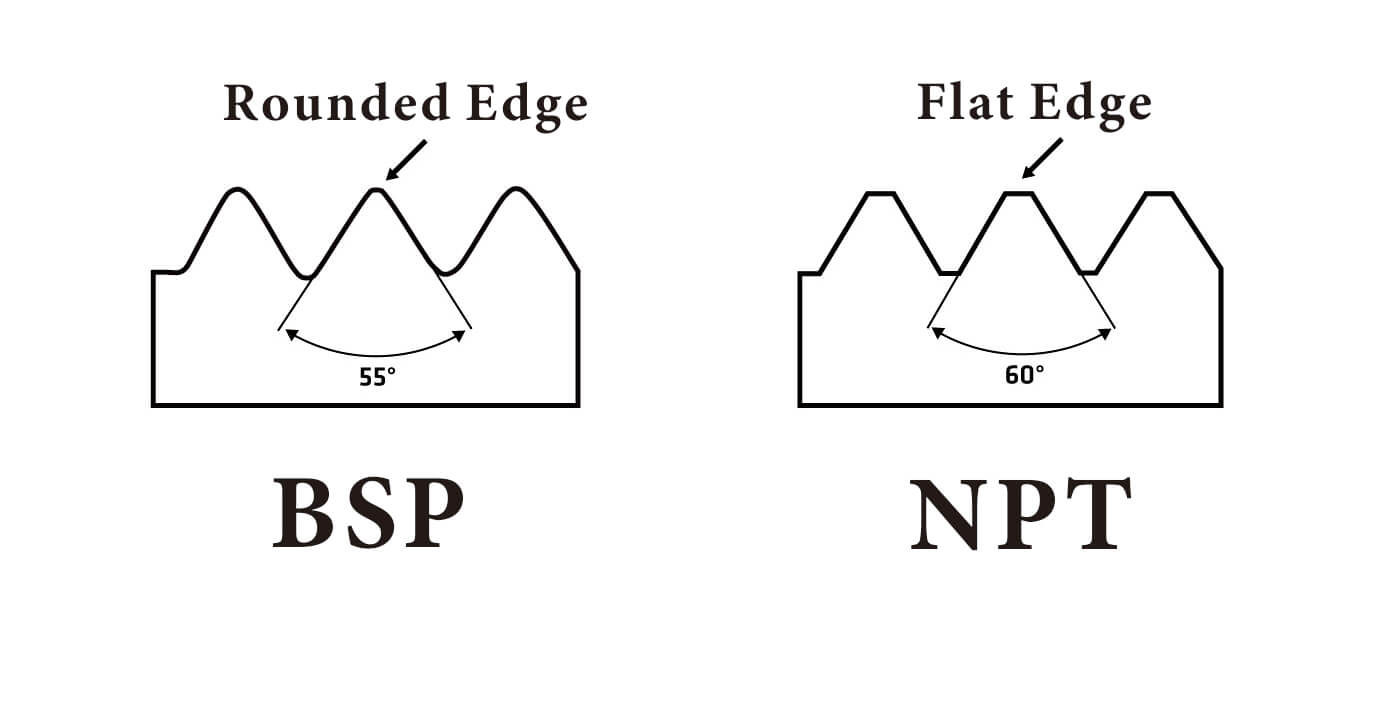

เธรด npt กับ bsp

4. เธรด BSP, BSPP, BSPF, BSPM และ BSPT แตกต่างกันอย่างไร

เกลียว BSP แบ่งออกเป็นเกลียวท่อตรง BSPP และเกลียวท่อเรียว BSPT ตามรูปร่าง

BSPP (ขนานท่อมาตรฐานอังกฤษ) เป็นการเชื่อมต่อแบบปิดผนึกเกลียวท่อตรง 55°ในซีรีส์ข้อต่อ VPC เกลียว BSPP จะใช้ได้กับโอริงตามค่าเริ่มต้น

BSPF (ต๊าปมือละเอียด ท่อเหล็ก มาตรฐานอังกฤษ) คือการเชื่อมต่อแบบไม่ปิดผนึกของอังกฤษ 55 °ด้ายท่อเกลียวละเอียด แต่ตอนนี้โดยทั่วไปจะใช้ด้าย BSPP โดยตรงหมายถึงด้าย BSPFเธรด BSPF ในมาตรฐาน BS EN ISO-228-1 ใหม่สามารถถูกแทนที่ด้วยเธรด G BSPP=BSPF=เธรด G

BSPT (ทรงเรียว ท่อเหล็ก มาตรฐานอังกฤษ) เป็นเกลียวท่อเรียว 55° สำหรับ British Sealed Connections หรือที่เรียกว่า PT thread (มีโอริงเป็นค่าเริ่มต้นในชุดข้อต่อฟิตติ้ง VPC) ซึ่งมีเรียวเกลียวที่ 1:16 และโดยทั่วไปใช้ในอุตสาหกรรมน้ำและก๊าซมาตรฐานเก่าสำหรับ BSPT คือ BS 21 และในมาตรฐานใหม่ BS EN 10226-1 สามารถแทนที่ได้ด้วยเธรด R (Rc) กล่าวคือ เธรด BSPT (PT) และ R (Rc) เข้ากันได้สามารถใช้แทนเกลียว R (Rc) ได้ในมาตรฐาน BS EN 10226-1 ใหม่ BSPT( PT) = R(Rc)(BSP เริ่มต้นอ้างอิงถึงเธรด BSPT ในชุดไปป์ VPC)

BSPM (เครื่องกลท่อมาตรฐานอังกฤษ) เป็นมาตรฐานเก่าของด้ายอังกฤษสามารถแทนที่ด้วยเธรด G ในมาตรฐาน BS EN ISO-228-1 ใหม่นั่นคือ BSPM, BSPF, BSPP และเธรด G เข้ากันได้

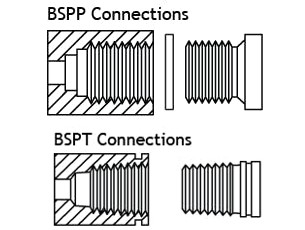

bspp กับ bspt

5. ขนาดเกลียว G & ZG คืออะไร?

G (จากท่อแก๊ส/Gewinde ของเยอรมัน) คือการเชื่อมต่อแบบไม่ปิดผนึกของอังกฤษ เกลียวท่อตรง 55° ซึ่งสามารถปิดผนึกได้โดยการเพิ่มโอริงหรือปะเก็น ในซีรีส์ตัวเชื่อมต่อ VPC เธรด G จะมาพร้อมกับโอริงตามค่าเริ่มต้น

เธรด G มีสองประเภท: ตัวผู้และตัวเมียเกลียว G พร้อมโอริงเหมาะสำหรับท่อแรงดันต่ำที่รับน้ำหนักคงที่ในท่อแรงดันต่ำที่รับน้ำหนักคงที่ ความยืดหยุ่นและความสามารถในการอัดตัวของโอริงสามารถเติมเต็มช่องว่างระหว่างเกลียวเมื่อทำการขันให้แน่น ทำให้เกิดซีลที่มีประสิทธิภาพในเวลาเดียวกัน ความยืดหยุ่นของโอริงสามารถชดเชยการเคลื่อนตัวของท่อที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิหรือการสั่นสะเทือน ช่วยเพิ่มประสิทธิภาพในการปิดผนึกและป้องกันการรั่วไหลของตัวกลาง

ZG เป็น เกลียวท่อเรียว 55° สำหรับการเชื่อมต่อแบบปิดผนึกความเรียวคือ 1:16โดยทั่วไปจะใช้สำหรับอุปกรณ์ท่อน้ำและมักใช้ในประเทศแถบยุโรปเกลียว ZG สามารถแทนที่ได้ด้วย Rc (เกลียวตัวเมีย) ในมาตรฐานใหม่ กล่าวคือ เกลียว ZG และ RC เข้ากันได้




6. เธรด G เข้ากันได้กับ NPT หรือไม่

เลขที่.มุมและระยะพิตช์เกลียว (เกลียวต่อนิ้ว) ของเกลียว G และเกลียว NPT นั้นแตกต่างกัน


7. ขนาดเกลียว R คืออะไร?

เธรด R (จากภาษาเยอรมัน rohr) เป็นชื่อรวมของ เกลียวท่อปิดผนึก 55° มียอดมนและราก

Rp - เกลียวตรงตัวเมียปิดผนึก 55° เกลียวเหล่านี้ส่วนใหญ่จะใช้ในอุณหภูมิสูง สภาพแวดล้อมแรงดันสูง หรือภายในระบบหล่อลื่น

Rs - เกลียวตัวผู้ตรงปิดผนึก 55°

Rc - เกลียวตัวเมียเรียวปิดผนึก 55° พร้อมเทเปอร์ 1:16, ปัจจุบันเรียกกันทั่วไปว่าเธรด R

R1 - เกลียวนอกเรียวปิดผนึก 55°เกลียวตัวเมียตรง (Rp) + เกลียวตัวผู้เรียว (R1), 'ตรง/เรียว' พอดี.

R2 - เกลียวนอกเรียวปิดผนึก 55°เกลียวตัวเมียเทเปอร์ (Rc) + เกลียวตัวผู้เทเปอร์ (R2), 'เรียว/เรียว' พอดี.




8. เธรด BSPT และ NPT แตกต่างกันอย่างไร

มุมและระยะพิทช์ (เกลียวต่อนิ้ว) ของเกลียวนั้นแตกต่างกัน BSPT คือ 55° และ NPT คือ 60°.

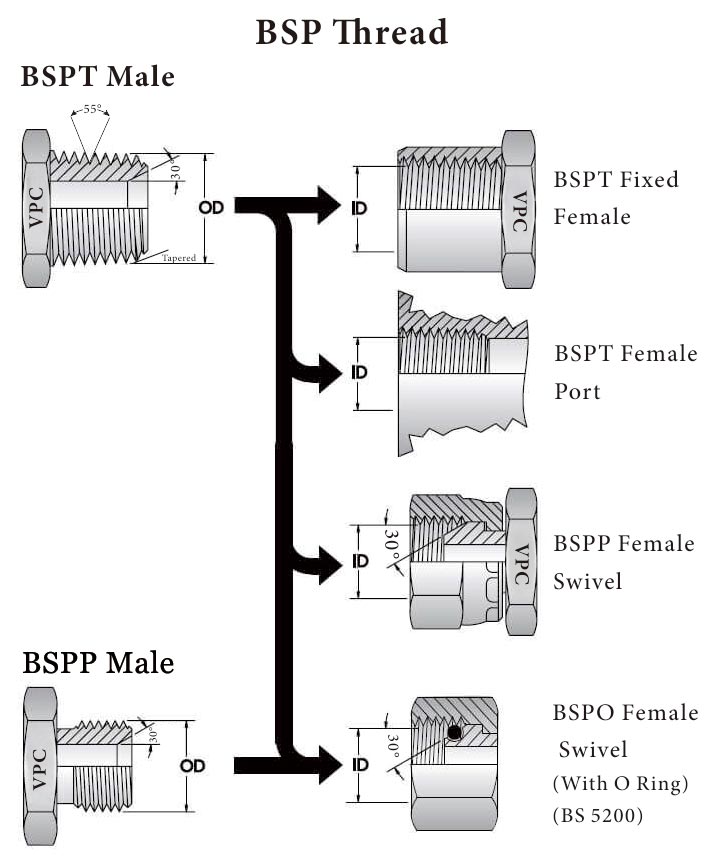

9. คุณจะระบุเธรด BSP ได้อย่างไร

เธรด bsp


10. BSP และ G เหมือนกันหรือไม่?

ในแง่หนึ่งมันก็เหมือนกัน ตามมาตรฐาน BS EN ISO-228-1 ล่าสุด เธรด G จะเหมือนกับมาตรฐานเธรด BSPP ภายใต้สาขาเธรด BSP และสามารถใช้ร่วมกันได้ในตอนท้ายของบทความ มีมาตรฐานล่าสุดสำหรับเธรดต่างๆ เพื่อช่วยให้คุณแยกแยะความแตกต่างระหว่างเธรดเหล่านั้นได้


11. เธรด R และ G เข้ากันได้หรือไม่

เข้ากันไม่ได้ทั้งสองเป็นไปตามมาตรฐานเธรดที่แตกต่างกันR (Rc) เป็นเกลียวตัวเมียเรียว 55° และ G คือเกลียวท่อตรง 55°


12. BSPP เหมือนกับ BSP หรือไม่

BSPP เป็นสาขาหนึ่งของมาตรฐานเกลียวท่อ BSP British 55°BSPP เป็นเกลียวท่อตรงแบบปิดผนึก 55° ของอังกฤษ




13. G หมายถึงอะไรในขนาดท่อ?

ตัวอย่างเช่น: G1/4',1/4 หมายถึงเส้นผ่านศูนย์กลางด้านในของท่อเป็นนิ้ว


14. คุณสามารถเชื่อมต่อ BSPP กับ NPT ได้หรือไม่

ไม่ มุมและระยะพิทช์ (เกลียวต่อนิ้ว) ของเกลียวทั้งสองแตกต่างกัน


15. เธรด BSP และ BSPT แตกต่างกันอย่างไร

BSPT เป็นแผนกย่อยของ BSP British 55°มาตรฐานเกลียวท่อ

BSPT เป็นเกลียวท่อเรียวปิดผนึก 55° ของอังกฤษ


16. BSP และ BSPT ใช้แทนกันได้หรือไม่

โรงงานส่วนใหญ่ใช้ BSP เพื่ออ้างอิงถึง BSPT แต่ข้อมูลการวัดเกลียวจริงจะมีผลเหนือกว่า.


17. เธรด BSPP กับ BSP กับ G และ PF

เธรด BSPP, BSPF (PF) และ G เป็นมาตรฐาน BS EN ISO-228-1 ทั้งหมดและสามารถ เข้ากันได้-ทั้งสี่เป็นด้ายจักรวรรดิ




18. BSPT กับ PT กับ R กับ ZG เธรด?

BSPT(PT), อาร์ร.ต และเธรด ZG ทั้งหมดเป็นมาตรฐาน BS EN 10226-1 และสามารถเป็นได้ เข้ากันได้.


G, BSPP, BSPT, R เธรดมาตรฐานสากล

G - อังกฤษ ด้ายท่อขนานเปิดผนึก (มาตรฐานสากล: บี 2779, BS EN ISO 228-1, ISO 7-1)

บีเอสพีพี - เกลียวท่อขนานมาตรฐานอังกฤษ (มาตรฐานสากล: บี 2779, BS EN ISO 228-1, ISO 7-1)

บีเอสพีที - เกลียวเรียวท่อมาตรฐานอังกฤษ (มาตรฐานสากล: บี 21, บี EN 10226-1, ISO 7-1)

R (ราคา, ฿, Rc, R1, R2) - อังกฤษ เกลียวท่อเรียว (มาตรฐานสากล: บี 21, บี EN 10226-1, ISO 7-1, ดิน 2999)

ทั้งสี่เป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ Whitworth Thread


ข้อมูลจำเพาะและข้อมูลของเกลียวอาจแตกต่างกันไปตามประเภทของเครื่องจักรหากคุณไม่สามารถยืนยันขนาดเกลียวที่คุณต้องการได้โปรด ติดต่อเรา, VPC Pneumatic จะช่วยคุณเลือกส่วนประกอบเกลียวที่ดีที่สุด

เนื้อหาต้นฉบับ หากคุณต้องการทำซ้ำหรืออ้างอิงถึงแหล่งที่มา

bsp กับเธรด g


บรรณานุกรม:

วิกิพีเดีย《ด้ายไปป์แห่งชาติ》

วิกิพีเดีย《ท่อมาตรฐานอังกฤษ》
