| ประเภทวาล์ว： | |
|---|---|
| การวางแนวการติดตั้ง： | |
| วัสดุ： | |
| การรับประกันคุณภาพ： | |

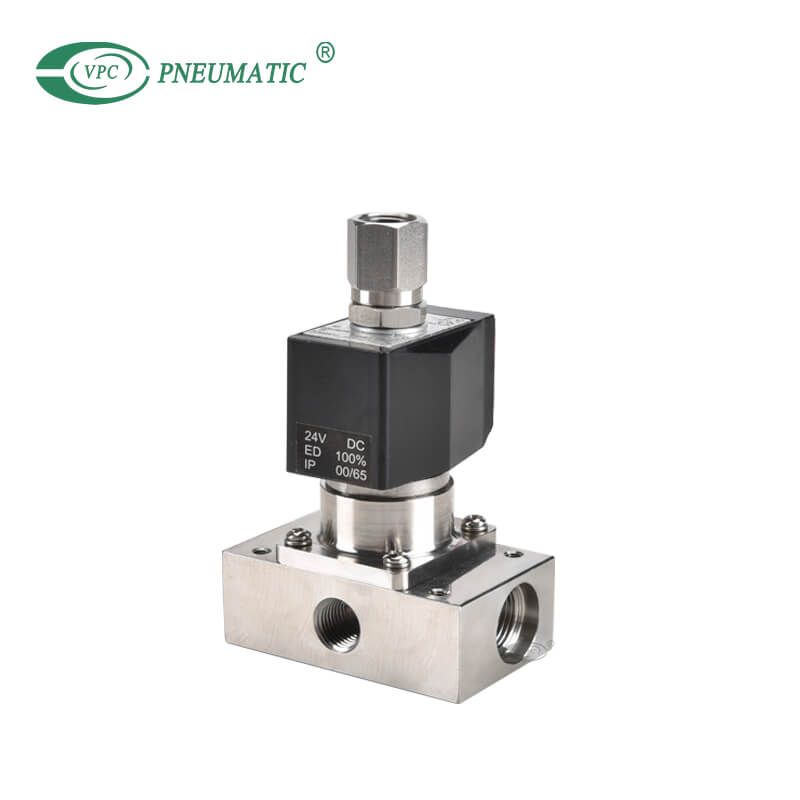

คำอธิบายผลิตภัณฑ์
1. สามารถเลือกวัสดุร่างกายและยาแนวเพื่อรองรับของเหลวต่างๆ
2. เข้ากันได้กับแอพพลิเคชั่นต่าง ๆ ผ่านการผสมผสานขนาดปากและขดลวดที่หลากหลาย
3. 2 พอร์ต (NC, NO), 3-port, Manifold: เลือกส่วนประกอบในอุดมคติตามวงจรที่ใช้งาน
4. ร่างกายวาล์วมีให้เลือกทั้งทองแดงและสแตนเลสดังนั้นคุณสามารถเลือกวัสดุที่คุณต้องการตามสภาพแวดล้อมการใช้งาน
* คำสั่งซื้อสำหรับแผ่นปิดบังและแผ่นย่อยเท่านั้น ติดต่อ VPC สำหรับรายละเอียด
* สำหรับหมายเลขสถานี 11 รายการขึ้นไปติดต่อ VPC
ข้อกำหนดผลิตภัณฑ์
| พิมพ์ | ข้อกำหนดมาตรฐาน | ข้อกำหนดทางเลือก | |
| Medim ที่ทำงาน | อากาศ/สูญญากาศต่ำ /น้ำ/น้ำมันก๊าด/น้ำมัน | น้ำร้อน | ไอน้ำ |
| ความแตกต่างของแรงดันในการทำงาน | 0 ถึง 1MPA | ||
| สูงสุด แรงกดดันในการทำงาน | 1mpa | ||
ความดันพิสูจน์ | 10mpa | ||
| อุณหภูมิของเหลว (ไม่มีการแช่แข็ง) | -10 ° C ถึง 60 ° C | -10 ° C ถึง 90 ° C | -10 ° C ถึง 184 ° C |
| อุณหภูมิในการทำงาน | -20 ° C ถึง 60 ° C | -20 ° C ถึง 100 ° C | |
| ชั้นความร้อน | คลาส 130 (b) | คลาส 180 (H) | |
| บรรยากาศ | วางก๊าซที่มีฤทธิ์กัดกร่อนและก๊าซระเบิด | ||
| โครงสร้างวาล์ว | โครงสร้างด็อกพ็อกพ็อปโดยตรง | ||
การรั่วไหลของที่นั่งวาล์ว | 0.2 ซม. 3/นาที (ANR) หรือน้อยกว่า (อากาศ) | 300 ซม. 3/นาที (ANR) หรือน้อยกว่า (อากาศ) | |
| การติดตั้ง | ไม่ จำกัด | ||
| วัสดุร่างกาย/ซีล | ยางสแตนเลส/ไนไตรล์ | ยางสแตนเลส/EPM | สแตนเลส/PTFE |
* อ้างถึงสูงสุด ความแตกต่างของแรงดันในการทำงานในข้อมูลจำเพาะของแต่ละบุคคล
| แบบอย่าง | GAG311-1 | GAG351-2 | ||
| ขนาดพอร์ต | RC1/8 | |||
| ขนาดปาก (มม.) | สูงสุด | 1.5 | 2.0 | |
| ร่างกาย | 1.5 | 2.0 | ||
| Max.working Pressure Differential (MPA) | อากาศ | AC | 0.7 | 0.4 |
| DC | 0.7 | 0.4 (0.35) | ||
| น้ำ (ร้อน) | AC | 0.7 | 0.4 | |
| DC | 0.7 | 0.4 | ||
| น้ำมัน (50 มม. 2/s) | AC | 0.6 | 0.25 | |
| DC | 0.6 (0.5) | 0.2 (0.15) | ||
| ไอน้ำ | AC | 0.7 | 0.4 | |
| แรงดันไฟฟ้า | 110 Vac 50/60 Hz 220 VAC 50/60 Hz 12 VDC 24 VDC | |||
| พลังที่ชัดเจน (VA) | เมื่อถือ | 50Hz | 14 | |
| 60Hz | 11 | |||
| เมื่อเริ่มต้น | 50Hz | 20 | ||
| 60Hz | 16 | |||
| การใช้พลังงาน (W) | AC | 50/60Hz | 6/4.2 | |
| DC | 11 (8.1) | |||

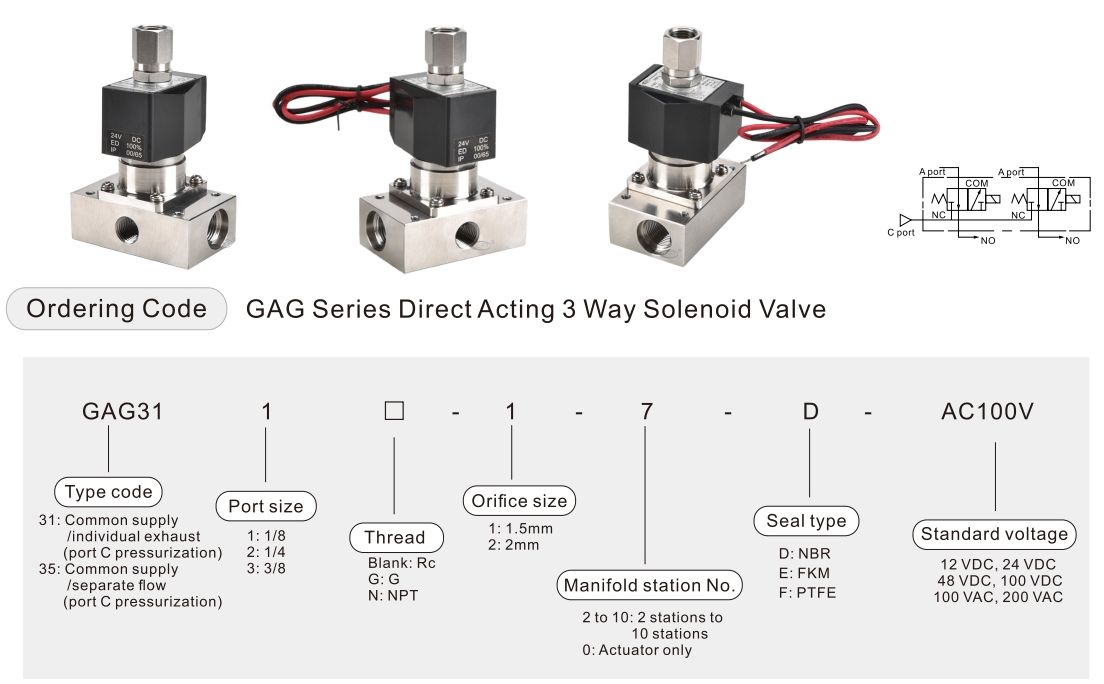

*1: หมายเลขรุ่นด้านบนสำหรับขนาดพื้นฐานไม่มีขนาดพอร์ต (RC) และขนาดปาก อ้างถึงวิธีการสั่งซื้อสำหรับชุดค่าผสมอื่น ๆ
*2: ช่วงความผันผวนของแรงดันไฟฟ้าจะต้องอยู่ภายใน± 10% ของแรงดันไฟฟ้าที่ได้รับการจัดอันดับ
*3: ค่าที่แสดงใน () มีไว้สำหรับประเภทแรงดันไฟฟ้า DC ที่มีกล่องเทอร์มินัล DIN ซึ่งระบุสูงสุด แรงกดดันจากการทำงานเมื่อแรงดันจากไม่มีพอร์ต
*4: เมื่อใช้ในสถานะที่มีพลังอย่างต่อเนื่องให้ใช้ซีลยางฟลูออโร
*5: ไม่สามารถใช้แรงดันพอร์ตได้สำหรับซีล PTFE
*6: 100 VAC (50/60 Hz) สามารถใช้กับ 110 VAC (60 Hz) 200 VAC (50/60 Hz) สามารถใช้กับ 220 VAC (60 Hz)

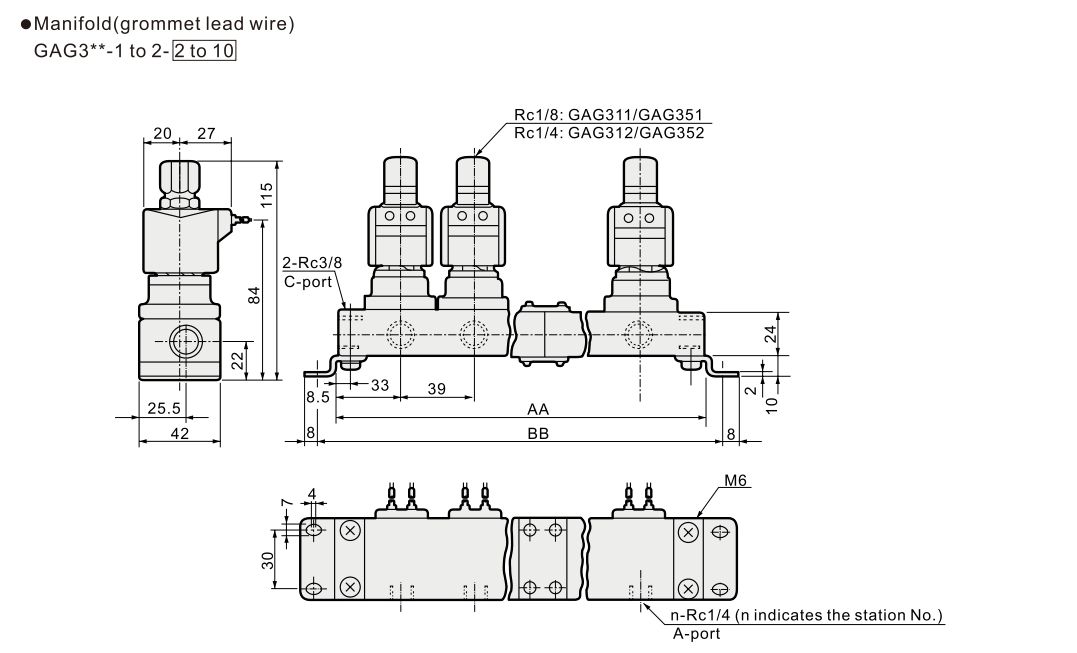

มิติหลัก
คำถามที่พบบ่อย
Q1. วาล์วโซลินอยด์ 3 Way 2 ตำแหน่งคืออะไร?
โซลินอยด์วาล์วชนิดที่พบบ่อยที่สุดคือวาล์ว 2 ทางและ 3 ทางซึ่งสามารถเป็น n/o (ปกติเปิด) หรือ n/c (ปกติปิด) ตัวอย่างเช่น วาล์ว 2/2 มีสองพอร์ต (เข้า/ออก) และสองสถานะ (เปิด/ปิด) 3 Way 2 Position Valve มีพอร์ตสามพอร์ตและสองสถานะทั้งหมดมีการกำหนดค่าหลายเส้นทางที่แตกต่างกันของเส้นทางการไหลในขณะที่เชื่อมต่อเพียงสองพอร์ตในสถานที่เดียว
Q2. วัสดุใดที่ใช้สำหรับโซลินอยด์วาล์ว?
วาล์วโซลินอยด์มักจะใช้ได้กับวัสดุที่อยู่อาศัยต่างๆ วัสดุทั่วไปคือไนลอน (โพลีอะไมด์ - PA), พีวีซี (โพลีไวนิลคลอไรด์), ทองเหลือง, ทองเหลืองชุบนิกเกิลและสแตนเลส (304 และ 316) การเลือกวัสดุขึ้นอยู่กับคุณสมบัติทางเคมีและอุณหภูมิของสื่อ
Q3. วาล์วโซลินอยด์รักษาการโดยตรงคืออะไร?
วาล์วโซลินอยด์ที่ทำหน้าที่โดยตรง หรือที่รู้จักกันในชื่อวาล์วโซลินอยด์ที่ได้รับการจัดอันดับเป็นศูนย์เป็นวาล์วไฟฟ้าเชิงกลที่ใช้ในการควบคุมการไหลของของเหลวหรือก๊าซ
Q4. อะไรคือความแตกต่างระหว่างการแสดงโดยตรงกับวาล์วโซลินอยด์ที่ดำเนินการโดยนักบิน?
ความแตกต่างที่สำคัญระหว่างการแสดงโดยตรงและ โซลินอยด์นักบิน คือวาล์วโซลินอยด์ที่ออกฤทธิ์โดยตรงมีการเชื่อมต่อโดยตรงกับการเปิดและปิดเกราะในขณะที่วาล์วที่ดำเนินการโดยนักบินใช้การใช้ของเหลวกระบวนการเพื่อช่วยในการขับเคลื่อนการทำงานของวาล์ว
Q5. ทำไมวาล์วโซลินอยด์ถึงล้มเหลว?
ความล้มเหลวของขดลวดโซลินอยด์อาจเกิดจากปัจจัยหลายประการ การใช้แรงดันไฟฟ้าที่ไม่ถูกต้องกับขดลวดจะทำให้มันล้มเหลวและอาจทำให้ขดลวดถูกไฟไหม้ คลื่นไฟฟ้าหรือเดือยอาจทำให้ขดลวดเสียหายได้เช่นกัน ไม่สามารถซ่อมแซมขดลวดที่ถูกไฟไหม้ได้และจะต้องเปลี่ยนใหม่
ดาวน์โหลดแคตตาล็อก
