อุปกรณ์แรงดันสูง มักจะใช้วงแหวนยางหรือ วงแหวนปิดผนึกโลหะ เพื่อสร้างซีลระหว่างข้อต่อและอินเทอร์เฟซเพื่อให้แน่ใจว่าอากาศหรือก๊าซบีบอัดถูกส่งโดยไม่รั่วไหลภายใต้แรงดันสูง พวกเขามักจะใช้ในระบบอุตสาหกรรมที่ต้อง ทนต่อการส่งก๊าซแรงดันสูง.
ความต้านทานแรงดันสูง: 870psi
ประสิทธิภาพการปิดผนึกสูง: PTFE, แหวนปิดผนึกโลหะ
วิธีการเชื่อมต่อหลายวิธี: การเชื่อมต่อแบบเธรด, การเชื่อมต่อเฟอร์รูล, การเชื่อมต่ออย่างรวดเร็ว
ความต้านทานอุณหภูมิสูงและการกัดกร่อน: ใช้วัสดุทนต่อการกัดกร่อนเช่นสแตนเลสทองเหลืองและ ทองแดงชุบนิกเกิล.
1. ข้อมูลจำเพาะ
| ประเภทผลิตภัณฑ์ | การติดตั้งทองเหลืองแรงดันสูง |
| ประเภทที่เหมาะสม | Tee Fitting, Elbow Fitting, Straight Fitting ฯลฯ |
| พื้นผิวเสร็จสิ้น | ทองเหลืองธรรมชาติ / ชุบนิกเกิลเสริม |
| แรงกดดันในการทำงานสูงสุด | 870 psi (6.0 MPa) |
| แรงกดดัน | ≥ 2,600 psi (18 MPa) |
| อุณหภูมิในการทำงาน | -20 ° C ถึง +150 ° C (-4 ° F ถึง +302 ° F) |
| ประเภทการเชื่อมต่อ | ที่ได้ถูกทำด้วยเกลียว |
| มาตรฐานด้าย | NPT / BSPT / BSPP (ปรับแต่งได้) |
| ตัวเลือกขนาดเธรด | 1/8 ', 1/4 ', 3/8 ', 1/2 ' |
| ประเภทแมวน้ำ | แนะนำเทปเกลียว / PTFE |
| การปฏิบัติตาม | Rohs เอื้อม |
2. ความดันแรงดันสูงเทียบกับการติดตั้งลมธรรมดา
| พิมพ์ | ข้อต่อแรงดันสูง | พอดีแบบนิวเมติกธรรมดา |
| ช่วงแรงดันในการทำงาน | ≥1,0 MPa | ≤ 1.0 MPa (0.6 ~ 1.0 MPa) |
| สื่อการทำงาน | อากาศแรงดันสูง, ไนโตรเจน, CO₂, น้ำมันไฮดรอลิก, ก๊าซทดสอบ ฯลฯ | อากาศบีบอัดทั่วไป น้ำหรือสูญญากาศ (แรงดันต่ำ) |
| วัสดุ | สแตนเลส, เหล็กกล้าคาร์บอน, ทองแดงชุบนิกเกิล | อัลลอยอลูมิเนียมพลาสติกทองเหลืองธรรมดา |
| การเชื่อมต่อ | เกลียว, เฟอร์รูล, ขั้วต่ออย่างรวดเร็วของโลหะ | การเชื่อมต่อเธรดแบบรวดเร็วหรือแบบธรรมดา |
| วัสดุวงแหวนปิดผนึก | แหวนปิดผนึก PTFE / โลหะ | Viton / Ordinary O-Ring |
| แอปพลิเคชัน | อุปกรณ์ทดสอบแรงดันสูงระบบเพิ่มก๊าซ ท่อระบายน้ำเครื่องทำความเย็นอุปกรณ์พลังงาน ฯลฯ | สายการผลิตอัตโนมัติการเชื่อมต่อกระบอกสูบ อุปกรณ์บรรจุภัณฑ์เครื่องจักรอาหาร ฯลฯ |
3. แอปพลิเคชัน
การเผาไหม้ / กังหันก๊าซธรรมชาติและเครื่องยนต์ CT
อุปกรณ์ตรวจจับและทดสอบก๊าซแรงดันสูง
ระบบควบคุมไฮบริดไฮดรอลิก
ระบบเชื้อเพลิงเหลว
ระบบบูสเตอร์อากาศ (เช่นไนโตรเจนไฮโดรเจนออกซิเจนและก๊าซแรงดันสูงอื่น ๆ )
ช่องเครื่องยนต์อุณหภูมิสูง
ระบบจัดเก็บและเติมน้ำมัน LNG
4. วิธีเลือกอุปกรณ์นิวเมติก?
①มิติ
เส้นผ่านศูนย์กลางด้านนอกของท่อ (OD)
ขนาดตัวชี้วัด : 4mm / 6mm / 8mm / 10mm / 12mm / 16mm ฯลฯ
ขนาดนิ้ว : 1/8 ' / 1/4 ' / 3/8 ' / 1/2 ' / 3/4 ' / 1 ' ฯลฯ
ประเภทเธรด
NPT, BSPT, BSPP, Rosca G ฯลฯ
ด้ายชายหรือหญิง
ตัวอย่างเช่น： 1/4 'BSP Thread: 1/4 แสดงถึง เส้นผ่านศูนย์กลางด้านใน ของหลอดที่เชื่อมต่อกับเธรดหญิงเป็นนิ้ว
แผนภูมิขนาดเธรด BSP
| ขนาดด้าย | เธรดต่อ (นิ้ว) | ขว้าง | เส้นผ่านศูนย์กลางหลัก (OD) | เส้นผ่านศูนย์กลางเล็กน้อย (ID) | ความยาวเกจ | ||||
| นิ้ว | มม. | นิ้ว | มม. | นิ้ว | มม. | นิ้ว | มม. | ||
| 1/8 | 28 | 0.0357 | 0.907 | 0.383 | 9.728 | 0.3372 | 8.565 | 0.1563 | 3.97 |
| 1/4 | 19 | 0.0526 | 1.337 | 0.518 | 13.157 | 0.4506 | 11.445 | 0.2367 | 6.012 |
| 3/8 | 19 | 0.0526 | 1.337 | 0.656 | 16.662 | 0.5886 | 14.95 | 0.25 | 6.35 |
| 1/2 | 14 | 0.0714 | 1.814 | 0.825 | 20.955 | 0.7336 | 18.633 | 0.3214 | 8.164 |
| 3/4 | 14 | 0.0714 | 1.814 | 1.041 | 26.441 | 0.9496 | 24.12 | 0.375 | 9.525 |
| 1 | 11 | 0.0909 | 2.309 | 1.309 | 33.249 | 11.926 | 30.292 | 0.4091 | 10.391 |
| 1¼ | 11 | 0.0909 | 2.309 | 1.65 | 41.91 | 15.336 | 38.953 | 0.5 | 12.7 |
| 1½ | 11 | 0.0909 | 2.309 | 1.882 | 47.803 | 17.656 | 44.846 | 0.5 | 12.7 |
| 2 | 11 | 0.0909 | 2.309 | 2.347 | 59.614 | 22.306 | 56.657 | 0.625 | 15.875 |
| 2½ | 11 | 0.0909 | 2.309 | 2.96 | 75.184 | 28.436 | 72.227 | 0.6875 | 17.463 |
| 3 | 11 | 0.0909 | 2.309 | 3.46 | 87.884 | 33.436 | 84.927 | 0.8125 | 20.638 |
| 4 | 11 | 0.0909 | 2.309 | 4.45 | 113.03 | 43.336 | 110.073 | - | - |
บทความอ้างอิง: ความแตกต่างระหว่างเธรด BSP และ NPT, G, R เธรด
②วัสดุ

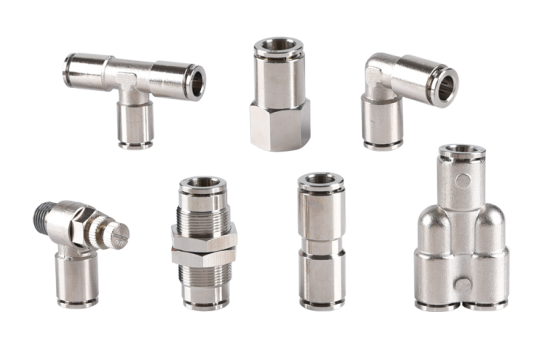

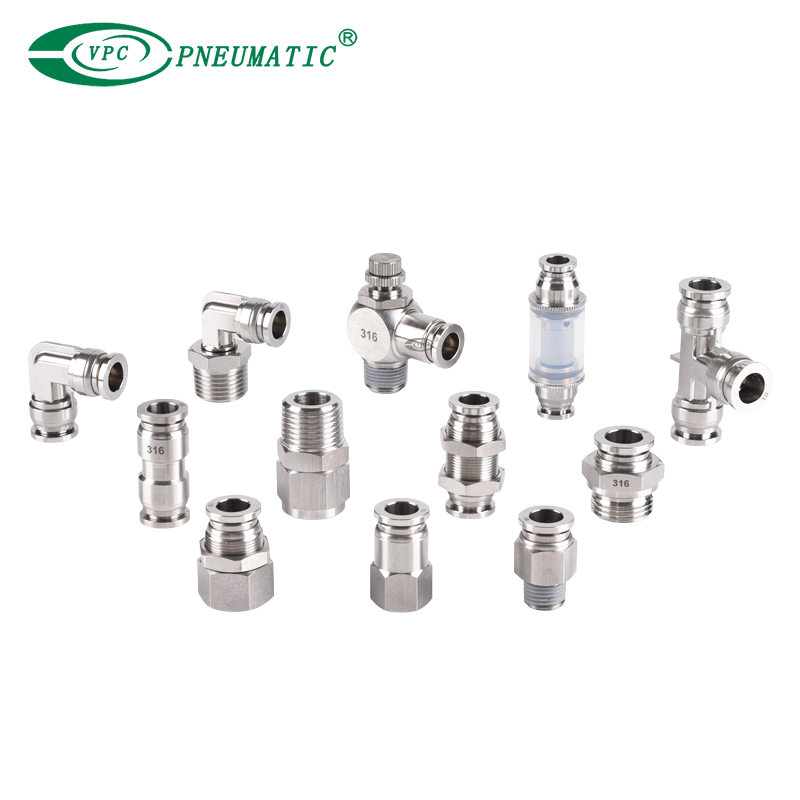

สแตนเลสสตีลพอดี

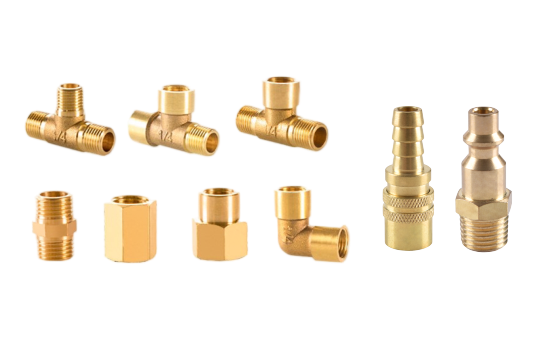

พอดีกับนิวเมติกทองเหลือง

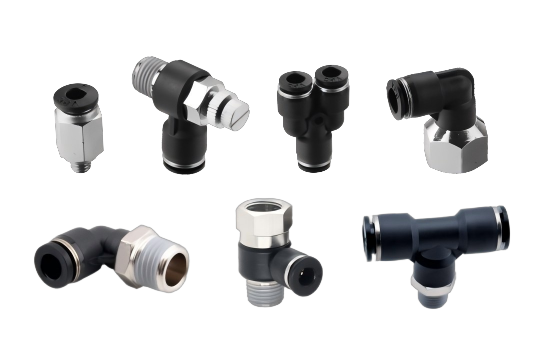

พลาสติก

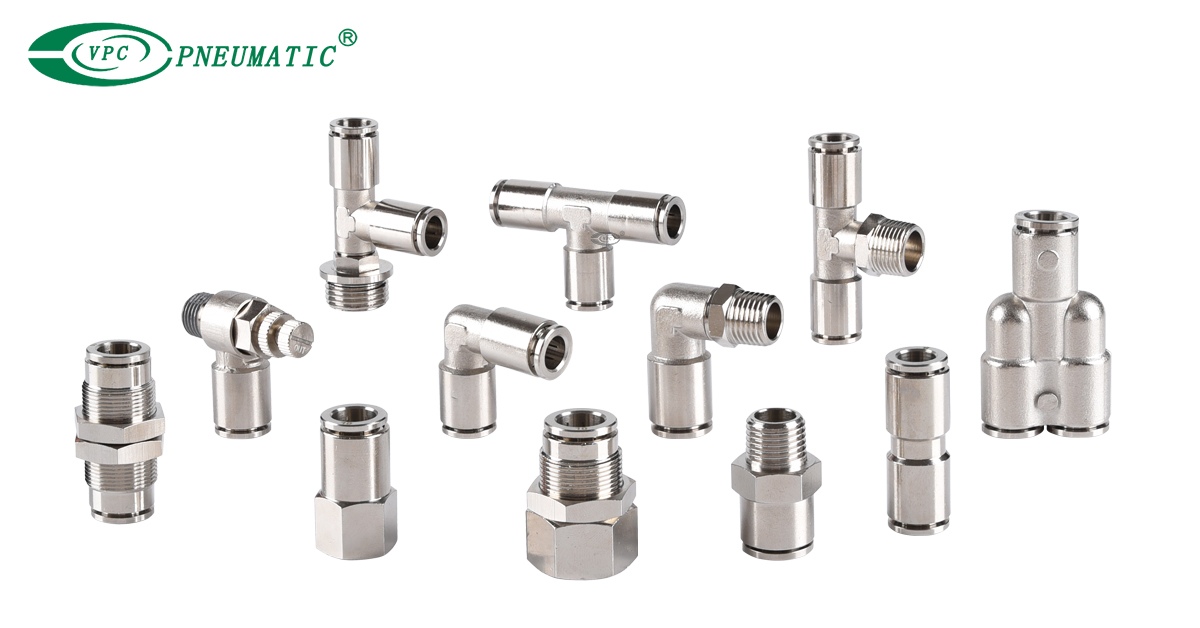

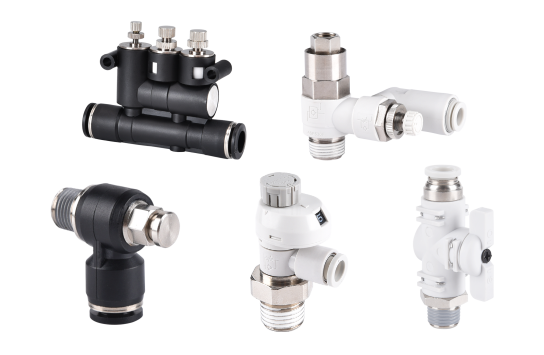

③ประเภทของตัวเชื่อมต่อลม
บริษัท ของเรามีขั้วต่อลมหลายประเภทและ จัดทำแคตตาล็อกตัวเลือก รวมถึง: ด้ายตัวผู้ติดตั้งตรงด้ายข้อต่อตรงผู้หญิง, ข้อต่อกำแพง, ข้อศอกข้อศอก, ข้อต่อที
④สภาพแวดล้อมการติดตั้ง
หากใช้ในอุตสาหกรรมอาหารการแพทย์หรือการทดสอบอาจจำเป็นต้องปฏิบัติตามข้อกำหนดเฉพาะ (เช่นปลอดน้ำมันสะอาดทองเหลืองเกรดอาหาร ฯลฯ ) พิจารณาด้วย: ไม่ว่าจะต้องมี การทนต่อการกัดกร่อน ไม่ว่าจะเป็น กิจกรรมกลางแจ้ง ไม่ว่าจะถูก ถอดประกอบบ่อย ๆ ฯลฯ
หากคุณมีคำถามใด ๆ เกี่ยวกับอุปกรณ์ทองเหลืองแรงดันสูง โปรดปรึกษา VPC นิวเม ติก เราจะช่วยคุณเลือกส่วนประกอบที่ดีที่สุด
