| เกลียว： | |
|---|---|
| วัสดุร่างกาย： | |
| การรับประกันคุณภาพ： | |
คำอธิบายผลิตภัณฑ์
การจัดการความดันที่แข็งแกร่ง
ได้รับการจัดอันดับสำหรับแรงกดดันในการทำงานสูงถึง 870 psi การติดตั้งนี้ออกแบบมาเพื่อประสิทธิภาพที่มั่นคงในระบบนิวเมติกหรือของเหลวแรงดันสูง
การก่อสร้างทองเหลืองที่ทนทาน
ทำจากทองเหลืองเกรดอุตสาหกรรมให้ความต้านทานที่ยอดเยี่ยมต่อการกัดกร่อนการสั่นสะเทือนและการสึกหรอเชิงกล

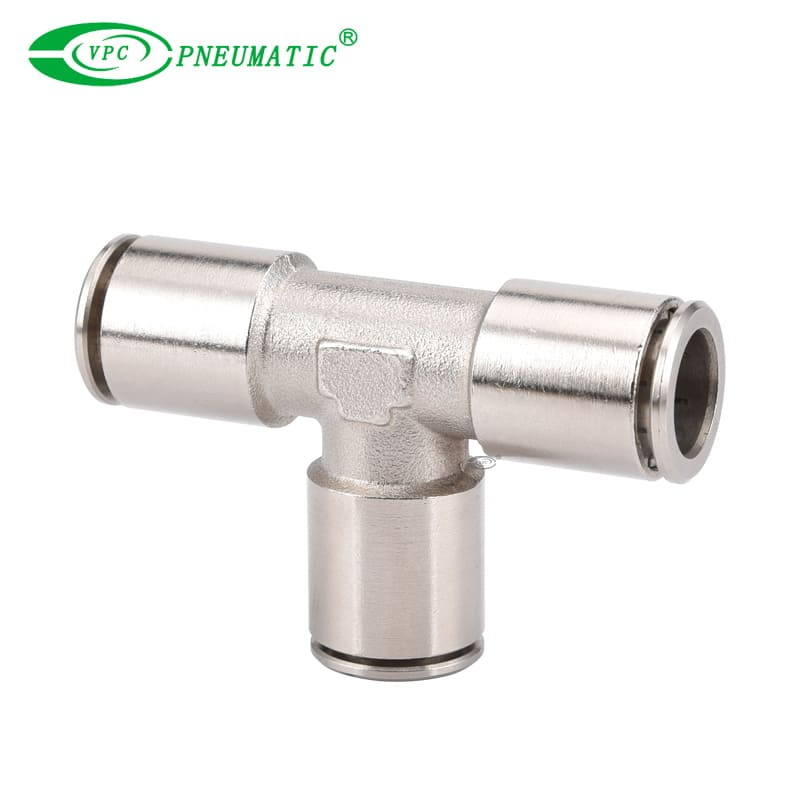

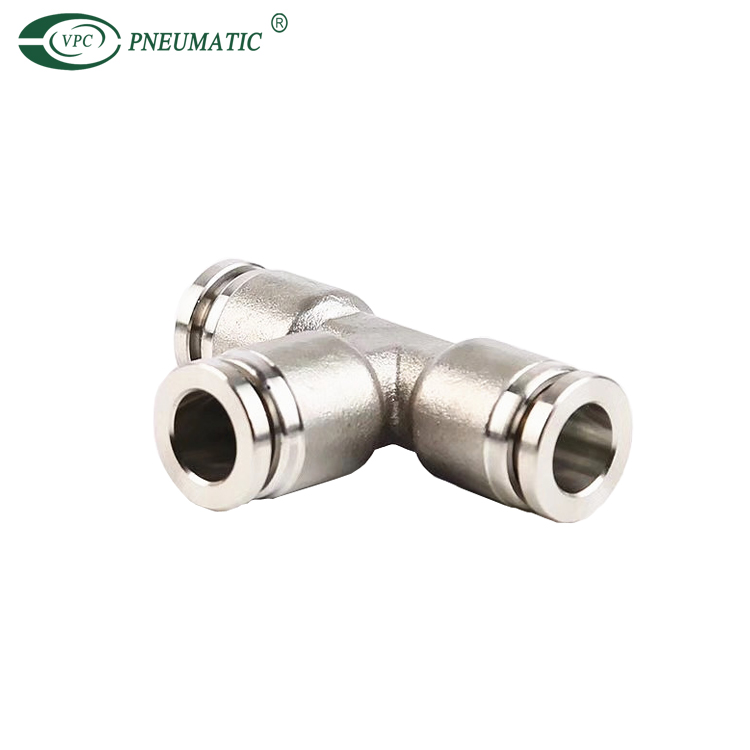

การออกแบบประเภท T
แยกหรือเปลี่ยนเส้นทางการไหลภายในวงจรนิวเมติกที่ จำกัด เหมาะสำหรับการจัดวางระบบขนาดกะทัดรัด
เกลียวที่แม่นยำ
กลึงเพื่อความคลาดเคลื่อนอย่างแน่นหนาเพื่อให้แน่ใจว่าการเชื่อมต่อที่ปลอดภัยและปราศจากการรั่วไหล มีอยู่ในตัวเลือกเธรด NPT หรือ BSPT
ฟอร์มแฟคเตอร์ขนาดกะทัดรัด
ออกแบบทางวิศวกรรมสำหรับการติดตั้งที่ช่วยประหยัดพื้นที่โดยไม่ลดความสามารถในการไหลหรือความแข็งแรงเชิงกล
แอปพลิเคชัน
ระบบควบคุมนิวเมติกแรงดันสูง
ระบบอัตโนมัติอุตสาหกรรมและเครื่องจักร
ม้านั่งทดสอบไฮดรอลิก
ระบบช่วงล่างยานยนต์และงานหนัก
เครื่องอัดอากาศและระบบสูญญากาศ
แอสเซมบลี OEM ที่กำหนดเองต้องการตัวเชื่อมต่อแรงดันสูงที่เชื่อถือได้

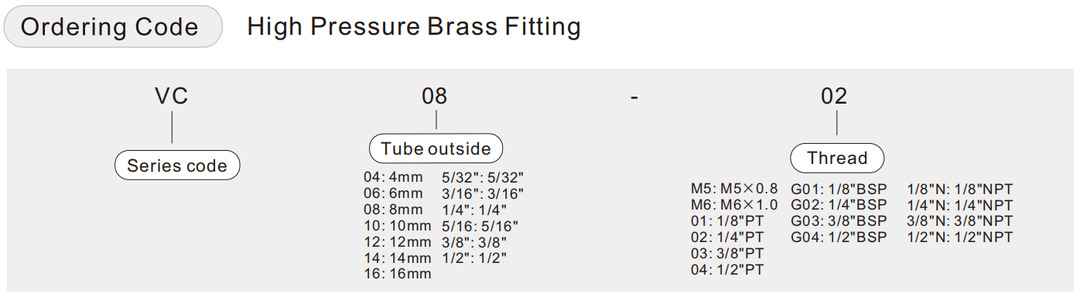

■ ขนาดหลอด
| หลอด (เมตริก) | หลอด (นิ้ว) | ||||||||||||
| รหัส | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| หลอดด้านนอก | ф4 | ф6 | ф8 | ф10 | ф12 | ф14 | ф16 | ф5/32 | ф3/16 | ф1/14 | ф5/16 | ф3/8 | ф1/2 |
■ เธรด
| เธรด (เมตริก) | ||||||||
| รหัส | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| ด้าย | M5 × 0.8 | M6 × 1.0 | M8 × 1.0 | M10 × 1.0 | M12 × 1.25 | M14 × 1.5 | M16 × 1.5 | M20 × 1.5 |
| Thread 55 ° (R) | |||||
| รหัส | 01 | 02 | 03 | 04 | 06 |
| ด้าย | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| เธรด (unf) | ด้าย เรา 60 ° | |||||
| รหัส | U10 | 01n | 02n | 03n | 04n | 06n |
| ด้าย | 10-32UNF | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 | NPT3/4 |
ข้อกำหนดผลิตภัณฑ์
| สื่อการทำงาน | อากาศน้ำ |
| สูงสุด แรงกดดันในการทำงาน | 6 MPa (870 psi) |
| อุณหภูมิในการทำงาน | -20 ถึง 70 ℃ |
| หลอดที่ใช้งานได้ | PA11, PA12, PA6, PU (98 Shore A) |
| แบบอย่าง | ขนาดหลอด (มม.) |
| VE04 | 4 |
| VE06 | 6 |
| VE08 | 8 |
| VE10 | 10 |
| VE12 | 12 |
| VE14 | 14 |
| VE16 | 16 |
