ระบบสูญญากาศนิวเมติกคืออะไร？

◆ เว็บไซต์ภาษาสเปนอย่างเป็นทางการของ VPC

ระบบ สูญญากาศนิวเมติก เป็นระบบควบคุมนิวเมติกที่ใช้อากาศอัดเพื่อสร้างแรงดันลบ (สูญญากาศ) เพื่อการทำงานที่สมบูรณ์เช่น การขนส่ง , การดูดซับ และ การตรึง ชิ้นส่วนหรือวัตถุ

1. ส่วนประกอบและฟังก์ชั่นสูญญากาศ

* สำหรับ พารามิเตอร์ ส่วนประกอบสูญญากาศ โดยละเอียด โปรดดูบทความ: ส่วนประกอบสูญญากาศคืออะไร?

เครื่องควบคุมสูญญากาศ

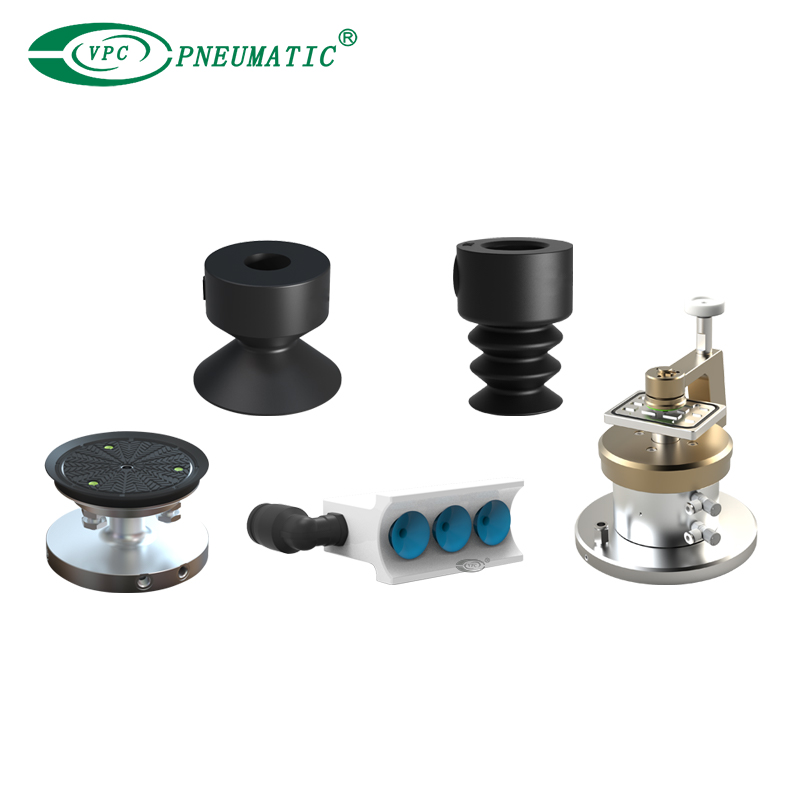

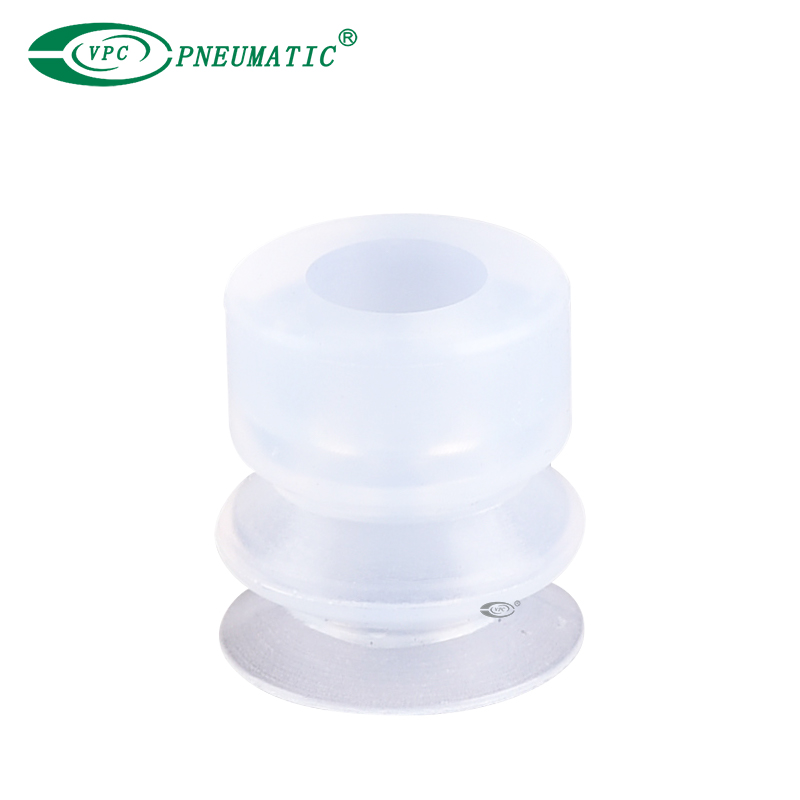

ถ้วยดูดสูญญากาศ

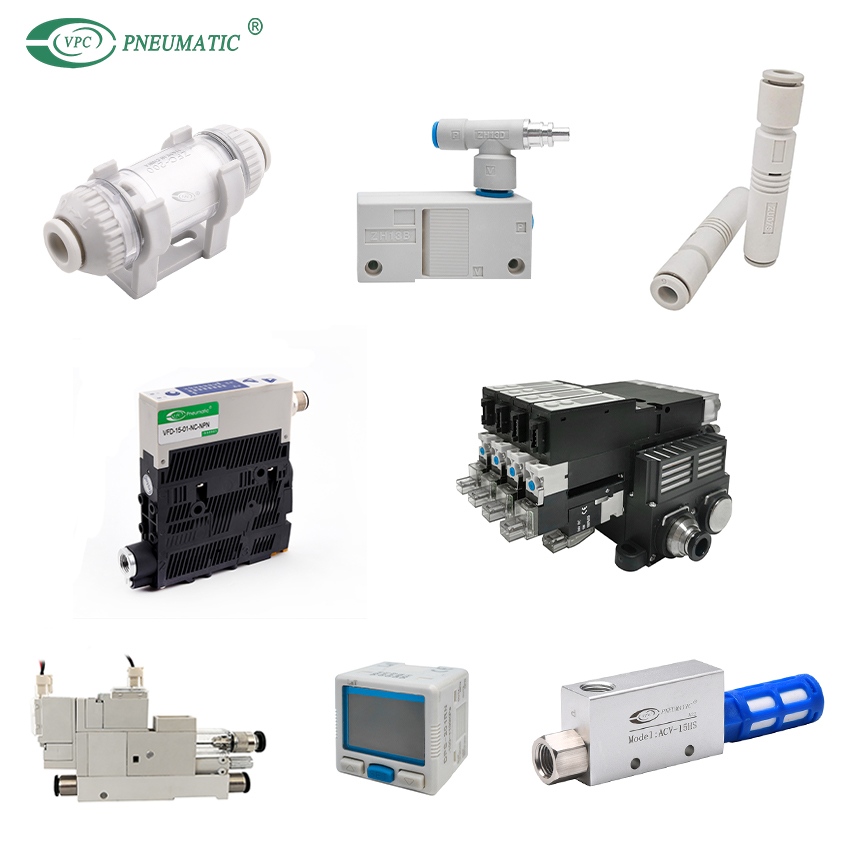

เครื่องกำเนิดเครื่องดูดฝุ่น

2. การประยุกต์ใช้ระบบสูญญากาศนิวเมติก

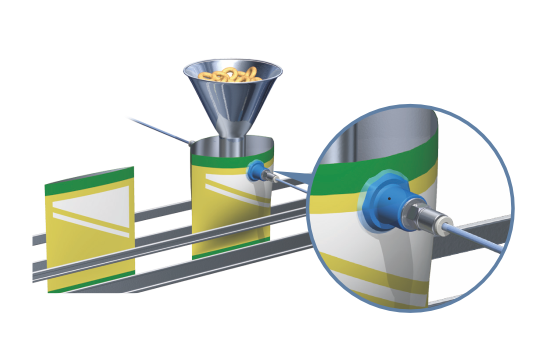

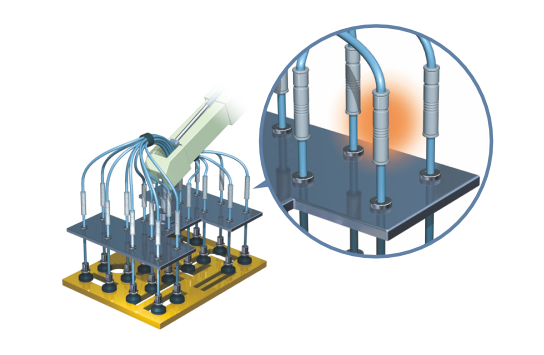

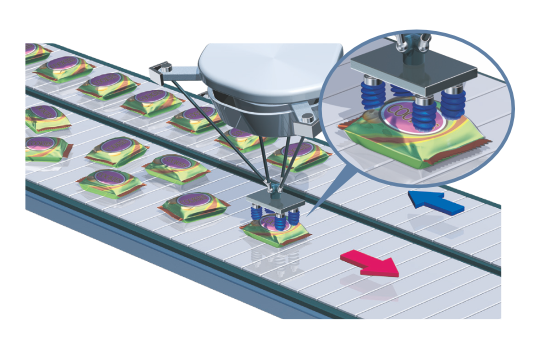

ระบบจัดการการดูดซับสูญญากาศ : เหมาะสำหรับวัตถุใด ๆ ที่มีพื้นผิวเรียบ โดยเฉพาะอย่างยิ่งสำหรับ ไม่ใช่โลหะ , ที่ไม่ใช่โลหะ และ ไม่เหมาะสมสำหรับวัตถุที่หนีบ เช่นกระดาษบางและอ่อนนุ่มฟิล์มพลาสติกฟอยล์อลูมิเนียมแก้วที่เปราะบางและผลิตภัณฑ์ วงจรรวม และชิ้นส่วนที่มีความแม่นยำขนาดเล็ก ฯลฯ การดูดซับสูญญากาศสามารถใช้งานได้ มีการใช้กันอย่างแพร่หลายใน ยานยนต์ งานไม้บรรจุภัณฑ์ โลหะแผ่น , อิเล็กทรอนิกส์ และอุตสาหกรรมอื่น ๆ

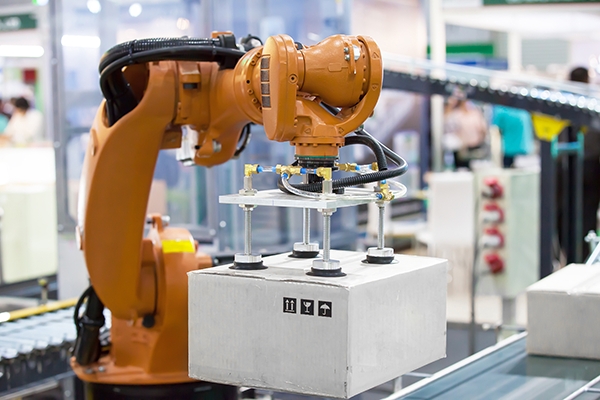

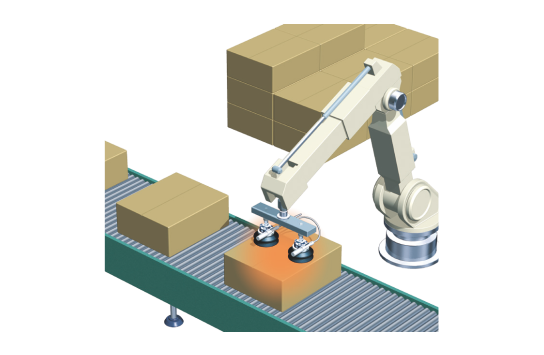

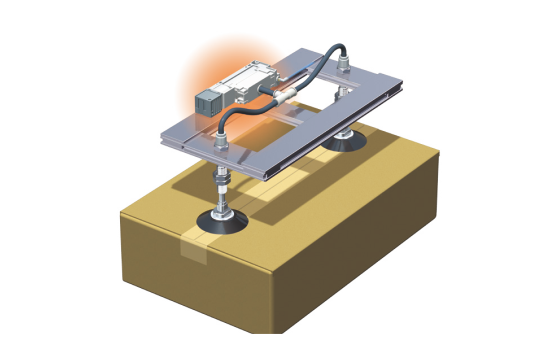

การดูดซับกล่อง

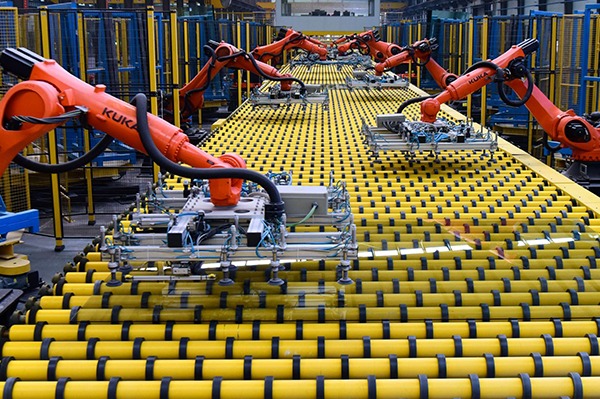

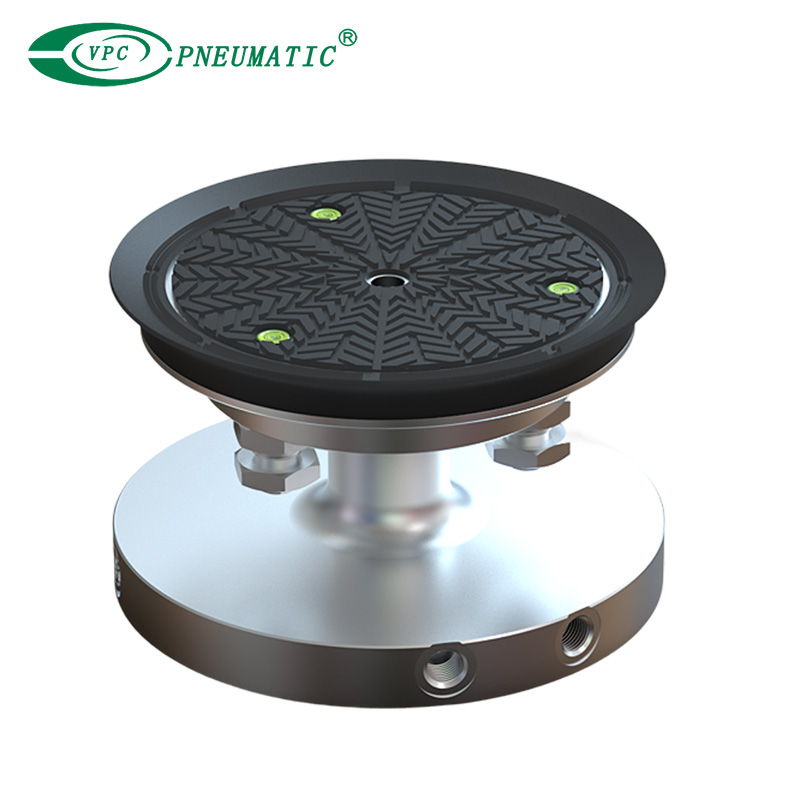

การดูดซับแก้ว

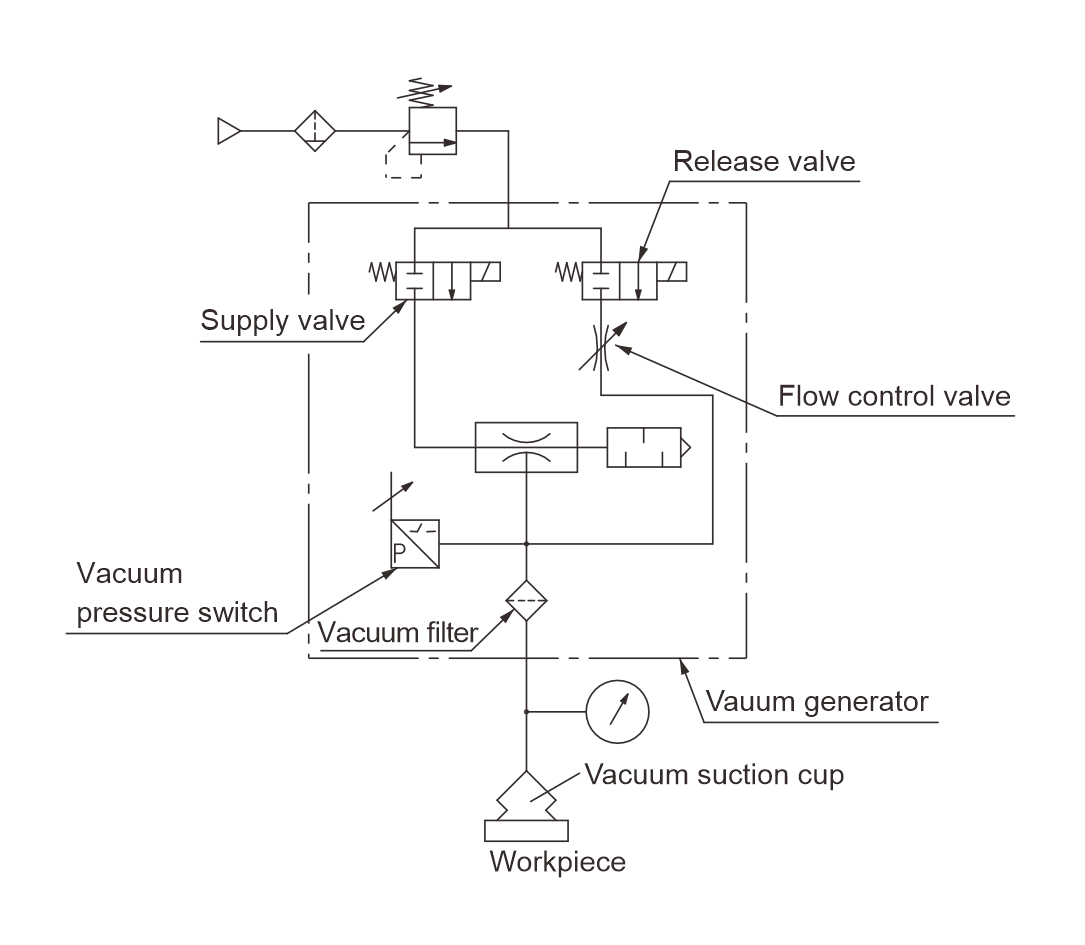

3. ไดอะแกรมวงจรระบบสูญญากาศนิวเมติก

คำถามที่พบบ่อย

1. ปั๊มสูญญากาศเทียบกับเครื่องกำเนิดสูญญากาศ

• ปั๊ม สูญญากาศ เป็นอุปกรณ์ที่สร้างสูญญากาศ พอร์ต การดูด สร้างแรงดันติดลบและพอร์ตไอเสียเชื่อมต่อโดยตรง กับ สูงสุด ระดับสูญญากาศ: บรรยากาศ -101.3kpa

• เครื่อง กำเนิดสูญญากาศ เป็นส่วนประกอบของนิวเมติกที่ใช้ การไหลของอากาศอัด เพื่อสร้างระดับสูญญากาศ สูงสุด ระดับสูญญากาศ: -88kpa

2. วิธีเลือกเครื่องกำเนิดเครื่องดูดฝุ่น?

เมื่อเลือกเครื่องกำเนิดสูญญากาศปัจจัยต่าง ๆ เช่น การไหลสูงสุดของการไหล , สูงสุดของการไหลของสูญญากาศ และ การใช้อากาศ ควรได้รับการพิจารณา นอกจากนี้คุณควรเลือกเครื่องกำเนิดสูญญากาศที่สามารถให้ระดับสูญญากาศที่มั่นคงตาม การใช้ก๊าซทั้งหมด ของถ้วยสูญญากาศและ วงจรการทำงาน อย่างต่อเนื่อง (ความถี่ในการทำงาน) ที่ระบบต้องการ

Zu Series Inline Vacuum Generator

ZH Series Body Ported Type Vacuum Generator

ZH Series Box Type Generator

ZL212 Series Vacuum Multi-Stage Ejector

VZK Series เครื่องกำเนิดสูญญากาศแบบบูรณาการ

3. ถ้วยดูดสูญญากาศคืออะไร?

ถ้วยดูดสูญญากาศเป็นส่วนประกอบที่เชื่อมต่อระหว่าง ชิ้นงาน และ ระบบสูญญากา ศ มันใช้ปั๊มสูญญากาศหรือเครื่องกำเนิดไฟฟ้าสูญญากาศเพื่อ สกัดอากาศ ในถ้วยดูดสร้างสถานะสูญญากาศภายในเพื่อให้สามารถ ดูดซับอย่างแน่นหนา บนวัสดุแบนต่างๆภายใต้การกระทำของความดันบรรยากาศ

4. ถ้วยดูดสูญญากาศทำงานอย่างไร?

หลักการดูด:

ถ้วยดูดสูญญากาศเชื่อมต่อกับเครื่องกำเนิดสูญญากาศผ่าน ท่ออากาศ จากนั้นติดต่อวัตถุที่จะยก (เช่นแก้ว, กระดาษ, เยื่อหุ้มเซลล์ขนาดเล็ก ฯลฯ ) และอุปกรณ์สูญญากาศเริ่ม ดูด แรงดันอากาศเชิงลบ จะ ถูกสร้างขึ้นภายในถ้วยดูด.

หลักการปลด:

เมื่อวัตถุที่จะยกจะถูกย้าย ไปยังปลายทาง ถ้วยดูดสูญญากาศจะพองตัวได้อย่างราบรื่นเพื่อให้แรงดันอากาศติดลบในถ้วยดูดสูญญากาศเปลี่ยนเป็น ความดันอากาศเป็นศูนย์ หรือ ความดันอากาศ บวก ถ้วยดูดสูญญากาศ จะแยกออกจากวัตถุโดยอัตโนมัติ ที่จะยกดังนั้นจึงทำการยกและเคลื่อนย้ายวัตถุหนัก

5. วิธีเลือกถ้วยดูดสูญญากาศ?

①การเลือกตัวดูดซับ

• ลักษณะของตัวดูดซับ : สถานะพื้นผิว, การซึมผ่านของอากาศ, ความเกลียดชังต่อกระแสไฟฟ้าคงที่, ความเกลียดชังต่อไอออนทองแดง, และไม่ว่ารูปร่างจะเปลี่ยนแปลง (กระดาษ, พลาสติก)

• รูปร่างของตัวดูดซับ : ขนาดของ ความเรียบ , ของพื้นผิว การดูดซับ (สถานะของพื้นผิวโค้ง), รูปร่าง (ลูกบาศก์, ทรงกลม, ทรงกระบอก)

• น้ำหนักตัวดูดซับ

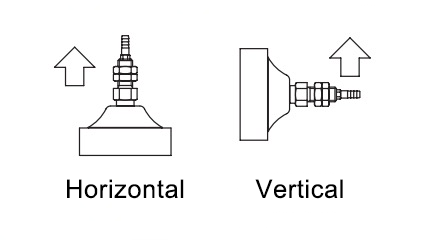

• ทิศทางการยกของตัวดูดซับ : การดูดซับแนวนอน หรือ การดูดซับแนวตั้ง.

②เลือกถ้วยดูดสูญญากาศ

• การคำนวณแรงดูดซับ : คำนวณตามน้ำหนักของชิ้นงานที่จะดำเนินการและ พื้นที่สัมผัส.

f = pxa

F: แรงดูดซับ

P: ความดันสูญญากาศ

ตอบ: พื้นที่พื้นผิวสัมผัสระหว่างถ้วยดูดและชิ้นงาน

• การคำนวณเส้นผ่านศูนย์กลางถ้วยดูด : พิจารณาตาม รูปร่าง และ ขนาด ของชิ้นงานและแรงดูดซับที่จำเป็น

• วัสดุถ้วยดูด : เลือกวัสดุที่เหมาะสมตาม เงื่อนไขการใช้งาน , ของเหลวที่ใช้ , สภาพแวดล้อมการใช้งาน ฯลฯ

• รูปร่างของถ้วยดูด : เลือกรูปร่างของถ้วยดูดตาม วัสดุ , รูปร่าง และ น้ำหนัก ของวัตถุที่จะดูดซับ

ข้างต้นเป็นการแนะนำระบบสูญญากาศนิวเมติกและวิธีการเลือกส่วนประกอบสูญญากาศที่เหมาะสำหรับ วงจรระบบสูญญากาศ ของ คุณ หากคุณมีคำถามใด ๆ ในการออกแบบวงจรระบบสูญญากาศคุณสามารถ ติดต่อ VPC Pneumatic ยินดีต้อนรับการให้คำปรึกษาของคุณ!
