ส่วนประกอบสูญญากาศคืออะไร?

หมวดจำนวน:1     การ:บรรณาธิการเว็บไซต์     เผยแพร่: 2568-04-24      ที่มา:เว็บไซต์

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
sharethis sharing button

เว็บไซต์ภาษาสเปนอย่างเป็นทางการของ VPC

ส่วนประกอบสูญญากาศ เป็นองค์ประกอบหลักที่ตระหนักถึง การจัดการ , การดูดซับ และ การวางตำแหน่งของวัตถุ ในระบบสูญญากาศ

ส่วนประกอบสำหรับระบบสูญญากาศ

  • หน่วยงานกำกับดูแลสูญญากาศ

  • เครื่องกำเนิดไฟฟ้าสูญญากาศ/เครื่องพ่น

  • ถ้วยดูดสูญญากาศ

  • ตัวกรองสูญญากาศ

  • เซ็นเซอร์สูญญากาศ

ITV Pneumatic Regulator 2


1. หน่วยงานกำกับดูแลอิเล็กโทรนิวเมติกซีรี่ส์

หน่วย งานกำกับดูแลอิเล็กโทรนิวเมติกของ ITV ควบคุมแรงดันอากาศผ่านสัญญาณไฟฟ้าและใช้ในสถานการณ์ที่ จำเป็นต้องมี การปรับ ความดันอากาศ อย่างต่อเนื่องหรือไม่ นอกจากนี้ยังสามารถบรรลุ การควบคุมระยะไกล และ การควบคุมโปรแกรม.

เครื่องควบคุมลมนิวเมติกแบบธรรมดาสามารถแบ่งออกเป็น ITV1000 Series, ITV2000 Series และ ITV3000 Series เช่น ITV1050 , ITV1030, ITV2030, ITV2050 , ITV3050 และรุ่นอื่น ๆ

นอกจากนี้ยังมีวาล์วนิวเมติกอิเล็กโทรเมียแรงดันสูง ITVX2000, ITV2090/2091 วาล์วนิวเมติกสุญญากาศและ ITV009 วาล์วสัดส่วนไฟฟ้าสูญญากาศขนาดกะทัดรัด

พารามิเตอร์ประสิทธิภาพหลัก

ITV1000/2000/3000 Electro-Pneumatic Regulator

ITVX2000 เครื่องควบคุมอิเล็กโทรนิวติกแรงดันไฟฟ้าสูง

ITV2090/2091 เครื่องควบคุมสูญญากาศอิเล็กทรอนิกส์

ITV009 เครื่องควบคุมอิเล็กโทรนิวติกขนาดกะทัดรัด

ความสามารถในการทำซ้ำ: ± 0.5% fs หรือน้อยกว่า

สูงสุด แรงดันจ่าย: 5.0 MPa

นาที. จัดหาความดันสูญญากาศ:

ตั้งค่าความดัน -13.3 kPa

ความสามารถในการทำซ้ำ: ± 0.5% fs หรือน้อยกว่า

ความไว: 0.2% fs หรือน้อยกว่า

อัตราการไหลสูงสุด: 3000 L/นาที (ANR)

สูงสุด จ่ายความดันสูญญากาศ: -101kpa

เวลาตอบสนองความเร็วสูง:

0.1 s (ไม่มีโหลด)

อุณหภูมิในการทำงาน:

0 ถึง 50 ℃ (ไม่มีการควบแน่น)

ตั้งช่วงความดัน: 0.01 ถึง 3.0 MPa

ตั้งช่วงความดัน: -1.3 ถึง -80kpa

ความเสถียรสูง - ความไว:

0.2% fs หรือน้อยกว่า

ช่วงความดัน: -80 kPa ถึง 0.9 MPa

สื่อการทำงาน: อากาศ, n₂, o₂, ar

ขนาดพอร์ตที่มีอยู่: 1/4

การติดตั้งแบบสัมผัสแบบเดียวในตัว

ขนาดพอร์ตที่มีอยู่: 1/4, 3/8, 1/2

อุณหภูมิในการทำงาน:

0 ถึง 50 ℃ (ไม่มีการควบแน่น)

ตัวเลือกตัวยึดติดตั้ง

กะทัดรัดและมีน้ำหนักเบา

SMC ITV 1030

ITV1030

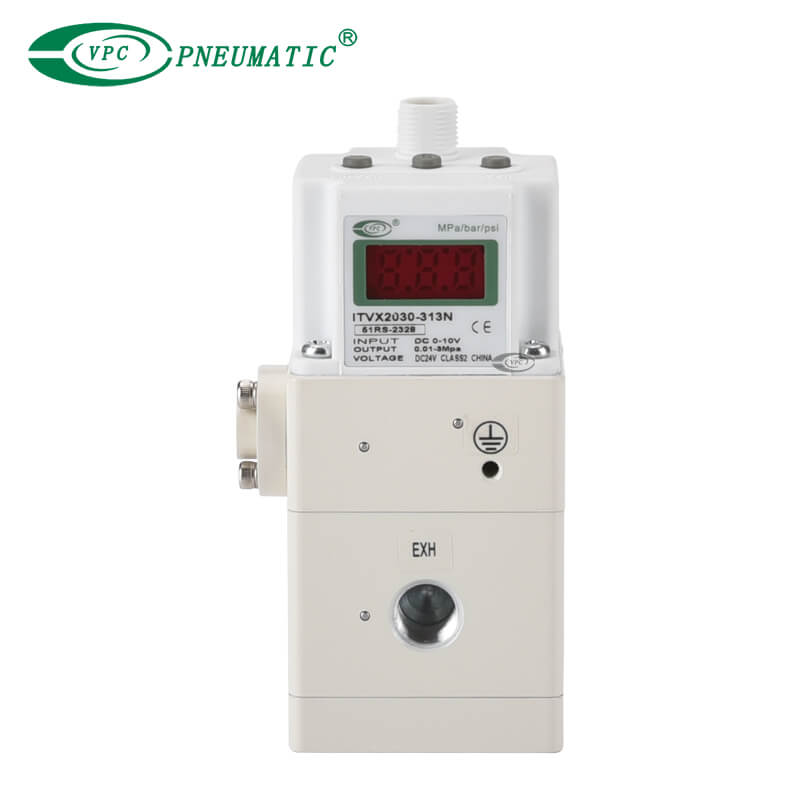

ITVX2030 (2)

ITVX2030

ITV2090 เครื่องควบคุมสูญญากาศอิเล็กทรอนิกส์ (2)

ITV2090

ITV0090 (7)

ITV009

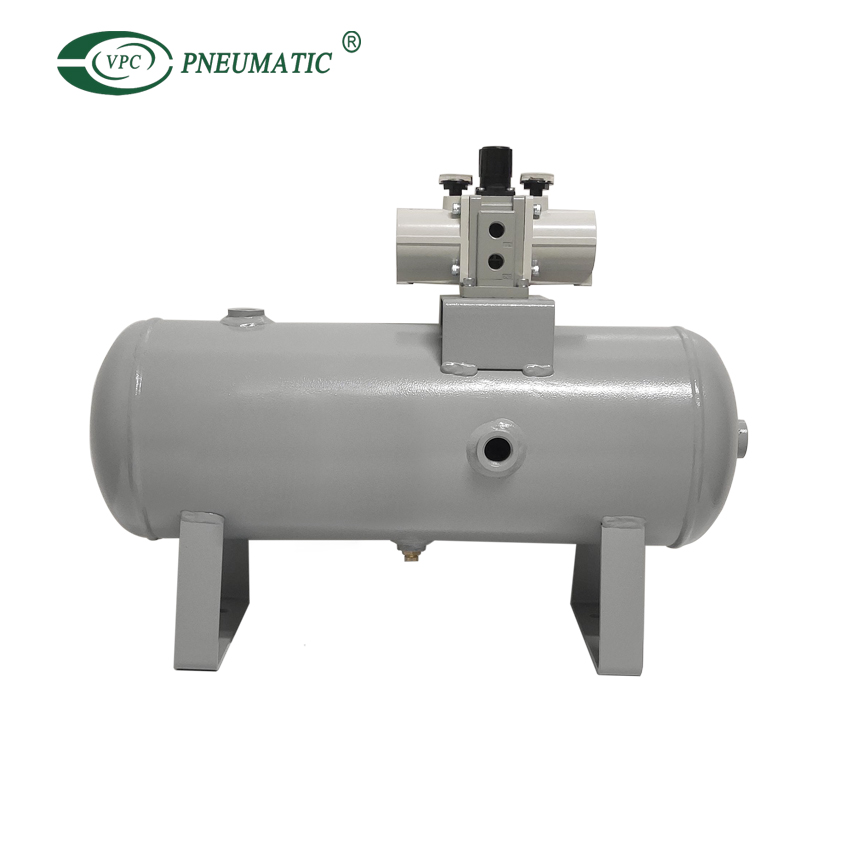

2. VBA Booster Regulator

VBA Booster Regulator เป็นวาล์วควบคุมที่ใช้เพื่อ เพิ่มความดันของ ระบบ ฟังก์ชั่นหลักของมันคือการเพิ่มของเหลวแรงดันต่ำ (โดยปกติจะเป็นก๊าซหรือของเหลว) ในระบบให้เป็นแรงดันที่สูงขึ้นมันมักจะใช้ร่วมกับ ถังอากาศ VBAT.

พารามิเตอร์ประสิทธิภาพหลัก

อัตราส่วนความดันเพิ่มขึ้น

สองครั้ง

กลไกการปรับแรงดัน

โดยใช้กลไกการบรรเทาทุกข์

เกี่ยวกับอากาศ

ตั้งช่วงความดัน

0.2-2.0 MPa

อัตราการไหลสูงสุด

230-1900 ลิตร/นาที (ANR)

อุณหภูมิในการทำงาน

2 ถึง 50 ℃ (ไม่มีการแช่แข็ง)

*สำหรับคำแนะนำในการติดตั้งโดยละเอียดของเครื่องควบคุมแรงกระตุ้นลมและถังอากาศโปรดดูบทความ: วิธีการติดตั้งตัวควบคุมบูสเตอร์?


VBA11A-F02GN (2)

VBA Booster Regulator

VBA (2)

VBAT AIR TA


3. เครื่องควบคุมสูญญากาศของ IRV10/20 Series

เครื่องควบคุมสูญญากาศของ IRV10/20 ซีรี่ส์ สามารถ ควบคุมและควบคุม ความดันอากาศหรือสูญญากาศในระบบและทำให้เสถียรของเอาต์พุต

  • ขนาดแอปพลิเคชัน ขนาดเล็กขนาด เล็ก.

  • ขนาดเธรดที่มีอยู่รวมถึง RC , NPT และ G.

  • ให้ การเชื่อมต่อด้านเดียว เพื่อการติดตั้งที่ง่าย

  • ด้วย ตัวเชื่อมต่อ แบบ มีอยู่ในรูปแบบข้อศอกหรือตัวเชื่อมต่อตรงสัมผัสเดียว

พารามิเตอร์ประสิทธิภาพหลัก

แบบอย่าง

IRV10

IRV20

อุณหภูมิในการทำงาน

5 ถึง 60 ℃

ตั้งช่วงความดัน

-100 ถึง -1.3 kPa

ความดันพิสูจน์

100 kPa (ยกเว้นด้วยมาตรวัดความดัน)

ปริมาณการบริโภคในบรรยากาศ

0.6 L/นาที (ANR) หรือน้อยกว่า

การเชื่อมต่อท่อ OD

ф6, ф8

ф6, ф8, ф10

IRV10-C06B
IRV20-C08 เครื่องควบคุมสูญญากาศ


4. เครื่องกำเนิดสูญญากาศ

เครื่อง กำเนิดสูญญากาศ ใช้อากาศอัดเพื่อ สร้างแรงดันลบ เพื่อให้ได้การดูดซับสูญญากาศที่รวดเร็วและมั่นคง

มันมักจะใช้ร่วมกับ ถ้วยดูดสูญญากาศ เพื่อดำเนินการเช่นการดูดซับและการขนส่งวัสดุต่าง ๆ โดยเฉพาะอย่างยิ่งเหมาะสำหรับ การดูดซับ , วัสดุ , ที่ไม่ใช่โลหะที่ ไม่มีเหล็ก , หรือ วัตถุทรงกลม บาง ๆ.

พารามิเตอร์ประสิทธิภาพหลัก

แบบอย่าง

อุณหภูมิการทำงาน (℃)

เส้นผ่าศูนย์กลางของหัวฉีด

(มม.)

อัตราการไหลสูงสุด (L/Min ANR)

การใช้อากาศ (L/Min ANR)

ความดันสูงสุด. วาคัม (KPA)

ZL212 Vacuum Multi-Stage Ejector

5 ถึง 50 ℃

1.2 ~ 1.9 × 2

100 ~ 600

57 ~ 270

-84

เครื่องกำเนิดสูญญากาศรวม VZK

5 ถึง 50 ℃

0.7 ~ 1.5

29 ~ 67

24 ~ 90

-92

Zu Inline Vacuum Generator

5 ถึง 60 ℃

0.5 ~ 0.7

7 ~ 16

14 ~ 29

-85 (s) / -48 (l)

เครื่องกำเนิดเครื่องดูดฝุ่นประเภทกล่อง ZH

5 ถึง 50 ℃

0.5 ~ 2.0

5 ~ 70

13 ~ 78

-85 (s) / -48 (l)

เครื่องกำเนิดเครื่องดูดฝุ่นประเภท ZH Body Ported

5 ถึง 50 ℃

0.5 ~ 2.0

5 ~ 135

13 ~ 185

-85 (s) / -53 (l)

เครื่องดูดฝุ่น ZH, การไหลสูง

-5 ถึง 80 ℃

(ไม่มีการแช่แข็งหรือการควบแน่น)

13, 21.6, 30, 42 (เส้นผ่านศูนย์กลางทาง)

6 ~ 90

13 ~ 196

แรงดันสูญญากาศสูงสุดแตกต่างกันไปตามแบบจำลอง

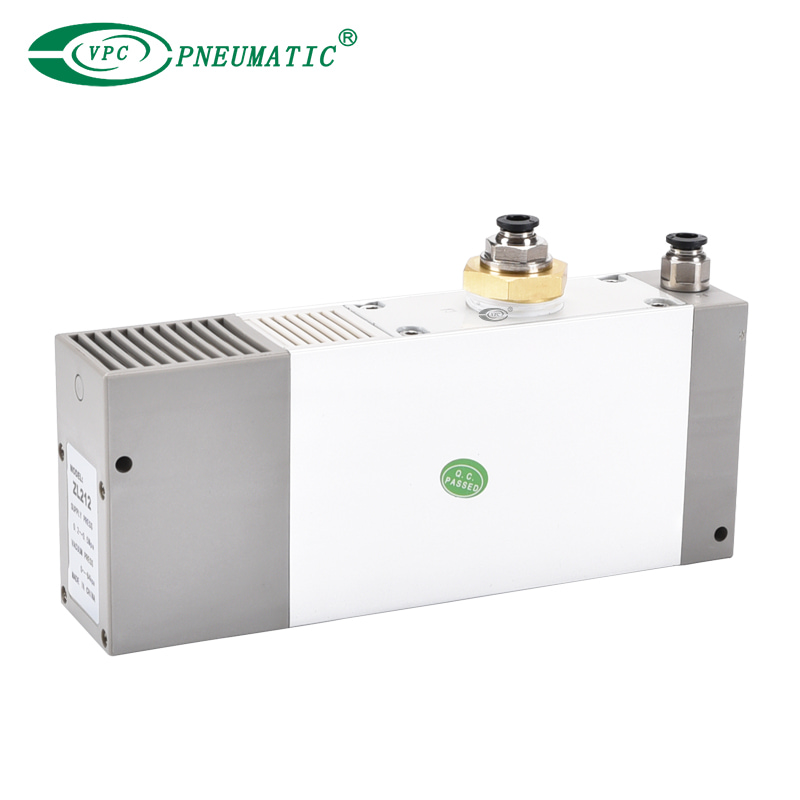

เครื่องดูดฝุ่น ZL212

เครื่องดูดฝุ่น ZL212

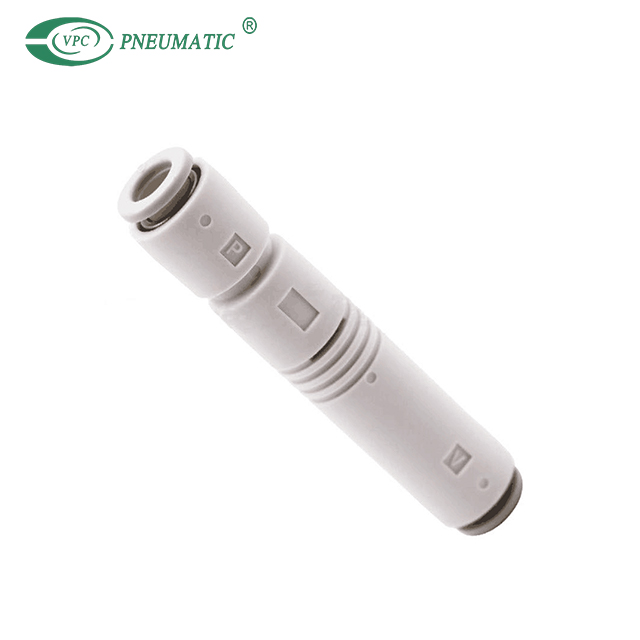

สูญญากาศแบบอินไลน์ที่สร้างขึ้น

เครื่องดูดฝุ่น Zu

Gengrators VZK สูญญากาศ

เครื่องดูดฝุ่น VZK

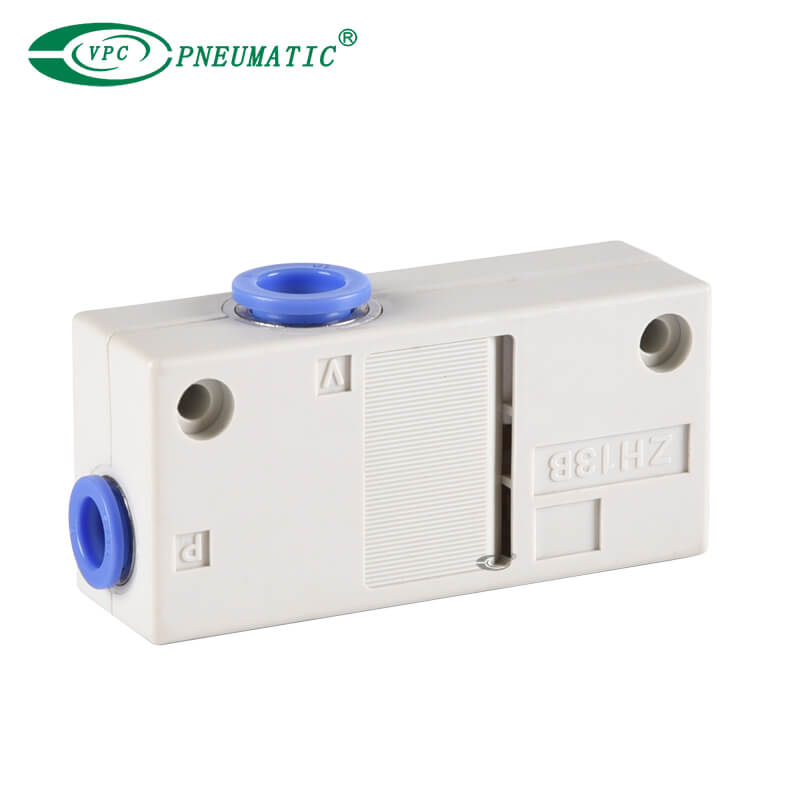

ZH13B (7)

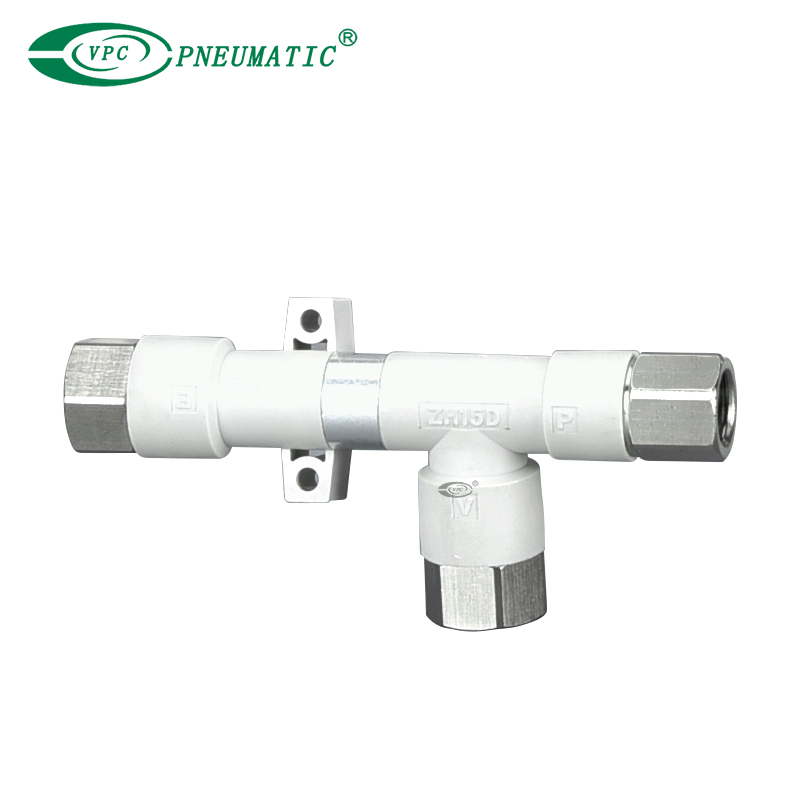

เครื่องกำเนิดเครื่องดูดฝุ่นประเภทกล่อง ZH

เครื่องดูดฝุ่น ZH

เครื่องกำเนิดเครื่องดูดฝุ่นประเภทพอร์ตตัวถัง ZH

ZH20-B-X185

เครื่องกำเนิดสูญญากาศของ ZH High Flow


5. ถ้วยดูดสูญญากาศ

ถ้วยดูดสูญญากาศคืออะไร?

ถ้วย ดูดสูญญากาศ ใช้เครื่องกำเนิดไฟฟ้าสูญญากาศเพื่อสร้าง ความแตกต่างของความดันสูญญากาศ จากนั้นใช้ถ้วยดูดสูญญากาศเพื่อดูดซับคว้าและเคลื่อนย้ายวัตถุ

เชื่อมต่อถ้วยดูดสูญญากาศเข้ากับ เครื่องกำเนิดสุญญากาศ และเมื่ออากาศในถ้วยดูดถูกสูบออกมาเพื่อสร้างสถานะสุญญากาศความดันบรรยากาศภายนอกจะกดถ้วยดูด แน่นกับพื้นผิว ของวัตถุสร้างแรงดูดซับเพื่อให้วัตถุต่าง ๆ สามารถยกหรือแก้ไขได้.

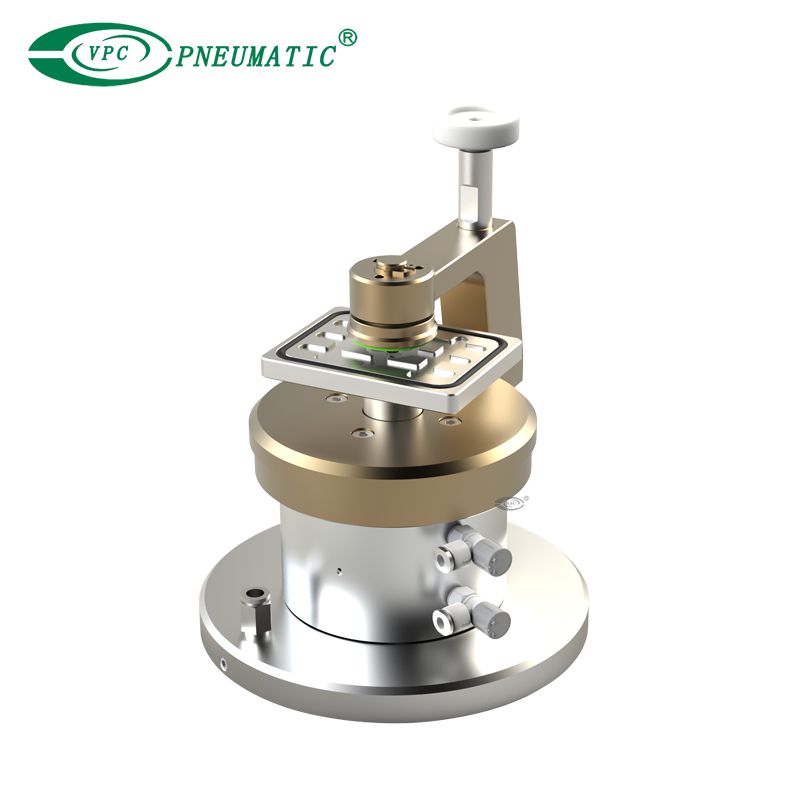

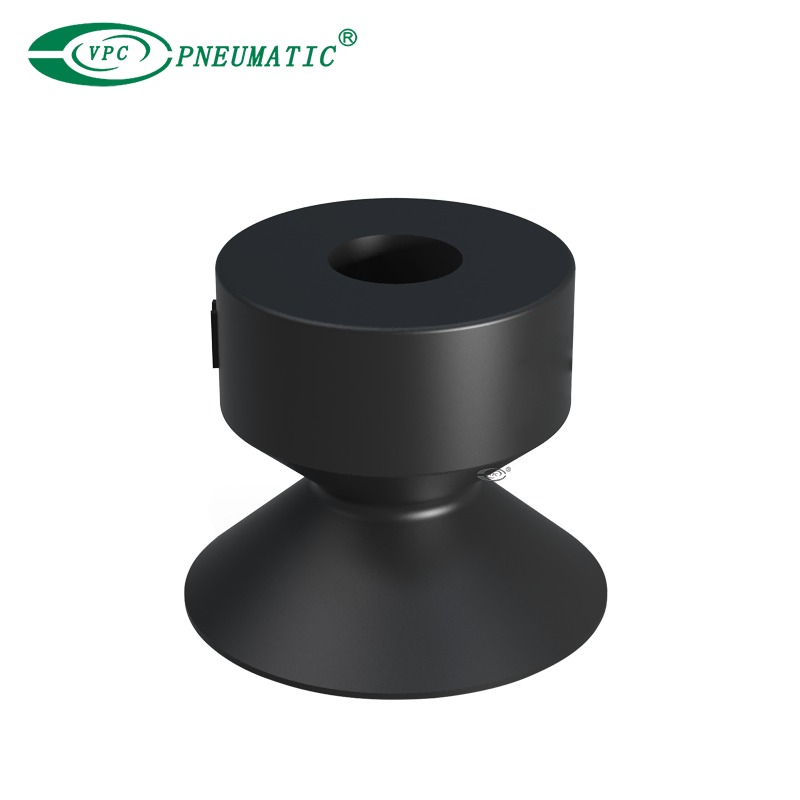

ถ้วยดูดสูญญากาศ
ถ้วยดูดสูญญากาศ SMC


6. ZFC Series Inline Inline Air Sucction Filters

ตัว กรองสูญญากาศ ZFC ใช้ในการกรองสิ่งแปลกปลอมเช่นชิ้นงานและฝุ่นในสภาพแวดล้อม ที่ดูดเข้าไปในถ้วย ดูด มันมักจะใช้ร่วมกับส่วนประกอบสูญญากาศเช่นเครื่องกำเนิดไฟฟ้าสูญญากาศและถ้วยดูดสูญญากาศใน ระบบควบคุมการดูดสูญญากาศ.

①ช่วงความดันในการทำงาน: -100kpa - 1.0mpa

②อุณหภูมิการทำงาน: 0 ถึง 60 ° C

③สามารถใช้สำหรับความดันบวกและความดันสูญญากาศ

  • อัตราการไหล ( ความดันบวก ): 15-650 L/นาที

  • อัตราการไหล ( ความดันสูญญากาศ ): 2-100 L/นาที

④การกรอง: 5 (ประสิทธิภาพการกรอง 95%)

⑤ด้วยการติดตั้งแบบสัมผัสเดียว

  • ขนาดตัวชี้วัด : ∅2, ∅3.2, ∅4, ∅6, ∅8, ∅10, ∅12

  • ขนาดนิ้ว : ∅1/8 ', ∅5/32 ', ∅1/4 ', ∅5/16 ', ∅3/8 '

โครงสร้างต่อต้านการหมุน : ป้องกันไม่ให้ชิ้นส่วนบินเนื่องจากการคลายเมื่อใช้แรงดันบวก


7. ZSE/ISE30 & ZSE40/ISE40 สวิตช์ความดันดิจิตอล

เซ็นเซอร์สูญญากาศใช้ในการวัดพารามิเตอร์ต่าง ๆ เช่น อัตราการไหลของ , แรงดัน และ สูญญากาศ เพื่อตรวจสอบประสิทธิภาพของระบบอย่างแม่นยำ

พารามิเตอร์ประสิทธิภาพหลัก

แบบอย่าง

zse30a (f) / ise30a

ZSE40A (F) / ISE40A

สื่อการทำงาน

อากาศ, ก๊าซที่ไม่กัดกร่อน / ก๊าซที่ไม่ติดไฟ

แรงดันไฟฟ้า

DC12 ถึง 24 V ± 10% , Ripple (PP) 10% หรือน้อยกว่า

การทำซ้ำได้

± 0.2% fs ± 1 หลัก

แสดงความแม่นยำ

± 2% fs ± 1 หลัก (อุณหภูมิแวดล้อม 25 ± 3 ℃)

ช่วงอุณหภูมิการทำงาน

การทำงาน: 0 ถึง 50 ° C,

ที่เก็บ: -10 ถึง 60 ° C (ไม่มีการควบแน่นหรือการแช่แข็ง)

การทำงาน: -5 ถึง 50 ° C,

ที่เก็บ: -10 ถึง 60 ° C (ไม่มีการควบแน่นหรือการแช่แข็ง)

สิ่งที่แนบมา

IP40

IP65

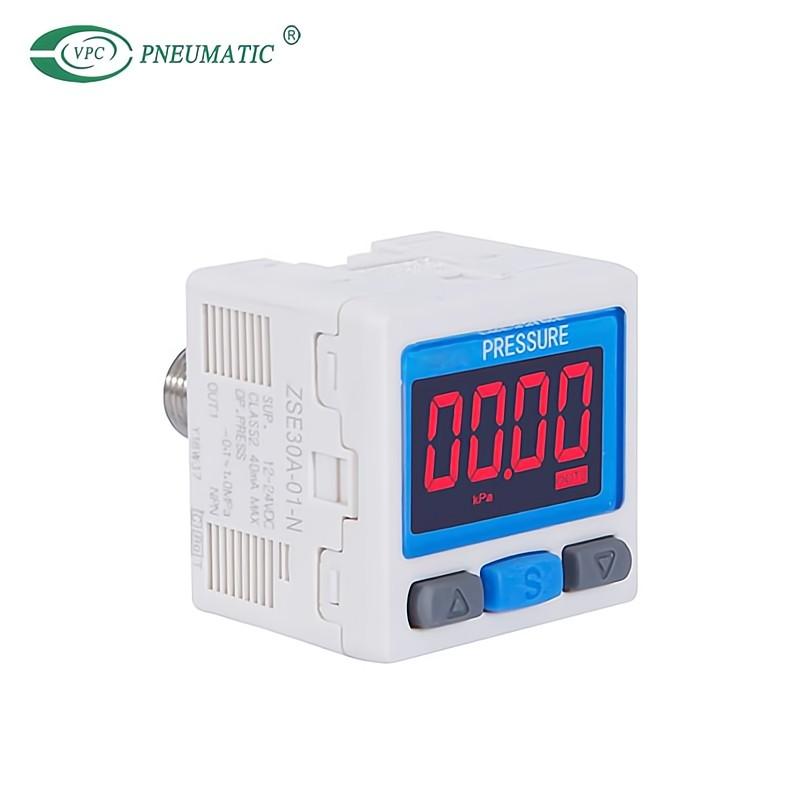

zse30a

สวิตช์ความดันดิจิตอล ZSE30A

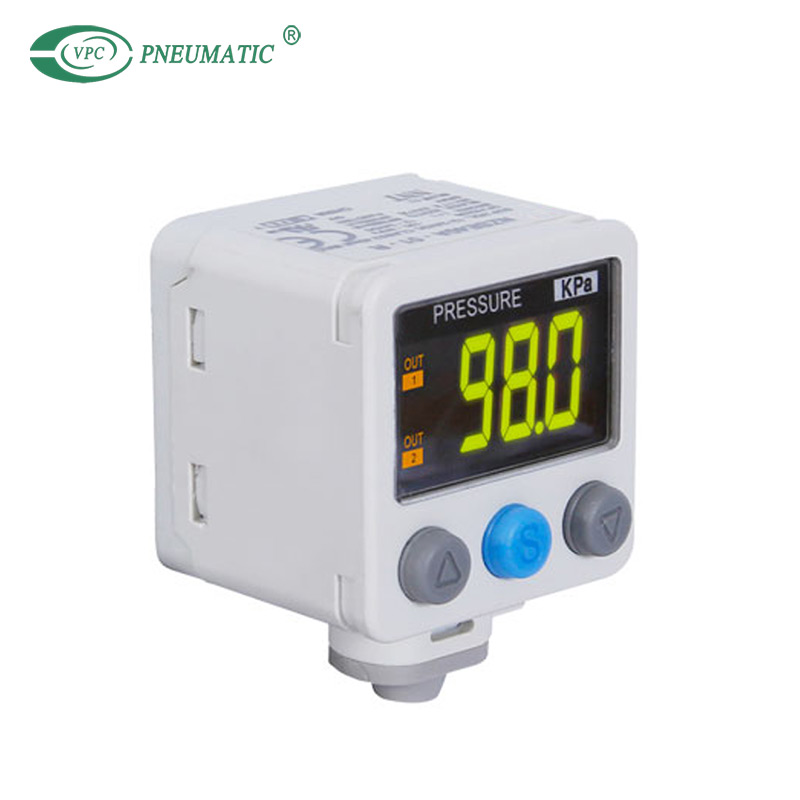

ISE40A

สวิตช์ความดันดิจิตอล ZSE40A


8.PSE540 ซีรีส์เซ็นเซอร์สูญญากาศแบบอะนาล็อกระยะไกลขนาดกะทัดรัด

9.PSE560 เซ็นเซอร์ความดันซีรีส์สำหรับของเหลวทั่วไป

พารามิเตอร์ประสิทธิภาพหลัก

แบบอย่าง

PSE540

PSE560 (ความดันบวก)

ช่วงความดันที่ได้รับการจัดอันดับ

0 ถึง 1MPA

ความดันพิสูจน์

1.5mpa

สื่อการทำงาน

ก๊าซอากาศ/ไม่กัดกร่อน/ก๊าซที่ไม่ติดไฟ

ของเหลวหรือก๊าซที่ จะไม่กัดกร่อนหรือ

โจมตี สแตนเลส 316L

การบริโภคในปัจจุบัน

15mA หรือน้อยกว่า

10ma หรือน้อยกว่า

ความเป็นเส้นตรง

± 0.7% fs หรือน้อยกว่า

± 0.5% fs

อุณหภูมิการทำงาน

ปฏิบัติการ: 0 ถึง 50 ℃,

เก็บไว้: -20 ถึง 70 ℃ (ไม่มีการแช่แข็งหรือการควบแน่น)

ปฏิบัติการ: 10 ถึง 60 ℃,

เก็บไว้: -20 ถึง 70 ℃ (ไม่มีการแช่แข็งหรือการควบแน่น)

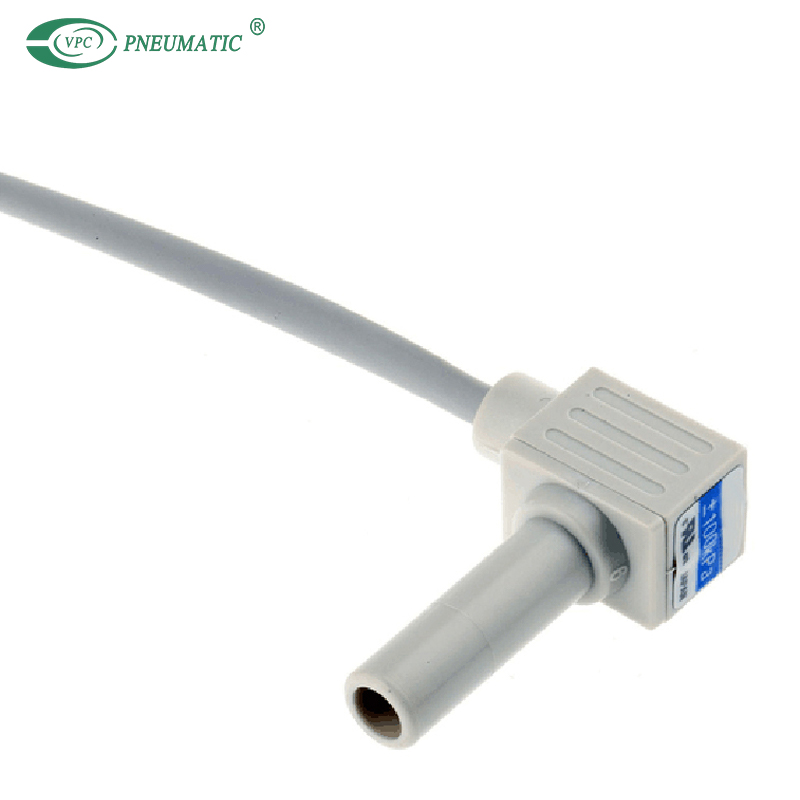

PSE540

เซ็นเซอร์สูญญากาศ PSE540

เซ็นเซอร์ความดัน PSE560

เซ็นเซอร์สูญญากาศ PSE560

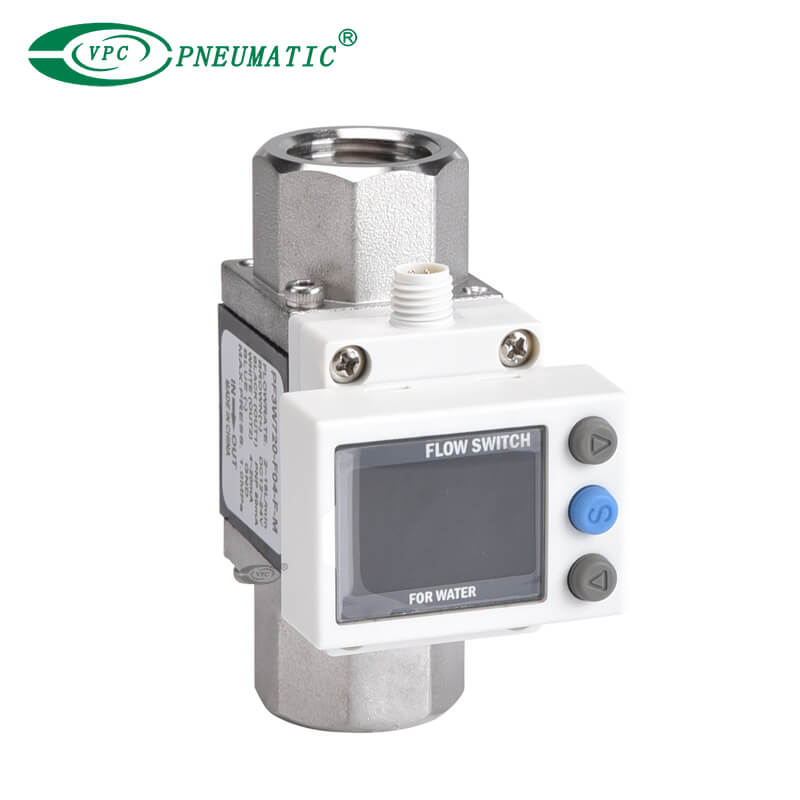

10. PF3W ซีรี่

  • จอแสดงผล 3 สี/2 หน้าจอ

  • การตรวจสอบ อุณหภูมิและอัตราการไหล สองครั้ง

  • จอแสดงผลแบบหมุนได้: ทวนเข็มนาฬิกา 90 ° ตามเข็มนาฬิกา 225 °

  • รองรับ แรงดันไฟฟ้าอะนาล็อก และ เอาต์พุตกระแสอะนาล็อก

  • ขนาดพอร์ตท่อต่างๆ : 3/8, 1/2, 1/4, 3/4,1 1/4, 1 1/2

พารามิเตอร์ประสิทธิภาพหลัก

สื่อการทำงาน สารละลายน้ำและเอทิลีนไกลคอล (มีความหนืดของ 3mpa · s [3 cp] หรือน้อยกว่า)
อุณหภูมิของเหลว 0 ถึง 90 ° C (ไม่มีการแช่แข็งหรือการควบแน่น)
แรงกดดันในการดำเนินงาน 0 ถึง 1MPA
การทำซ้ำได้ ± 2% fs
แรงดันไฟฟ้า DC12 ถึง 24 V ± 10%
การบริโภคในปัจจุบัน 50 mA หรือน้อยกว่า
สิ่งที่แนบมา IP65

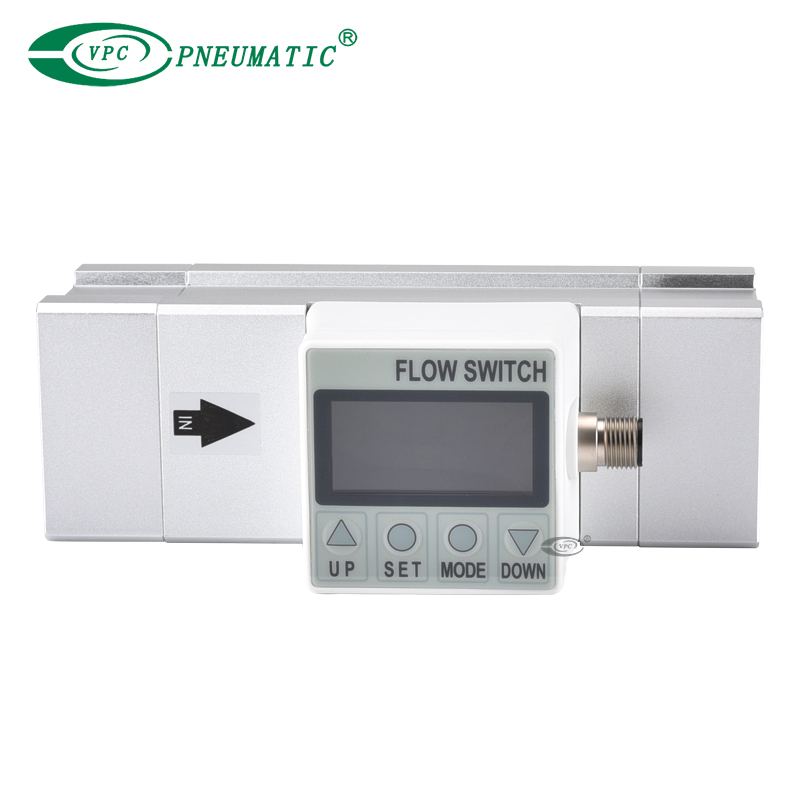

PF2A7 (2)

สวิตช์โฟลว์ดิจิตอล PF2A

เซ็นเซอร์ความดันดิจิตอลสูญญากาศ PF3W

สวิตช์โฟลว์ดิจิตอล PF3W


ข้างต้นเป็นส่วนประกอบสูญญากาศที่ใช้ในระบบสูญญากาศ หากคุณมีคำถามใด ๆ เกี่ยวกับระบบสูญญากาศหรือส่วนประกอบสูญญากาศเช่น พารามิเตอร์เฉพาะ การทำงานของพารามิเตอร์ , การ , ใช้งานเฉพาะ วิธีการเลือกส่วนประกอบสูญญากาศที่เหมาะสมสำหรับระบบสูญญากาศและวิธีการออกแบบระบบสูญญากาศ โปรดติดต่อ VPC Pneumatic เรายินดีที่จะตอบคำถามของคุณ!
