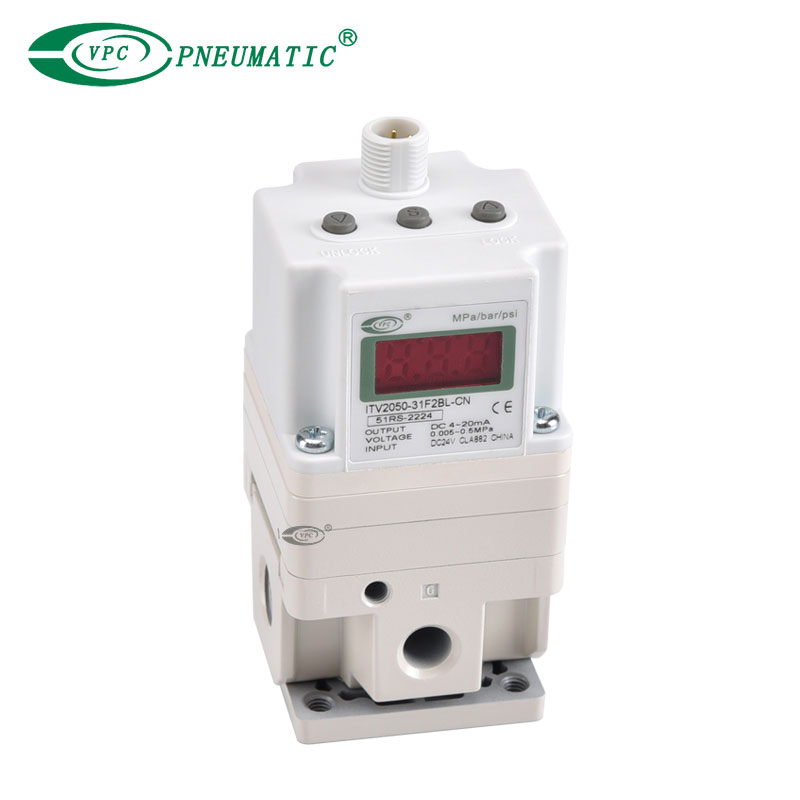

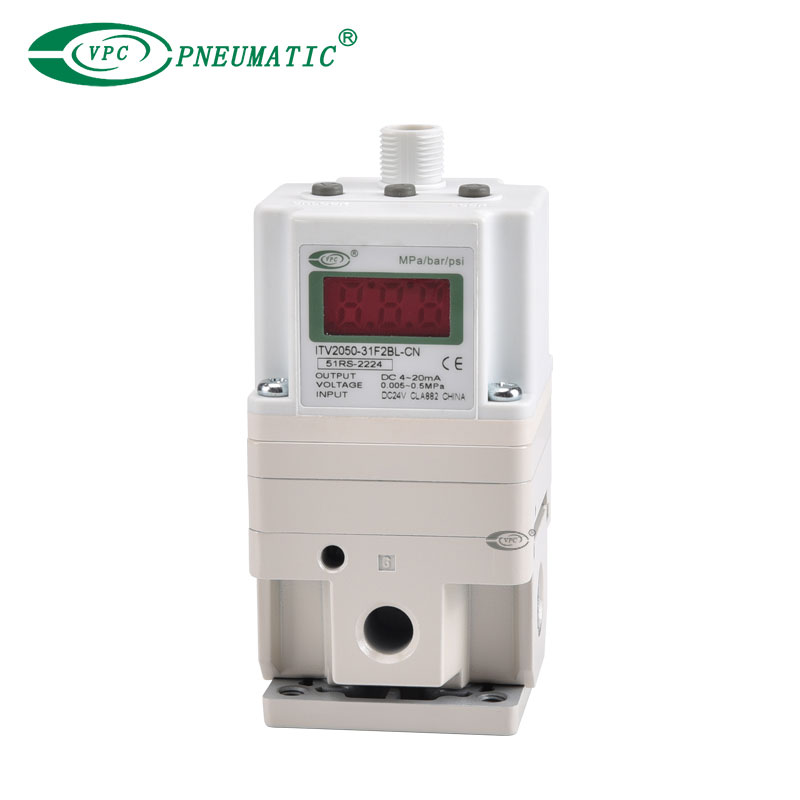

ไอทีวี2050
VPC Pneumatic
8481802190
ชั้นเรียน: | |
---|---|
การใช้พลังงาน: | |
ช่วงความดัน: | |
ขนาดพอร์ตที่มีอยู่: | |
สถานะห้องว่าง: | |
รายละเอียดสินค้า
1) โหมดสัดส่วนไฟฟ้า ตระหนักถึงการควบคุมแรงดันทางออกที่ไม่ใช่ขั้ว
2) สามารถรับรู้การควบคุมระยะไกลและการควบคุมโปรแกรมได้
3) เมื่อเทียบกับการควบคุมแบบไม่ต่อเนื่อง ระบบจะง่ายขึ้นและส่วนประกอบลดลงอย่างมาก
4) เมื่อเทียบกับวาล์วสัดส่วนไฮดรอลิก ปริมาณขนาดเล็ก น้ำหนักเบา โครงสร้างกะทัดรัด น้ำหนักเบา ต้นทุนต่ำ แต่ความเร็วในการตอบสนองช้ากว่าระบบไฮดรอลิกมาก มีความไวต่อการเปลี่ยนแปลงโหลดมากกว่า
5) การใช้พลังงานต่ำ: น้อยกว่า 4W (รูปแบบการสื่อสาร)
6) ไม่มีไฟ ไม่มีมลภาวะ การเปลี่ยนแปลงของอุณหภูมิจะได้รับผลกระทบจากการเปลี่ยนแปลงของอุณหภูมิน้อยลง
ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง | ไอทีวี101□*6) | ไอทีวี103□*6) | ไอทีวี105□*6) | |
ไอทีวี201□ | ไอทีวี203□ | ไอทีวี205□ | ||
ไอทีวี301□ | ไอทีวี303□ | ไอทีวี305□ | ||
นาที.แรงดันอุปทาน | ตั้งค่าความดัน +0.1MPa | |||
สูงสุดแรงดันอุปทาน | 0.2MPa | 1.0MPa | ||
กำหนดช่วงแรงดัน | 0.005 ถึง 0.1MPa | 0.005 ถึง 0.5MPa | 0.005 ถึง 0.9MPa | |
แหล่งจ่ายไฟ | แรงดันไฟฟ้า | 24VDC ± 10%, 12 ถึง 15VDC | ||
การบริโภคในปัจจุบัน | แรงดันไฟฟ้าของแหล่งจ่ายไฟ ชนิด 24 VDC: 0.12 A หรือน้อยกว่า แรงดันไฟฟ้าของแหล่งจ่ายไฟ 12 ถึง 15 VDC: 0.18 A หรือน้อยกว่า | |||
สัญญาณอินพุต | ประเภทปัจจุบัน*1) | 4 ถึง 20 mADC, 0 ถึง 20 mADC (ชนิดซิงค์) | ||
ประเภทแรงดันไฟฟ้า | 0 ถึง 5 VDC, 0 ถึง 10 VDC | |||
อินพุตที่ตั้งไว้ล่วงหน้า | 4 จุด (ลบร่วม), 16 จุด (ไม่มีขั้วร่วม) | |||
ความต้านทานอินพุต | ประเภทปัจจุบัน | 250Ωหรือน้อยกว่า*5) | ||
ประเภทแรงดันไฟฟ้า | ประมาณ 6.5kΩ | |||
อินพุตที่ตั้งไว้ล่วงหน้า | แรงดันไฟฟ้าของแหล่งจ่ายไฟชนิด 24 VDC: ประมาณ.4.7 กิโลโอห์ม แรงดันไฟฟ้าของแหล่งจ่ายไฟชนิด 12 VDC: ประมาณ.2.0 กิโลโอห์ม | |||
สัญญาณเอาท์พุต*2) (มอนิเตอร์เอาต์พุต) | เอาท์พุทแบบอะนาล็อก | 1 ถึง 5 VDC (ความต้านทานเอาต์พุต: ประมาณ 1 kΩ) 4 ถึง 20 mADC (ชนิดซิงค์) (อิมพีแดนซ์เอาต์พุต: 250 kΩ หรือน้อยกว่า) ความแม่นยำของเอาท์พุต ±6% FS หรือน้อยกว่า | ||
เอาต์พุตสวิตช์ | เอาต์พุต NPN open collector: สูงสุด30 โวลต์ 80 มิลลิแอมป์ เอาต์พุต PNP open collector: สูงสุด80 มิลลิแอมป์ | |||
ความเป็นเชิงเส้น | ±1% FS หรือน้อยกว่า | |||
ฮิสเทรีซีส | FS 0.5% หรือน้อยกว่า | |||
การทำซ้ำ | ±0.5% FS หรือน้อยกว่า | |||
ความไว | 0.2% FS หรือน้อยกว่า | |||
ลักษณะอุณหภูมิ | ±0.12%FS/℃ หรือน้อยกว่า | |||
จอแสดงผลแรงดันขาออก*3) | ความแม่นยำ | ±2%FS±1 หลักหรือน้อยกว่า | ||
ขั้นต่ำหน่วย | เมกะปาสคาล: 0.001, กก./ซม2: 0.01, บาร์: 0.01, ปอนด์ต่อตารางนิ้ว: 0.1*4), ปาสคาล: 1 | |||
อุณหภูมิโดยรอบและของเหลว | 0 ถึง 50 ℃ (ไม่มีการควบแน่น) | |||
สิ่งที่แนบมา | IP65 |
บันทึก
*1) ไม่สามารถใช้ DC4 ถึง 20mA ชนิด 2 ขดลวด ได้ต้องใช้แรงดันไฟฟ้า (DC24V หรือ DC12 ถึง 15V)
*2) เลือกเอาต์พุตแบบอะนาล็อกหรือเอาต์พุตแบบสวิตช์นอกจากนี้ เมื่อเลือกเอาต์พุตสวิตช์ ให้เลือกเอาต์พุต NPN หรือเอาต์พุต PNP
เมื่อวัดเอาต์พุตแบบอะนาล็อก ITV จาก DC1 ถึง 5V หากความต้านทานโหลดน้อยกว่า 100kΩ เอาต์พุตแบบอะนาล็อก
ความแม่นยำในการตรวจสอบภายใน ± 6% (เต็มช่วง) อาจไม่พร้อมใช้งานผลิตภัณฑ์ที่มีความแม่นยำภายใน ±6%
มีให้ตามคำขอของคุณแรงดันเอาต์พุตยังคงไม่ได้รับผลกระทบ
*3) การปรับค่าตัวเลข เช่น การปรับศูนย์/ช่วง หรือประเภทอินพุตที่ตั้งไว้ล่วงหน้าจะถูกตั้งค่าตามค่าต่ำสุด
หน่วยสำหรับการแสดงผลแรงดันเอาต์พุต (เช่น 0.001 ถึง 0.500MPa)โปรดทราบว่าไม่สามารถเปลี่ยนหน่วยได้
*4) ขั้นต่ำหน่วยสำหรับประเภท 0.9MPa (130psi) คือ 1psi
*5) ค่าสำหรับสถานะที่ไม่รวมวงจรกระแสเกินหากมีการเผื่อไว้สำหรับวงจรกระแสเกิน อินพุต
ความต้านทานจะแตกต่างกันไปขึ้นอยู่กับกระแสอินพุตค่านี้คือ 350Ω หรือน้อยกว่าสำหรับกระแสอินพุต DC20mA
*6) ITV1000 ซีรีส์เป็นสเปคไร้จาระบี (ชิ้นส่วนที่สัมผัสกับของเหลว)
*7) คุณลักษณะข้างต้นจำกัดอยู่ในสถานะคงที่เมื่อใช้อากาศที่ด้านเอาท์พุต ความดันอาจผันผวน
