คุณจะตรวจจับการรั่วไหลของอากาศที่มองไม่เห็นด้วยตาเปล่าได้อย่างไร?
คุณจะป้องกันความเสียหายของอุปกรณ์ราคาแพงที่เกิดจากการอุดตันของระบบทำความเย็นได้อย่างไร

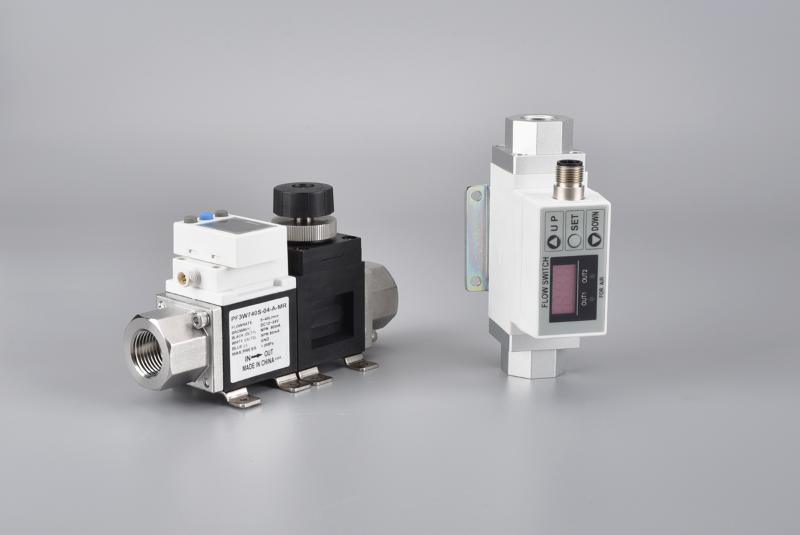

สวิตช์การไหลแบบดิจิทัล PF2A และ PF3W เป็นส่วนประกอบสำคัญในการควบคุมของไหลทางอุตสาหกรรม ไม่เพียงแต่ทำหน้าที่เป็นเครื่องมือวัดเท่านั้น แต่ยังเป็นเครื่องมือหลักที่ช่วยให้สามารถบำรุงรักษาเชิงคาดการณ์และการจัดการการใช้พลังงานได้อีกด้วย
ตารางการตัดสินใจด่วน
| ความต้องการของคุณ | รุ่นที่แนะนำ | ข้อได้เปรียบที่สำคัญ |
| การตรวจสอบ อากาศ/ไนโตรเจน และ การตรวจจับการรั่วไหล | ซีรีส์ PF2A | ตอบสนองอย่างรวดเร็วโดยสูญเสียแรงดันเล็กน้อย |
| การตรวจสอบ เลเซอร์ น้ำหล่อเย็นด้วย หรือ แม่พิมพ์ | ซีรี่ส์ PF3W | การออกแบบป้องกันการอุดตัน ; รองรับการแจ้งเตือนการหยุดชะงักของการไหล |
| บูรณาการกับ PLC สำหรับการตรวจสอบระยะไกล | รุ่นที่มีเอาต์พุตอนาล็อก/IO-Link | การส่งข้อมูลแบบเรียลไทม์ทำให้สามารถบำรุงรักษาเชิงคาดการณ์ได้ |
| ความแม่นยำสูงและอายุการใช้งานยาวนาน | เครื่องวัดอัตราการไหลแบบดิจิตอล | ไม่มีการสึกหรอทางกล เชื่อถือได้มากกว่าโรตามิเตอร์ |
1. เซนเซอร์วัดการไหลแบบดิจิทัลคืออะไร
พูดง่ายๆ ก็คือ ผลิตภัณฑ์ทั้งสองนี้จะแปลงอัตราการไหลเชิงนามธรรมให้เป็น สัญญาณดิจิทัลที่ใช้งานง่าย โดย 'การตรวจจับ' การไหลของของไหล

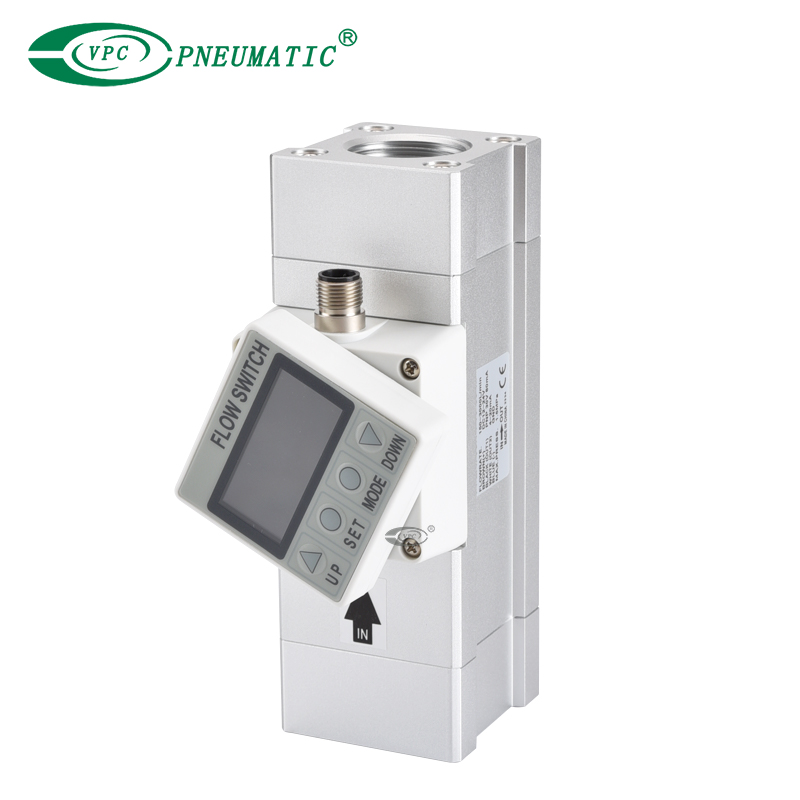

สวิตช์การไหล ดิจิตอล PF2A (อากาศ): ออกแบบมาโดยเฉพาะสำหรับก๊าซที่ไม่กัดกร่อน เช่น แบบ โดยทำหน้าที่เป็น 'ผู้จัดการการไหล' สำหรับระบบนิวแมติก และมีการใช้กันอย่างแพร่หลายในสายการผลิตอัตโนมัติในอุตสาหกรรมต่างๆ รวมถึงบรรจุภัณฑ์ อิเล็กทรอนิกส์ การผลิตแบตเตอรี่ลิเธียม และการผลิตยานยนต์ อากาศอัด และ ไนโตรเจน
| แบบอย่าง | PF2A710 | PF2A750 | PF2A711 | PF2A721 | PF2A751 | |
| ตัวกลางการทำงาน | ไนโตรเจน , ในอากาศแห้ง | |||||
| ช่วงการไหลที่ได้รับการจัดอันดับ | 1 ถึง 10L/นาที | 5 ถึง 50L/นาที | 10 ถึง 100L/นาที | 20 ถึง 200L/นาที | 50 ถึง 500L/นาที | |
| ชุดชุด mininum | 0.1L/นาที | 0.5L/นาที | 1L/นาที | 2L/นาที | 5L/นาที | |
| ค่าการแลกเปลี่ยนอัตราการไหลของพัลส์สะสม (ความกว้างของพลิว: 50ms) | 0.1L/พัลส์ | 0.5L/พัลส์ | 1L/พัลส์ | 2L/พัลส์ | 5L/พัลส์ | |
| หน่วยแสดง *1,2) | อัตราการไหลทันที | l/min, cfm × 10 -2 | l/min, cfm × 10 -1 | |||
| การไหลสะสม | l, ft⊃3;× 10 -1 | |||||
| อุณหภูมิในการทำงาน | 0 ถึง 50 ℃ | |||||
| ความแม่นยำ *3) | ±5%เอฟเอส | |||||
| ความสามารถในการทำซ้ำ | ±1%FS | ±2%FS | ||||
| ลักษณะอุณหภูมิ | ±3%FS (อ้างอิง 15 ถึง 35°C, 25°C), ±5%FS (อ้างอิง 0 ถึง 50°C, 25°C) | |||||
| การบริโภคในปัจจุบัน | 150mA หรือน้อยกว่า | 160MA หรือน้อยกว่า | 170mA หรือน้อยกว่า | |||
| ขนาดพอร์ต(Rc, NPT, G) | 1/8, 1/4 | 3/8 | 1/2 | |||
| ประเภทการตรวจจับ | ประเภทเครื่องทำความร้อน | |||||
| แรงดันใช้งาน | -50kPa ถึง 0.5MPa | -50kPa ถึง 0.75MPa | ||||
| แรงดันทดสอบ | 1.0MPa | |||||
| ช่วงการไหลสะสม *4) | 0 ถึง 999999L | |||||
| ข้อมูลจำเพาะเอาต์พุต *5) | เอาต์พุตสวิตช์ | NPN Open Collector | สูงสุด โหลดปัจจุบัน: 80ma; แรงดันไฟฟ้าภายในลดลง: 1V หรือน้อยกว่า สูงสุด แรงดันไฟฟ้าที่ใช้: 30V; 2outputs | |||
| PNP Open Collector | สูงสุด โหลดปัจจุบัน: 80ma; แรงดันไฟฟ้าภายในลดลง: 1.5V หรือน้อยกว่า; 2outputs | |||||
| เอาต์พุตชีพจรสะสม | NPN หรือ PNP Open Collector (เหมือนกับ Switch Output) | |||||
| สถานะ LED ของสถานะ | สว่างขึ้นเมื่อเปิดเอาต์พุตออกจาก 1: สีเขียว; Out2: สีแดง | |||||
| เวลาตอบสนอง | 1 วินาที หรือน้อยกว่า | |||||
| ฮิสเทอรีซิส | โหมด ฮิสเทอรีซิส: ตัวแปร (ตั้งค่าได้จาก 0), โหมดตัวเปรียบเทียบหน้าต่าง : คงที่ 3 หลัก | |||||
| แรงดันไฟฟ้า | DC12 ถึง 24 โวลต์±10% | |||||
| สิ่งแวดล้อม | สิ่งที่แนบมา | IP65 | ||||
| อุณหภูมิในการทำงาน | การดำเนินงาน: 0 ถึง 50 ℃เก็บไว้: -25 ถึง 85 ℃ (ไม่มีการแช่แข็งและการควบแน่น) | |||||
| ทนต่อแรงดันไฟฟ้า | AC 1000V เป็นเวลา 1 นาทีระหว่างเทอร์มินัลและที่อยู่อาศัย | |||||
| ความต้านทานฉนวน | 50mΩหรือมากกว่า (DC 500V วัดผ่าน megohmmeter) ระหว่างเทอร์มินัลและที่อยู่อาศัย | |||||
| ความต้านทานเสียง | 1,000V PP PULSE WIDTH1μSมีอายุ 1NS | |||||
สำหรับรายละเอียดเพิ่มเติม โปรดดูโบรชัวร์:
PF2A Series Digital Flow Switch.pdf
เซนเซอร์วัดการไหลแบบดิจิตอล PF3W (ของเหลว): มีไว้เพื่อตรวจสอบการไหลของ น้ำ และ สารหล่อเย็น โดย เฉพาะ โดยทำหน้าที่เป็น 'ผู้พิทักษ์ความปลอดภัย' สำหรับวงจรทำความเย็นของอุปกรณ์ที่มีความร้อนสูง เช่น เลเซอร์ เครื่องฉีดพลาสติก และเครื่องเชื่อม
| แบบอย่าง | PF3W704 | PF3W720 | PF3W740 | PF3W711 | PF3W721 | |
| ตัวกลางการทำงาน | น้ำ และ สารละลายน้ำเอทิลีนไกลคอล (ที่มีความหนืด 3MPa·s [3 cP] หรือน้อยกว่า) | |||||
| ประเภทการตรวจจับ | Karman Vortex | |||||
| ช่วงการไหลที่ได้รับการจัดอันดับ | 0.5 ถึง 4L/นาที | 2 ถึง 16L/นาที | 5 ถึง 40L/นาที | 10 ถึง 100L/นาที | 50 ถึง 250L/นาที | |
| แสดงช่วงการไหล *1) | 0.35 ถึง 5.5L/นาที | 1.7 ถึง 22L/นาที | 3.5 ถึง 55L/นาที | 7 ถึง 140L/นาที | 20 ถึง 350L/นาที | |
| ตั้งช่วงการไหล | 0.35 ถึง 5.5L/นาที | 1.7 ถึง 22L/นาที | 3.5 ถึง 55L/นาที | 7 ถึง 140L/นาที | 20 ถึง 350L/นาที | |
| การเพิ่มขึ้นของการตั้งค่าที่เล็กที่สุด | 0.01L/นาที | 0.1L/นาที | 1L/นาที | 2L/นาที | ||
การแปลงชีพจรสะสม (ความกว้างพัลส์: 50ms) | 0.05L/พัลส์ | 0.1L/พัลส์ | 0.5L/พัลส์ | 1L/พัลส์ | 2L/พัลส์ | |
อุณหภูมิของเหลว (ไม่มีการแช่แข็งหรือการควบแน่น) | 0 ถึง 90 ° C | 0 ถึง 70 ° C | ||||
| แสดงหน่วย | การไหลแบบทันที: l/min, การไหลสะสม: l | |||||
| ความแม่นยำ | ค่าที่แสดง: ±3% FS เอาต์พุตแอนะล็อก: ±3% FS | |||||
| ความสามารถในการทำซ้ำ | ±2.0% เอฟเอส *2) | |||||
| ลักษณะอุณหภูมิ | ±5.0% FS (อ้างอิง 25℃) | |||||
| แรงดันใช้งาน | 0 ถึง 1MPa | |||||
| แรงดันทดสอบ | 1.5MPa | |||||
| การสูญเสียแรงดัน | 20kPa (ที่อัตราการไหลสูงสุด) | |||||
การสูญเสียแรงดัน (ไม่มีวาล์วปรับการไหล) | 45 kPa หรือน้อยกว่าที่สูงสุด ไหล | สูงสุด 60 kPa หรือน้อยกว่า ไหล | ||||
| ช่วงการไหลสะสม *3) | 0 ถึง 9,999,999,999L | 999,999,999L | ||||
| 0.1L | 0.5L | โดย 1L | ||||
| ลักษณะความดัน | ±1.5% FS (อ้างอิง 0.1 ถึง 1.5 MPa, 0.7 MPa) | |||||
| เอาต์พุตสวิตช์ | ไม่มี | NPN Open Collector Output | ||||
| สูงสุด โหลดปัจจุบัน | 80ma | |||||
| สูงสุด แรงดันไฟฟ้าที่ใช้ | DC 28V | |||||
| แรงดันไฟฟ้าภายในลดลง | NPN: 1V หรือน้อยกว่า, PNP: 1.5V หรือน้อยกว่า (ที่กระแสโหลด 80 mA) | |||||
| เวลาตอบสนอง *2,4) | 0.5S/1S/2S | |||||
| การป้องกันเอาท์พุท | การป้องกันลัดวงจร | |||||
อัตราการไหล โหมดเอาท์พุต | เลือกจาก ฮิสเทอรีซิส, ตัวเปรียบเทียบหน้าต่าง, เอาต์พุตสะสม, หรือโหมดเอาต์พุตชีพจรสะสม | |||||
โหมดเอาต์พุตอุณหภูมิ | เลือกจากโหมด ฮิสเทอรีซิส หรือโหมดตัวเปรียบเทียบหน้าต่าง | |||||
| เอาต์พุตแอนะล็อก | เวลาตอบสนอง *5） | 0.5S/1S/2S (เชื่อมโยงกับเอาต์พุตสวิตช์) | ||||
| เอาต์พุตแรงดันไฟฟ้า | แรงดันไฟฟ้าขาออก: 1 ถึง 5V ความต้านทานขาออก: 1 kΩ | |||||
| เอาต์พุตปัจจุบัน | กระแสเอาต์พุต: 4 ถึง 20 mA สูงสุด โหลดอิมพีแดนซ์: 300 Ωสำหรับ DC 12V, 600 Ωสำหรับ DC 24V | |||||
| ฮิสเทอรีซิส | ตัวแปร | |||||
| อินพุตภายนอก | อินพุตฟรีแรงดันไฟฟ้า: 0.4V หรือน้อยกว่า (reed หรือสถานะของแข็ง), อินพุตสำหรับ 30ms หรือนานกว่านั้น | |||||
| วิธีการแสดง | จอแสดงผล 2 หน้าจอ (หน้าจอหลัก: 4 หลัก, 7 ส่วน, 2 สี, หน้าจอย่อยสีแดง/เขียว: 6 หลัก, 11 ส่วน, สีขาว) | |||||
| ไฟแสดงสถานะ | เอาต์พุต 1, เอาต์พุต 2: สีส้ม | |||||
| แรงดันไฟฟ้า | DC12 ถึง 24 โวลต์ ±10% | |||||
| การบริโภคในปัจจุบัน | 50 mA หรือน้อยกว่า | |||||
| สิ่งแวดล้อม | สิ่งที่แนบมา | IP65 | ||||
| อุณหภูมิในการทำงาน | 0 ถึง 50 ℃ (ไม่มีการแช่แข็งและการควบแน่น) | |||||
| ความชื้นในการทำงาน | การดำเนินงาน, การจัดเก็บ: 35 ถึง 85% RH (ไม่มีการควบแน่น) | |||||
| ทนต่อแรงดันไฟฟ้า *6) | AC 1000V เป็นเวลา 1 นาทีระหว่างเทอร์มินัลและที่อยู่อาศัย | |||||
| ความต้านทานฉนวน | 50 MΩหรือมากกว่า (DC 500V วัดผ่าน Megohmmeter) ระหว่างเทอร์มินัลและที่อยู่อาศัย | |||||
| มาตรฐานและข้อบังคับ | CE, ROHS | |||||
| วัสดุชิ้นส่วนเปียก | PPS, FKM, SCS13, SUS304 | |||||
| ที่ไม่ต้องมีไขมัน | ||||||
| ขนาดพอร์ตท่อ *7) | 3/8 | 3/8, 1/2 | 1/2, 3/4 | 3/4, 1 | 1 1/4, 1 1/2 | |
สำหรับรายละเอียดเพิ่มเติม โปรดดูโบรชัวร์: PF3W ซีรีส์ สวิตช์การไหลแบบดิจิตอลจอแสดงผล 3 สีสำหรับ Water.pdf
2. หลักการทำงานและข้อดี
PF2A (หลักการระบายความร้อน) : องค์ประกอบความร้อนภายในจะตรวจจับความแตกต่างของความร้อนที่ถูกพัดพาไปตามกระแสลม
ข้อดี: ตอบสนองรวดเร็วเป็นพิเศษ ไม่มีชิ้นส่วนกลไก (เช่น โรเตอร์) มีความทนทานสูง และ สูญเสียแรงดันเพียงเล็กน้อย.
PF3W (หลักการกระแสน้ำวนคาร์มาน) : ของเหลวที่ไหลผ่านสิ่งกีดขวางภายในจะทำให้เกิดกระแสน้ำวน อัตราการไหลคำนวณโดยการตรวจจับความถี่กระแสน้ำวน
ข้อดี: ทนทานต่อคุณภาพน้ำที่แตกต่างกัน ให้การอ่านค่าที่เสถียร และเหมาะสำหรับ การตรวจสอบน้ำหมุนเวียนในระยะยาว.
3. คุณสมบัติหลักและไฮไลท์
จอแสดงผลดิจิตอลสองสี : อัตราการไหลแบบเรียลไทม์และสะสมสามารถมองเห็นได้อย่างรวดเร็ว รองรับการหมุนหน้าจอและการรับชมหลายมุม
เอาต์พุตสัญญาณหลายรายการ :
เอาต์พุตสวิตช์ ( NPN/PNP ): ทริกเกอร์การแจ้งเตือนหรือการปิดระบบป้องกันเมื่อถึงเกณฑ์การไหลที่กำหนดไว้ล่วงหน้า
เอาต์พุตแอนะล็อก ( 4–20 mA / 1–5 V ): ให้ข้อเสนอแนะแบบเรียลไทม์เกี่ยวกับความผันผวนของการไหลไปยัง PLC สำหรับการควบคุมวงปิด
การรวมยอด : บันทึกปริมาณการใช้ก๊าซหรือน้ำทั้งหมด อำนวยความสะดวกในการบัญชีต้นทุนพลังงานตามเดือนหรือกะ
การตรวจสอบจุดสูงสุด : บันทึกค่าการไหลสูงสุดและต่ำสุดโดยอัตโนมัติระหว่างการทำงาน ช่วยในการวินิจฉัยข้อผิดพลาดและการตรวจสอบย้อนกลับ
4. เซนเซอร์วัดการไหลแบบดิจิตอล PF2A กับ PF3W ตารางเปรียบเทียบการเลือก
| เกณฑ์การคัดเลือก | สวิตช์การไหลแบบดิจิตอล PF2A (สำหรับอากาศ) | สวิตช์การไหลแบบดิจิตอล PF3W (สำหรับของเหลว) |
| วัดกลาง | ลมอัด ไนโตรเจน (แห้ง ไม่มีฤทธิ์กัดกร่อน) | น้ำ, น้ำปราศจากไอออน, สารละลายเอทิลีนไกลคอล (สารหล่อเย็น) |
| สถานการณ์การใช้งานที่สำคัญ | การตรวจสอบสาขา นิวเมติกส์ การติดตามปริมาณการใช้อากาศ การตรวจจับการรั่วไหลของอากาศ | การตรวจสอบความเย็นสำหรับเลเซอร์/เครื่องฉีดพลาสติก สัญญาณเตือนการสูญเสียการไหล |
| หลักการตรวจจับ | ประเภทความร้อน: ตอบสนองเร็วมาก | Kármán vortex: โครงสร้างที่ทนทานและทนทาน |
| ช่วงการไหลทั่วไป | 10, 25, 50, 100, 200, 500, 1,000 ลิตร/นาที | 4, 16, 40, 100, 250 ลิตร/นาที |
| การสูญเสียความดัน | ต่ำมาก (มีผลกระทบต่อแรงดันของระบบเล็กน้อย) | ต่ำ (โครงสร้างภายในที่ปรับให้เหมาะสม) |
| ข้อมูลจำเพาะการเชื่อมต่อ (Rc/G/NPT) | 1/8, 1/4, 3/8, 1/2, 3/4, 1 | 3/8, 1/2, 3/4, 1, 1-1/4, 1-1/2 |
| ตัวเลือกสัญญาณเอาท์พุต | เอาต์พุตสวิตช์ NPN/PNP , เอาต์พุตอะนาล็อก 1–5 V / 4–20 mA | เอาต์พุตสวิตช์ NPN/PNP , เอาต์พุตอะนาล็อก 1–5 V/4–20 mA |
| การสื่อสาร IO-Link | รองรับ (มีเฉพาะบางรุ่น) | รองรับ (มีเฉพาะบางรุ่น) |
| ประเภทการแสดงผล | จอแสดงผลดิจิตอล 3 สี/2 ระดับ (เขียว/แดง/ส้ม) | จอแสดงผลดิจิตอล 2 สี/2 ขั้น (เขียว/แดง) |
| คะแนนการป้องกันทางเข้า | IP40 หรือ IP65 (ขึ้นอยู่กับรุ่น) | IP65 (กันเจ็ท เหมาะสำหรับสภาพแวดล้อมที่ชื้น) |
| ข้อกำหนดการเดินท่อตรง | เข้มงวด: ต้นน้ำ ≥10D, ปลายน้ำ ≥5D | ข้อกำหนดที่เข้มงวด: ≥10D ต้นน้ำ, ≥5D ดาวน์สตรีม |
คำถามที่พบบ่อย
1. เซนเซอร์วัดการไหลแบบดิจิตอล PF2A สามารถ วัดไนโตรเจน ได้หรือไม่?
ใช่ . PF2A เหมาะสำหรับก๊าซที่ไม่กัดกร่อน เช่น อากาศอัดและไนโตรเจน
2. เซนเซอร์วัดการไหลแบบดิจิทัล PF2A รองรับการเชื่อมต่อ PLC หรือไม่?
ใช่. รองรับ ตัวเลือก , NPN PNP อนาล็อก และ การสื่อสาร IO-Link
3. เหตุใด อัตราการไหล จึงไม่เสถียร การแสดง ?
สาเหตุที่พบบ่อยได้แก่: การไหลของอากาศปั่นป่วน การสั่นสะเทือนของท่อ ความยาวท่อตรงไม่เพียงพอ การปนเปื้อนของเซ็นเซอร์
4. เครื่องวัดอัตราการไหลแบบดิจิตอลจำเป็นต้องมีการสอบเทียบหรือไม่?
สำหรับการใช้งานที่มีความแม่นยำสูง แนะนำให้ ทำการสอบเทียบเป็นระยะ ตามกำหนดการบำรุงรักษาของบริษัทของคุณ
5. สามารถใช้เซนเซอร์วัดการไหลแบบดิจิตอล PF3W กับ เครื่องตัดเลเซอร์ ได้หรือไม่?
ใช่. PF3W ใช้กันอย่างแพร่หลายในการตรวจสอบการไหลของน้ำหล่อเย็นในอุปกรณ์เลเซอร์
6. เครื่องวัดการไหลแบบดิจิตอลสามารถ ตรวจจับการรั่วไหลของอากาศ ได้หรือไม่?
ใช่. หากตรวจพบการไหลที่ผิดปกติในขณะที่อุปกรณ์ปิดอยู่ มักจะบ่งชี้ว่ามีการรั่วไหลของระบบ
มิเตอร์วัดการไหลแบบดิจิทัล PF2A และ PF3W ถูกนำมาใช้กันอย่างแพร่หลายสำหรับ การตรวจสอบการไหล ในระบบอัตโนมัติทางอุตสาหกรรม สำหรับผู้ผลิตอุปกรณ์ ผู้วางระบบ และโรงงานผู้ใช้ปลายทาง การเลือกรุ่นที่เหมาะสมและรับประกันการติดตั้งที่เหมาะสมไม่เพียงแต่ช่วยเพิ่มประสิทธิภาพในการปฏิบัติงาน แต่ยังช่วย ลดต้นทุนการดำเนินงาน ที่เกี่ยวข้องกับระบบอากาศอัดและระบบทำความเย็น อย่างมีประสิทธิภาพอีกด้วย
หากคุณกำลังมองหามิเตอร์วัดอัตราการไหลแบบดิจิทัลที่เข้ากันได้กับซีรีส์ PF2A และ PF3W (เป็น ทางเลือกแทนรุ่น SMC ) VPC นิวเมติกส์ นำเสนอตัวเลือกที่หลากหลายเกี่ยวกับ ขนาดพอร์ตของ , ช่วงการไหล และ ประเภทเอาต์พุต ซึ่งเป็นโซลูชันการตรวจสอบการไหลที่เชื่อถือได้สำหรับอุปกรณ์อัตโนมัติและระบบควบคุมของเหลวทางอุตสาหกรรม
