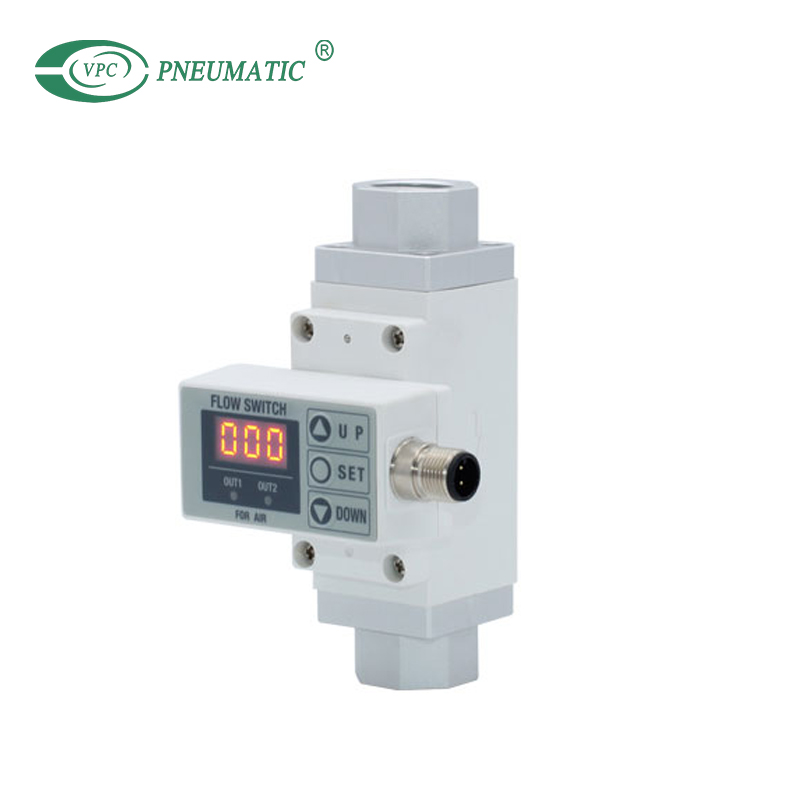

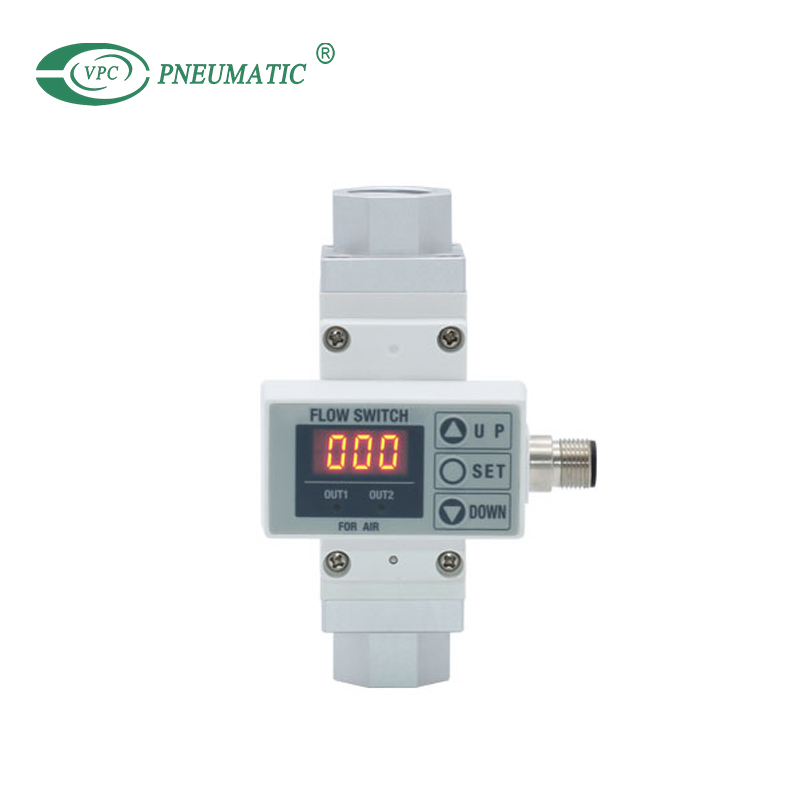

ข้อกำหนดผลิตภัณฑ์
1. การตั้งค่าอัตราการไหลและการตรวจสอบเป็นไปได้ด้วยจอแสดงผลดิจิตอล
2. มีประเภทรวมและประเภทจอภาพแยกต่างหาก
3. เอาต์พุตสามประเภท: สวิตช์, พัลส์สะสมและเอาต์พุตอะนาล็อก
4. ความสามารถในการสลับกลับไปกลับมาระหว่างการไหลแบบสะสมและการไหลทันที
5. การตรวจสอบการไหล 4 ช่อง: 4 ช่วงอัตราการไหลอิสระสามารถตรวจสอบได้โดยคอนโทรลเลอร์เดียว

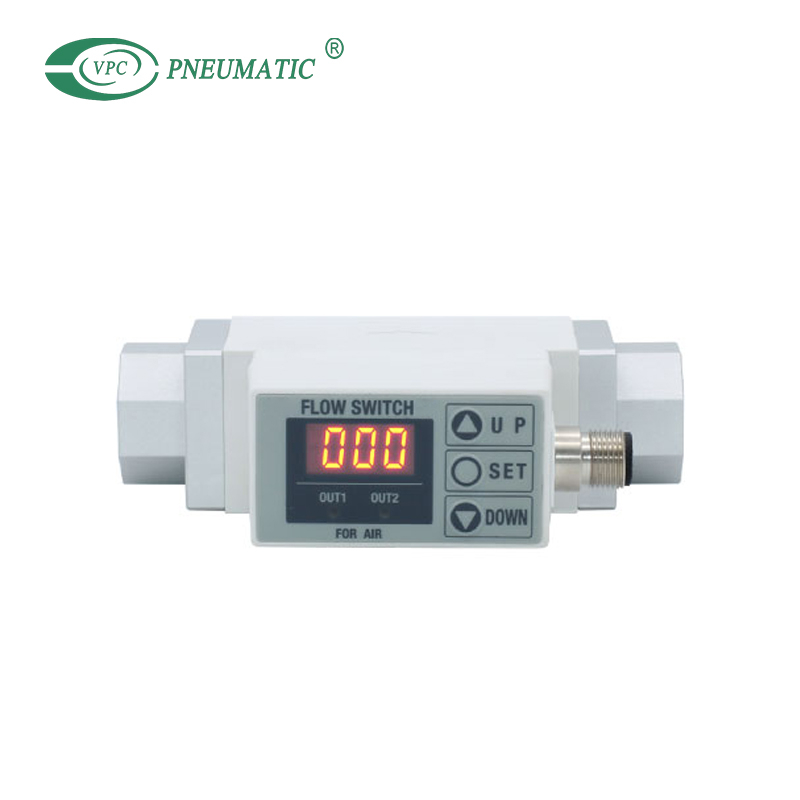

คำอธิบายผลิตภัณฑ์
| แบบอย่าง | PF2A710 | PF2A750 | PF2A711 | PF2A721 | PF2A751 | |
| สื่อการทำงาน | อากาศแห้งไนโตรเจน | |||||
| ช่วงการไหลที่ได้รับการจัดอันดับ | 1 ถึง 10L/นาที | 5 ถึง 50L/นาที | 10 ถึง 100L/นาที | 20 ถึง 200L/นาที | 50 ถึง 500L/นาที | |
| ชุดชุด mininum | 0.1L/นาที | 0.5L/นาที | 1L/นาที | 2L/นาที | 5L/นาที | |
| ค่าการแลกเปลี่ยนอัตราการไหลของพัลส์สะสม (ความกว้างของพลิว: 50ms) | 0.1L/พัลส์ | 0.5L/พัลส์ | 1L/พัลส์ | 2L/พัลส์ | 5L/พัลส์ | |
| หน่วยแสดง *1,2) | อัตราการไหลทันที | l/min, cfm × 10 -2 | l/min, cfm × 10 -1 | |||
| การไหลสะสม | l, ft³× 10 -1 | |||||
| อุณหภูมิในการทำงาน | 0 ถึง 50 ℃ | |||||
| ความแม่นยำ *3) | ± 5%fs | |||||
| การทำซ้ำได้ | ± 1%fs | ± 2%fs | ||||
| ลักษณะอุณหภูมิ | ± 3%FS (15 ถึง 35 ℃, 25 ℃การอ้างอิง), ± 5%FS (0 ถึง 50 ℃, 25 ℃การอ้างอิง) | |||||
| การบริโภคในปัจจุบัน | 150mA หรือน้อยกว่า | 160MA หรือน้อยกว่า | 170mA หรือน้อยกว่า | |||
| ขนาดพอร์ต (RC, NPT, G) | 1/8, 1/4 | 3/8 | 1/2 | |||
| ประเภทการตรวจจับ | ประเภทเครื่องทำความร้อน | |||||
| แรงกดดันในการดำเนินงาน | -50kpa ถึง 0.5mpa | -50kpa ถึง 0.75mpa | ||||
| ความดันพิสูจน์ | 1.0mpa | |||||
| ช่วงการไหลสะสม *4) | 0 ถึง 999999L | |||||

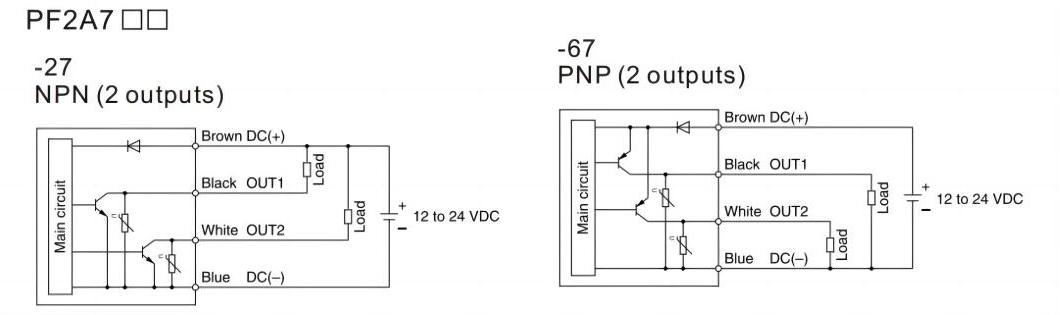

| ข้อมูลจำเพาะเอาต์พุต *5) | สลับเอาต์พุต | NPN Open Collector | สูงสุด โหลดปัจจุบัน: 80ma; แรงดันไฟฟ้าภายในลดลง: 1V หรือน้อยกว่า สูงสุด แรงดันไฟฟ้าที่ใช้: 30V; 2outputs | |||
| PNP Open Collector | สูงสุด โหลดปัจจุบัน: 80ma; แรงดันไฟฟ้าภายในลดลง: 1.5V หรือน้อยกว่า; 2outputs | |||||
| เอาต์พุตชีพจรสะสม | NPN หรือ PNP Open Collector (เหมือนกับ Switch Output) | |||||
| สถานะ LED ของสถานะ | สว่างขึ้นเมื่อเปิดเอาต์พุตออกจาก 1: สีเขียว; Out2: สีแดง | |||||
| เวลาตอบสนอง | 1 วินาที หรือน้อยกว่า | |||||
| การตีโพยตีพาย | โหมด Hysteresis: ตัวแปร (สามารถตั้งค่าได้จาก 0), โหมดเปรียบเทียบหน้าต่าง: 3 หลักแก้ไข | |||||
| แรงดันไฟฟ้า | DC12 ถึง 24 V ± 10% | |||||
| สิ่งแวดล้อม | สิ่งที่แนบมา | IP65 | ||||
| อุณหภูมิในการทำงาน | การดำเนินงาน: 0 ถึง 50 ℃เก็บไว้: -25 ถึง 85 ℃ (ไม่มีการแช่แข็งและการควบแน่น) | |||||
| ทนต่อแรงดันไฟฟ้า | AC 1000V เป็นเวลา 1 นาทีระหว่างเทอร์มินัลและที่อยู่อาศัย | |||||
| ความต้านทานฉนวน | 50mΩหรือมากกว่า (DC 500V วัดผ่าน megohmmeter) ระหว่างเทอร์มินัลและที่อยู่อาศัย | |||||
| ความต้านทานเสียง | 1,000V PP PULSE WIDTH1μSมีอายุ 1NS | |||||
*1) สำหรับสวิตช์การไหลแบบดิจิตอลพร้อมฟังก์ชั่นการสลับเครื่อง (แก้ไขหน่วย SI [(L/MIN หรือ L, M³หรือM³×10³)] จะถูกตั้งค่าสำหรับประเภทสวิตช์โดยไม่ต้องใช้ฟังก์ชันการสลับหน่วย)
*2) การแสดงอัตราการไหลสามารถสลับระหว่างเงื่อนไขพื้นฐานของ 0 ℃, 101.3 kPa และเงื่อนไขมาตรฐาน (ANR) 20 ℃, 101.3 kPa และ 65% RH
*3) ท่อที่ด้านข้างต้องมีส่วนตรงของท่อที่มีความยาว 8 เท่าของเส้นผ่านศูนย์กลางท่อหรือมากกว่า หากไม่ติดตั้งส่วนตรงของท่อความแม่นยำอาจแตกต่างกันไป± 5% fs หรือมากกว่า
*4) อัตราการไหลสะสมจะถูกรีเซ็ตเมื่อแหล่งจ่ายไฟปิด
*5) สวิตช์เอาต์พุตและเอาต์พุตพัลส์สะสมสามารถเลือกได้ในระหว่างการตั้งค่าเริ่มต้น
*6) โหมดเปรียบเทียบหน้าต่าง - เนื่องจาก hysteresis จะถึง 3 หลักให้เก็บ P_1 และ P_2 หรือ N_1 และ N_2 ออกจากกันด้วยตัวเลข 7 หลักขึ้นไป (ในกรณีที่เอาต์พุตออก 2, n_1, 2 ถึงเป็น n_3, 4 และ p_1, 2 เป็น p_3, 4)
*7) สำหรับรายละเอียดเกี่ยวกับประเภทการเดินสายและเธรดโปรดติดต่อ VPC
*8) ผลิตภัณฑ์ใด ๆ ที่มีรอยขีดข่วนเล็ก ๆ รอยเปื้อนหรือแสดงการเปลี่ยนแปลงสีหรือความสว่างซึ่งไม่ส่งผลกระทบต่อประสิทธิภาพการทำงานจะได้รับการตรวจสอบว่าเป็นผลิตภัณฑ์ที่สอดคล้องกัน
| หมายเลขชิ้นส่วน | นาที. ค่าอัตราการไหลที่ได้รับการจัดอันดับ | สูงสุด ค่าอัตราการไหลที่ได้รับการจัดอันดับ |
| PF2A710 | 1NL/นาที | 10nl/นาที |
| 3.5CFM × 10-2 | 35.0CFM × 10-2 | |
| PF2A750 | 5NL/นาที | 50NL/นาที |
| 18.0CFM × 10-2 | 176.0CFM × 10-2 | |
| PF2A711 | 10nl/นาที | 100nl/นาที |
| 3.5CFM × 10-1 | 35.5CFM × 10-1 | |
| PF2A721 | 20nl/นาที | 200nl/นาที |
| 7.0cfm × 10-1 | 71.0CFM × 10-1 | |
| PF2A751 | 50NL/นาที | 500NL/นาที |
| 18.0CFM × 10-1 | 176.0CFM × 10-1 |
* เมื่อใช้เอาต์พุตอะนาล็อกของสถานะมาตรฐานโปรดแปลงตามสูตรต่อไปนี้
ค่าอัตราการไหลของสถานะฐาน÷ 0.927 = ค่าอัตราการไหลของสถานะมาตรฐาน

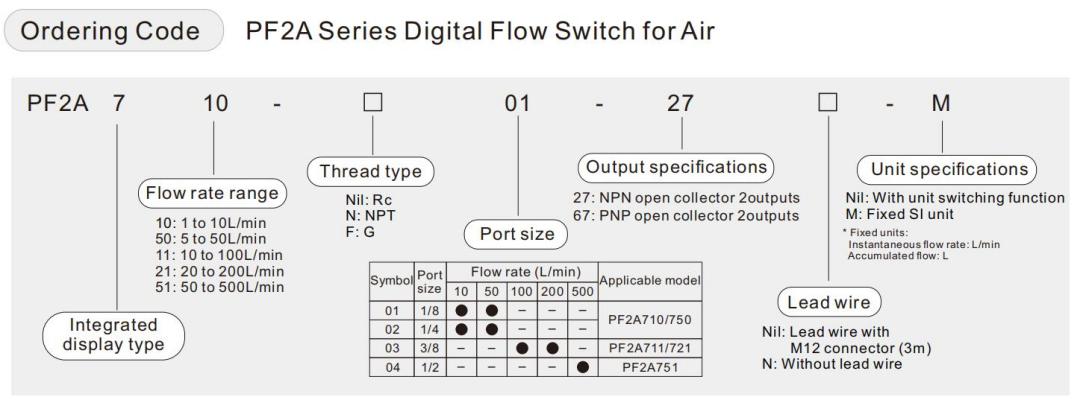

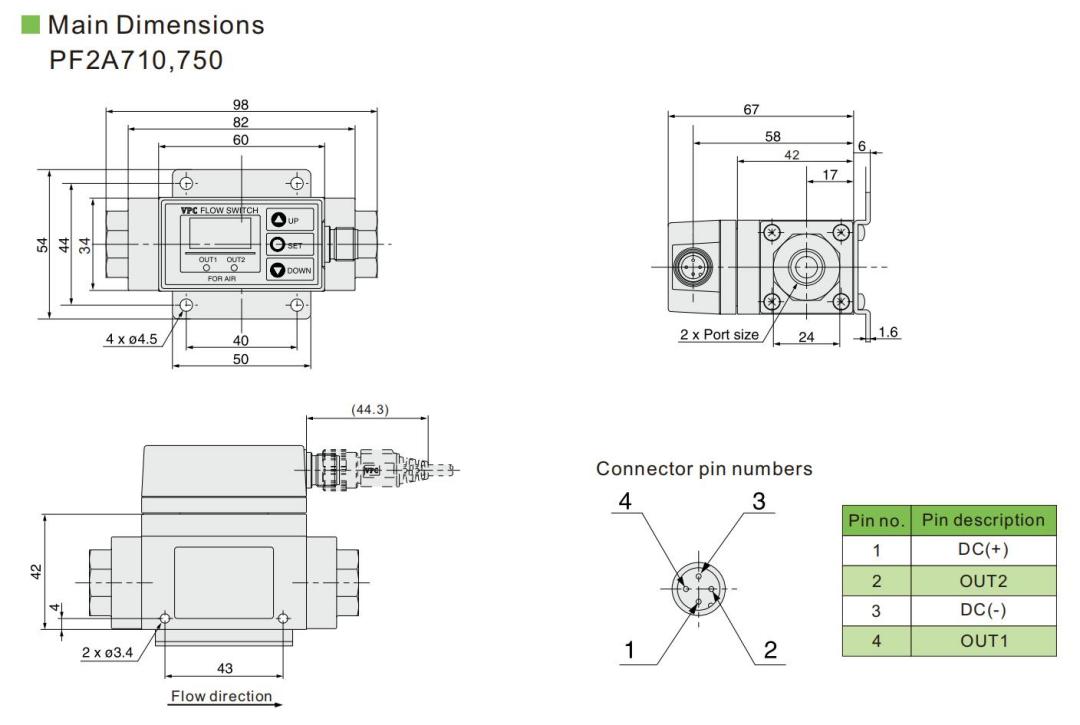

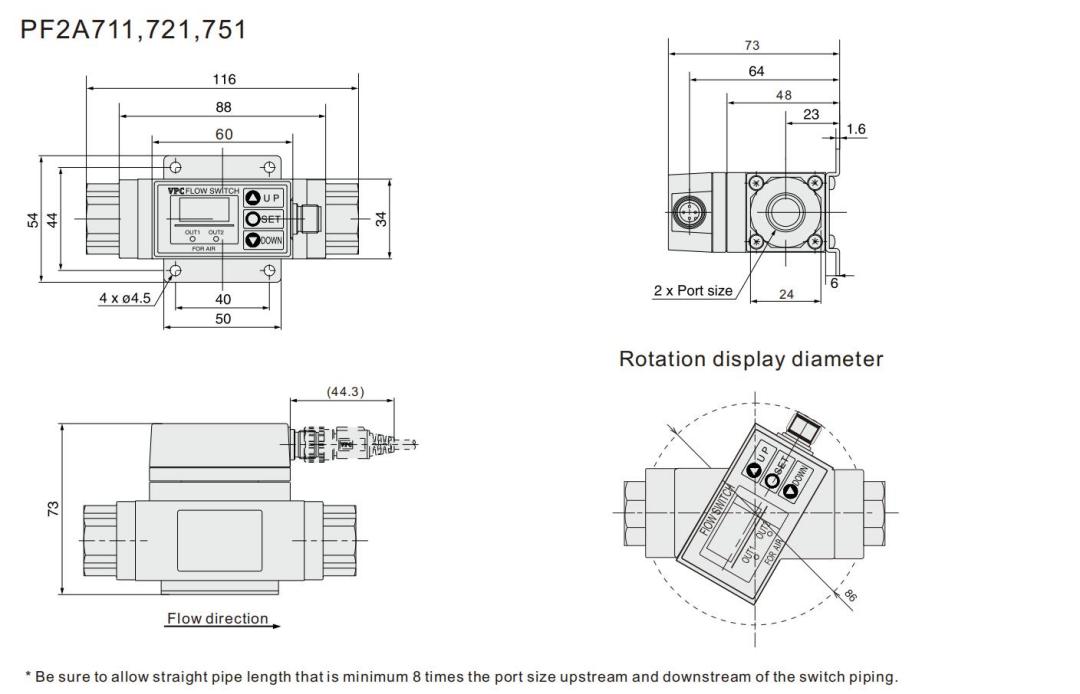

มิติหลัก
