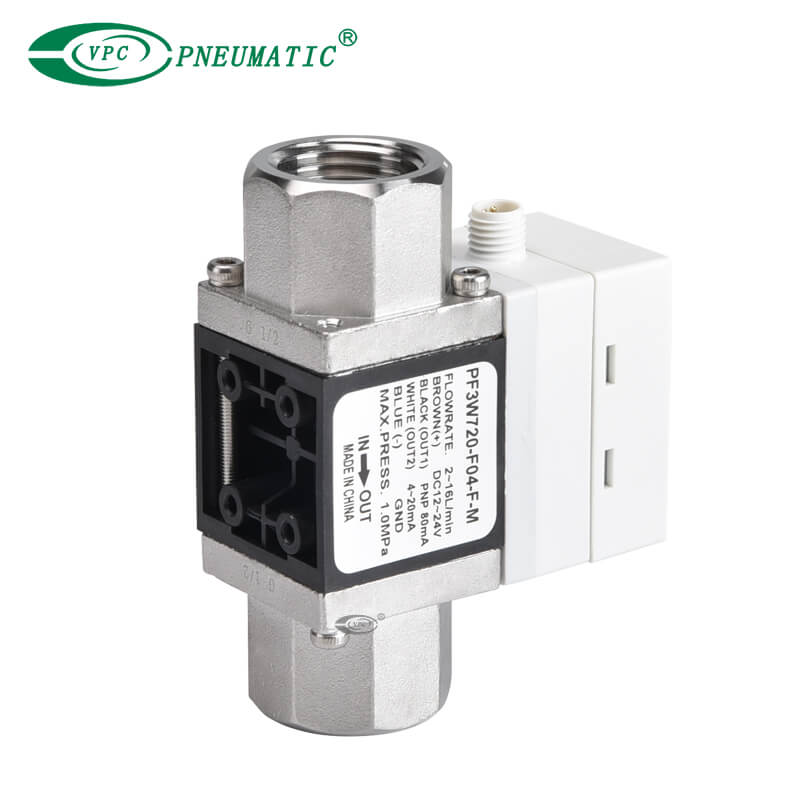

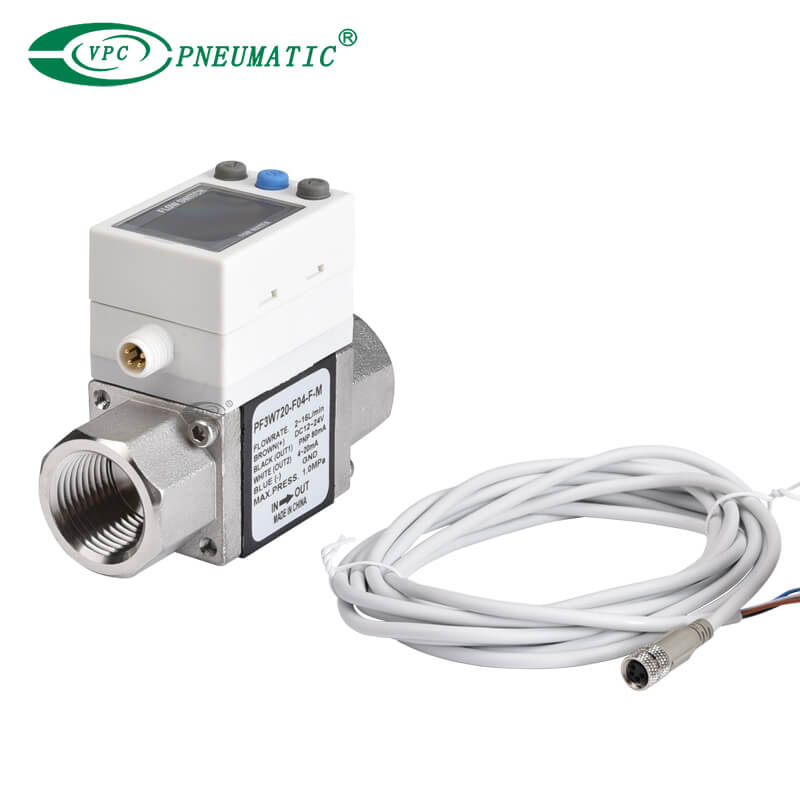

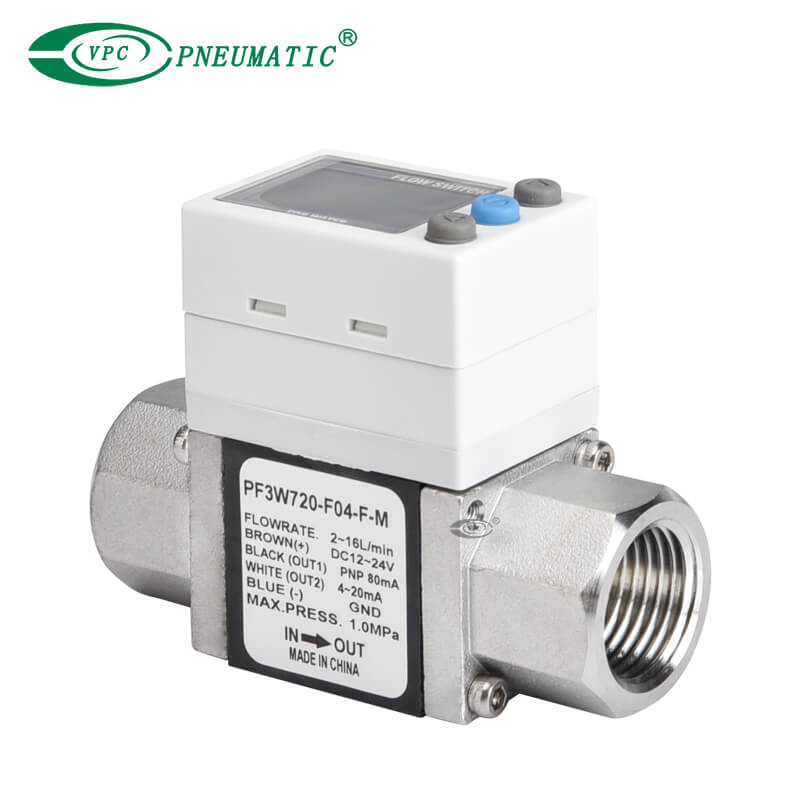

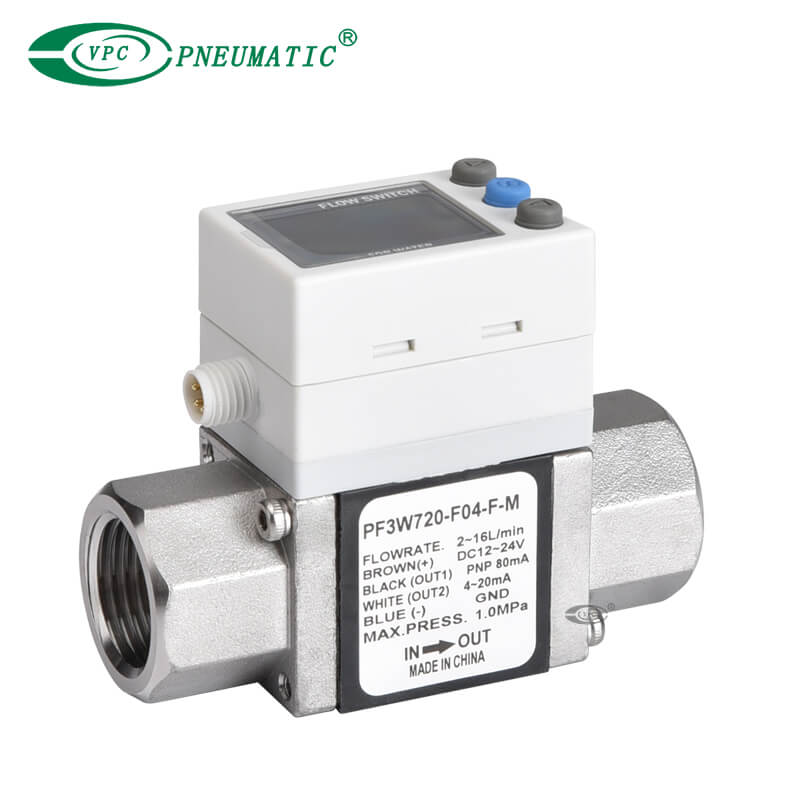

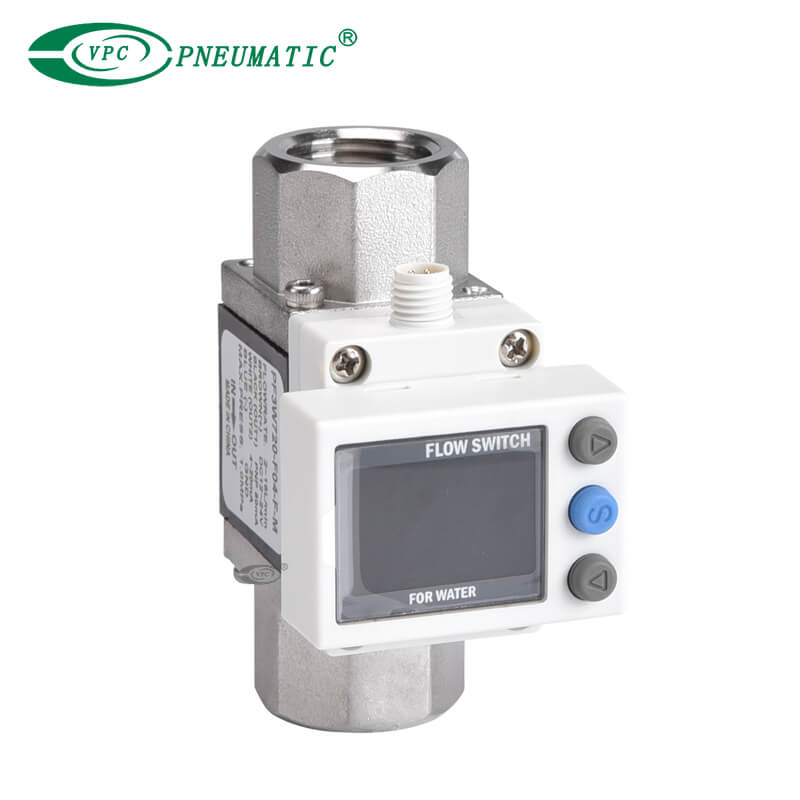

ข้อกำหนดผลิตภัณฑ์
1. จอแสดงผล 3-color/2-screen
2. ประเภทการแสดงผลแบบรวมประเภทจอภาพแยกต่างหากและประเภทท่อ PVC
3. ลดพื้นที่ท่อที่จำเป็น
4. จอแสดงผลแบบหมุนได้: ทวนเข็มนาฬิกา 90 °, ตามเข็มนาฬิกา 225 ° จอแสดงผลสามารถหมุนได้เพิ่มขึ้น 45 °เพื่อให้เหมาะกับเงื่อนไขการติดตั้ง
5. การใช้งานง่ายการมองเห็นที่ดีขึ้น รุ่นใหม่ PF3W721-14- -m (ชุดอัตราการไหลจาก 20-350L/นาที)

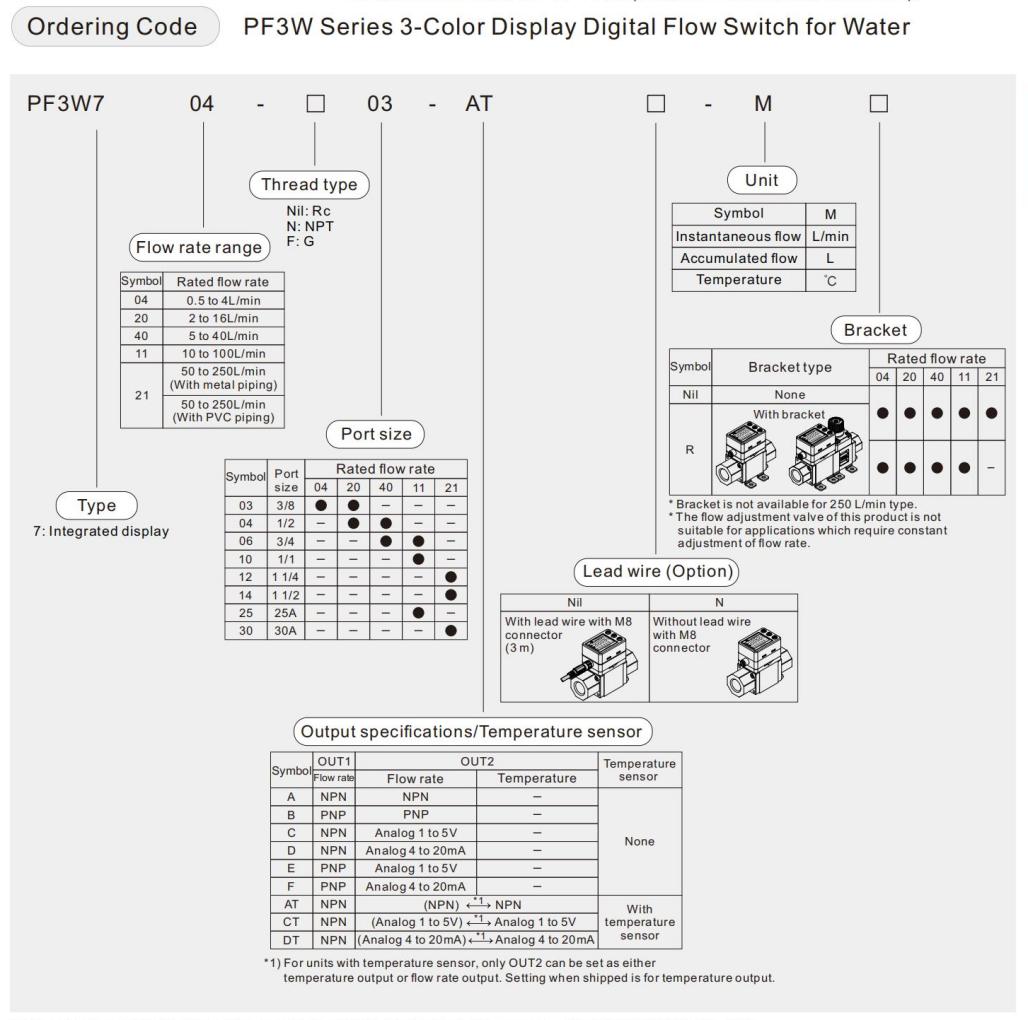

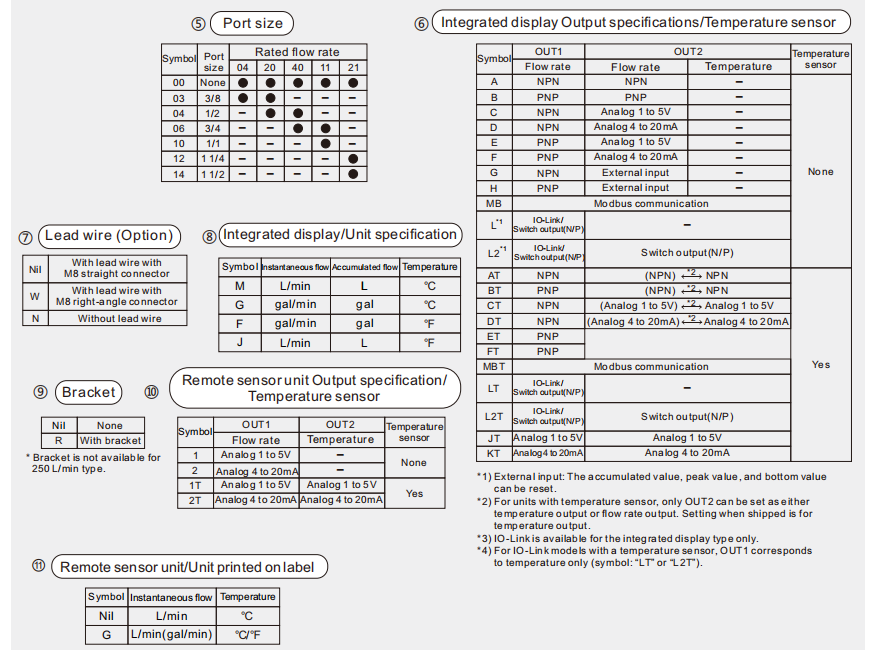

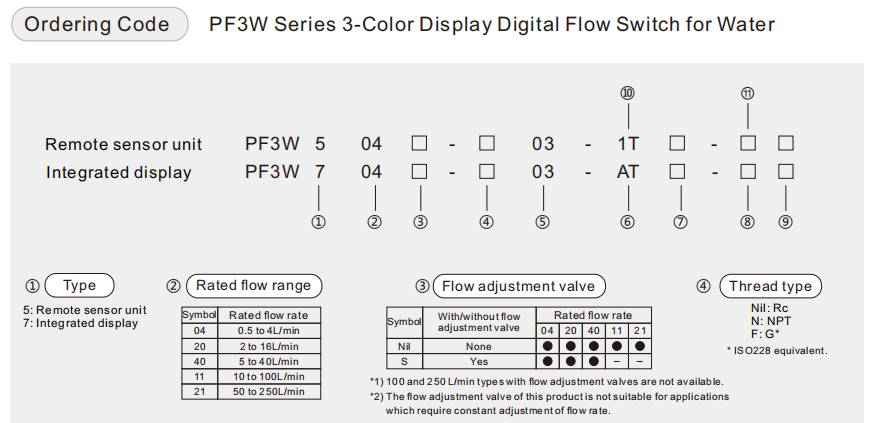

คำอธิบายผลิตภัณฑ์
| แบบอย่าง | PF3W704 | PF3W720 | PF3W740 | PF3W711 | PF3W721 | |
| ตัวกลางการทำงาน | น้ำและสารละลายน้ำเอทิลีนไกลคอล (ที่มีความหนืด 3mPa·s [3 cP] หรือน้อยกว่า) | |||||
| วิธีการตรวจจับ | Karman Vortex | |||||
| ช่วงการไหลที่ได้รับการจัดอันดับ | 0.5 ถึง 4 ลิตร/นาที | 2 ถึง 16 ลิตร/นาที | 5 ถึง 40 ลิตร/นาที | 10 ถึง 100 ลิตร/นาที | 50 ถึง 250 ลิตร/นาที | |
| แสดงช่วงการไหล * 1) | 0.35 ถึง 5.5 ลิตร/นาที | 1.7 ถึง 22.0 ลิตร/นาที | 3.5 ถึง 55.0 ลิตร/นาที | 7 ถึง 140.0 ลิตร/นาที | 20 ถึง 350.0 ลิตร/นาที | |
| ตั้งช่วงการไหล | 0.35 ถึง 5.5 ลิตร/นาที | 1.7 ถึง 22.0 ลิตร/นาที | 3.5 ถึง 55.0 ลิตร/นาที | 7 ถึง 140.0 ลิตร/นาที | 20 ถึง 350.0 ลิตร/นาที | |
| การเพิ่มขึ้นของการตั้งค่าที่เล็กที่สุด | 0.01 ลิตร/นาที | 0.1 ลิตร/นาที | 0.1 ลิตร/นาที | 1 ลิตร/นาที | 2 ลิตร/นาที | |
| การแปลงพัลส์สะสม (ความกว้างพัลส์: 50ms) | 0.05 ลิตร/พัลส์ | 0.1 ลิตร/พัลส์ | 0.5 ลิตร/พัลส์ | 1 ลิตร/ชีพจร | 2 ลิตร/พัลส์ | |
| อุณหภูมิของเหลว | 0 ถึง 90°C (ไม่มีการแช่แข็งหรือควบแน่น) | 0 ถึง 70°C (ไม่มีการแช่แข็งหรือการควบแน่น) | ||||
| แสดงหน่วย | การไหลแบบทันที: l/min, การไหลสะสม: l | |||||
| ความแม่นยำ | ค่าที่แสดง: ±3% FS เอาต์พุตแอนะล็อก: ±3% FS | |||||
| ความสามารถในการทำซ้ำ | ±2% เอฟเอส * 2) | |||||
| ลักษณะอุณหภูมิ | ±5% FS (มาตรฐาน 25°C) | |||||
| แรงดันใช้งาน | 0 ถึง 1 MPa | |||||
| แรงดันทดสอบ | 1.5 MPa | |||||
| การสูญเสียแรงดัน (ไม่มีวาล์วปรับการไหล) | 45 kPa หรือน้อยกว่าที่การไหลสูงสุด | 60 kPa หรือน้อยกว่าที่การไหลสูงสุด | ||||
| ช่วงการไหลสะสม * 3) | 99999999.9 ลิตร | 999999999 ล | ||||
| โดย 0.1 ลิตร | โดย 0.5 ลิตร | โดย 1 ลิตร | ||||
| เอาต์พุตสวิตช์ | เอาต์พุต open collector แบบ NPN หรือ PNP | |||||
| สูงสุด โหลดปัจจุบัน | 80 มิลลิแอมป์ | |||||
| สูงสุด แรงดันไฟฟ้าที่ใช้ | กระแสตรง 28 โวลต์ | |||||
| แรงดันไฟฟ้าภายในลดลง | NPN: 1 V หรือน้อยกว่า (ที่กระแสโหลด 80 mA); PNP: 1.5 V หรือน้อยกว่า (ที่กระแสโหลด 80 mA) | |||||
| เวลาตอบสนอง * 2),4) | 0.5 วินาที / 1 วินาที / 2 วินาที | |||||
| การป้องกันเอาท์พุท | การป้องกันลัดวงจร | |||||
| โหมดเอาท์พุต | อัตราการไหล | เลือกจาก ฮิสเทอรีซิส, ตัวเปรียบเทียบหน้าต่าง, เอาต์พุตสะสม หรือโหมดเอาต์พุตพัลส์สะสม | ||||
| อุณหภูมิ | เลือกจากโหมด ฮิสเทอรีซิส หรือโหมดตัวเปรียบเทียบหน้าต่าง | |||||
| เอาต์พุตแอนะล็อก | เวลาตอบสนอง * 5) | 0.5 วินาที / 1 วินาที / 2 วินาที (เชื่อมโยงกับเอาต์พุตสวิตช์) | ||||
| เอาต์พุตแรงดันไฟฟ้า | แรงดันขาออก: 1 ถึง 5 โวลต์; ความต้านทานเอาต์พุต: 1 kΩ | |||||
| เอาต์พุตปัจจุบัน | กระแสไฟขาออก: 4 ถึง 20 mA; สูงสุด ความต้านทานโหลด: 300 Ω สำหรับ DC 12 V, 600 Ω สำหรับ DC 24 V | |||||
| ฮิสเทอรีซิส | ตัวแปร | |||||
| อินพุตภายนอก | อินพุตที่ไม่มีแรงดันไฟฟ้า: 0.4 V หรือน้อยกว่า (รีดหรือโซลิดสเตต) อินพุตเป็นเวลา 30 ms หรือนานกว่านั้น | |||||
| วิธีการแสดง | การแสดงผล 2 หน้าจอ (หน้าจอหลัก: 4 หลัก, 7 ส่วน, 2 สี; หน้าจอย่อยสีแดง/เขียว: 6 หลัก, 11 ส่วน, สีขาว) | |||||
| ไฟแสดงสถานะ | เอาต์พุต 1, เอาต์พุต 2: สีส้ม | |||||
| แรงดันไฟฟ้า | กระแสตรง 12 ถึง 24 โวลต์ ±10% | |||||
| การบริโภคในปัจจุบัน | 50 mA หรือน้อยกว่า | |||||
| สิ่งแวดล้อม | สิ่งที่แนบมา | IP65 | ||||
| อุณหภูมิในการทำงาน | 0 ถึง 50°C (ไม่มีการแช่แข็งหรือการควบแน่น) | |||||
| ความชื้นในการทำงาน | การดำเนินงาน, การจัดเก็บ: 35 ถึง 85% RH (ไม่มีการควบแน่น) | |||||
| ทนต่อแรงดันไฟฟ้า * 6) | AC 1000 V เป็นเวลา 1 นาทีระหว่างขั้วต่อและตัวเครื่อง | |||||
| ความต้านทานฉนวน | 50 MΩ หรือมากกว่า (DC 500 V วัดผ่านเมกะโอห์มมิเตอร์) ระหว่างขั้วต่อและตัวเรือน | |||||
| มาตรฐานและข้อบังคับ | เครื่องหมาย CE (คำสั่ง EMC/คำสั่ง RoHS), UL (CSA) | |||||
| วัสดุชิ้นส่วนเปียก | PPS, FKM, SCS13, SUS304; ไม่เป็นจาระบี | |||||
| ขนาดพอร์ตท่อ * 7) | 3/8 | 3/8, 1/2 | 1/2, 3/4 | 3/4, 1 | 1 1/4, 1 1/2 | |
*1) เมื่ออัตราการไหลจริงน้อยกว่าช่วงการแสดงผลขั้นต่ำ จอแสดงผลจะแสดง '0.00 ', '0.0 ' หรือ '0 '
*2) หากเลือก 0.5 วินาทีสำหรับเวลาตอบสนองของเอาต์พุตสวิตช์ ความสามารถในการทำซ้ำจะเป็น ±3% FS
*3) ถูกล้างเมื่อปิดแหล่งจ่ายไฟ สามารถเลือกฟังก์ชั่นพักได้ (สามารถเลือกช่วงเวลา 2 หรือ 5 นาทีได้) หากเลือกช่วงเวลา 5 นาที อายุการใช้งานขององค์ประกอบหน่วยความจำ (ชิ้นส่วนอิเล็กทรอนิกส์) จะถูกจำกัดไว้ที่ 1 ล้านครั้ง (หากเปิดใช้งานเป็นเวลา 24 ชั่วโมง ชีวิตจะคำนวณเป็น 5 นาที × 1 ล้าน = 5 ล้านนาที = ประมาณ 9 .5 ปี )
ดังนั้น หากใช้ฟังก์ชันพัก ให้คำนวณอายุการใช้งานหน่วยความจำสำหรับสภาพการทำงานของคุณ และใช้ภายในอายุการใช้งานนี้
*4) เวลาตอบสนองเมื่อค่าที่ตั้งไว้คือ 90% สัมพันธ์กับอินพุตสเต็ป (เวลาตอบสนองคือ 7 วินาทีเมื่อเซนเซอร์อุณหภูมิส่งออก)
*5) เวลาตอบสนองจนกระทั่งค่าที่ตั้งไว้ถึง 90% โดยสัมพันธ์กับอินพุตสเต็ป (เวลาตอบสนองคือ 7 วินาที เมื่อเซ็นเซอร์อุณหภูมิเป็นเอาต์พุตแบบอะนาล็อก)
*6) ด้วยเซนเซอร์วัดอุณหภูมิ แรงดันไฟฟ้าทนคือ 250 VAC
*7) เมื่อเส้นผ่านศูนย์กลางของท่อหรือทางเดินของท่อถูกจำกัด ข้อมูลจำเพาะอาจไม่เป็นไปตามข้อกำหนด
*8) ผลิตภัณฑ์ที่มีรอยขีดข่วน เครื่องหมาย หรือสีที่แสดงหรือความสว่างที่แตกต่างกันเล็กน้อย ซึ่งไม่ส่งผลกระทบต่อประสิทธิภาพของผลิตภัณฑ์จะได้รับการยืนยันว่าเป็นผลิตภัณฑ์ที่สอดคล้อง
เมื่อจำเป็นต้องใช้เฉพาะชิ้นส่วนเสริมเท่านั้น ให้สั่งซื้อโดยใช้หมายเลขชิ้นส่วนที่แสดงด้านล่าง
| คำอธิบาย | ส่วนที่ | จำนวน | บันทึก | |
| วงเล็บ* | ZS-40-K | 1 | สำหรับ PF3W704/720/504/520 | ด้วยสกรูแตะ 4 ตัว (3 × 8) |
| ZS-40-L | 1 | สำหรับ PF3W740/540 | ด้วยสกรูแตะ 4 ตัว (3 × 8) | |
| ZS-40-M | 1 | สำหรับ PF3W711/511 | ด้วยสกรูแตะ 4 ตัว (4 × 10) | |
| สายตะกั่วพร้อมขั้วต่อ M8 | ZS-40-A | ความยาวลวดตะกั่ว: 3M | ||
* สำหรับหน่วยที่มีวาล์วปรับ flflow จำเป็นต้องมีวงเล็บ 2 ตัว
(PF3W704/720/740)

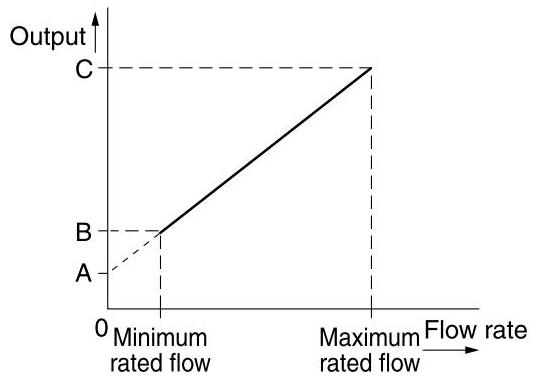

| เครื่องหมาย | A | B | C |
| เอาต์พุตแรงดันไฟฟ้า | 1V | 1.5V | 5V |
| เอาต์พุตปัจจุบัน | 4ma | 6ma | 20ma |
(PF3W711)
| เครื่องหมาย | A | B | C |
| เอาต์พุตแรงดันไฟฟ้า | 1V | 1.4V | 5V |
| เอาต์พุตปัจจุบัน | 4ma | 5.6ma | 20ma |
(PF3W721)
| เครื่องหมาย | A | B | C |
| เอาต์พุตแรงดันไฟฟ้า | 1V | 1.8V | 5V |
| เอาต์พุตปัจจุบัน | 4ma | 7.2ma | 20ma |
| แบบอย่าง | คะแนนไหล [l/min] | |
| มินิ | สูงสุด | |
| PF3W704/504 | 0.5 | 4 |
| PF3W720/520 | 2 | 16 |
| PF3W740/540 | 5 | 40 |
| PF3W711/511 | 10 | 100 |
| PF3W721/521 | 30 | 250 |

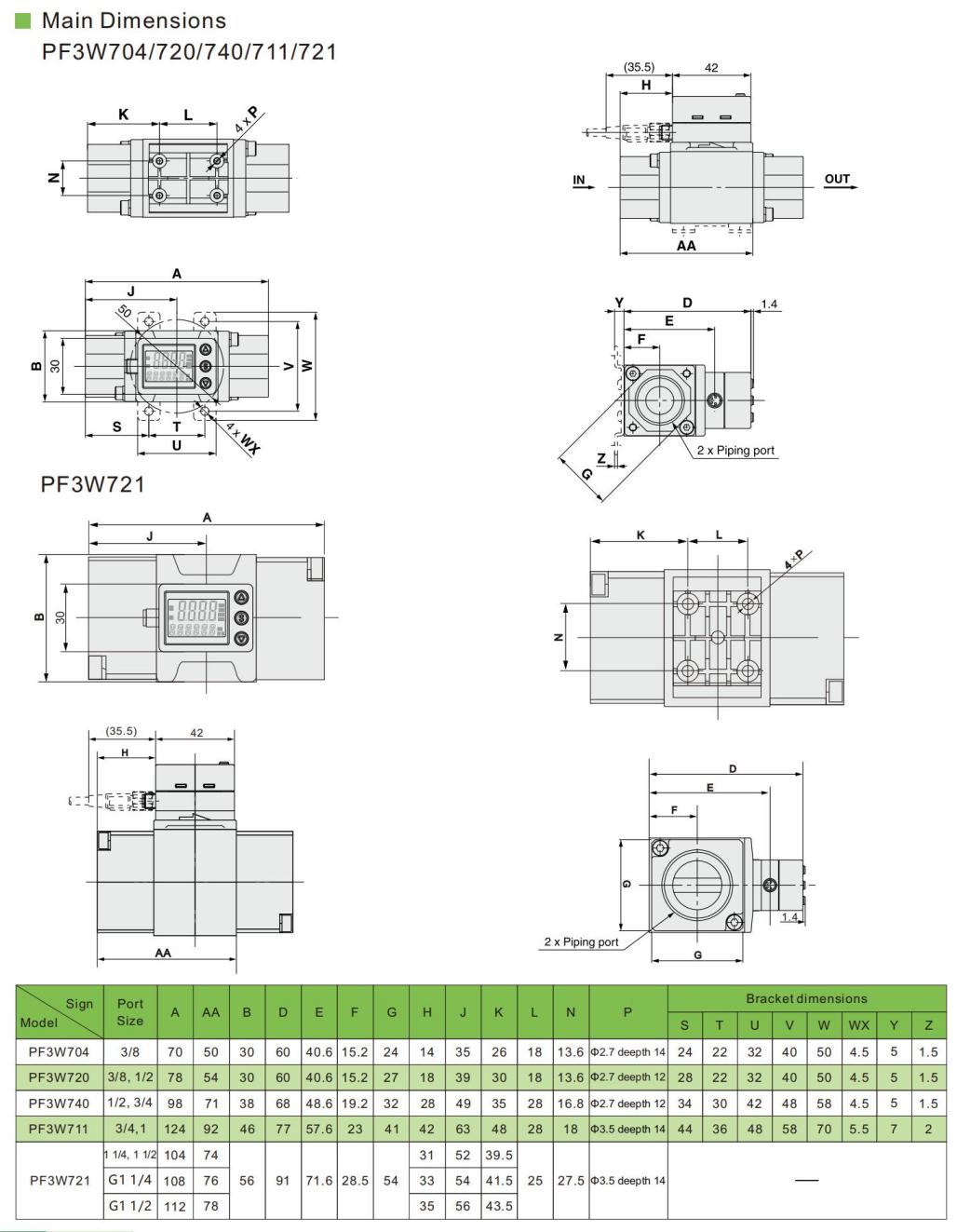

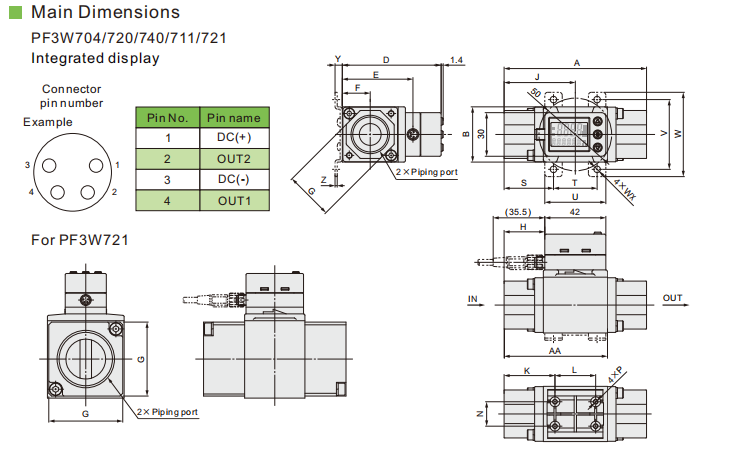

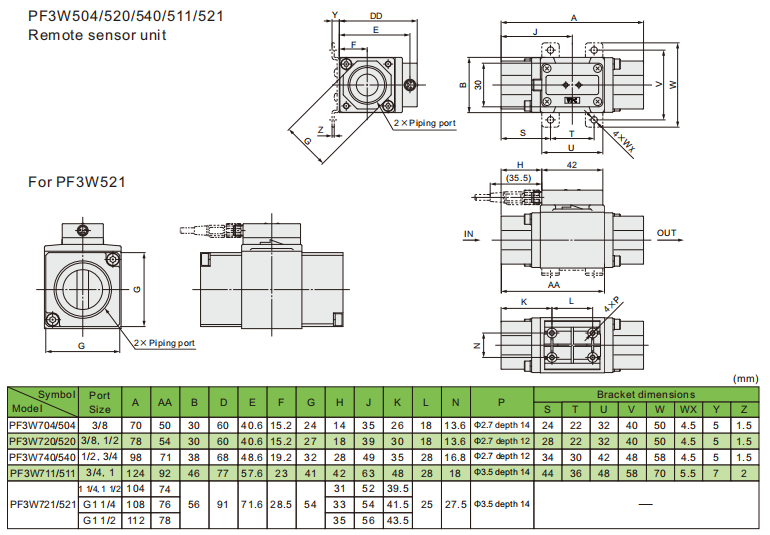

มิติหลัก
