| การแสดงประเภท： | |
|---|---|
| ช่วงเบื่อ： | |
| ประเภทเธรด： | |
| ตัวยึดปลายคัน： | |
| จังหวะมาตรฐาน ： | |
| สูงสุดจังหวะที่ผลิตได้： | |
| ผนึก： | |
คำอธิบายผลิตภัณฑ์
1. การแสดงสองครั้งการออกแบบก้านเดี่ยวสำหรับประสิทธิภาพการทำงานอัตโนมัติที่เชื่อถือได้
2. ท่ออลูมิเนียมอัดแรงกระแทกทำให้พื้นผิวเรียบและจังหวะที่เสถียร
3. ขนาดเจาะ: 20, 25, 32, 40, 50, 63, 80, 100 มม.
4. ปลายก้านหญิงให้เป็นมาตรฐาน
5. เข้ากันได้กับสวิตช์อัตโนมัติปรับตำแหน่งสวิตช์ได้ง่าย
6. ตัวเลือกการติดตั้งหลายตัวเลือกสำหรับการติดตั้งที่ยืดหยุ่น
ข้อกำหนดผลิตภัณฑ์
| ขนาดเจาะ (มม.) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | ||
| การแสดงประเภท | การแสดงสองเท่าก้านเดี่ยว | |||||||||
| สื่อการทำงาน | Clean Air (40um Filteration) | |||||||||
| ความดันพิสูจน์ | 1.5mpa | |||||||||
| สูงสุด แรงกดดันในการทำงาน | 1.0mpa | |||||||||
| นาที. แรงกดดันในการทำงาน | 0.05mpa | |||||||||
| อุณหภูมิในการทำงาน | -60°C ถึง 200°C (ไม่มีการแช่แข็ง) | |||||||||
| ช่วงความเร็ว | 50 ถึง 1,000 มม./s | 50 ถึง 700 มม./s | ||||||||
| ความอดทนของโรคหลอดเลือดสมอง | สูงถึง 1,000st+1.4 มม. สูงถึง 1500st+1.8 มม. | |||||||||
| เบาะ | กันชนยางเบาะอากาศ | |||||||||
| การติดตั้ง | พื้นฐาน, พื้นฐาน (ไม่มีการติดตั้งด้ายหญิงสาว), เท้าแกน, หน้าแปลนก้าน, หน้าแปลนหัว, trunnion rod, head trunnion, Clevis | |||||||||
| พลังงานจลน์ที่อนุญาต (J) | กันชนยาง | ปลายก้านชาย | 0.28 | 0.41 | 0.66 | 1.2 | 2.00 | 3.40 | 5.90 | 9.90 |
| ปลายก้านหญิง | 0.11 | 0.18 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
| เบาะอากาศ | ปลายก้านชาย | R: 0.35 H: 0.42 | R: 0.56 H: 0.65 | 0.91 | 1.80 | 3.40 | 4.90 | 11.80 | 16.70 | |
| ปลายก้านหญิง | 0.28 | 0.28 | 0.29 | 0.52 | 0.91 | 1.54 | 2.71 | 4.54 | ||
*1) ไม่รวมปริมาณการเปลี่ยนแปลงของกันชน
*2) ขนาดกระบอกสูบØ80และØ100ไม่มีพื้นฐาน (พร้อมด้ายหญิงติดตั้ง Trunnion), Rod Trunnion และประเภท Trunnion เท้า, หน้าแปลน, และขนาดกระบอกสูบประเภท Clevis ตั้งแต่φ20ถึงφ63ไม่มีด้ายหญิงที่ติดตั้ง Trunnion ใช้งานกระบอกสูบ ภายในพลังงานจลน์ที่อนุญาต
*3) R: Rod Side, H: ด้านหัว

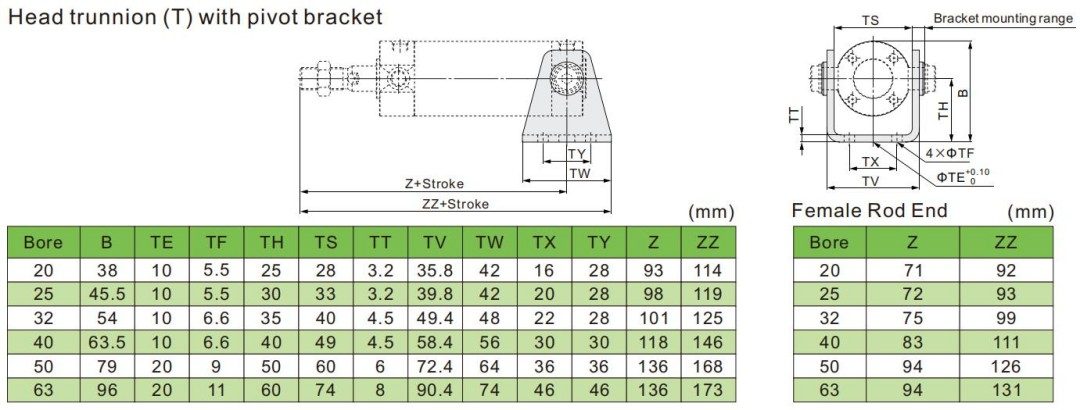

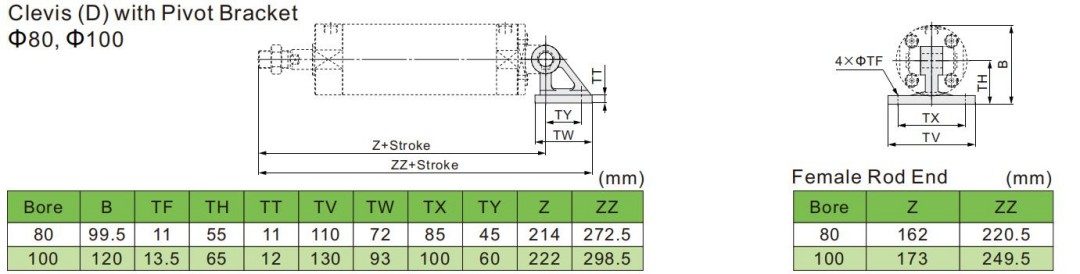

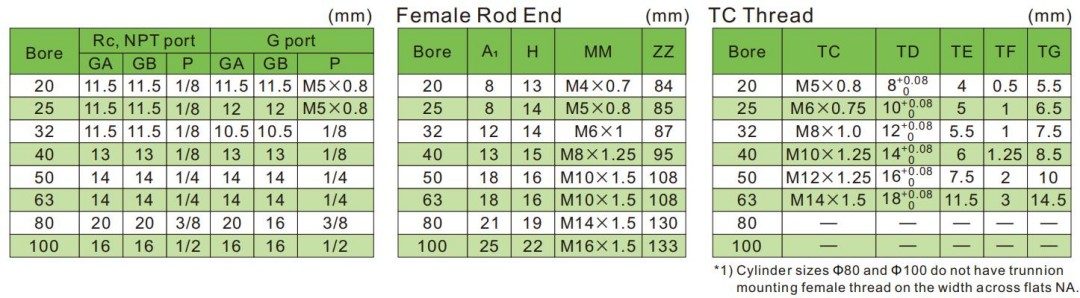

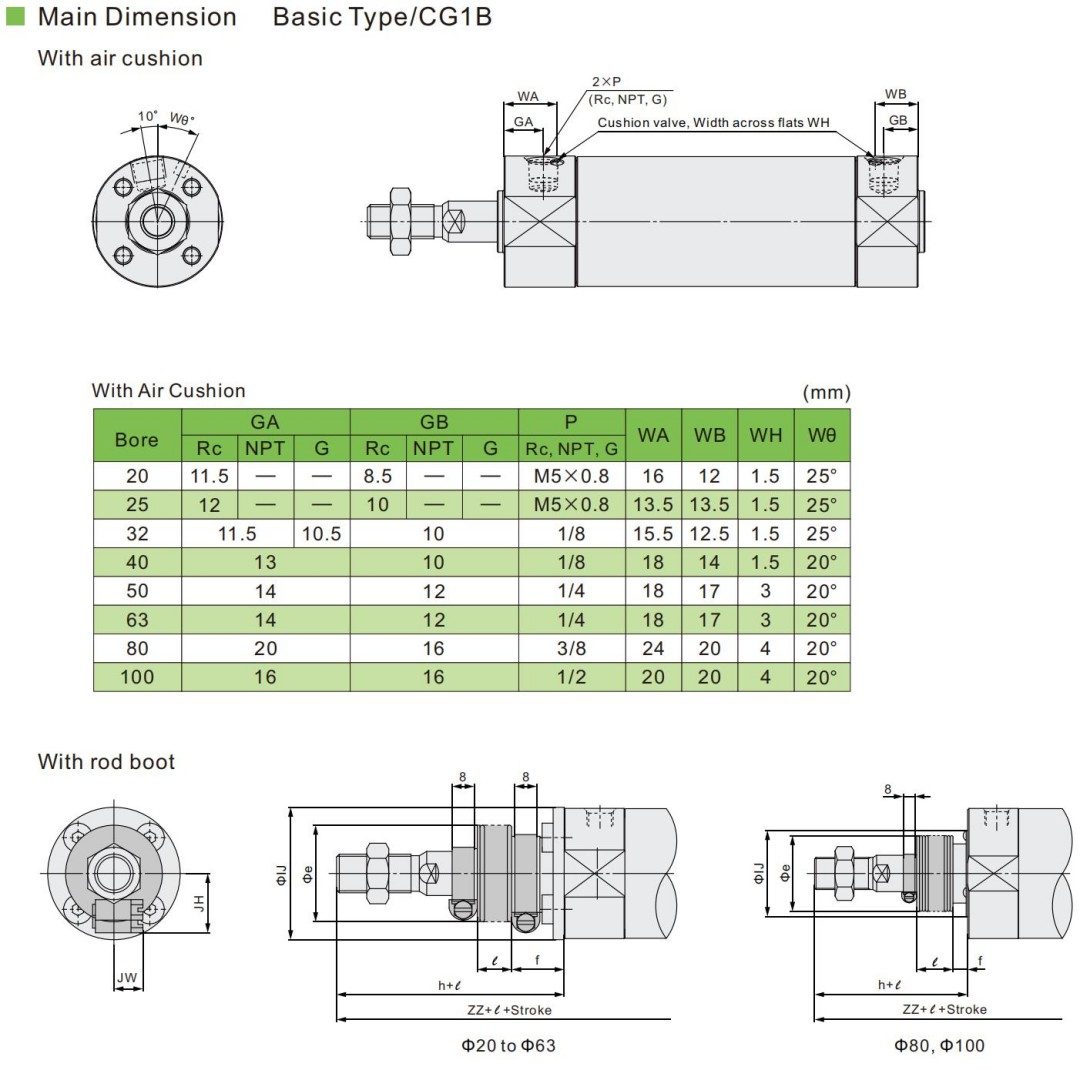

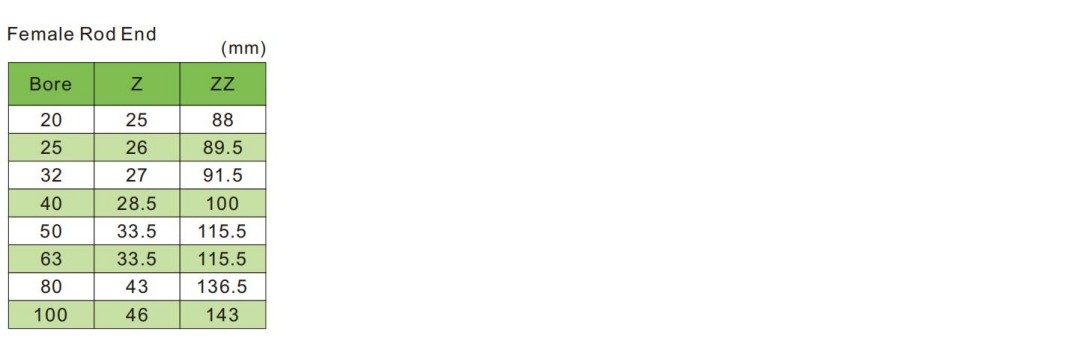

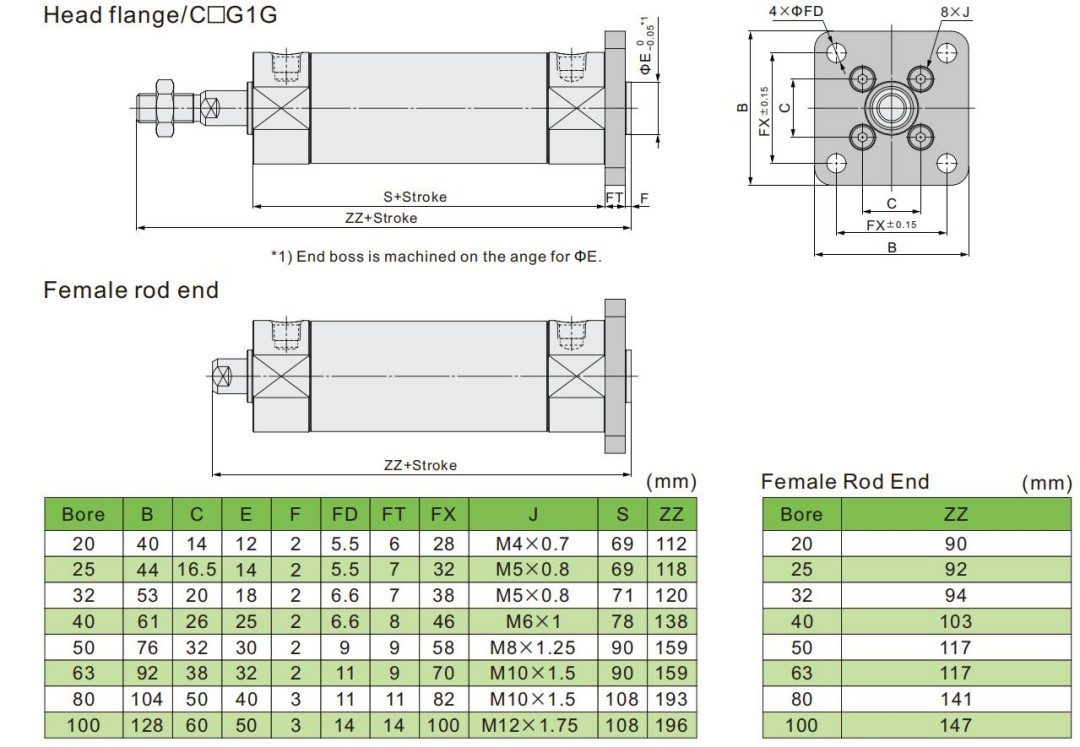

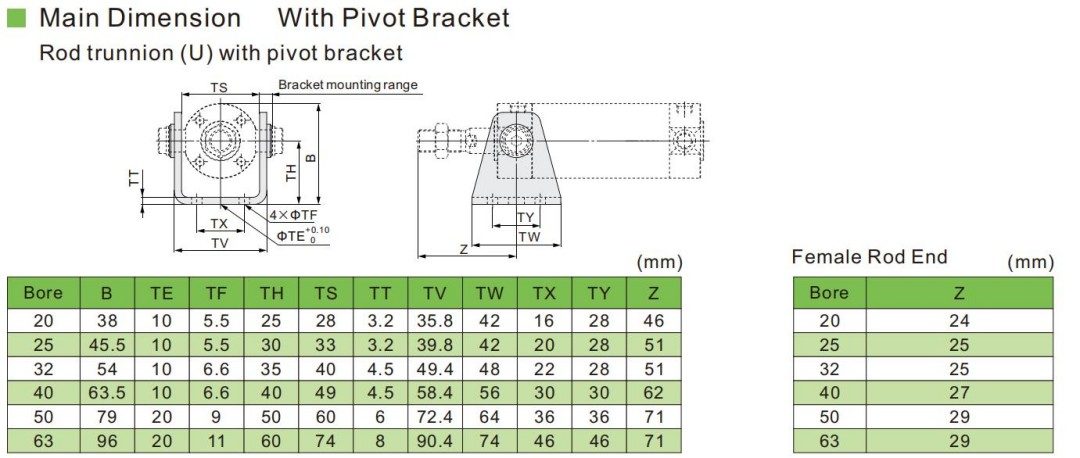

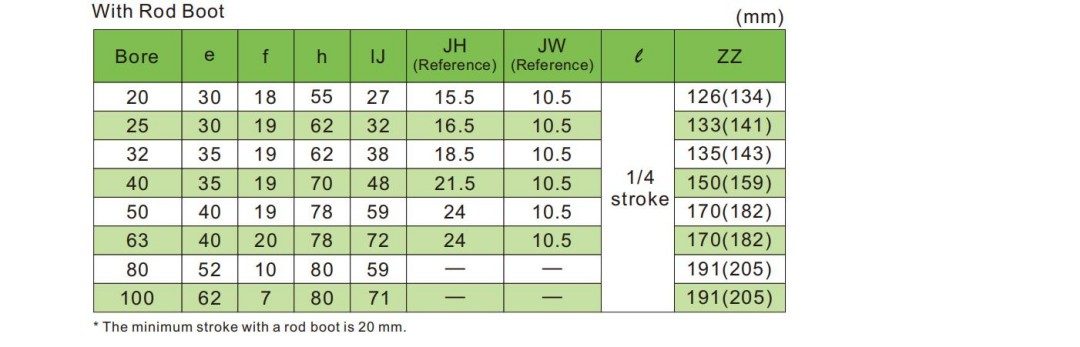

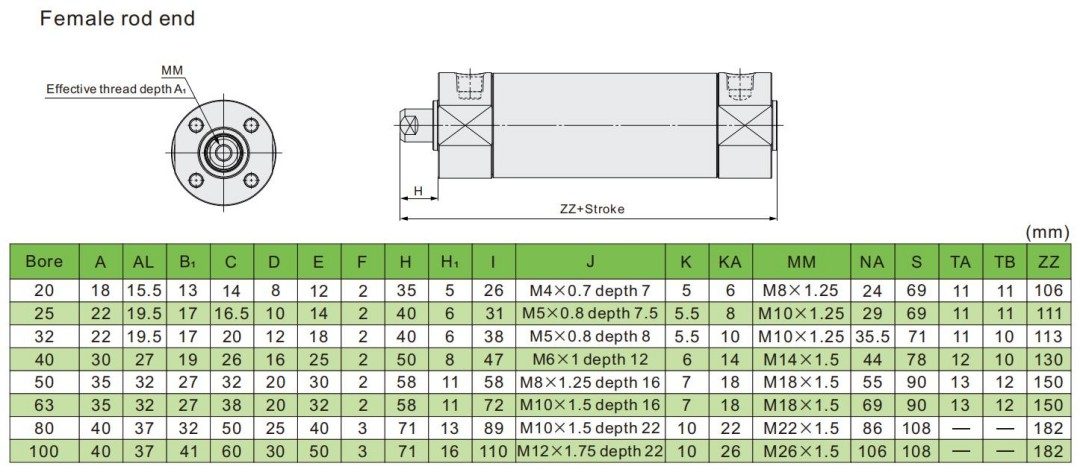

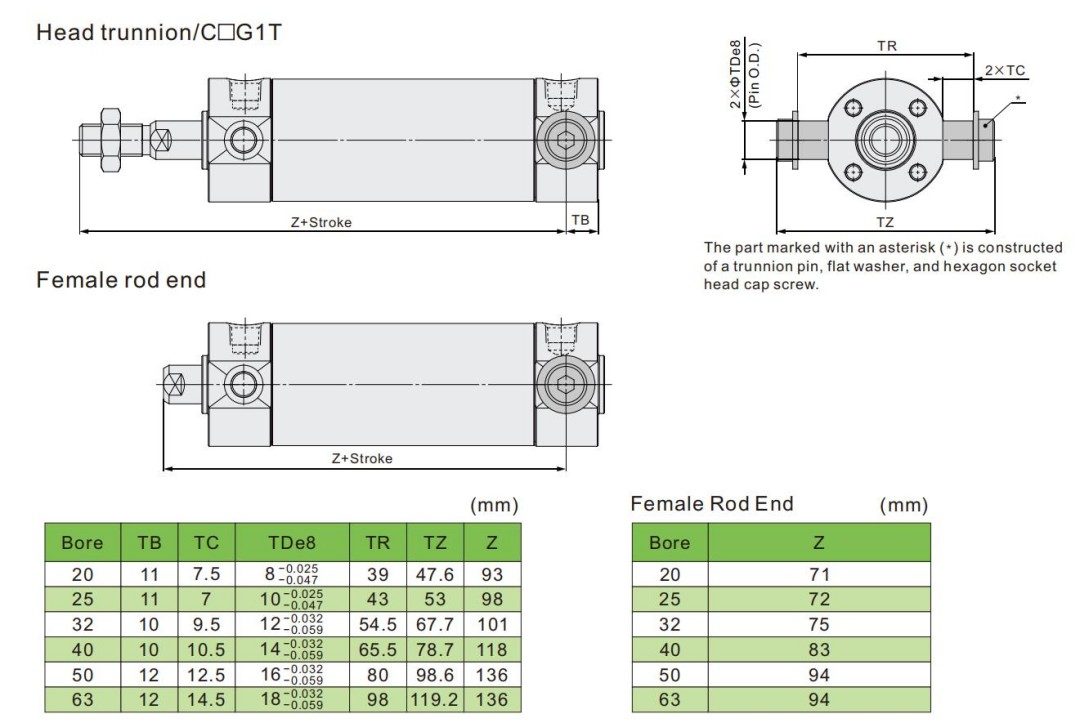

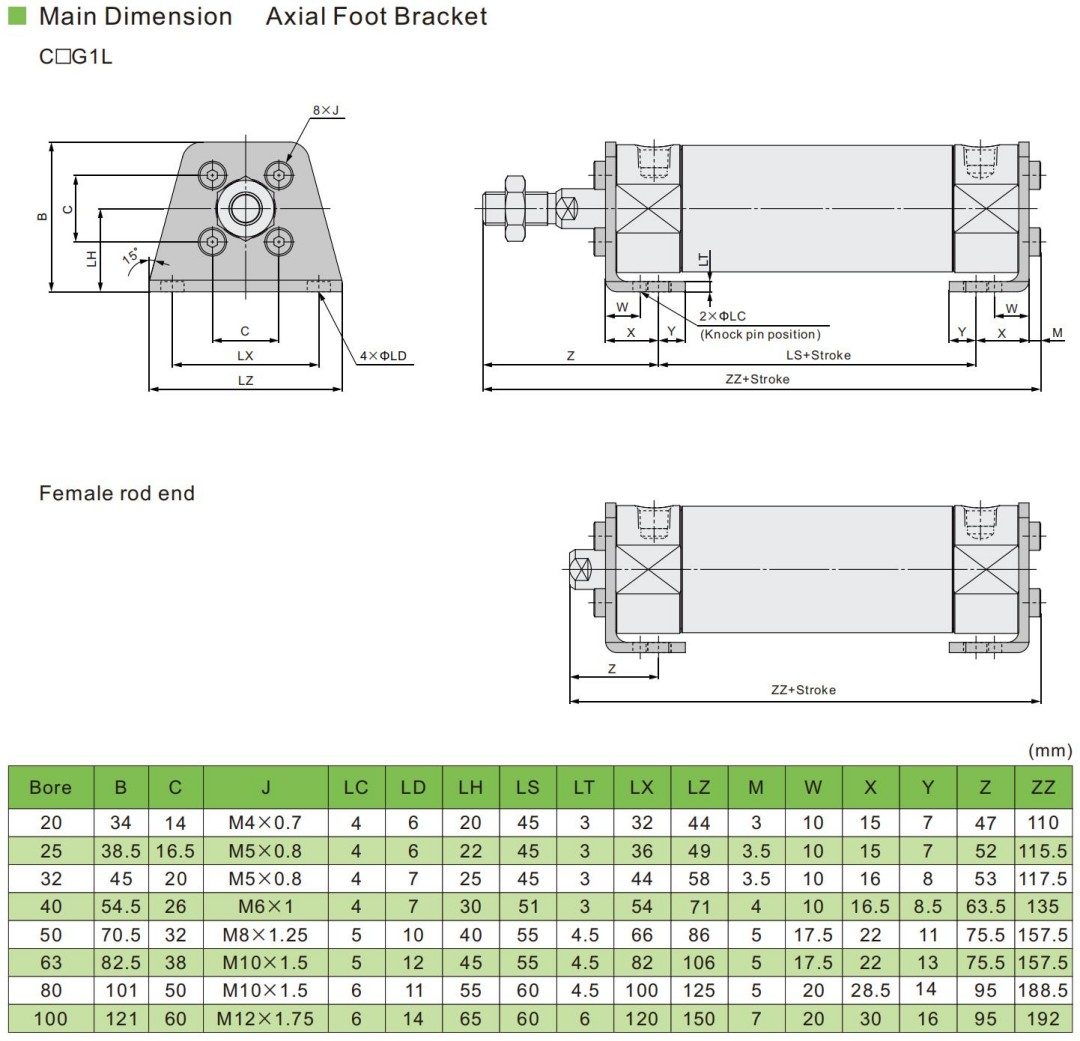

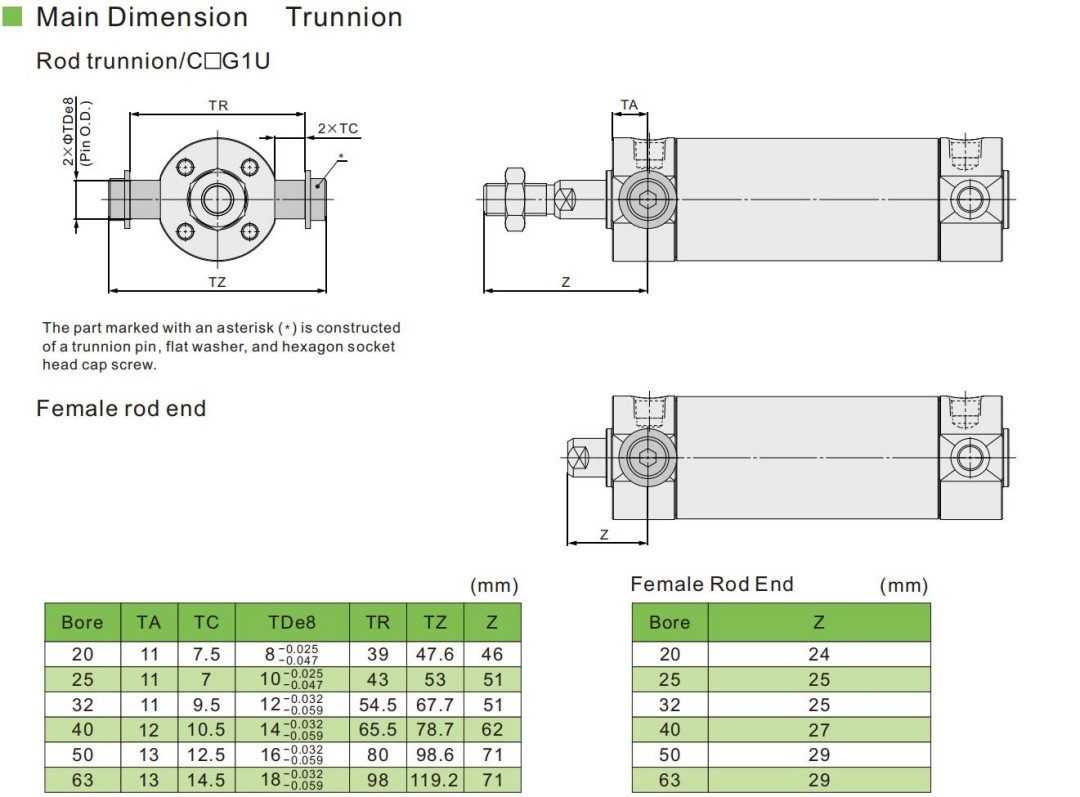

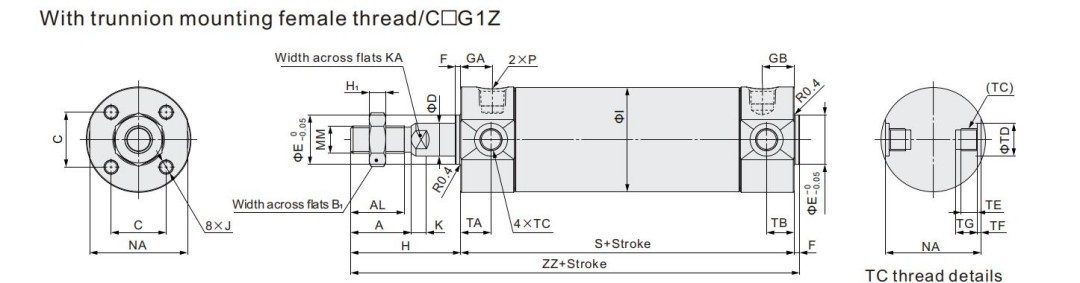

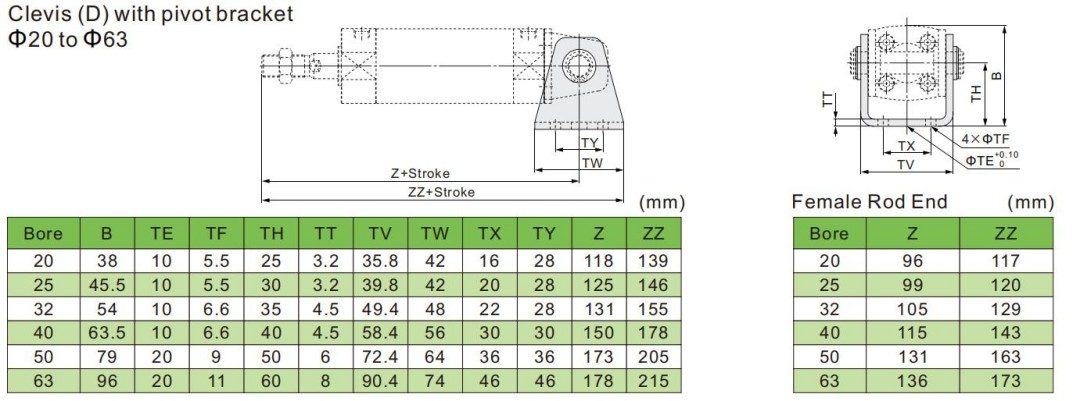

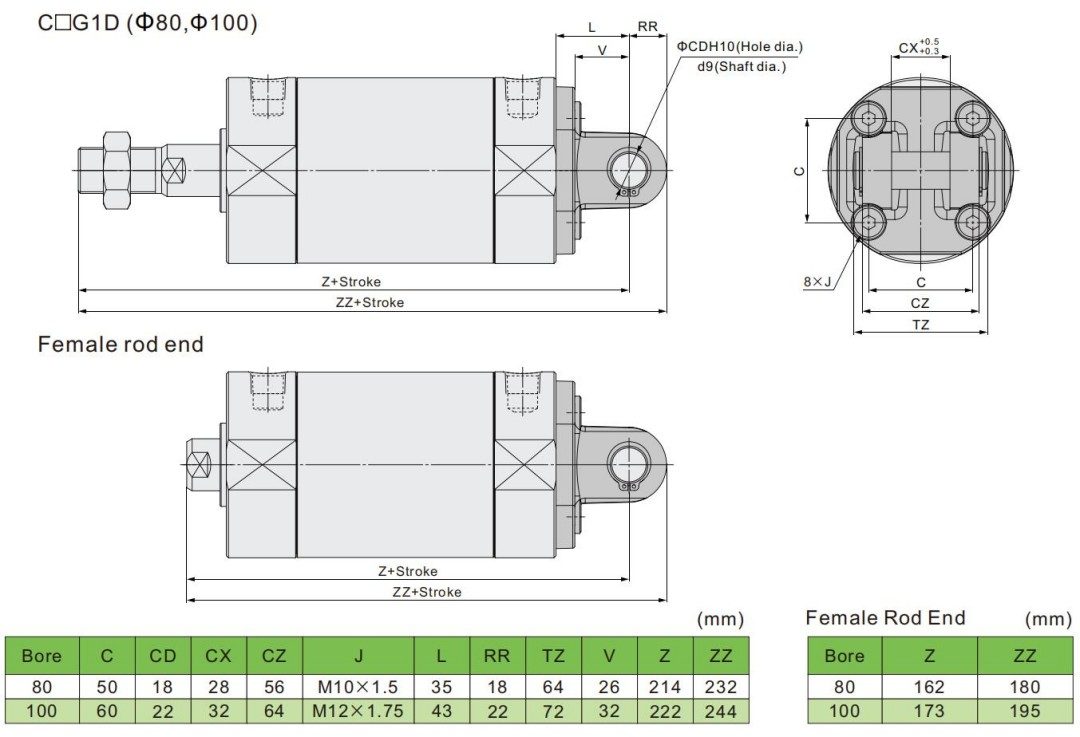

มิติหลัก
ดาวน์โหลดแคตตาล็อก
