| หลอดที่ใช้งานได้： | |
|---|---|
| เกลียว： | |
| วัสดุ： | |
คำอธิบายผลิตภัณฑ์
1. ความต้านทานการกัดกร่อนสูง: สร้างจากสแตนเลส 316L พร้อมโมลิบดีนัม ทนทานต่อการกัดกร่อนของคลอไรด์และกรดได้อย่างมีประสิทธิภาพ
2. โครงสร้างที่ทนทาน: โครงสร้างโลหะที่มีความแข็งแรงสูงทนทานต่อแรงกดดันและอุณหภูมิในการทำงานที่สูงขึ้น
3. การออกแบบป้องกันการรั่ว: เกลียวและซีลที่มีความแม่นยำช่วยให้มั่นใจได้ว่าข้อต่อมีอากาศถ่ายเทได้ดีเยี่ยม
4. การรักษาพื้นผิวที่ถูกสุขอนามัย: พื้นผิวภายในและภายนอกเรียบไร้เสี้ยน เหมาะสำหรับสภาพแวดล้อมที่ใช้อาหารและคลีนรูม
5. ตัวเลือกการเชื่อมต่อต่างๆ: อุปกรณ์เชื่อมต่อแบบรวดเร็ว แบบเกลียว และการบีบอัดมีให้เลือกใช้เพื่อตอบสนองความต้องการของระบบที่หลากหลาย
6. ทางเลือกแทนข้อต่อทองเหลือง/ชุบนิกเกิล: ให้อายุการใช้งานที่ยาวนานขึ้นในการใช้งานที่ต้องการความต้านทานการกัดกร่อนและสนิมที่สูงขึ้น

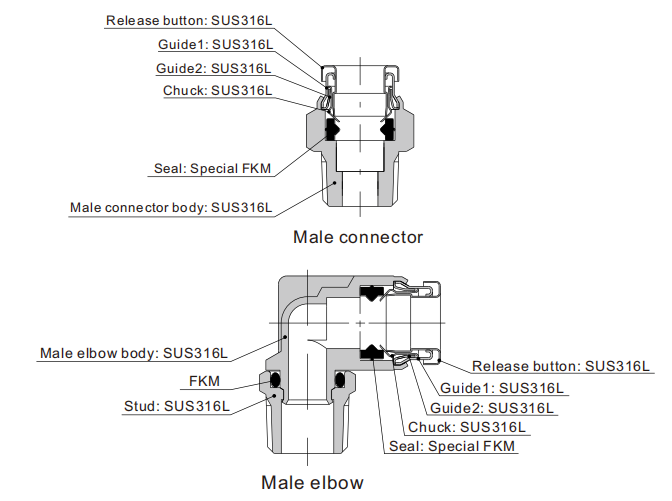

■ โครงสร้างภายใน

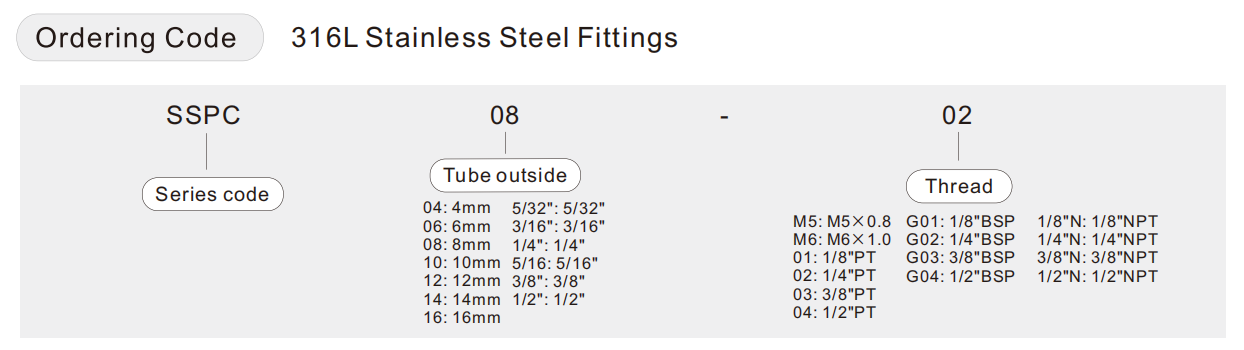

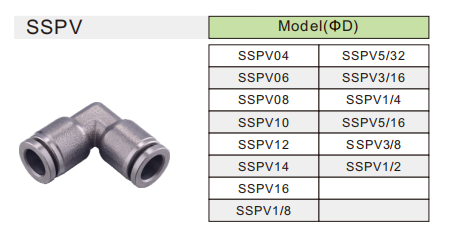

■ ขนาดหลอด
| หลอด (เมตริก) | หลอด (นิ้ว) | ||||||||||||
| รหัส | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
| หลอดด้านนอก | ф4 | ф6 | ф8 | ф10 | ф12 | ф14 | ф16 | ф5/32 | ф3/16 | ф1/14 | ф5/16 | ф3/8 | ф1/2 |
■ เธรด
| เธรด (เมตริก) | ||||||||
| รหัส | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| ด้าย | M5 × 0.8 | M6 × 1.0 | M8 × 1.0 | M10 × 1.0 | M12 × 1.25 | M14 × 1.5 | M16 × 1.5 | M20 × 1.5 |
| Thread 55 ° (R) | |||||
| รหัส | 01 | 02 | 03 | 04 | 06 |
| ด้าย | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
| 55 °ด้าย (G) | |||||
| รหัส | G01 | G02 | G03 | G04 | G06 |
| ด้าย | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| เธรด (unf) | ด้าย เรา 60 ° | |||||
| รหัส | U10 | 01n | 02n | 03n | 04n | 06n |
| ด้าย | 10-32UNF | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 | NPT3/4 |
ข้อกำหนดผลิตภัณฑ์
| สื่อการทำงาน | อากาศ, n 2, น้ำ, ไอน้ำ |
| แรงกดดันในการทำงาน | 0 ถึง 1.5 MPa |
| ความดันพิสูจน์ | 2.0 MPa |
| อุณหภูมิในการทำงาน | -20 ถึง 140 ° C (ไม่มีการแช่แข็ง) |
| หลอดที่ใช้งานได้ | Nylon, PU, FEP, PFA |

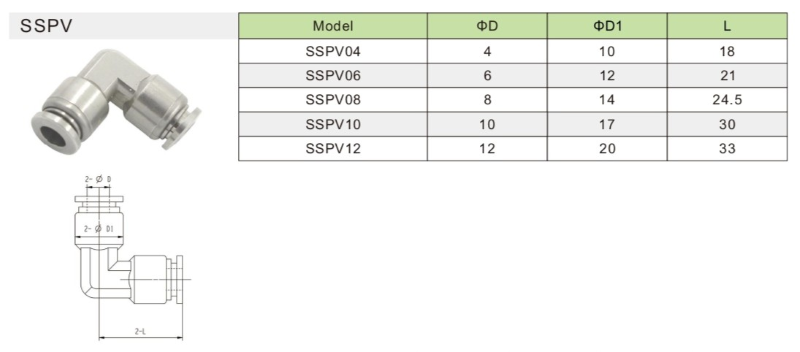

มิติหลัก
