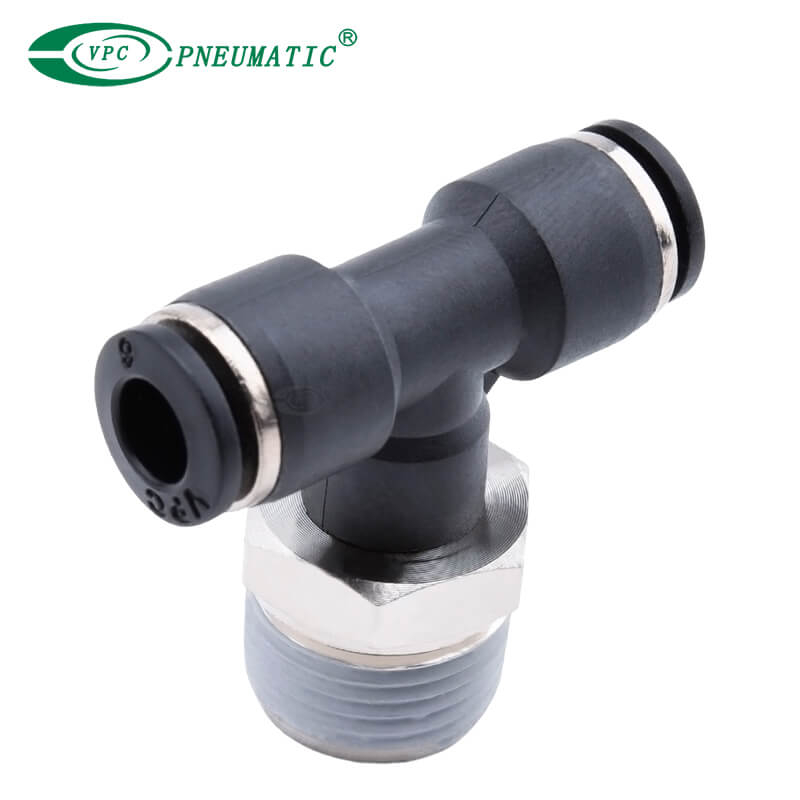

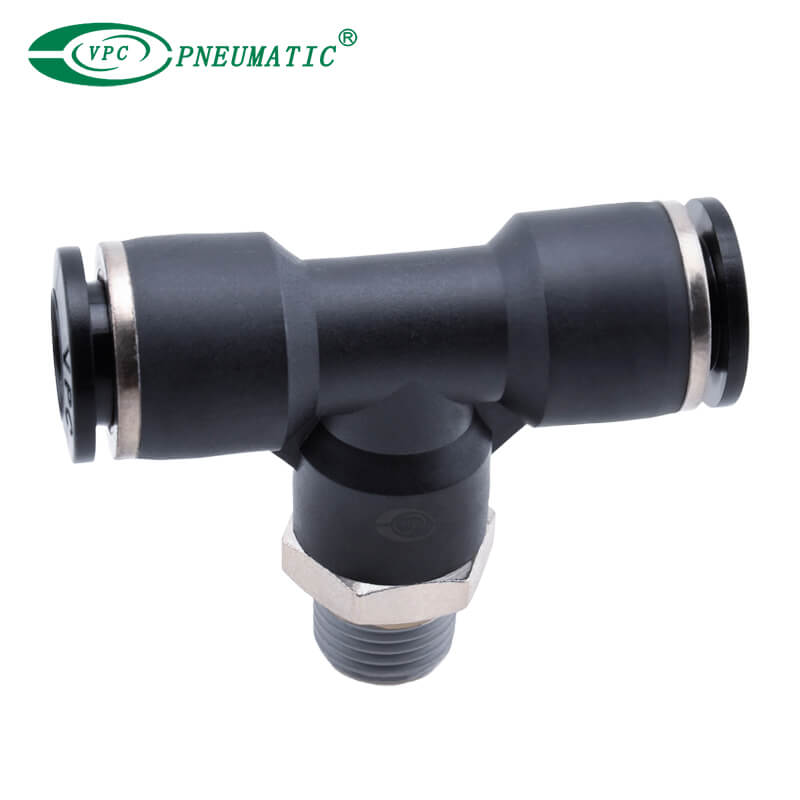

VPB08-04
VPC Pneumatic
39174000
หลอดที่ใช้งานได้: | |
---|---|
เกลียว: | |
สีร่างกาย: | |
สถานะห้องว่าง: | |
รายละเอียดสินค้า
■ ขนาดท่อ
ท่อ (เมตริก) | ท่อ (นิ้ว) | ||||||||||||
รหัส | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
ท่อด้านนอก | Ф4 | Ф6 | เอฟ8 | Ф10 | Ф12 | Ф14 | Ф16 | Ф5/32 | Ф3/16 | ฟ1/14 | ฟ5/16 | Ф3/8 | ฟ1/2 |
■ เกลียว
เกลียว (เมตริก) | ||||||||
รหัส | ม5 | ม6 | ม8 | ม10 | ม12 | ม14 | ม16 | ม20 |
เกลียว | M5×0.8 | M6×1.0 | M8×1.0 | M10×1.0 | M12×1.25 | M14×1.5 | M16×1.5 | M20×1.5 |
เกลียว 55° (R) | |||||
รหัส | 01 | 02 | 03 | 04 | 06 |
เกลียว | อาร์1/8 | อาร์1/4 | R3/8 | อาร์1/2 | R3/4 |
ด้าย (UNF) | เรา เกลียว 60° | |||||
รหัส | ยู10 | 01น | 02น | 03น | 04น | 06น |
เกลียว | 10-32UNF | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 | NPT3/4 |
ข้อมูลจำเพาะของผลิตภัณฑ์
สื่อการทำงาน | อากาศ, สุญญากาศ |
ช่วงแรงดันใช้งาน | 0 ถึง 0.8Mpa |
สูงสุดความดัน | 1.2Mpa |
อุณหภูมิในการทำงาน | 0 ถึง 60 ℃ |
สายยาง บังคับ | ไนลอน, พียู |
รุ่น (ФD-T) | |||||||
ท่อ (เมตริก) - เกลียว (R) | ท่อ (นิ้ว) - เกลียว (R) | ท่อ (นิ้ว) - เกลียว (NPT) | |||||
VPB04-M5 | VPB06-04 | VPB12-02 | VPB1/4-01 | VPB3/8-04 | VPB5/32-1/8'น | VPB1/4-1/4'น | VPB1/2-1/4'น |
VPB04-M6 | VPB08-01 | VPB12-03 | VPB1/4-02 | VPB1/2-02 | VPB5/32-1/4'N | VPB1/4-3/8'น | VPB1/2-3/8'น |
VPB04-01 | VPB08-02 | VPB12-04 | VPB1/4-03 | VPB1/2-03 | VPB3/16-1/8'น | VPB5/16-1/8'น | VPB1/2-1/2'น |
VPB04-02 | VPB08-03 | VPB14-03 | VPB5/16-01 | VPB1/2-04 | VPB3/16-1/4'น | VPB5/16-1/4'น | |
VPB06-M5 | VPB08-04 | VPB14-04 | VPB5/16-02 | VPB3/16-3/8'น | VPB5/16-3/8'น | ||
VPB06-M6 | VPB10-01 | VPB16-03 | VPB5/16-03 | VPB1/4-1/8'น | VPB3/8-1/8'น | ||
VPB06-01 | VPB10-02 | VPB16-04 | VPB3/8-01 | VPB3/8-1/4'น | |||
VPB06-02 | VPB10-03 | VPB3/8-02 | VPB3/8-3/8'น | ||||
VPB06-03 | VPB10-04 | VPB3/8-03 | VPB3/8-1/2'น |
