1. กระบอกสูบ ISO คืออะไร?
ISO Cylinder เป็นมาตรฐานสำหรับแอคทูเอเตอร์นิวเมติกที่พัฒนาโดยองค์การระหว่างประเทศเพื่อมาตรฐาน (ISO) มาตรฐานนี้ช่วยให้มั่นใจได้ว่าแอคทูเอเตอร์นิวเมติกเป็นไปตามมาตรฐานที่สม่ำเสมอในแง่ของ ขนาดการติดตั้ง , เส้นผ่านศูนย์กลางเจาะ และ ความยาวจังหวะ.
ดังนั้น แบรนด์ , ผู้ผลิต ที่แตกต่างกัน และ รุ่น สามารถ ใช้แทนกันได้อย่างง่ายดาย ตราบใดที่พวกเขาพบกับกระบอกสูบ ISO เดียวกัน
มาตรฐานกระบอกสูบนิวเมติก
| ระบบมาตรฐาน | พื้นที่ที่ใช้บังคับ | รุ่นมาตรฐานทั่วไป | คุณสมบัติ | ความสามารถในการแทนกันได้ |
| ISO | ทั่วโลก | ISO 6431, ISO 15552 ISO 21287, ISO 6432 | มิติที่ได้มาตรฐาน ใช้ทั่วโลก | แบรนด์ต่าง ๆ สามารถใช้แทนกันได้ |
| VDMA | เยอรมนีและยุโรป | VDMA 24562 , VDMA 24552 DIN ISO 6432 /15552 | มาตรฐานเยอรมันยุคแรกซึ่งตอนนี้ส่วนใหญ่แทนที่ด้วย ISO 15552; เข้ากันได้กับอุปกรณ์เก่าบางอย่าง | ใกล้กับ ISO 15552 |
| jis | ญี่ปุ่นเอเชียตะวันออก | Jis B 8367, Jis Mini Pneumatic Cylinder | ขนาดที่มี ความแตกต่างบางอย่างเมื่อเทียบกับ ISO ; พบได้ทั่วไปในอุปกรณ์ญี่ปุ่น | บางคนต้องการอะแดปเตอร์ |
| NFPA | ประเทศสหรัฐอเมริกา | กระบอกสูบมาตรฐาน NFPA | ส่วนใหญ่ของจักรวรรดิส่วนใหญ่เป็นสี่เหลี่ยมจัตุรัส; เหมาะสำหรับเครื่องจักรในอเมริกาเหนือ | แตกต่างจาก ISO |
* หากคุณมีคำถามใด ๆ เกี่ยวกับมาตรฐาน ISO สำหรับกระบอกสูบนิวเมติกโปรด ติดต่อ VPC Pneumatic.
2. ถัง ISO ประเภทไหน?

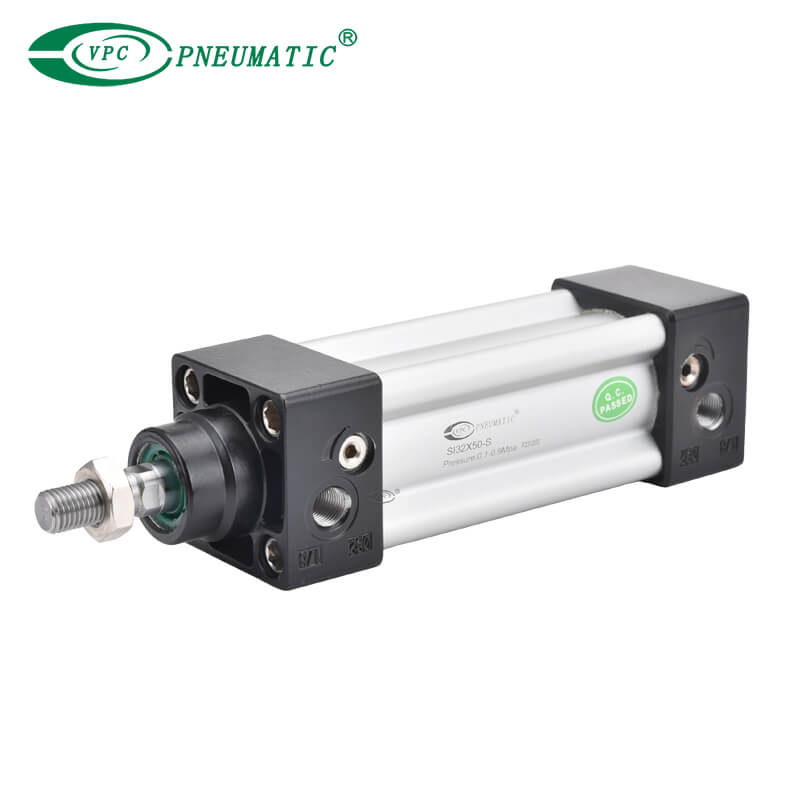

① iso 15552 - กระบอกมาตรฐาน
ISO 15552: 2018 - พลังของเหลวนิวเมติก - กระบอกสูบที่มีการติดตั้งที่ถอดออกได้, ซีรีย์ 1,000 kPa (10 บาร์), เบื่อตั้งแต่ 32 มม. ถึง 320 มม. - ขนาดพื้นฐานการติดตั้งและอุปกรณ์เสริม
(จาก: https://www.iso.org/standard/66921.html)
คุณสมบัติที่สำคัญ:
ความสามารถในการแลกเปลี่ยนสูง: ทางเลือกสำหรับ ISO 6431 และมาตรฐานเยอรมัน VDMA 24562.
การรองรับแรงกระแทกอากาศแบบปรับได้ มาตรฐาน สำหรับการควบคุมแบบปลายจังหวะ
แม่เหล็กในตัว ในกระบอกสูบสำหรับการตรวจจับตำแหน่ง
มีให้บริการในการก่อสร้างที่แข็งแกร่งต่าง ๆ รวมถึงรูปแบบโปรไฟล์และแบบผูก
มี อุปกรณ์เสริมทรงกระบอก ที่หลากหลาย
② iso 6432 - กระบอกสูบขนาดเล็ก/กลม
ISO 6432: 2015 พลังลมนิวเมติก - กระบอกสูบเดี่ยว , ซีรีย์ 1 000 kPa (10 บาร์), เบื่อจาก 8 มม. ถึง 25 มม. - ขนาดพื้นฐานและการติดตั้ง
(จาก: https://www.iso.org/standard/64054.html)
คุณสมบัติที่สำคัญ:
ขนาดเล็กและโครงสร้างขนาดกะทัดรัด เหมาะสำหรับ การใช้งาน ที่ จำกัด พื้นที่
เบาะยืดยืดหยุ่นในตัวสำหรับการกันกระแทก ไม่สามารถปรับได้.
มีอยู่ในสแตนเลสสตีล.
การติดตั้งที่ยืดหยุ่นผ่านเธรดที่ฝาครอบด้านหน้าหรืออุปกรณ์เสริมที่ด้านหลัง

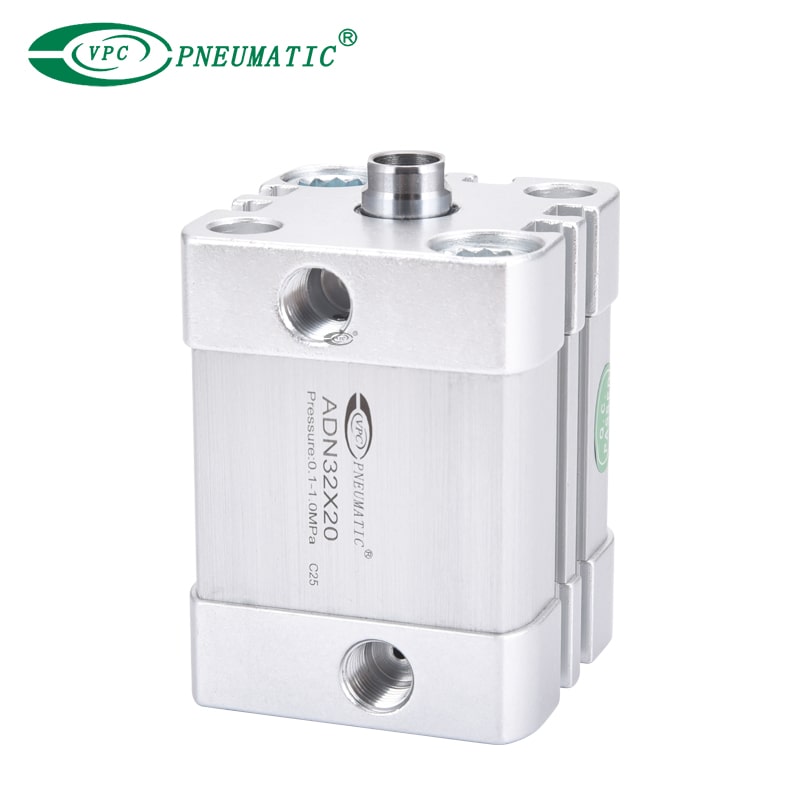

③ iso 21287 - กระบอกสูบขนาดกะทัดรัด
ISO 21287: 2018 - พลังของเหลวนิวเมติก - กระบอกสูบขนาดกะทัดรัด, ซีรีย์ 1 000 kPa (10 บาร์) โดยมีน้ำหนักตั้งแต่ 20 มม. ถึง 200 มม. - มิติพื้นฐานการติดตั้งและอุปกรณ์เสริม
คุณสมบัติที่สำคัญ:
ด้วยการเจาะและจังหวะเดียวกันความยาวโดยรวมของมันคือ 40% ถึง 50% สั้นกว่า ISO 15552 สูบ.
มันมีเบาะยืดยืดตัวในตัว
สามารถติดตั้งที่ ด้านล่าง , หรือ , ด้านข้างของกระบอกสูบ ไม่จำเป็นต้องใช้วงเล็บติดตั้งเพิ่มเติม
แรงเอาท์พุท ของมัน เทียบเท่า กับกระบอกสูบมาตรฐานของหลุมเดียวกันเพื่อให้มั่นใจว่าแรงผลักดันที่เพียงพอแม้ในพื้นที่ จำกัด
ISO15552 VS ISO6431 VS ISO6432 VS ISO21287
| ลักษณะเฉพาะ | ISO 15552 | ISO 6431 / VDMA | ISO 6432 | ISO 21287 |
| ชื่อสามัญ | กระบอกสูบโปรไฟล์/มัด | ( มาตรฐานเก่า ) | กระบอกสูบขนาดเล็ก/กลม | กระบอกสูบขนาดกะทัดรัด |
| ช่วงเส้นผ่าศูนย์กลางของกระบอกสูบ | 32 - 320 มม. | (เหมือนกับ ISO 15552) | 8 - 25 มม. | 20 - 200 มม. |
| มิติหลัก | สี่เหลี่ยม/pozi/tie-rod | (เหมือนกับ ISO 15552) | รอบที่เพรียวบาง | สแควร์ |
| คุณสมบัติหลัก | ความเก่งกาจที่แข็งแกร่งและ ฟังก์ชั่นที่ครอบคลุม | มาตรฐานประวัติศาสตร์แทนที่ | ขนาดกะทัดรัดสำหรับการโหลดแสง | มิติแกนสั้นมาก |
| ประเภทการกระแทก | การรองรับแรงกระแทกอากาศ (มาตรฐาน) | เบาะอากาศที่ปรับได้ (ทั่วไป) | เบาะยืด | แผ่นรองแรงกระแทกยืดหยุ่น (มาตรฐาน) |
| ความสามารถในการแทนกันได้ | มาตรฐาน ISO 6431/VDMA | แทนที่ด้วยความเข้ากันได้ของ ISO 15552 | มาตรฐานอิสระ | มาตรฐานอิสระ |
| เงื่อนไขการทำงานที่ใช้งานได้ | ระบบอัตโนมัติอุตสาหกรรมทั่วไป | ซ่อมแซมอุปกรณ์ดั้งเดิม | ความแม่นยำโหลดเบา พื้นที่เล็ก | พื้นที่ติดตั้งคือ จำกัด มาก |
3. วิธีเลือกกระบอกมาตรฐาน ISO ได้อย่างไร?
① กำหนดข้อกำหนดของแอปพลิเคชัน : ระบุแรงขับที่ต้องการดึงความเร็วสภาพแวดล้อมการทำงาน ฯลฯ
② เลือกมาตรฐาน ISO ที่เหมาะสม :
การออกแบบโครงการใหม่: จัดลำดับความสำคัญของมาตรฐาน ISO 15552 ที่เป็นสากลที่สุด
การซ่อมแซม/เปลี่ยนอุปกรณ์: ยืนยันมาตรฐาน ISO ที่กระบอกสูบที่มีอยู่ปฏิบัติตาม ( ISO 15552 สามารถแทนที่กระบอกสูบ ISO 6431 รุ่นเก่าได้โดยตรง )
ความต้องการของตลาด/ลูกค้าเฉพาะ: ตัวอย่างเช่นการส่งออกไปยังอเมริกาเหนือ อาจต้องใช้มาตรฐาน NFPA.
③ เลือกประเภทกระบอกสูบ : ขึ้นอยู่กับความต้องการพื้นที่และโหลดเลือกระหว่างมาตรฐาน (ISO 15552), ขนาดกะทัดรัด (ISO 21287) หรือจิ๋ว (ISO 6432)
④ กำหนดพารามิเตอร์ที่เฉพาะเจาะจง : เจาะ, จังหวะ, วิธีการติดตั้ง (หน้าแปลน, เท้า, trunnion, ฯลฯ ), ประเภทการกันกระแทกและสิ่งที่แนบมาปลายก้าน
4. เหตุใดมาตรฐาน ISO จึงมีความสำคัญสำหรับกระบอกสูบนิวเมติก?
Interchangeability : กระบอกสูบจาก แบรนด์ที่แตกต่างกัน สามารถแลกเปลี่ยนได้โดยตรงตราบใดที่พวกเขาปฏิบัติตามมาตรฐาน ISO เดียวกัน
การออกแบบและการจัดหาที่ง่ายขึ้น : วิศวกรสามารถออกแบบตาม ขนาดมาตรฐาน ไม่จำเป็นต้องจองพื้นที่สำหรับแบรนด์เฉพาะ บุคลากรการจัดหาสามารถค้นหาซัพพลายเออร์ที่มีคุณสมบัติทั่วโลก
การบำรุงรักษาที่ง่ายขึ้นและลดค่าใช้จ่าย : ในระหว่างการบำรุงรักษาอุปกรณ์วิศวกรสามารถเปลี่ยน ชิ้นส่วนทดแทน ได้อย่างรวดเร็ว เพียงแค่เลือกชิ้นส่วนตามมาตรฐาน ISO สำหรับผลิตภัณฑ์ที่มีราคาแพงสามารถพบทางเลือกเพื่อลดต้นทุนการผลิต
การประกันคุณภาพ : มาตรฐาน ISO ไม่เพียง แต่ระบุขนาดเท่านั้น แต่ยังครอบคลุมการจัดอันดับความดันวิธีการกันกระแทกความแม่นยำของโรคหลอดเลือดสมองและปัจจัยอื่น ๆ
5. กระบอกสูบและแอปพลิเคชันที่ไม่ได้มาตรฐาน

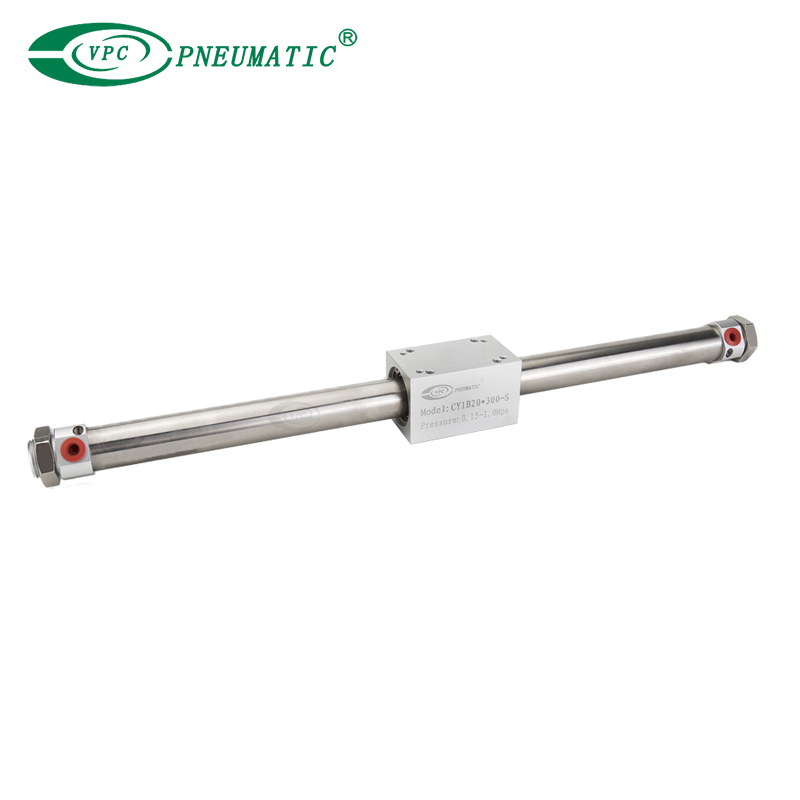

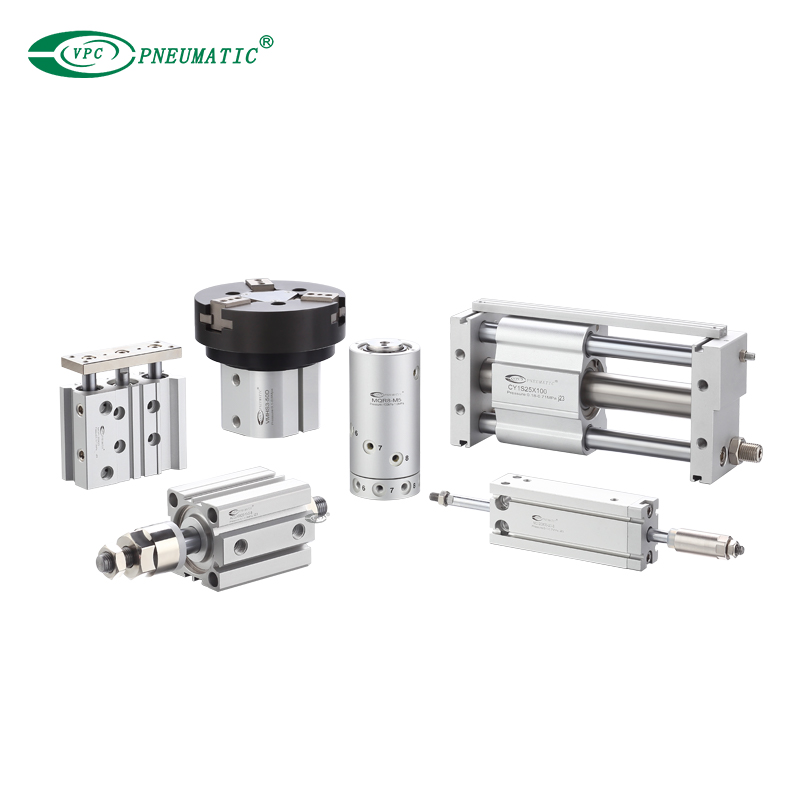

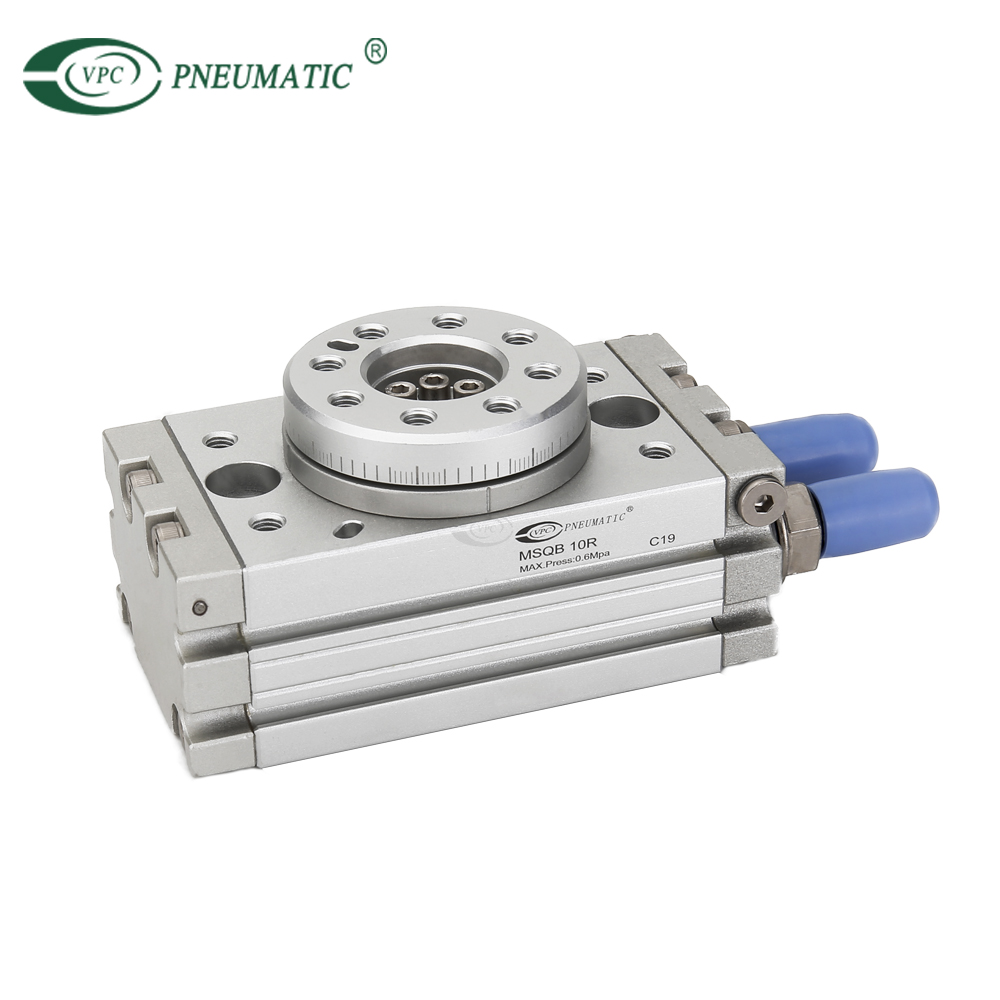

กระบอกสูบแบบโรตารี่ , แบบ ไม่มีแท่ง และ กระบอกสูบนำทาง มักจะมีมาตรฐานผู้ผลิตของตัวเองมากกว่ามาตรฐานสากลแบบครบวงจร ในสภาวะการปฏิบัติงานพิเศษ (เช่น การป้องกันการระเบิด , ที่อุณหภูมิสูง และ เกรดอาหาร ) ต้องใช้วัสดุที่มีวัสดุและซีลพิเศษ
กระบอกสูบของเราผลิตขึ้นอย่างเข้มงวดกับมาตรฐาน ISO เพื่อให้มั่นใจว่า การแลกเปลี่ยนกันอย่างสมบูรณ์ และ ความเข้ากันได้ กับแบรนด์อื่น ๆ นอกจากนี้เรายังสามารถปรับแต่งตามข้อกำหนดของคุณ ติดต่อทีมเทคนิคของ VPC Pneumatic เพื่อค้นหาผลิตภัณฑ์ที่เหมาะสมสำหรับคุณ!
