| วัสดุ： | |
|---|---|
| เบื่อ： | |
| ช่วงจังหวะ： | |
| การรับประกันคุณภาพ： | |
คำอธิบายผลิตภัณฑ์

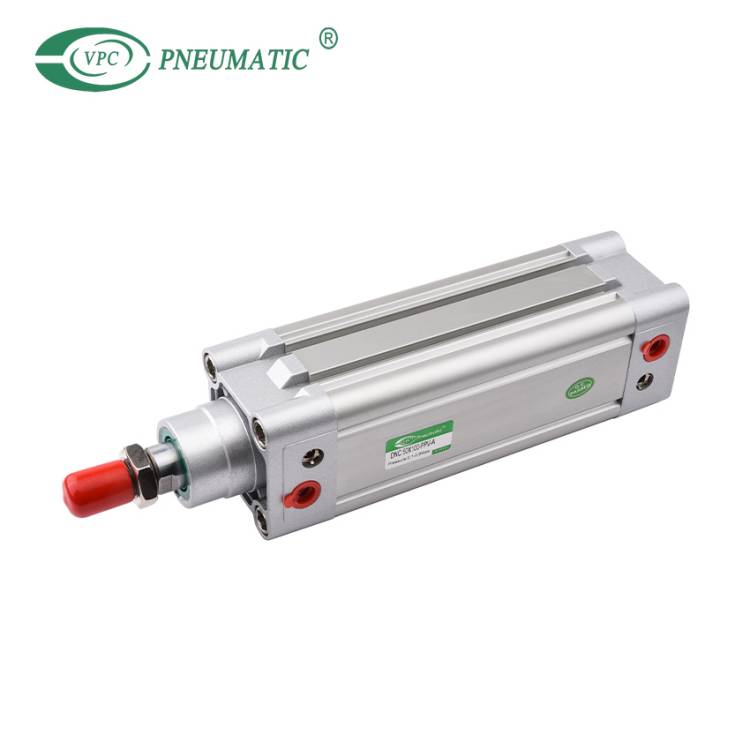

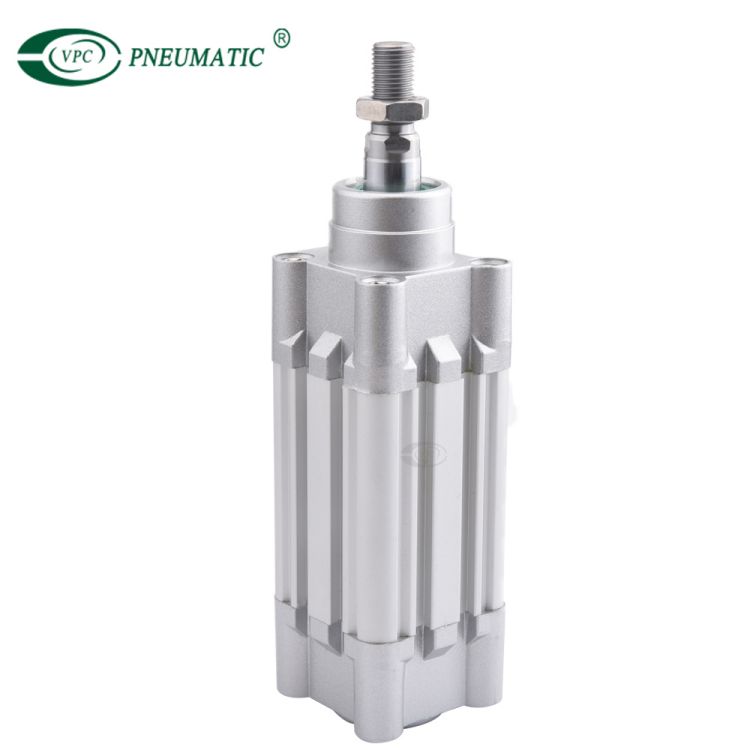

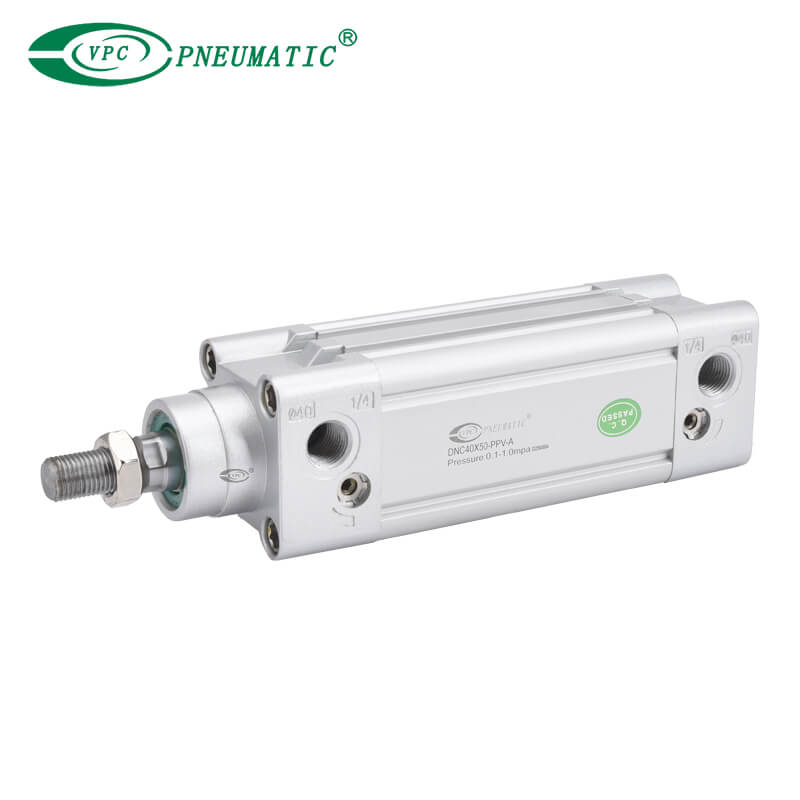

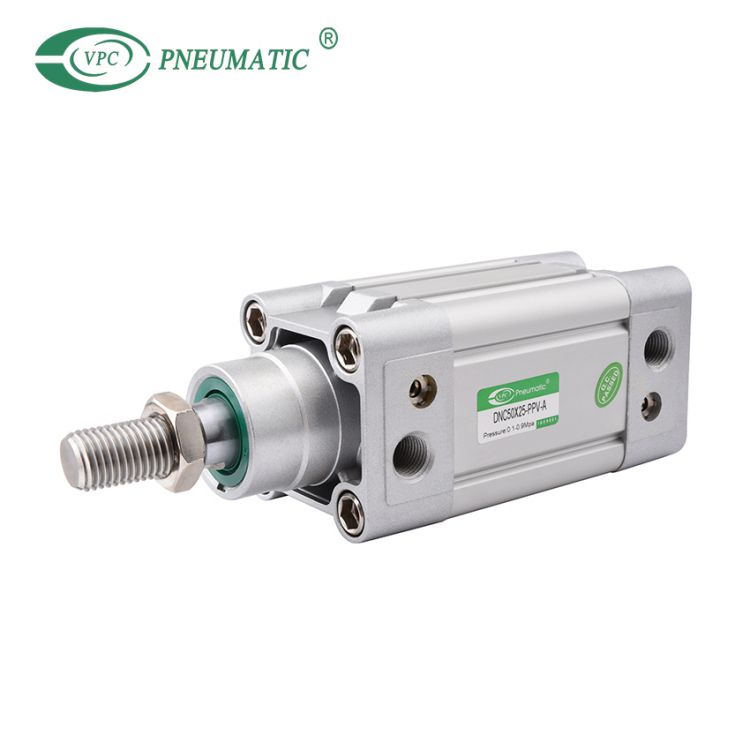

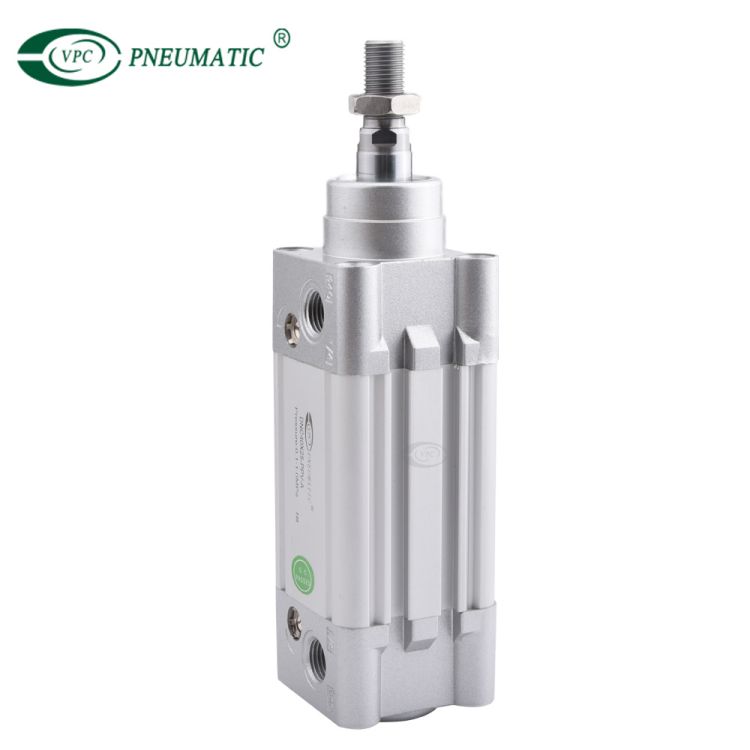

ซีรี่ส์ DNC ISO 15552 ( ISO 16431 ) แอคทูเอเตอร์นิวเมติกใช้เพื่อให้การเคลื่อนไหวเชิงเส้นตรงเข้า/ออกสำหรับการใช้งานที่หลากหลาย
1. ซีลลูกสูบประกอบด้วยโครงสร้างซีลรูปแบบเดียวสองรูปแบบ Y ซึ่งมีฟังก์ชั่นการชดเชยอายุการใช้งานที่ยาวนานและความดันเริ่มต้นต่ำ
2. ท่ออลูมิเนียมสี่เหลี่ยมที่ไม่มีก้านผูกมีความต้านทานการกัดกร่อนที่ดี
3. การปรับบัฟเฟอร์ของกระบอกสูบนั้นราบรื่นและมั่นคง

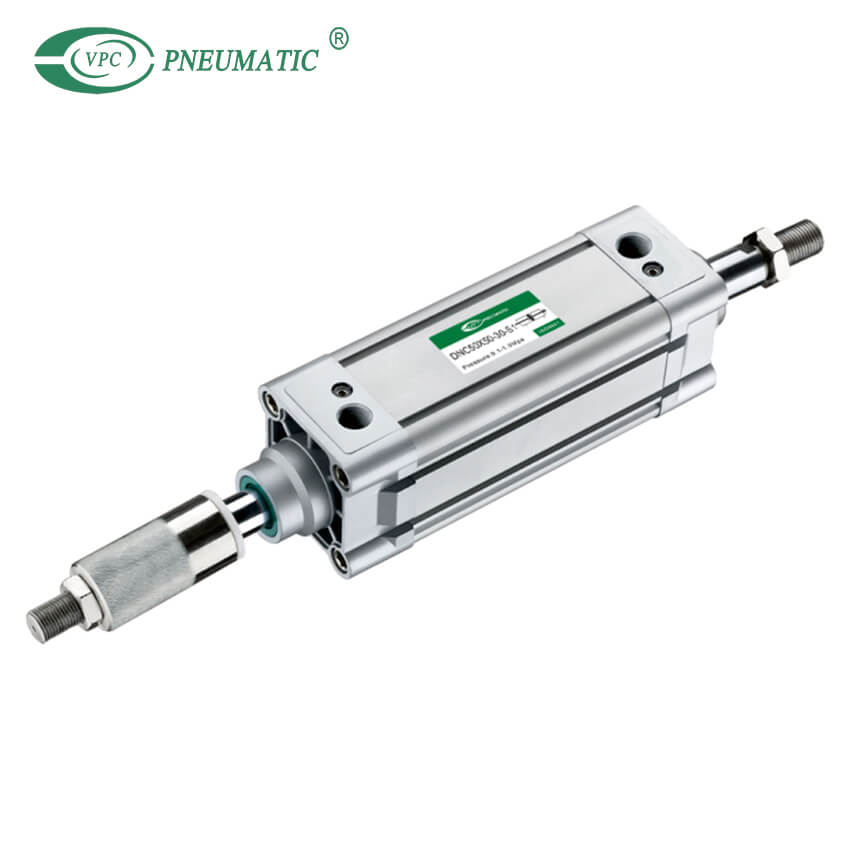

4. มีให้เป็นการแสดงเดี่ยว (สปริงขยายหรือสปริงส่งคืนแบบแอคทูเอเตอร์) และรูปแบบการแสดงสองครั้งที่มีการกำหนดค่าก้านเดี่ยวหรือก้านคู่แบบไม่หมุนและแบบจำลองที่ไม่หมุน
5. กระบอกสูบ และอุปกรณ์เสริมสำหรับการติดตั้งที่มีข้อมูลจำเพาะหลายอย่างเป็นทางเลือก
ข้อกำหนดผลิตภัณฑ์
| เบื่อ (มม.) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| การแสดงประเภท | การแสดงสองครั้ง | ||||||
| สื่อการทำงาน | Clean Air (40um Filteration) | ||||||
| ประเภทการติดตั้ง | ซีรี่ส์ DNC: ประเภทพื้นฐาน FA FB CA CB LB TC TC-M | ||||||
| DNC-S2 Series: ประเภทพื้นฐาน FA LB TC TC-M | |||||||
| ช่วงแรงดันในการทำงาน | 0.1-1.0mpa | ||||||
| รับประกันความดัน | 1.35mpa | ||||||
| อุณหภูมิในการทำงาน | 5-70 ℃ | ||||||
| ช่วงความเร็ว | 50-800 มม./s | ||||||
| ประเภทเบาะ | เบาะปรับได้ | ||||||
| เบาะ | 24 มม. | 32 มม. | |||||
| ขนาดพอร์ต | G1/8 | G1/4 | G3/8 | G1/2 | |||
มิติหลัก
คำถามที่พบบ่อย
Q1. มาตรฐาน ISO คืออะไรสำหรับ กระบอกลม?
มาตรฐาน ISO 6431 Cylinder หมายถึงขนาดของผลิตภัณฑ์พื้นฐานและขนาดของกระบอกสูบเมื่อใช้การติดตั้งและอุปกรณ์เสริม
Q2. ขนาดจังหวะในกระบอกสูบนิวเมติกคืออะไร?
กระบอกสูบมีให้เลือก 32, 40, 50, 63, 80, 100 และ 125 มม. โดยมีความยาวจังหวะจาก 10 มม. ถึง 100 มม. กระบอกสูบที่ออกฤทธิ์เดี่ยวที่มีผลตอบแทนสปริงในทิศทางการหดกลับมีความยาวจังหวะสูงถึง 80 มม.
Q3. ฉันจะเพิ่มความดันในกระบอกลมของฉันได้อย่างไร?
อีกวิธีหนึ่งในการเพิ่มหรือลดแรงที่เกิดจากกระบอกสูบคือการเลือกกระบอกสูบที่มีเส้นผ่านศูนย์กลางที่สำคัญกว่า (แรงมากขึ้น) หรือขนาดเล็ก (แรงน้อยกว่า) โปรดจำไว้ว่ายิ่งเส้นผ่านศูนย์กลางมีขนาดใหญ่ขึ้นพื้นที่ผิวของลูกสูบและแรงดันก็ยิ่งมากขึ้นเท่านั้น
Q4. คุณปรับความเร็วกระบอกสูบอากาศได้อย่างไร?
เมื่อลูกสูบทรงกระบอกขยายอากาศที่อยู่ด้านหลังจะถูกบีบอัดเพราะอากาศไม่สามารถหลบหนีได้ง่าย เมื่อคุณขันสกรูควบคุมการไหลให้แน่นการเคลื่อนไหวของลูกสูบจะช้าลงเนื่องจากอากาศถูก จำกัด ยิ่งขึ้น ควบคุมความเร็วของกระบอกสูบหรือ จำกัด การไหลของอากาศ เพียงหมุนวาล์วเข็มเพื่อปรับความเร็วอากาศ
Q5. คุณคำนวณแรงกระบอกลมได้อย่างไร?
ใช้เส้นผ่านศูนย์กลางของกระบอกสูบ (D) เพื่อคำนวณพื้นที่ทำงานของกระบอกสูบ (A) ซึ่งเป็น A = π×D² / 4.
กำหนดแรงดันการทำงาน (p) ภายในกระบอกสูบ
คูณความดัน (p) โดยพื้นที่ (a) ด้วยวิธีนี้คุณจะคำนวณทฤษฎีกระบอกสูบนิวเมติก (F), F = P × A.
Q6: คุณขายชุดซ่อมกระบอกสูบนิวเมติกหรือไม่?
ใช่เราขายชุดซ่อมกระบอกทุกประเภทและอุปกรณ์เสริมอื่น ๆ โปรดติดต่อเราหากคุณต้องการ
