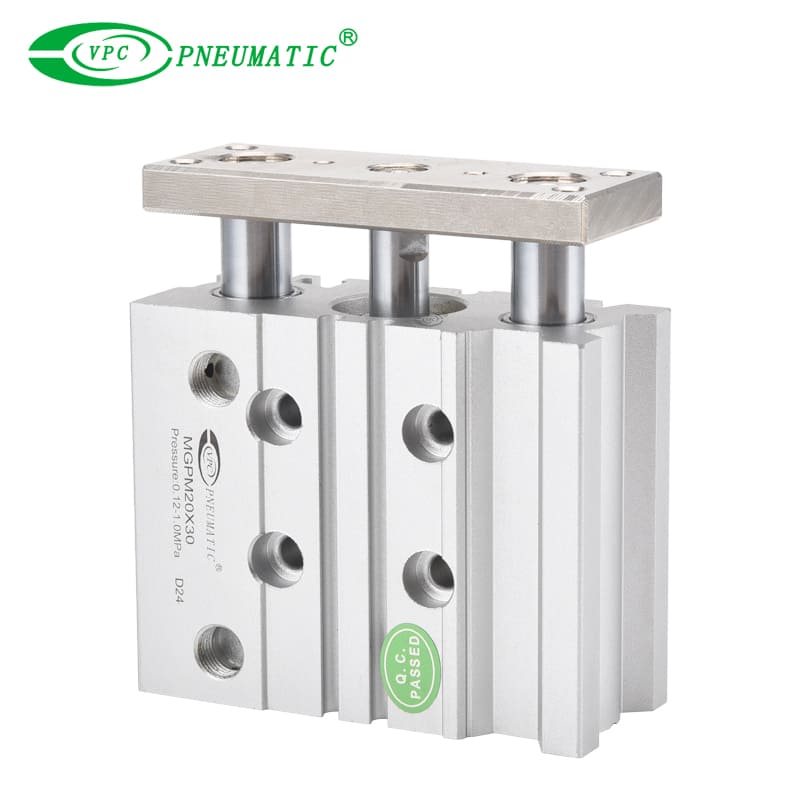

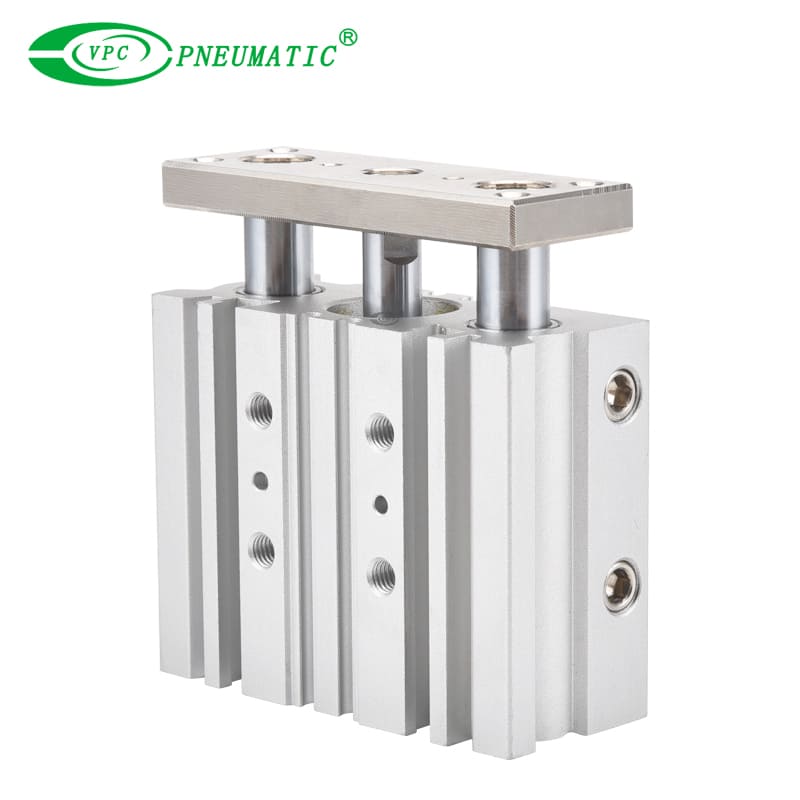

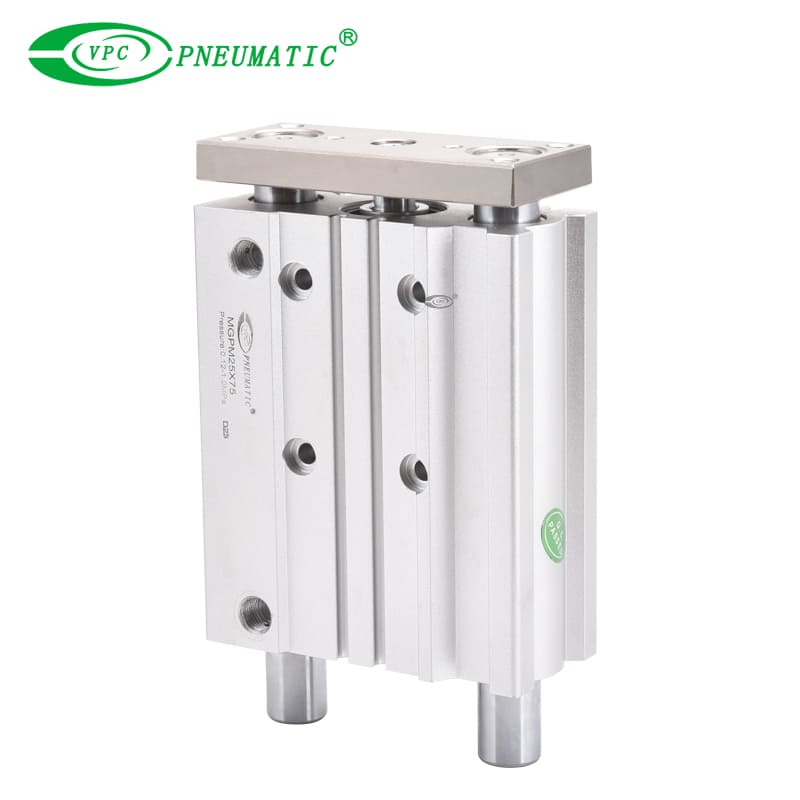

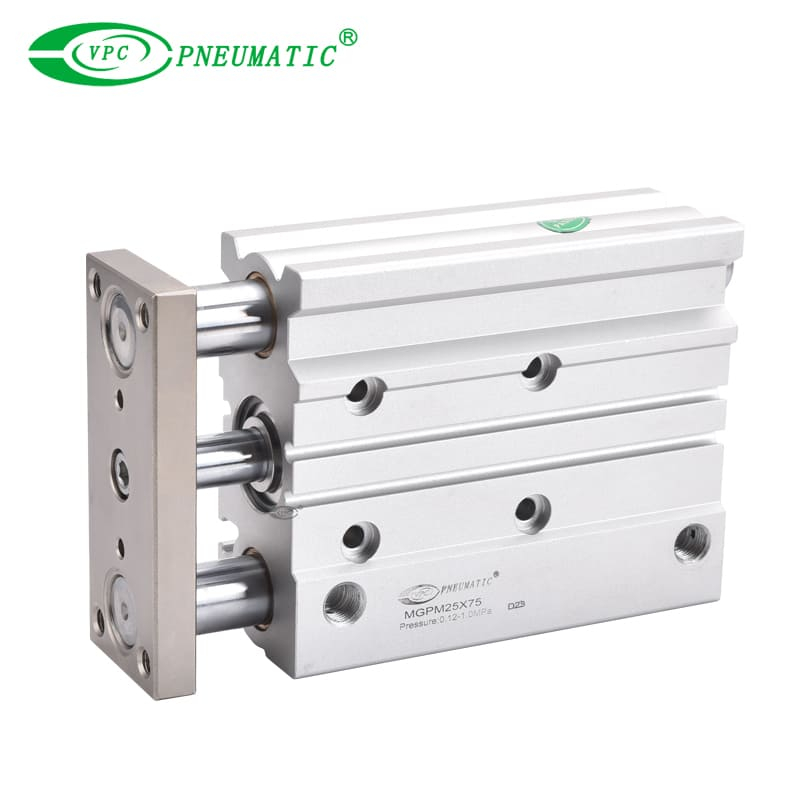

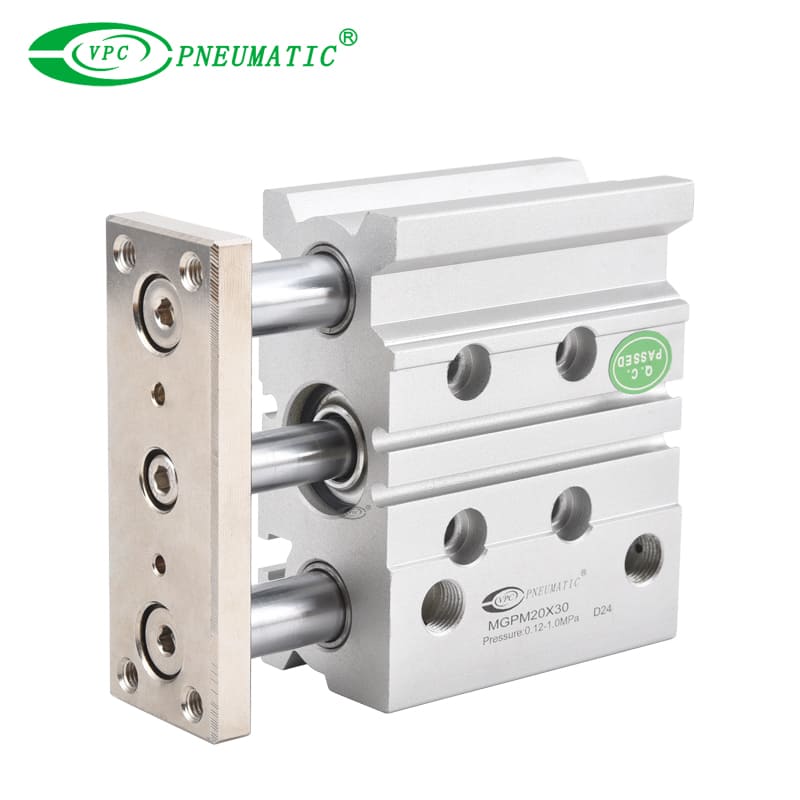

MGPM ซีรีส์สไลด์แบริ่งกระบอกสูบนิวเมติกแบบไกด์

■  คุณสมบัติผลิตภัณฑ์

MGPM Guide Guide Cylinder ได้รับการออกแบบมาสำหรับแอพพลิเคชั่นโหลดด้านสูงที่พบในการจัดการวัสดุการยกและการหยุด  กระบอกสูบใช้การออกแบบที่มีขนาดกะทัดรัดเป็นพิเศษโดยการรวมตัวถังถังเป็นส่วนหนึ่งของร่างกายคู่มือ เมื่อความยาวของจังหวะเพิ่มขึ้นความยาวของแบริ่งจึงเพิ่มความสามารถในการรับน้ำหนักของกระบอกสูบ

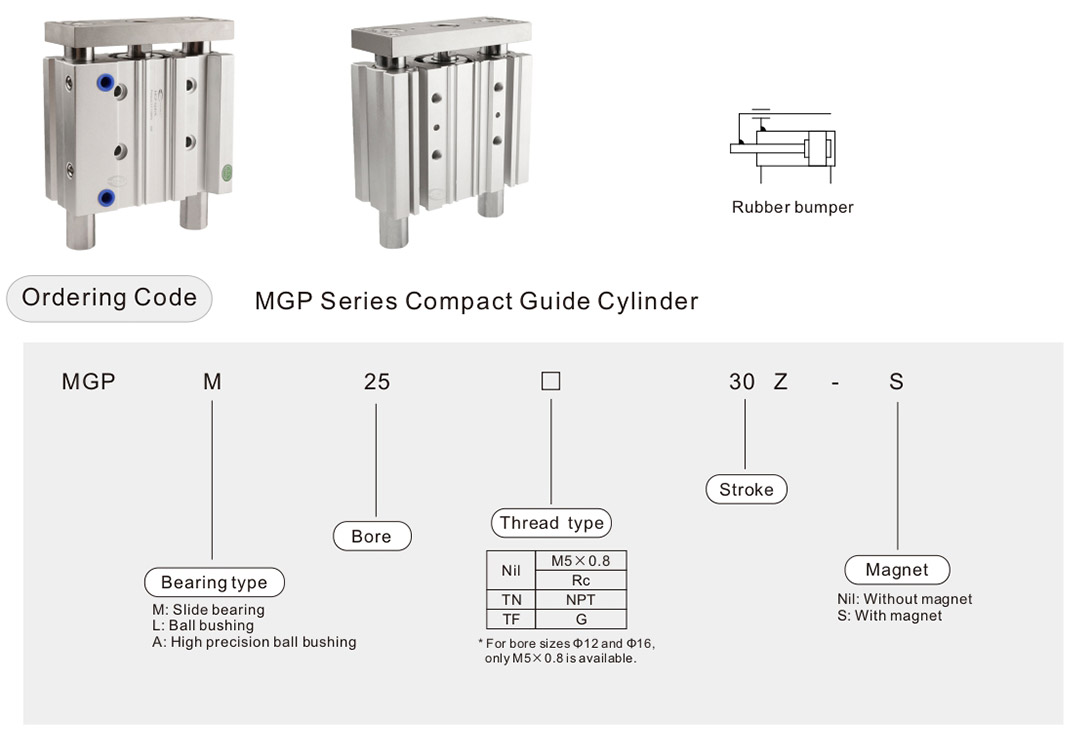

■  สัญลักษณ์

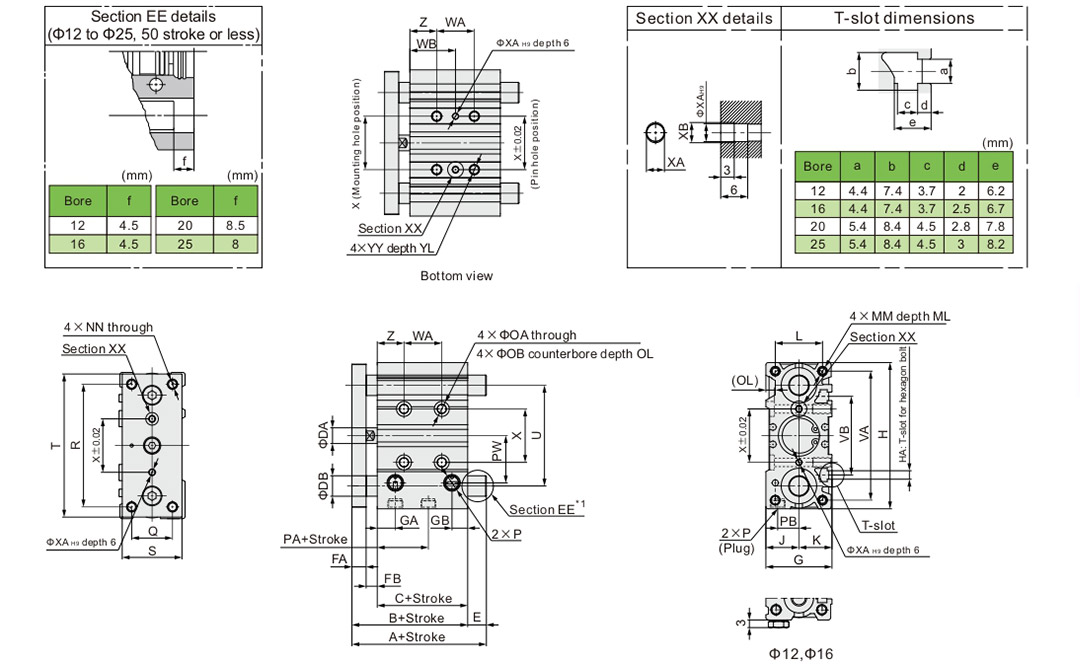

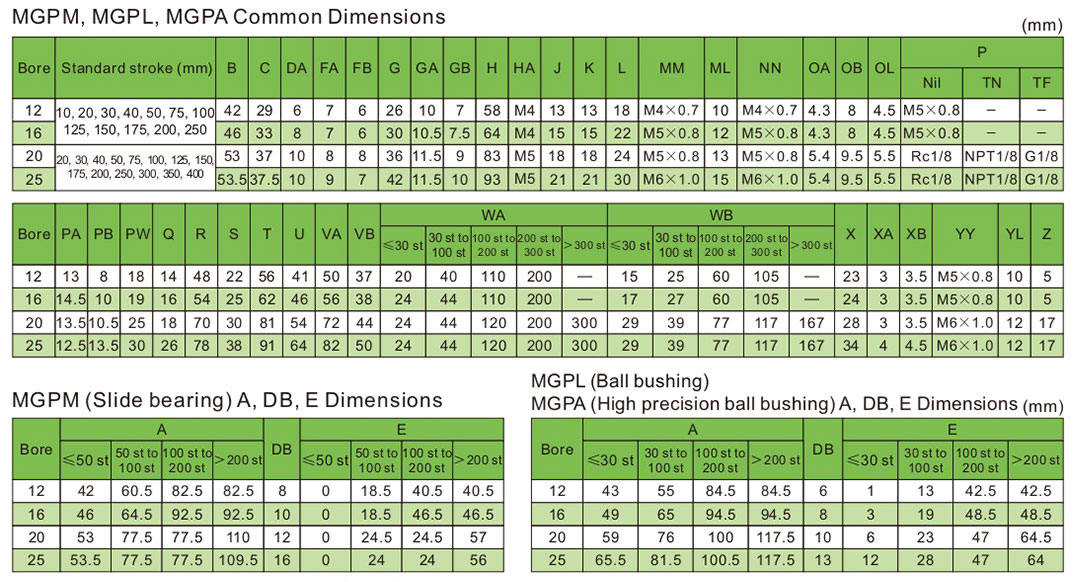

■  ขนาด  หลัก     φ12  ถึง  φ25  mgpm,  mgpl,  mgpa

*  1)  อ้าง  ถึง  รายละเอียด  ส่วน  EE  สำหรับ  รูปร่าง  ของ  φ12  ถึง  φ25  โดยมี  จังหวะ  หรือ  50  น้อย  กว่า
*  2)  การ  ใช้  สล็อต  (ความกว้าง  xa,  ความยาว  xb,  ความลึก  3  )  ช่วย  ให้  สามารถทน  พิทช์พิทช์  ที่  ผ่อนคลาย  ได้  ด้วย  รู  พิน  (  φxa H9 ,  ความลึก  6)    เป็น  ข้อมูล  อ้างอิง  โดยไม่  ส่งผลกระทบต่อ  ความแม่นยำ  ในการติดตั้ง

*3)  สำหรับ  ขนาด  เจาะ  φ12  และ  φ16  มี  เพียง  พอร์ต  M5 × 0.8  เท่านั้น
*4)  สำหรับ  ขนาด  เจาะ  φ20  หรือ  มากกว่า  นั้น  เลือก  RC  ,  NPT  ,  พอร์ต  G

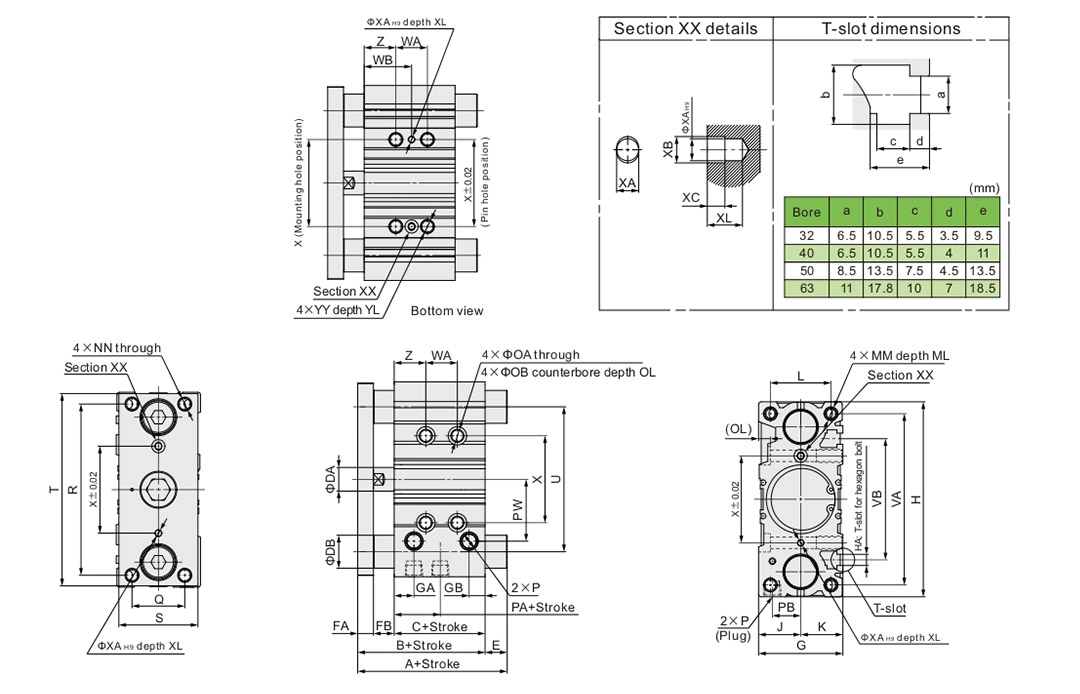

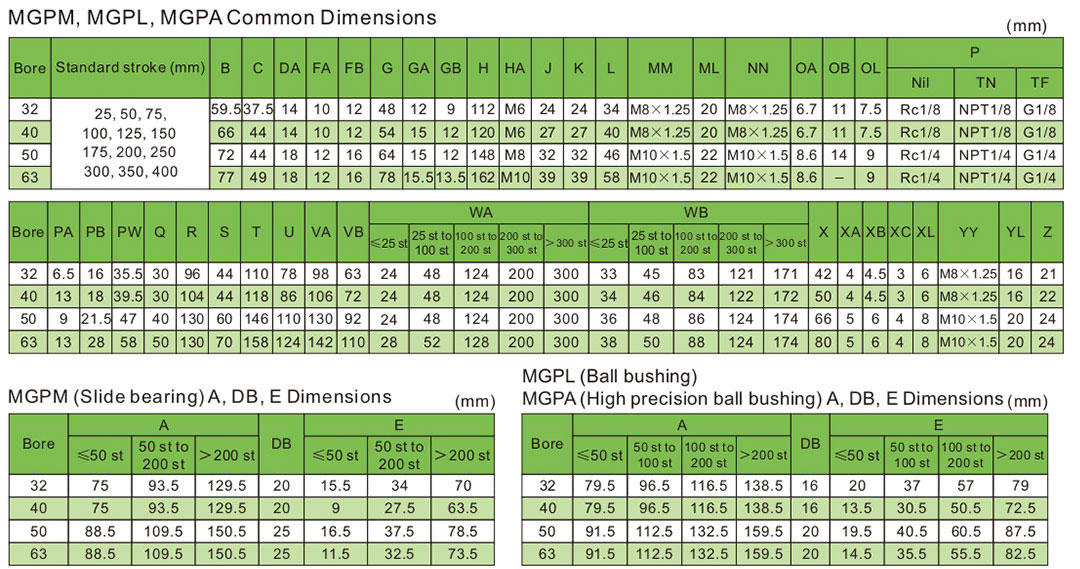

■  ขนาด  หลัก     φ32ถึง  φ63 mgpm,  mgpl,  mgpa

*  1)  การใช้สล็อต  (  ความ  กว้าง  xa  ,  ความยาว  xb,  ความลึก  xc)  ช่วย  ให้  สามารถทน  พิ  ทช์พิทช์  ที่  ผ่อนคลายได้  ด้วย  รู  พิน  (  φxa H9 ,  ความลึก  XL)  เป็น  ข้อมูล  อ้างอิง  โดยไม่  ส่งผลกระทบต่อ  ความแม่นยำ  ในการติดตั้ง

 *2)  ตัวเลือก  ของ  RC,  NPT,  G  พอร์ต  พร้อม  ใช้งาน

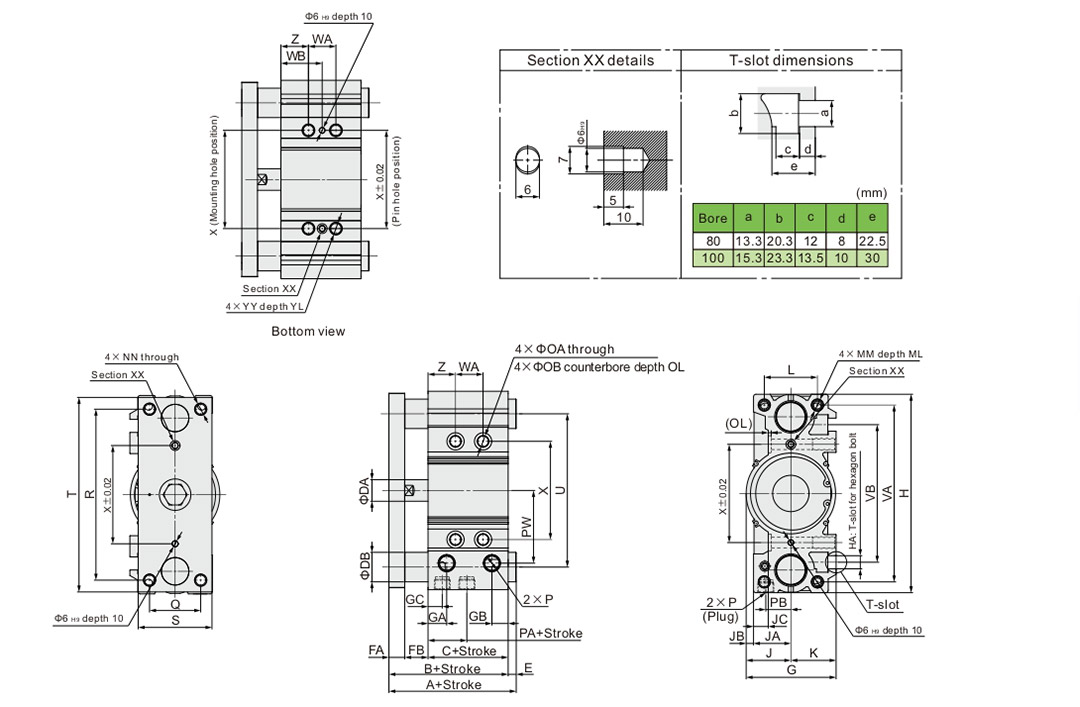

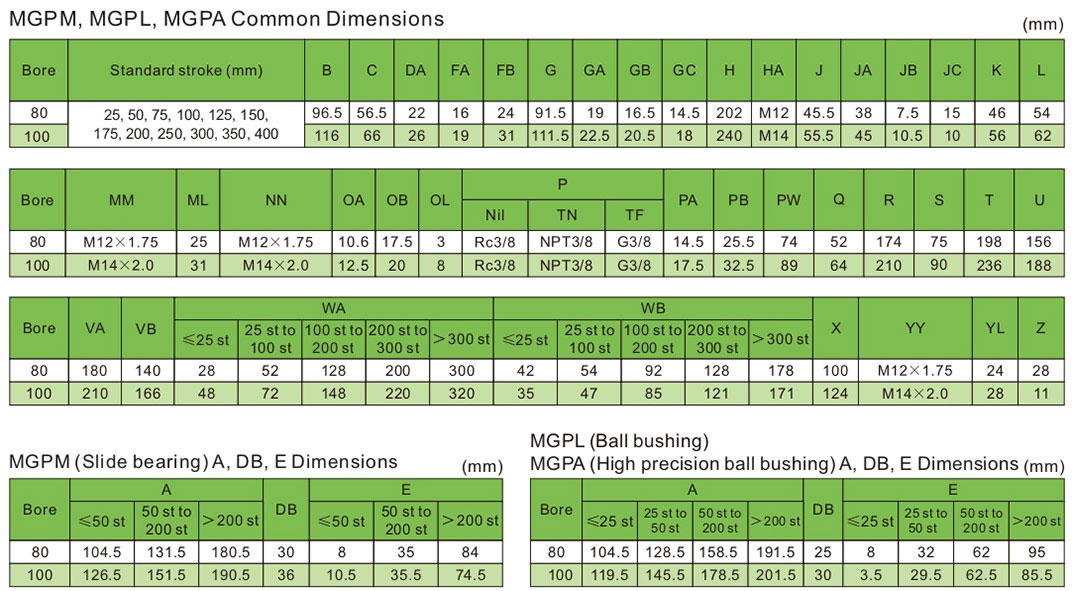

■  ขนาด  หลัก     φ80, φ100 mgpm,  mgpl,  mgpa

*1)  การใช้สล็อต  (  ความ  กว้าง  x6  ,  ความยาว  7,  ความ  ลึก  5  )  ช่วย  ให้  การ  ทน  พิ  ท  ช์  พิท  ช์  ผ่อนคลาย  ด้วย รู ,  พิ  น  (  φ6  H9  ความ  ลึก  10  )

*2)  ตัวเลือก  ของ  RC,  NPT,  G  พอร์ต  พร้อม  ใช้งาน
