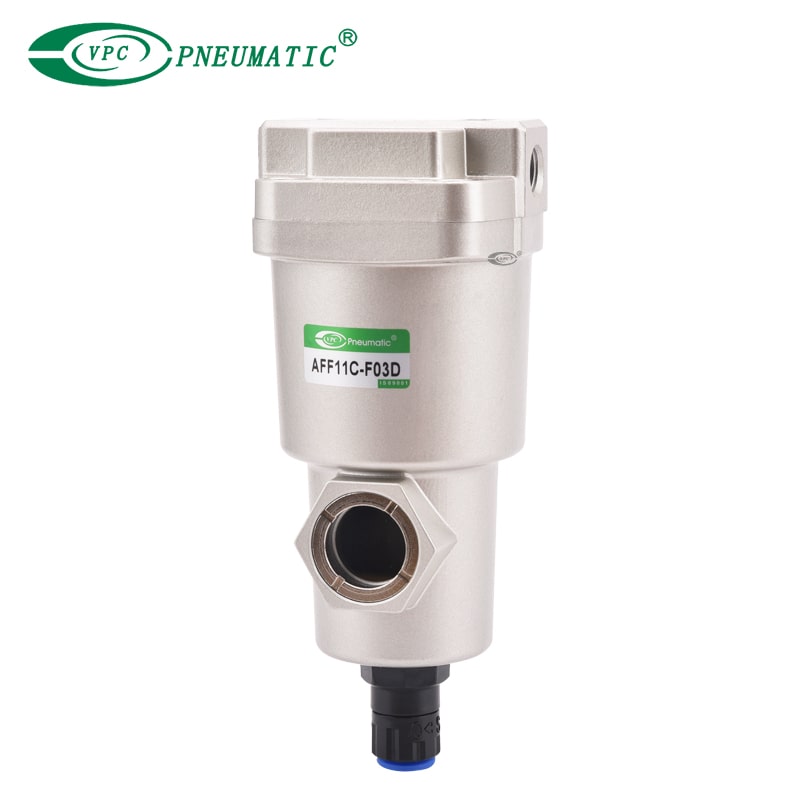

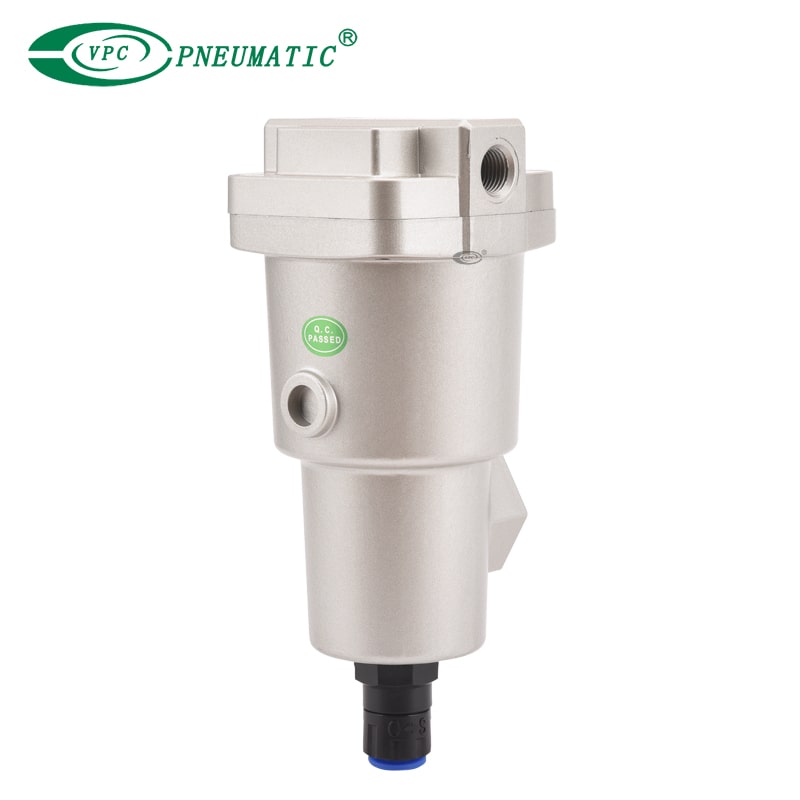

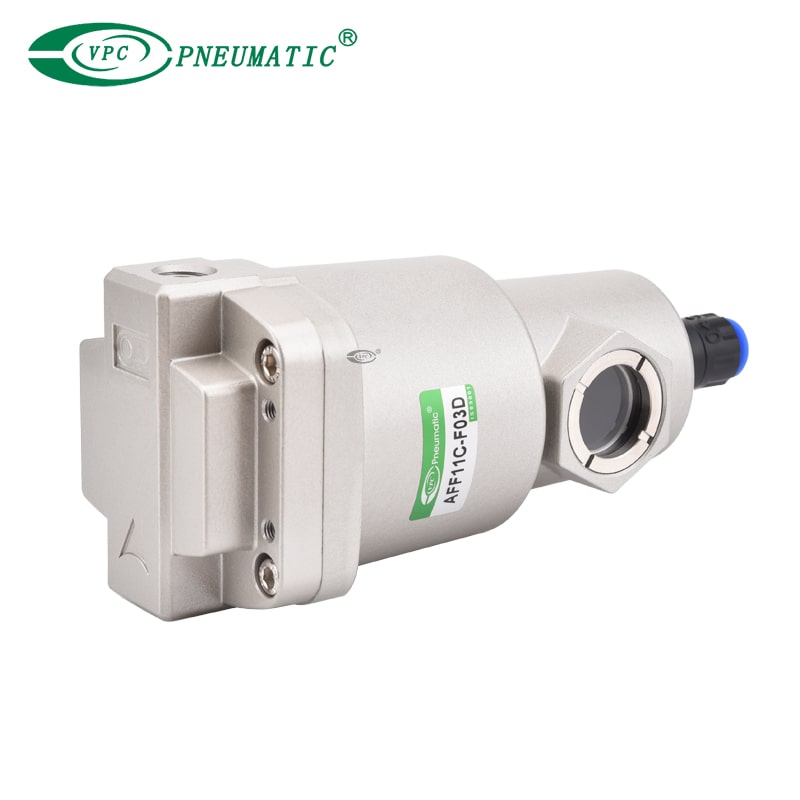

ตัวกรองสายหลักซีรี่ส์ AFF

AFF Series Main Line Filter เป็นขั้นตอนแรกในรูปแบบการฟอกอากาศ ตัวกรองหยาบ (3 μm) นี้จะช่วยขจัดสิ่งแปลกปลอมและหยดเพื่อปกป้องเครื่องเป่าปลายน้ำและยืดอายุของตัวกรองที่แม่นยำยิ่งขึ้น หน่วยได้รับการบริการอย่างง่ายดายและองค์ประกอบที่สกปรกสามารถกำจัดได้ในขณะที่จัดการเฉพาะชามตัวกรอง

รุ่น：
aff8c-f04d-t
ยี่ห้อ：
VPC Pneumatic

สื่อการทำงาน：	อัดอากาศ
คะแนนการกรอง：	3 µm (ประสิทธิภาพการกรอง: 99%)
สูงสุดความกดดันจากการทำงาน：	1.0mpa
อุณหภูมิในการทำงาน：	5 ถึง 60 ℃
สถานะห้องว่าง:



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

■ คุณสมบัติผลิตภัณฑ์

การกรองอนุภาค, การกำจัดหยดหยาบ

1. ตัวคั่นน้ำกรอง AFF สามารถกำจัดสิ่งสกปรกเช่นน้ำมันน้ำและสิ่งแปลกปลอมจากอากาศอัด มันสามารถปรับปรุงประสิทธิภาพของเครื่องอบแห้งดาวน์สตรีมขยายระยะเวลาทดแทนขององค์ประกอบตัวกรองความแม่นยำและป้องกันความล้มเหลวของอุปกรณ์

2. การเชื่อมต่อแบบแยกส่วนที่มีความสามารถ aff2c ~ 22c/aff37b, 75b/aff75a ~ 220a

3. ตัวบ่งชี้อายุการใช้งานองค์ประกอบเสริม

4. ขนาดพอร์ตที่มีอยู่: 1/8 'ถึง 2 ' (RC, NPT หรือ G)

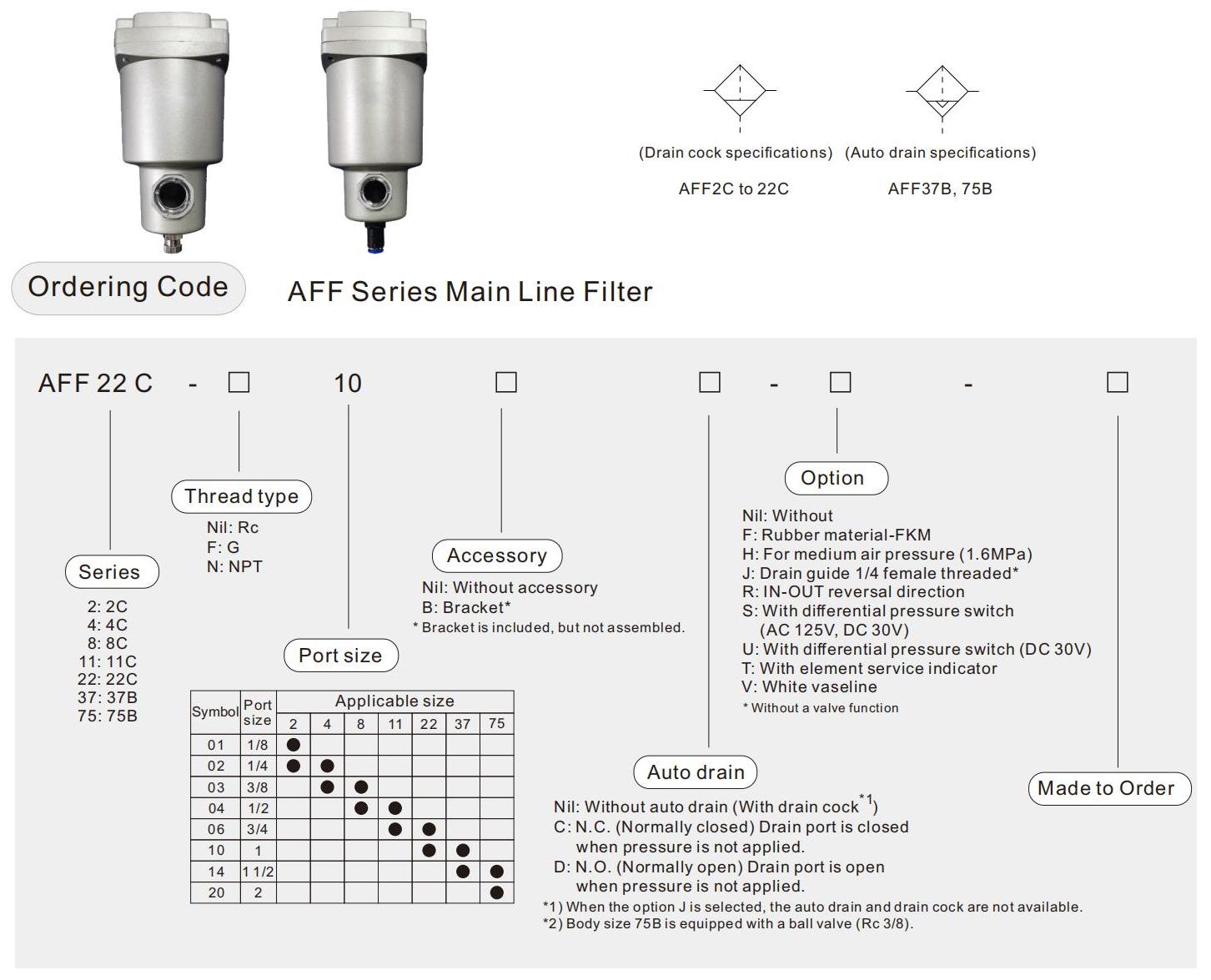

■ สัญลักษณ์

ตัวคั่นตัวคั่นน้ำ

ข้อกำหนดผลิตภัณฑ์

สื่อการทำงาน	อัดอากาศ
สูงสุด แรงกดดันในการทำงาน ^*1	1.0mpa
นาที. แรงกดดันในการทำงาน ^*2	0.05mpa
ความดันพิสูจน์	1.5mpa
อุณหภูมิในการทำงาน	5 ถึง 60 ℃
การจัดอันดับการกรอง	3 µm (ประสิทธิภาพการกรอง: 99%)
ระยะเวลาการแทนที่องค์ประกอบ	2 ปี ^*1 หรือเมื่อแรงดันตกถึง 0.1MPA

*1) ความดันในการทำงานสูงสุดของ AFF75A ถึง AFF220A คือ 0.97 MPa และ ระยะเวลาการแทนที่องค์ประกอบคือเมื่อแรงดันลดลงถึง 0.1 MPa หรือหลังการดำเนินการ 1 ปี

*2) ด้วยการระบายอัตโนมัติ: 0.1 MPa (ไม่มีประเภท) หรือ 0.15 MPa (ประเภท NC)

สามารถขจัดสิ่งสกปรกเช่นน้ำมันน้ำและสิ่งแปลกปลอมในอากาศอัดและสามารถปรับปรุงการทำงานของเครื่องเป่าในปลายน้ำขยายระยะเวลาการแทนที่ขององค์ประกอบตัวกรองความแม่นยำและป้องกันปัญหากับอุปกรณ์

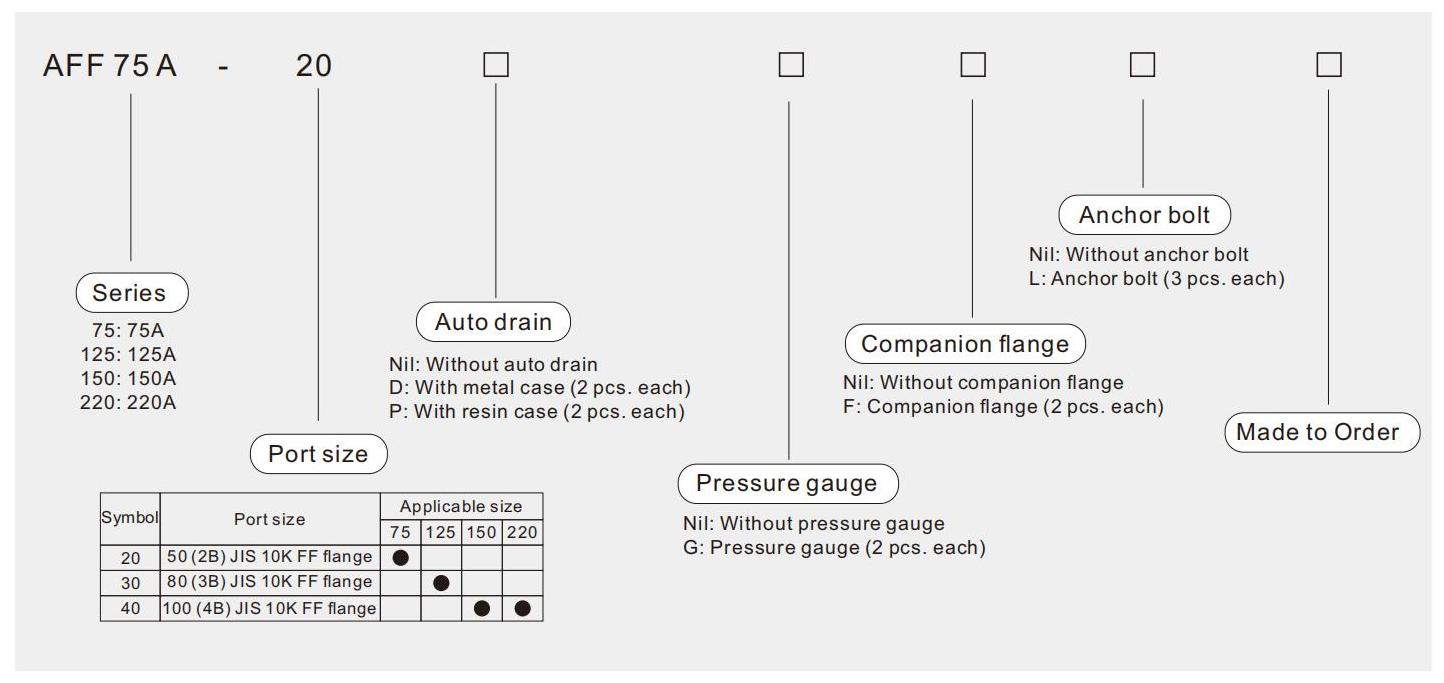

แบบอย่าง		ข้อมูลจำเพาะ				หมายเลขชิ้นส่วนอุปกรณ์เสริม (ตัวเลือก)			อะไหล่
การดำเนินการด้วยตนเอง	ท่อระบายน้ำอัตโนมัติ	พลังงานคอมเพรสเซอร์ (ประมาณ)	อัตราการไหล	ขนาดพอร์ต	น้ำหนัก	ชุดประกอบวงเล็บ	มาตรวัดความดัน (2pcs.)	หน้าแปลนคู่หู (2pcs.)	การประกอบองค์ประกอบ
aff2c-01- □	aff2c-01d- □	2.2kw	300L/นาที	1/8	0.38kg	AM-BM101	-	-	aff-el2b
aff2c-02- □	aff2c-02d- □			1/4
aff4c-02- □	aff4c-02d- □	3.7kW	750L/นาที	1/4	0.55kg	AM-BM102			aff-el4b
aff4c-03- □	aff4c-03d- □			3/8
aff8c-03- □	aff8c-03d- □	7.5kW	1500L/นาที	3/8	0.9kg	AM-BM103			aff-el8b
aff8c-04- □	aff8c-04d- □			1/2
aff11c-04- □	aff11c-04d- □	11kW	2200L/นาที	1/2	1.4kg	AM-BM104			aff-el11b
aff11c-06- □	aff11c-06d- □			3/4
aff22c-06- □	aff22c-06d- □	22kW	3700L/นาที	3/4	2.1 กิโลกรัม	AM-BM105			aff-el22b
aff22c-10- □	aff22c-10d- □			1
aff37b-10- □	aff37b-10d- □	37kW	6000L/นาที	1	4.2 กิโลกรัม	BM56			aff-el37b
aff37b-14- □	aff37b-14d- □			1 1/2
aff75b-14- □	aff75b-14d- □	75kW	12000L/นาที	1 1/2	10.5 กิโลกรัม	BM57			aff-el75b
aff75b-20- □	aff75b-20d- □			2
aff75a-20- □	aff75a-20d- □	75kW	12400L/นาที	2B หน้าแปลน	50 กิโลกรัม	-	G46-15-02	50 (2B) JIS 10K FF	EC700-003N
aff125a-30- □	aff125a-30d- □	110 ถึง 125kW	23700L/นาที	3B หน้าแปลน	52 กิโลกรัม			80 (3B) JIS 10K FF	EC700-003N
Aff150a-40- □	aff150a-40d- □	150kW	30000L/นาที	หน้าแปลน 4b	72 กิโลกรัม			100 (4B) JIS 10K FF	EC800-003N
AFF220A-40- □	AFF220A-40D- □	180 ถึง 220kW	45000L/นาที	หน้าแปลน 4b	87 กิโลกรัม			100 (4B) JIS 10K FF	EC900-003N
