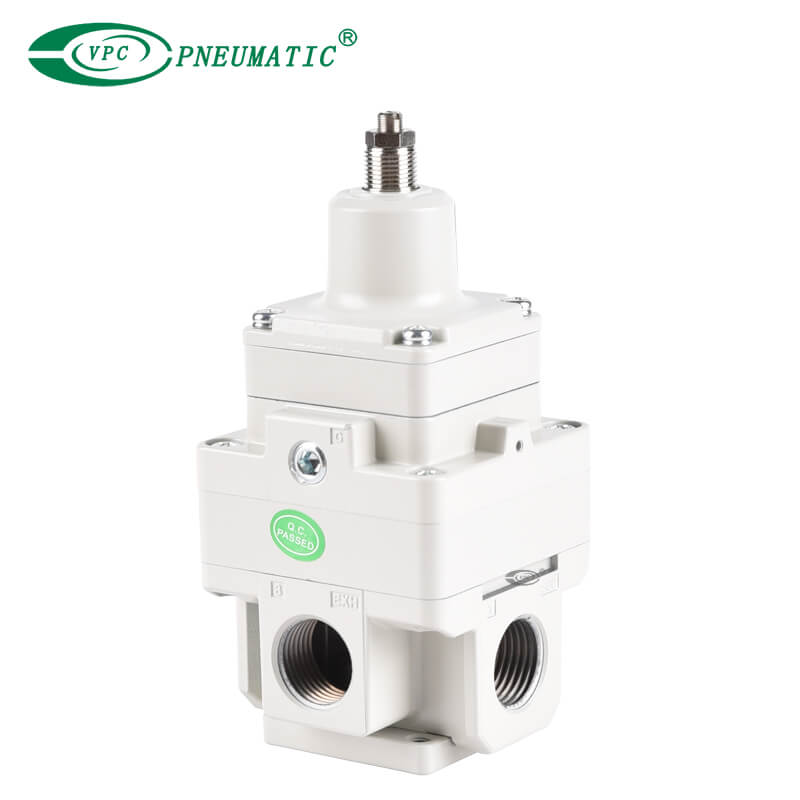

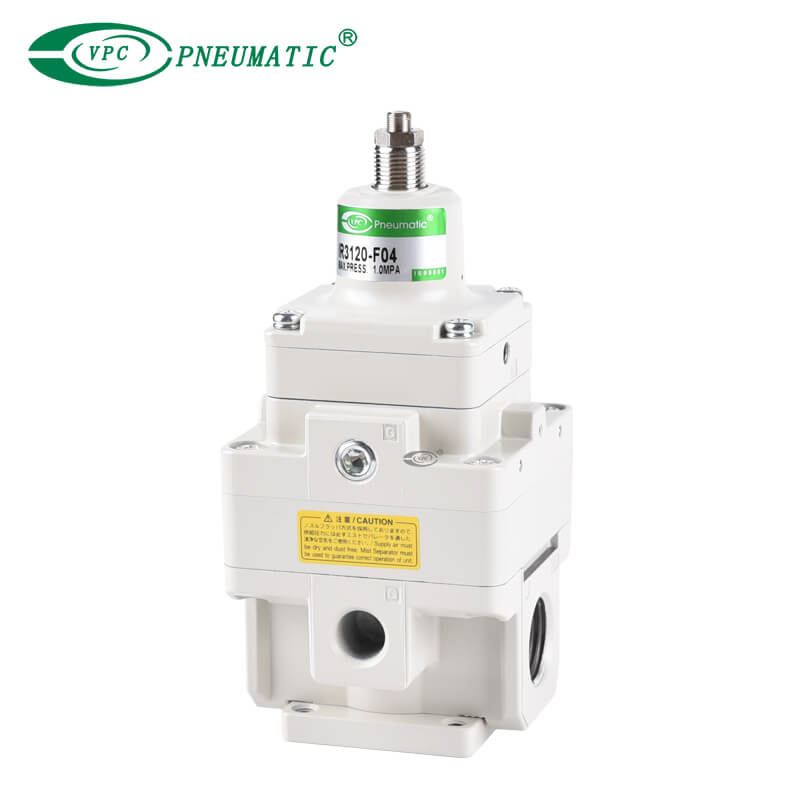

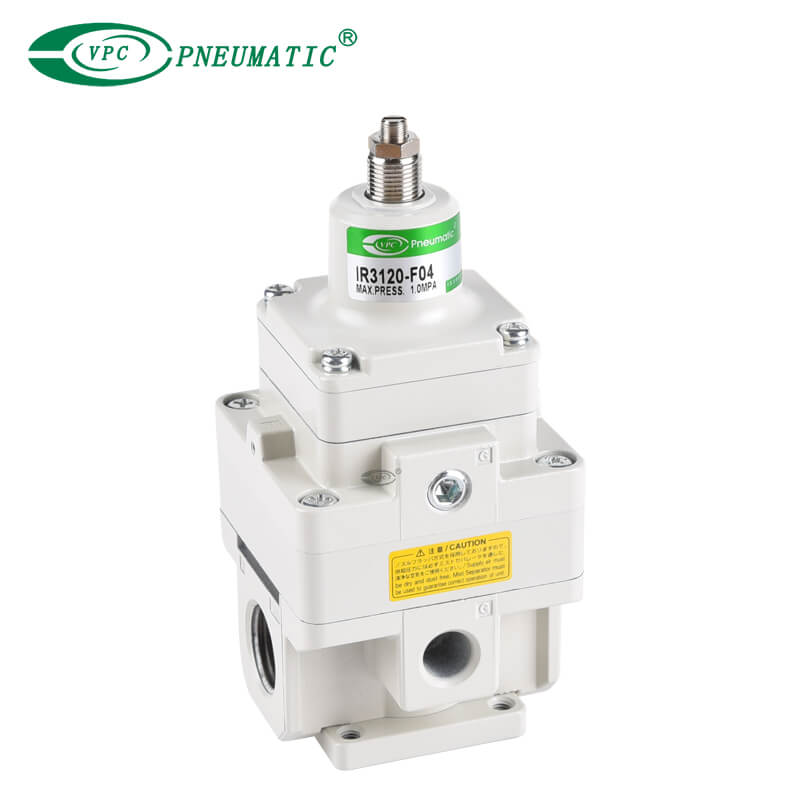

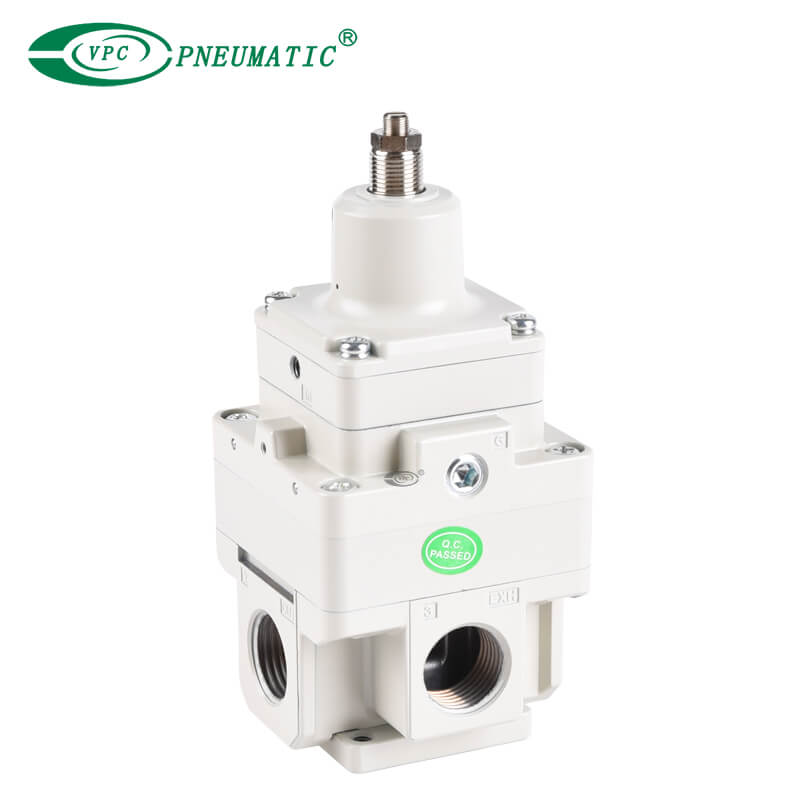

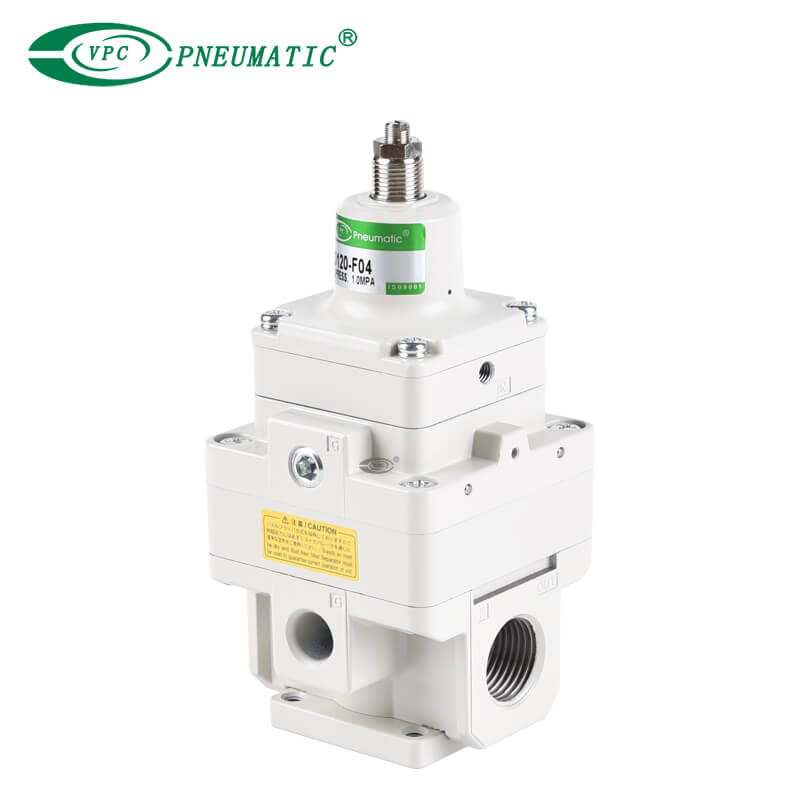

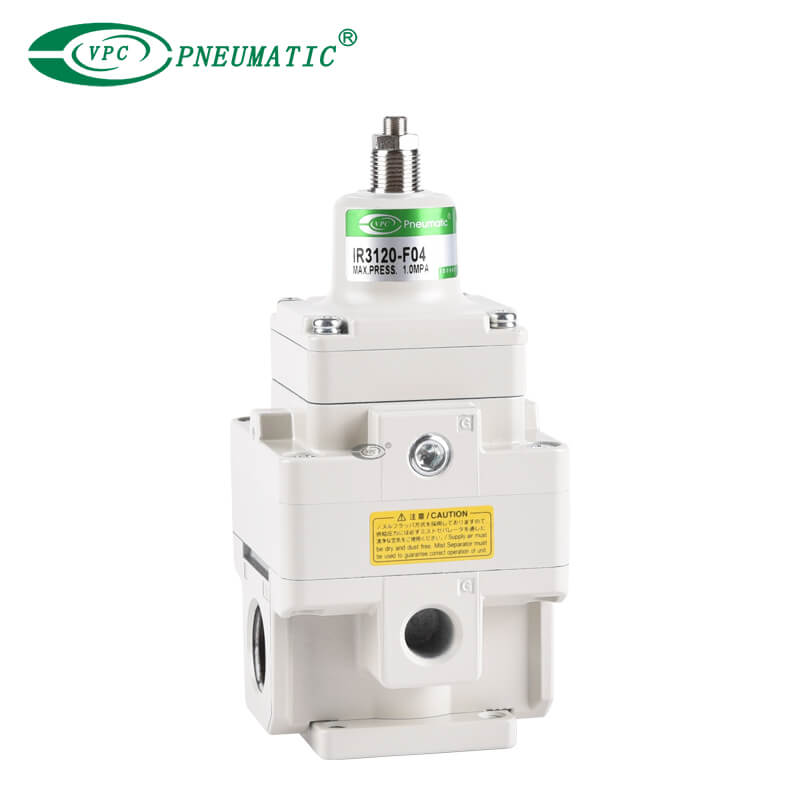

คุณสมบัติของผลิตภัณฑ์
1. การควบคุมแรงดันที่แม่นยำและมีเสถียรภาพ โดยไม่ขึ้นกับความผันผวนของแรงดัน การไหล และอุณหภูมิ
2. ขยายช่วงแรงดันสูงสุด 0.8 MPa
3. เพิ่มความไว 0.2% FS
4. สูงสุดอัตราการไหลสูงถึง 6,000 ลิตร/นาที
5. เกจวัดแรงดันสามารถติดตั้งได้ที่ด้านหน้าและด้านหลัง และสามารถใช้ร่วมกับ FRL ผสมกันแบบใดก็ได้หน่วย
6. คุณลักษณะการระบายแรงดันที่ดีเยี่ยมเพื่อรักษาแรงดันให้คงที่ในกรณีที่ของเหลวไหลย้อนกลับ
7. หน่วยงานกำกับดูแลสร้างขึ้นจากวัสดุคุณภาพสูง เช่น โลหะผสมสังกะสี ช่วยให้มั่นใจได้ถึงความทนทานและอายุการใช้งานยาวนานในสภาพแวดล้อมต่างๆ
8. เหมาะสำหรับระบบอัตโนมัติทางอุตสาหกรรม เครื่องมือวัด และการควบคุมกระบวนการ
รายละเอียดสินค้า
| แบบอย่าง | ประเภทพื้นฐาน | ชนิดใช้ลม | |||
| IR10□0 | IR20□0 | IR30□0 | IR2120 | IR3120 | |
| สื่อการทำงาน | อากาศ | ||||
| สูงสุดความกดดันจากการทำงาน | 1.0MPa | ||||
| นาที.ความกดดันจากการทำงาน*1) | ตั้งค่าความดัน + 0.05MPa | ตั้งค่าความดัน + 0.1 เมกะปาสคาล | ตั้งค่าความดัน +0.05เมกะปาสคาล | ตั้งค่าความดัน + 0.1 เมกะปาสคาล | |
| กำหนดช่วงแรงดัน | IR1000: 0.005 ถึง 0.2MPa IR1010: 0.01 ถึง 0.4MPa IR1020: 0.01 ถึง 0.8MPa | IR2000: 0.005 ถึง 0.2MPa IR2010: 0.01 ถึง 0.4MPa IR2020: 0.01 ถึง 0.8MPa | IR3000: 0.01 ถึง 0.2MPa IR3010: 0.01 ถึง 0.4MPa IR3020: 0.01 ถึง 0.8MPa | 0.01 ถึง 0.8MPa | 0.01 ถึง 0.8MPa |
| แรงดันสัญญาณอินพุต*2) | — | 0.01 ถึง 0.8MPa | 0.01 ถึง 0.8MPa | ||
| ความไว*3) | ภายใน 0.2% ของช่วงเต็ม | ||||
| การทำซ้ำ*3) | ภายใน ± 0.5% ของช่วงเต็ม | ||||
| ความเป็นเชิงเส้น*4) | — | ภายใน ± 1% ของช่วงเต็ม | |||
ปริมาณการใช้อากาศ*5) (ที่ความดันจ่าย 1.0MPa) | 4.4 ลิตร/นาที (ANR) หรือน้อยกว่า | 4.4 ลิตร/นาที (ANR) หรือน้อยกว่า | 11.5 ลิตร/นาที (ANR) หรือน้อยกว่า | 4.4 ลิตร/นาที (ANR) หรือน้อยกว่า | 11.5 ลิตร/นาที (ANR) หรือน้อยกว่า |
| ขนาดพอร์ต | RC1/8 | RC1/4 | RC1/4,3/8,1/2 | RC1/4 | RC1/4,3/8,1/2 |
| ระดับความดัน | Rc1/8 (2 แห่ง) | ||||
| อุณหภูมิในการทำงาน | -5 ถึง 60°C (ไม่เป็นน้ำแข็ง) | ||||
*1) โดยมีสภาวะไม่มีการไหลที่ด้านเอาท์พุตอย่าลืมรักษาแรงดันส่วนต่างขั้นต่ำไว้ร่วมกับแรงดันที่ตั้งไว้ 0.05 MPa สำหรับซีรี่ส์ IR1000 และ IR2000 และ 0.1 MPa สำหรับซีรี่ส์ IR3000
*2) ใช้ได้กับประเภทที่ทำงานด้วยลม IR2120 และ IR3120 เท่านั้นยกเว้นประเภทพื้นฐาน
*3) ค่าคุณลักษณะจะขึ้นอยู่กับเงื่อนไขที่คุณลักษณะอื่นๆ เช่น การเปลี่ยนแปลงทางโลก และการเปลี่ยนแปลงของอุณหภูมิ ไม่รวมอยู่ด้วย
*4) บ่งชี้ความเป็นเส้นตรงของแรงดันเอาต์พุตเทียบกับแรงดันสัญญาณอินพุต
*5) โดยปกติอากาศจะถูกระบายออกสู่บรรยากาศจากรูไล่อากาศหรือช่องระบายอากาศ
| คำอธิบาย | หมายเลขชิ้นส่วน | ||||||||
| IR1000 | IR1010 | IR1020 | IR2000 | ไออาร์2010 | IR2020/2120 | IR3000 | IR3010 | IR3020/3120 | |
| วงเล็บ | P36201023 | P36202028 | P362030-20* | ||||||
| เกจวัดความดัน (Rc, G) | G33-2-01 | G33-4-01 | G33-10-01 | G43-2-01 | G43-4-01 | G43-10-01 | G43-2-01 | G43-4-01 | G43-10-01 |
* ตัวยึดและสกรูยึดสองตัว (M5 x 35) หากต้องการติดตั้งฉากยึด ให้ถอดสกรูตัวกล้องสองตัว (M5 x 30) บนแผ่นป้ายชื่อที่อยู่ฝั่งตรงข้ามออก แล้วเปลี่ยนสกรูสองตัวที่ยึดติดไว้กลับคืน สกรูยึดขายึด (M5 x 35)
| คำอธิบาย | รุ่นที่ใช้งานได้ | ||
| IR10□0-□01□-X170 | IR2□□0-□02□-X170 | IR3□□0-□□□-X170 | |
| ①ตัวกรองอากาศ | AF20-A | AF30-A | AF40-A |
| ②เครื่องแยกหมอก | AFM20-A | AFM30-A | เอเอฟเอ็ม40-เอ |
| 3.อินเทอร์เฟซ | Y200-A | Y300-A | Y400-A |
| ④อินเทอร์เฟซพร้อมขายึด | Y200T-A | Y300T-A | Y400T-A |
* อะแดปเตอร์โมดูลาร์ที่แนบมากับสินค้าสั่งทำ (IR□□□□-□□-X170) จัดส่งพร้อมกันแต่ไม่ได้ประกอบ
