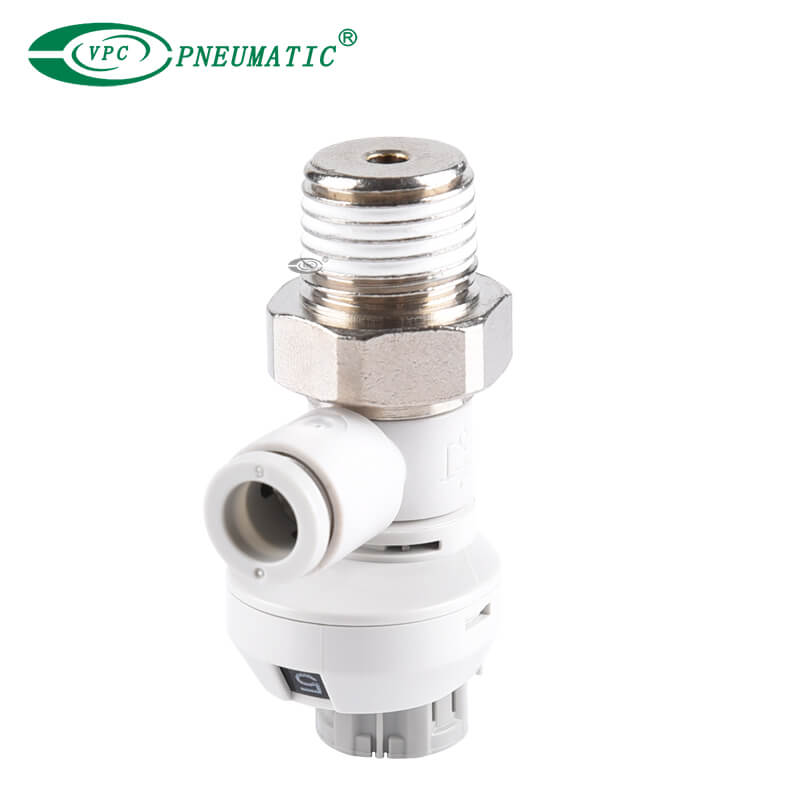

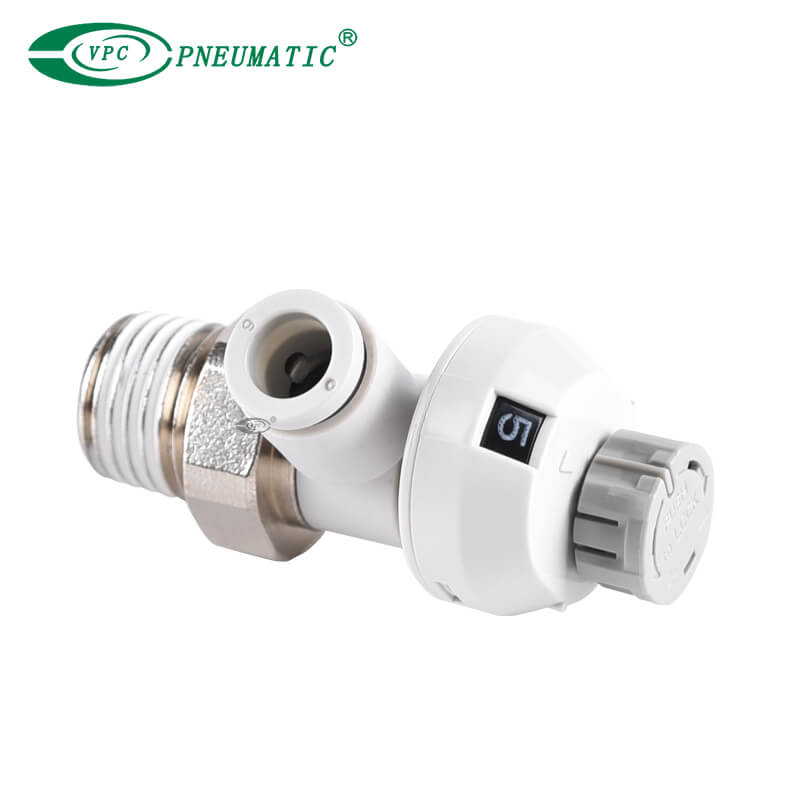

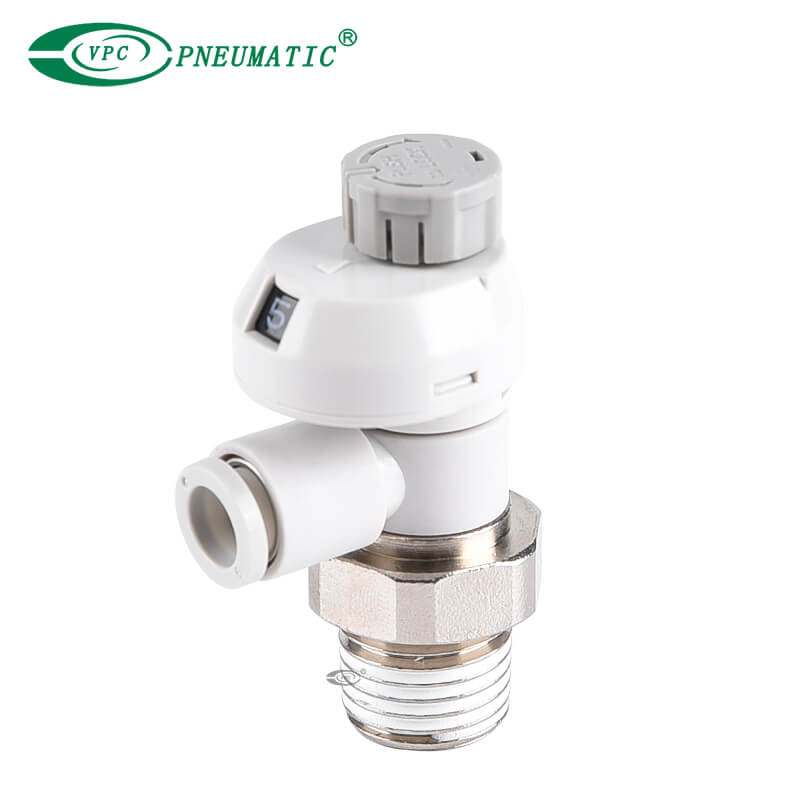

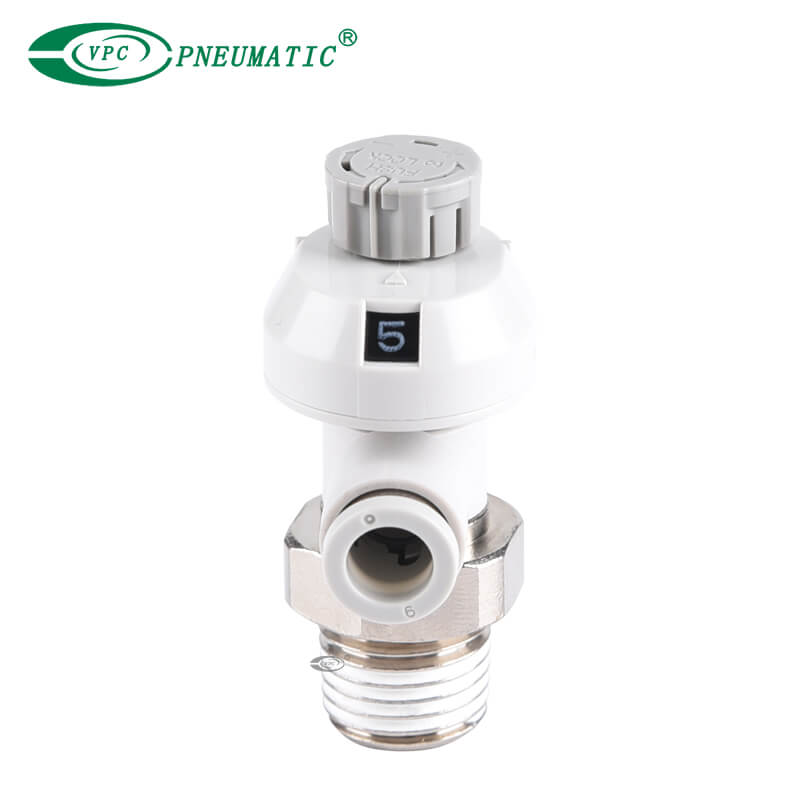

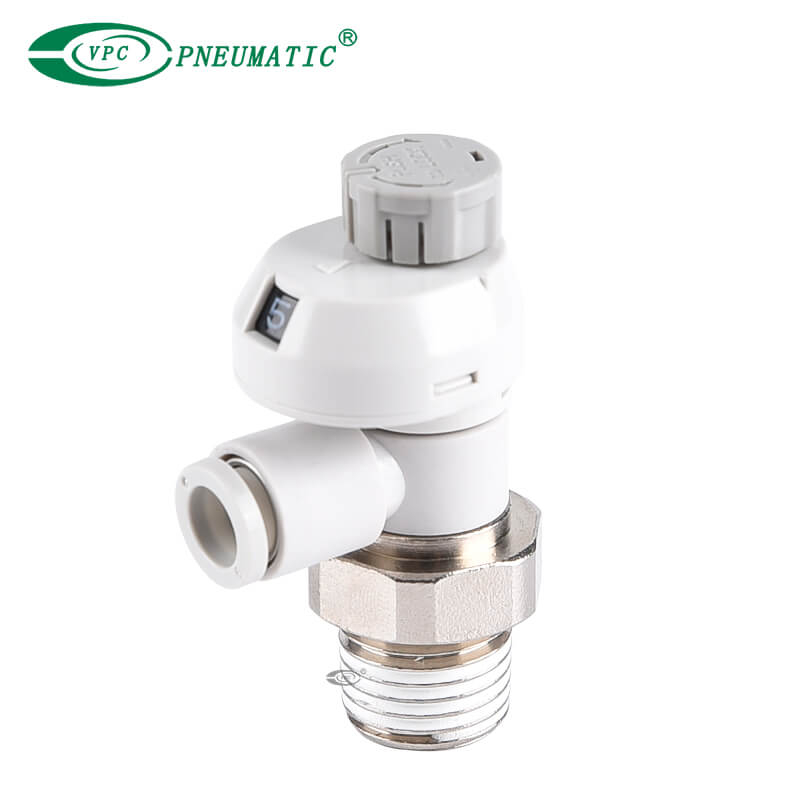

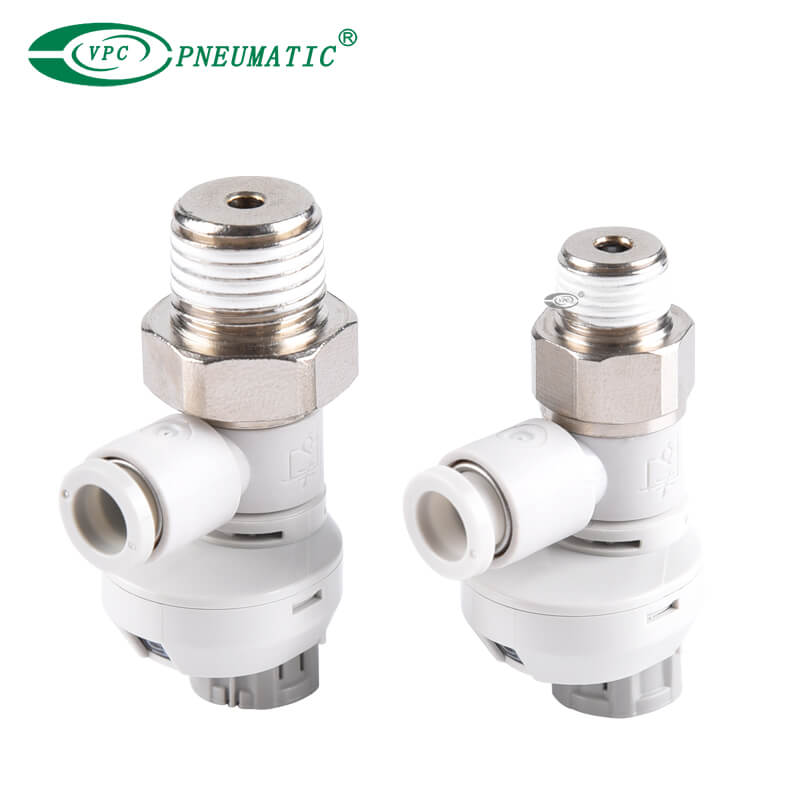

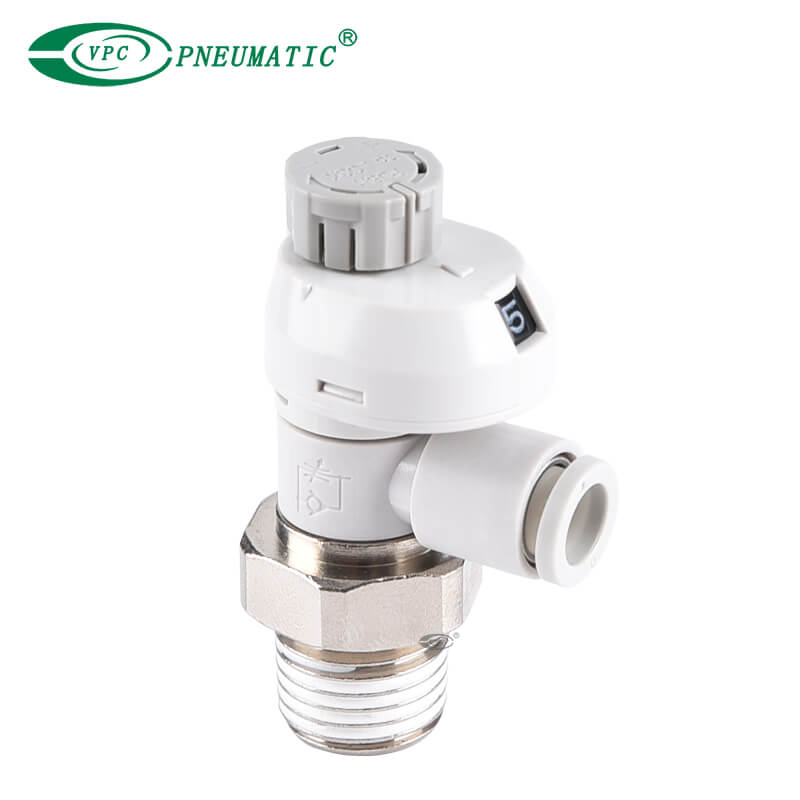

AS2201FS-02-06S
VPC Pneumatic
สื่อการทำงาน: | |
---|---|
พิมพ์: | |
ประเภทเธรด: | |
การรับประกันคุณภาพ: | |
สถานะห้องว่าง: | |
คำอธิบายผลิตภัณฑ์
1. การบ่งชี้เชิงตัวเลขของการหมุนลูกบิดอัตราการไหลช่วยลดเวลาการตั้งค่าการไหลและการตั้งค่าข้อผิดพลาด
2. 4 ทิศทางหน้าต่างตัวบ่งชี้ให้การมองเห็นที่ดีขึ้น, 0 °, 90 °, 180 °, 270 °
3. ปุ่มกดแบบแรงล็อคขนาดใหญ่ขึ้นง่ายต่อการหมุนลูกบิดขนาดใหญ่ง่ายต่อการปรับเปลี่ยนที่ดี และการทำเครื่องหมายของเครื่องหมาย 90 °ทุกครั้งช่วยให้การทำงานได้ง่ายขึ้น
4. การปรับปรุงความสามารถในการทำซ้ำของอัตราการไหล ตำแหน่งลูกบิดที่มั่นคงเมื่อปิดอย่างเต็มที่ (ไม่มีอัตราการไหล) บนหน้าสัมผัส
stopper (stopper หมุน) การเปลี่ยนแปลงอัตราการไหลน้อยที่สุดระหว่างการหมุนของลูกบิด
5. อุปกรณ์สัมผัสเดียวทำให้ง่ายต่อการแทรกและถอดหลอดออก
ข้อกำหนดผลิตภัณฑ์
สื่อการทำงาน | อากาศ |
ความดันพิสูจน์ | 1.5 MPa |
แรงกดดันในการทำงาน | 1 MPa |
นาทีความดันทำงาน | 0.1 MPa |
อุณหภูมิในการทำงาน | -5 ถึง 60 ℃ (ไม่มีการแช่แข็ง) |
วัสดุท่อที่ใช้งานได้ | ไนลอน, ไนลอนอ่อน, โพลียูรีเทน, FEP, PFA |
* ใช้ความระมัดระวังเกี่ยวกับค่าสูงสุด ความดันในการทำงานเมื่อใช้ท่อไนลอนอ่อนหรือท่อโพลียูรีเทน

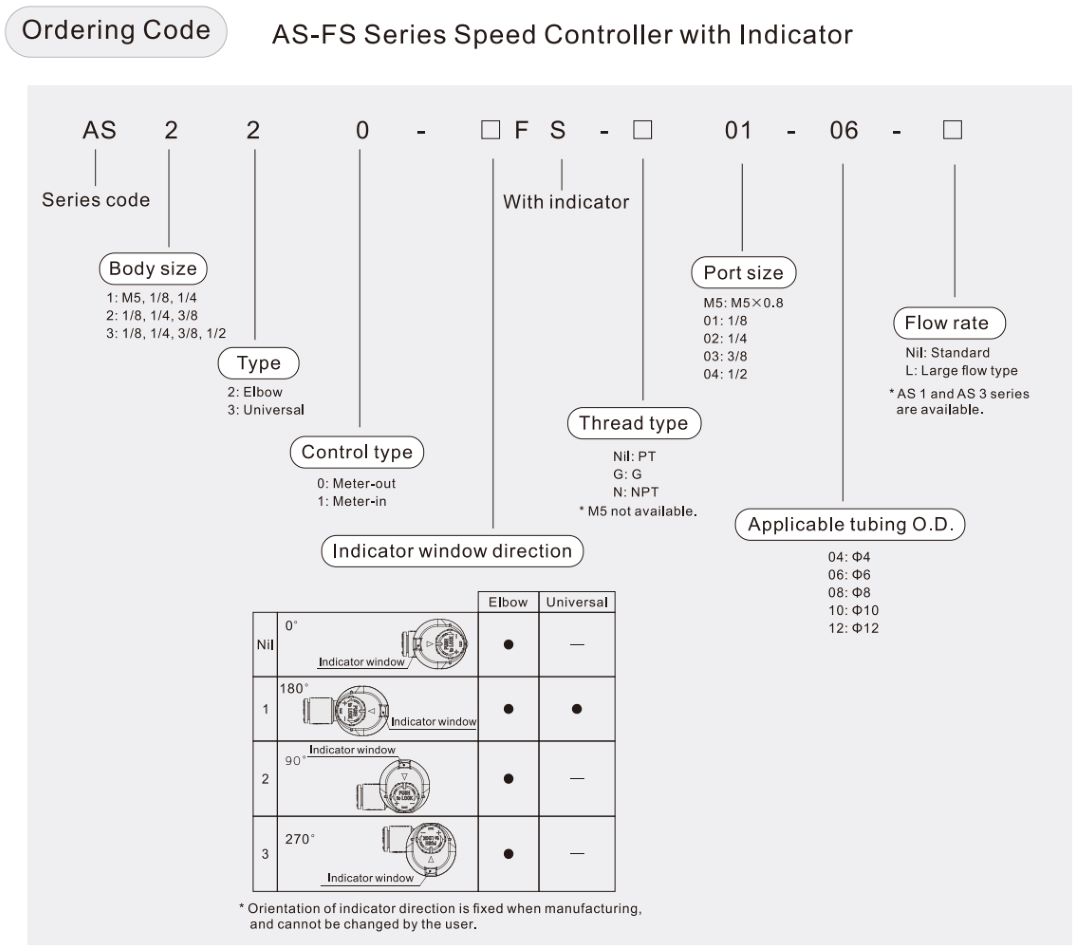

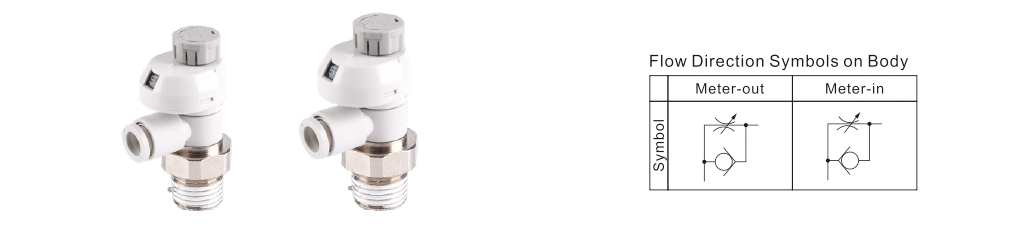

■ รุ่น
แบบอย่าง | ขนาดพอร์ต | วิธีการปิดผนึก | ท่อ OD ที่ใช้งานได้ | สูงสุด จำนวน การหมุน | |||||
ขนาดตัวชี้วัด | |||||||||
4 | 6 | 8 | 10 | 12 | |||||
AS1 □□ 1FS □ -M5 □ | m5x0.8 | ปิดผนึกปะเก็น | ● | ● | ● | 8 | |||
AS1 □□ 1FS □ -U10/32 □ | 10-32UNF | ● | ● | ● | |||||
AS2 □□ 1FS □-□ 01 | r npt | 1/8 | ยาแนว | ● | ● | ● | ● | 10 | |
AS2 □□ 1FS □-□ 02 | 1/4 | ● | ● | ● | ● | ||||
AS3 □□ 1FS □-□ 02 | 1/4 | ● | ● | ● | |||||
AS3 □□ 1FS □-□ 03 | 3/8 | ● | ● | ● | |||||
AS4 □□ 1FS □-□ 04 | 1/2 | ● | ● | ||||||
AS2 □□ 1FS □ -G01 | G | 1/8 | หน้าซีล | ● | ● | ● | ● | ||
AS2 □□ 1FS □ -G02 | 1/4 | ● | ● | ● | ● | ||||
AS3 □□ 1FS □ -G02 | 1/4 | ● | ● | ● | ● | ||||
AS3 □□ 1FS □ -G03 | 3/8 | ● | ● | ● | ● | ||||
AS4 □□ 1FS □ -G04 | 1/2 | ● | ● |
*1. ประเภท 'โดยไม่มียาแนว ' สามารถเลือกเป็นตัวเลือกมาตรฐาน
*2. เฉพาะท่อโพลียูรีเทนเท่านั้นที่ใช้ได้กับ 2
*3. มีความแตกต่างในอัตราจริงเช่นเดียวกับหน้าต่างตัวบ่งชี้มากกว่าจำนวนการหมุนสูงสุดขึ้นอยู่กับแต่ละผลิตภัณฑ์
*4. ประเภทสากลไม่สามารถใช้ได้
■ อัตราการไหลและสื่อกระแสไฟฟ้า
แบบอย่าง | AS1 □□ 1FS-M5 □ | AS2 □□ 1FS-01 | AS2 □□ 1FS-02 | AS3 □□ 1FS | AS4 □□ 1FS | |||||||
ท่อ OD | ขนาดตัวชี้วัด | ф4ф6 | ф4 | ф6ф8ф10 | ф4 ' | ф6 | ф8ф10 | ф6 | ф8 | ф10ф12 | ф10 | ф12 |
ค่า C: Sonic Incursance DM³/(S.BAR) | ไหลฟรี | 0.3 | 0.6 | 0.6 | 1 | 1.3 | 0.5 | 1.6 | 1.7 | 2.5 | 4.4 | 4.8 |
การไหลแบบควบคุม | 0.3 | 0.7 | 0.8 | 0.9 | 1.3 | 2.1 | 2.4 | 3.3 | 4.4 | 4.9 | ||
ค่า B: อัตราส่วนความดันวิกฤต | ไหลฟรี | 0.4 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 | 0.3 | 0.3 | |||
การไหลแบบควบคุม | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 |
* 10-32UNF มีข้อกำหนดเช่นเดียวกับ M5
* ค่า C และ B สำหรับการไหลแบบควบคุมด้วยเข็มที่เปิดอย่างเต็มที่และไหลฟรีด้วยเข็มที่ปิดสนิท

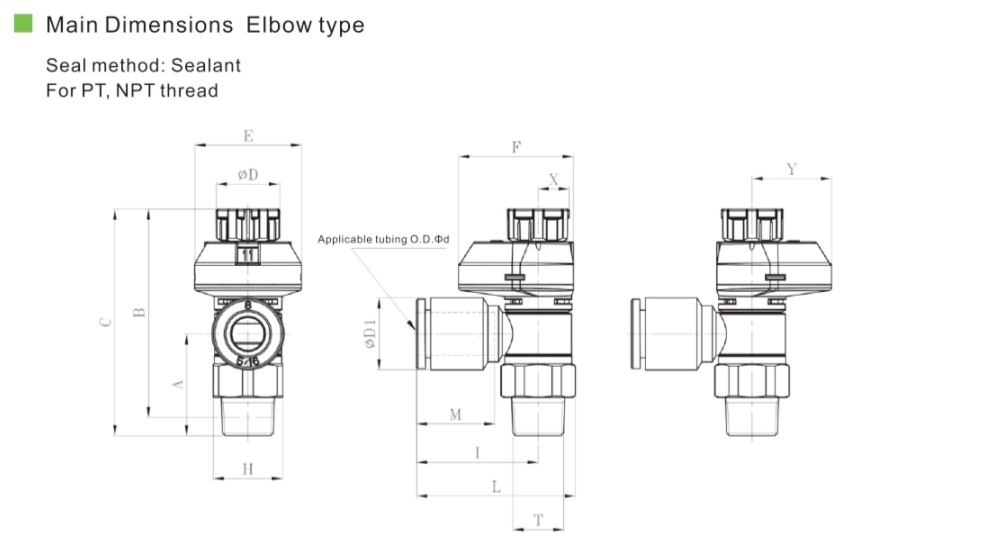

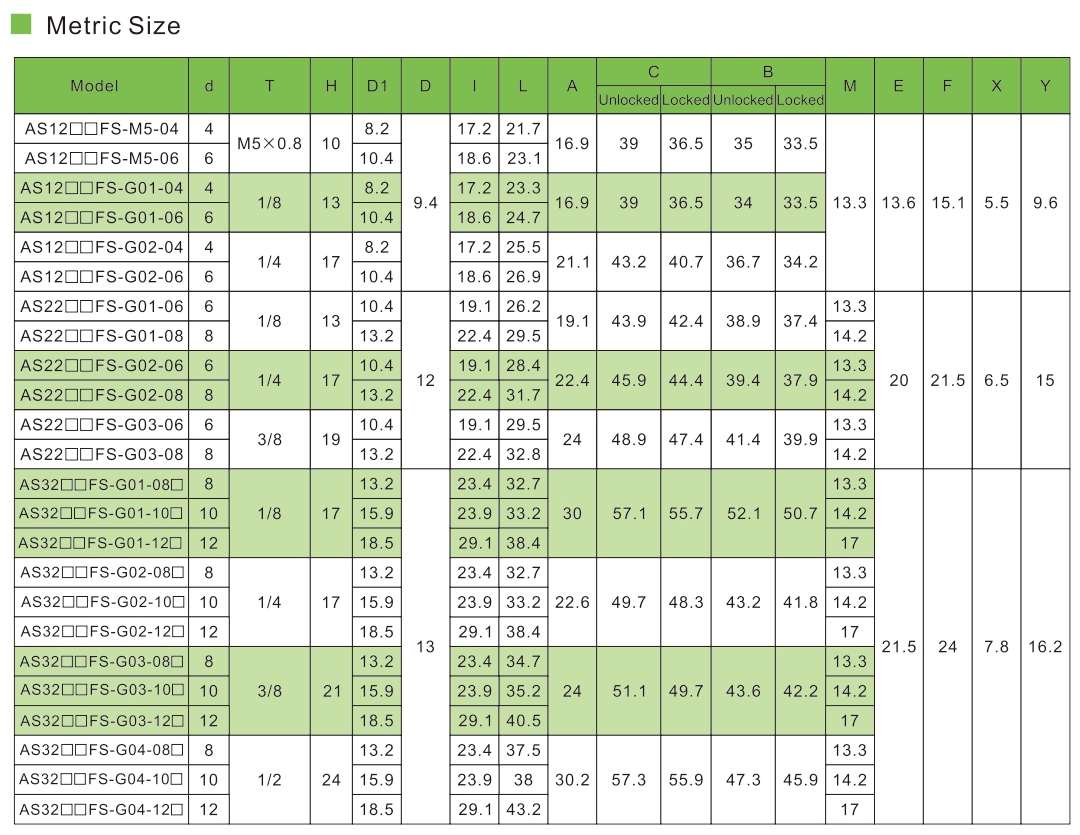

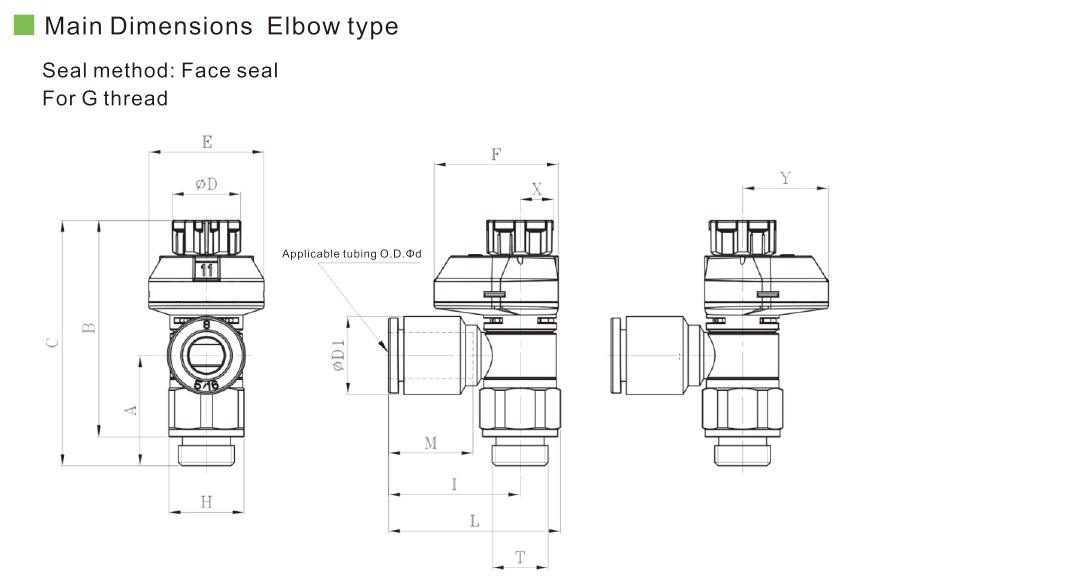

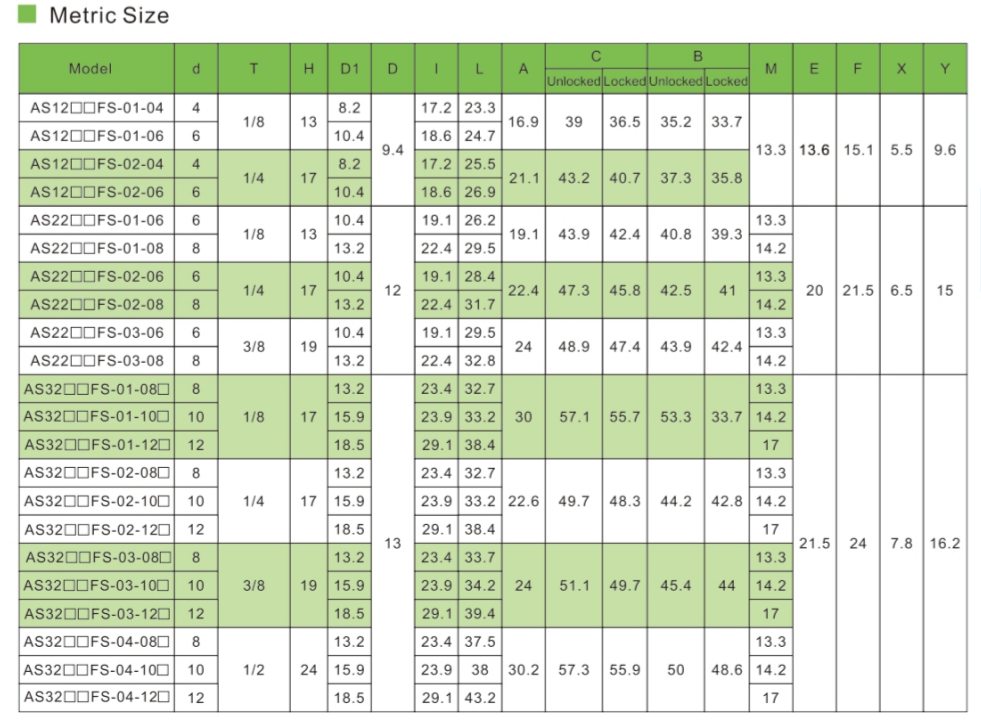

มิติหลัก
