| สื่อการทำงาน： | |
|---|---|
| อุณหภูมิในการทำงาน： | |
| วัสดุ： | |
คำอธิบายผลิตภัณฑ์
■ สัญลักษณ์
ข้อกำหนดผลิตภัณฑ์

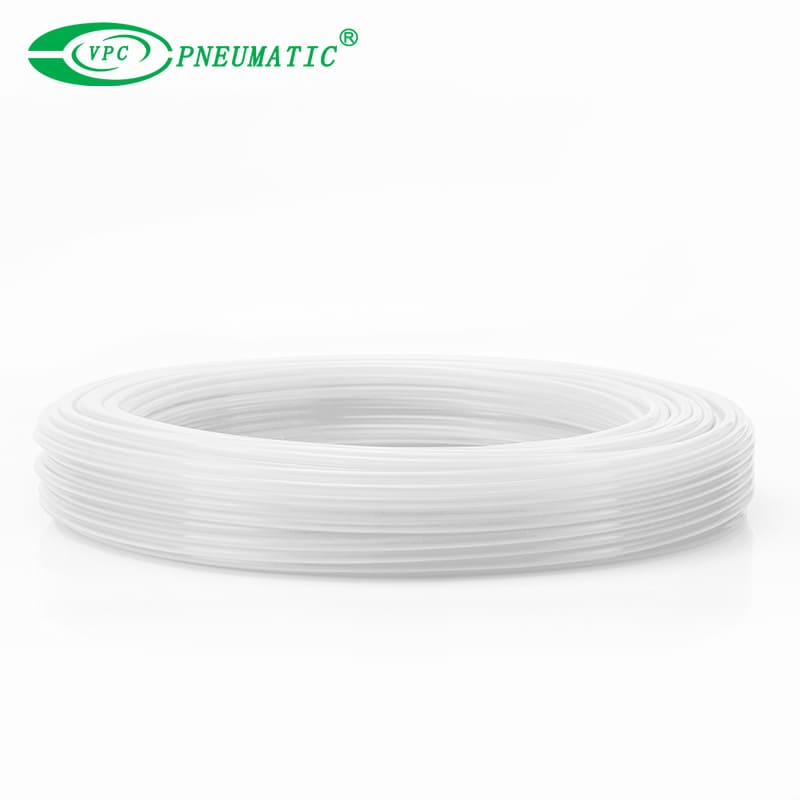

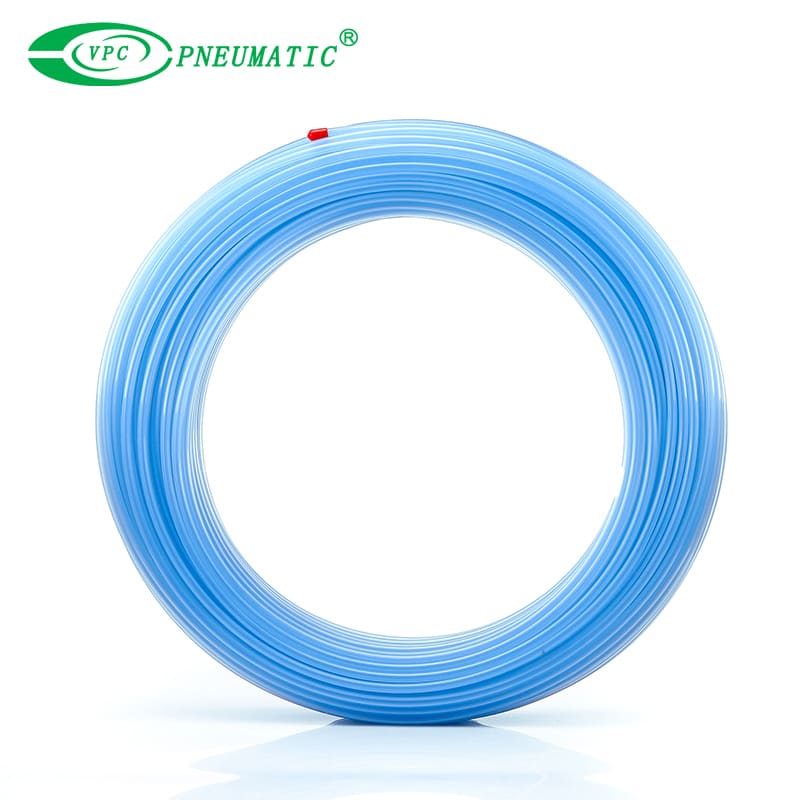

| ชื่อผลิตภัณฑ์ | ท่อเทฟล่อน FEP |
| วัสดุ | เฟ็ป |
| ของเหลว | อากาศ น้ำ ก๊าซเฉื่อย สารเคมีเหลว |
| อุณหภูมิในการทำงาน | -65 ℃ ~ +200 ℃ (อากาศ, ก๊าซเฉื่อย) |
| 0 ℃ ~ +100 ℃ (น้ำ) | |
| ความยาว | 100 / 200 ม./ม้วน |
| ความอดทน | OD3-12 มม. ความอดทนคือ ± 0.1 มม |
| OD14-16 มม. ความอดทนคือ ± 0.15 มม |
* ขนาดและสีอื่นๆ สามารถกำหนดเองได้ กรุณาติดต่อ วีพีซี นิวแมติก
มิติหลัก
| แบบอย่าง | OD × ID (มม.) | อุณหภูมิในการทำงาน (℃) | แรงดันใช้งานสูงสุด (MPa) | รัศมีการดัดขั้นต่ำ (มม.) | ||
| 20 ℃ | 100 ℃ | 200 ℃ | ||||
| FEP0402 | 4 × 2 | -65 ℃ ~ +200 ℃ (อากาศ, ก๊าซเฉื่อย) 0 ℃ ~ +100 ℃ (น้ำ) | 2.3 | 0.85 | 0.4 | 15 |
| FEP0425 | 4 × 2.5 | 1.7 | 0.6 | 0.3 | 20 | |
| FEP0604 | 6 × 4 | 1.5 | 0.55 | 0.3 | 35 | |
| FEP0806 | 8 × 6 | 1 | 0.4 | 0.2 | 60 | |
| FEP1075 | 10 × 7.5 | 1 | 0.4 | 0.2 | 95 | |
| FEP1008 | 10 × 8 | 0.7 | 0.25 | 0.1 | 100 | |
| FEP1209 | 12 × 9 | 1 | 0.4 | 0.2 | 100 | |
| FEP1210 | 12 × 10 | 0.7 | 0.25 | 0.1 | 130 | |
| ก.พ. 1/8 | 3.18 × 2.18 | 1 | 0.4 | 0.2 | 20 | |
| ก.พ. 3/59 | 4.76 × 3.15 | 1.5 | 0.55 | 0.3 | 25 | |
| ก.พ. 1/4 | 6.35 × 3.95 | 1.7 | 0.6 | 0.3 | 35 | |
| กพ.3/8 | 9.53 × 6.33 | 1.5 | 0.55 | 0.3 | 60 | |
| ก.พ. 1/2 | 12.7 × 9.5 | 1 | 0.4 | 0.2 | 95 | |
| FEP3/4 | 19.05 × 15.85 | 0.7 | 0.25 | 0.1 | 220 | |
