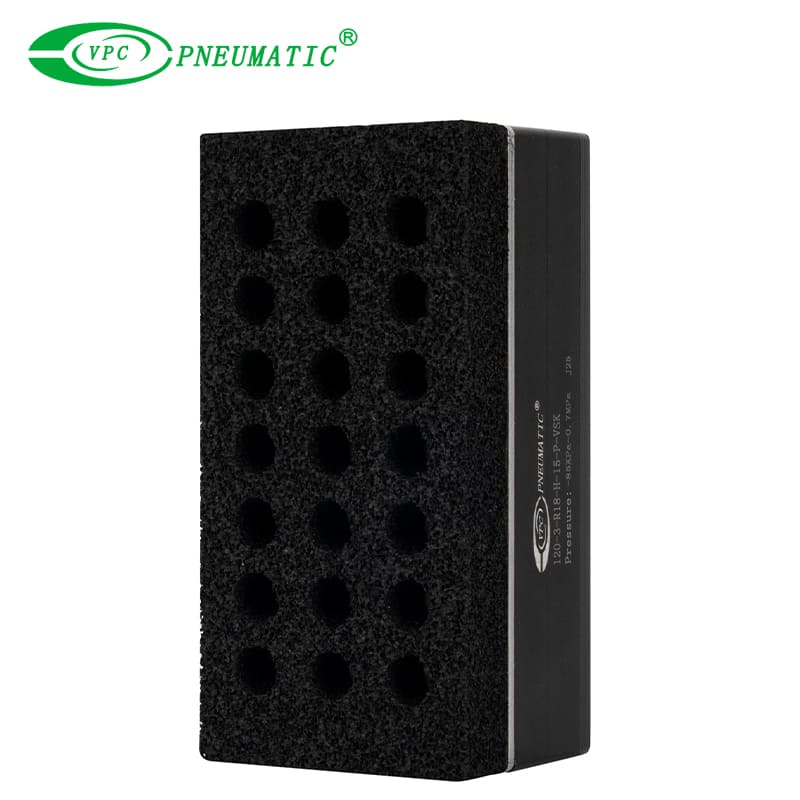

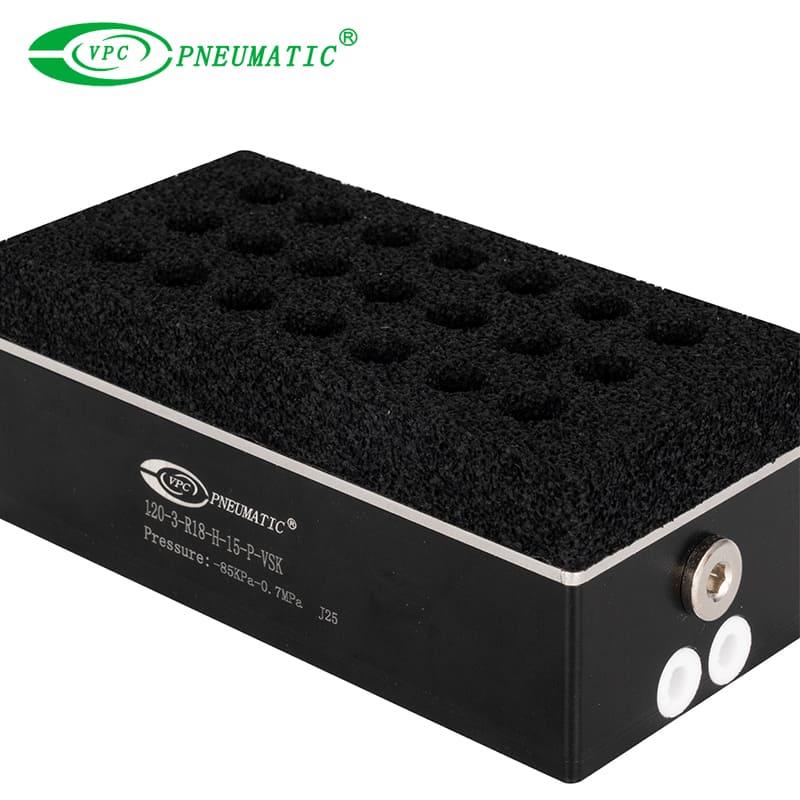

มือจับสุญญากาศโฟม VSK Series

มือจับสุญญากาศโฟม VSK ซีรีส์เป็นอุปกรณ์ดูดสุญญากาศพื้นที่ขนาดใหญ่แบบโมดูลาร์ ออกแบบมาเพื่อการจัดการชิ้นงานต่างๆ อย่างยืดหยุ่น รวมถึงแผ่นโลหะ แผงไม้ กล่องกระดาษ และพื้นผิวที่มีพื้นผิว เช็ควาล์วในตัวและโครงสร้างที่ปรับเปลี่ยนได้ทำให้เหมาะอย่างยิ่งสำหรับการจัดการที่ไม่สม่ำเสมอ มีรูพรุน หรือหลายวัตถุในระบบอัตโนมัติ

รุ่น：
วีเอสเค
ยี่ห้อ：
VPC Pneumatic

เส้นผ่านศูนย์กลางของหัวฉีด ：	0.5, 0.7, 1.0, 1.3, 1.5, 1.8 2.0 มม.
ความดันสูญญากาศ：	ประเภท S: -90 kPa l ประเภท: -48 kPa/-66 kPa
สถานะห้องว่าง:



สอบถาม เพิ่มลงในตะกร้าสอบถาม

คำอธิบายผลิตภัณฑ์

■ คุณสมบัติผลิตภัณฑ์

1. การกำหนดค่าที่ยืดหยุ่นสูง: สามารถติดตั้งเดี่ยวหรือหลายหน่วยได้ขึ้นอยู่กับขนาดและน้ำหนักของชิ้นงาน

2. การออกแบบแบบแยกส่วนเพื่อการบำรุงรักษาที่ง่ายและการเปลี่ยนอย่างรวดเร็ว

3. ปรับแต่งได้ตามเงื่อนไขแอปพลิเคชันเฉพาะและข้อกำหนดของแรงดูด

■ สัญลักษณ์

ถ้วยดูดสูญญากาศนิวเมติก

■ แนวทางแอปพลิเคชัน

ตัวอย่างแอปพลิเคชัน	ประเภทถ้วยดูด	ประเภทฟองน้ำ
ชิ้นงานที่แข็งเช่นแผ่นโลหะ	●	●
รายการที่ยืดหยุ่นเช่นกล่องกระดาษแข็ง	●	●
วัสดุยาวและแบนเช่นแผ่นไม้หรือโปรไฟล์	-	●
พื้นผิวที่ขรุขระหรือโค้ง	-	●
การเก็บชิ้นส่วนเล็ก ๆ หรือรายการที่กระจัดกระจาย	-	●

ข้อกำหนดผลิตภัณฑ์

■ ข้อมูลจำเพาะ

พิมพ์	แบบอย่าง	จำนวน พอร์ตดูด	การใช้อากาศ (l/min)	แรงดูด (n)	น้ำหนัก (กิโลกรัม)	อื่น
ประเภท ถ้วยดูด	316 3R54 W40S-VSK	15	234	190	3.7	อุณหภูมิในการทำงาน: -20 ถึง 80°C การจ่ายอากาศ: อากาศอัดที่แห้งและสะอาด แรงดันการจ่ายสูงสุด: 0.7MPa สูงสุด ระดับสุญญากาศ: -60kPa ระดับเสียง: ต่ำกว่า 70dB(A)
	442 3R54 W40S-VSK	23	234	300	4.7
	530 3R54 W40S-VSK	27	300	350	5.4
	640 3R54 W40S-VSK	33	300	430	6.3
	838 3R54 W40S-VSK	44	510	550	7.7
ชนิดโฟม	316 3R18 H20-VSK	41	234	375	2.7
	442 3R18 H20-VSK	62	234	550	3.3
	530 3R18 H20-VSK	77	300	680	3.7
	640 3R18 H20-VSK	95	300	820	4.2
	838 3R18 H20-VSK	128	510	1090	5

※ค่าการใช้อากาศได้รับการทดสอบที่ 0.7 MPa และคำนวณโดยใช้สมการความดันลดลงเชิงทฤษฎี

※แรงดูดถูกวัดโดยใช้บอร์ดไม้ที่มีรูปร่างที่ -30 kPa สูญญากาศและแรงดันอากาศ 0.5 MPa โดยไม่มีปัจจัยด้านความปลอดภัย

ข้อมูลต่อไปนี้เป็นผลการทดสอบจริงที่ บริษัท ของเราได้รับโดยใช้แผงไม้โปรไฟล์เป็นวัตถุทดสอบที่จัดเตรียมไว้สำหรับการอ้างอิงเท่านั้น

ถ้วยดูดสูญญากาศนิวเมติก

มิติหลัก

จิบสุญญากาศ

แบบอย่าง	L	W	H	H1	H2	X	Y	φd	C
316 3R54 W40S-VSK	316	134	141.4	118.4	68.4	54	40	40	0
442 3R54 W40S-VSK	442	134	141.4	118.4	68.4	54	40	40	90
530 3R54 W40S-VSK	530	134	141.4	118.4	68.4	54	40	40	90
640 3R54 W40S-VSK	640	134	141.4	118.4	68.4	54	40	40	90
838 3R54 W40S-VSK	838	134	141.4	118.4	68.4	54	40	40	90

ถ้วยดูด Venturi

แบบอย่าง	L	W	H	H1	H2	X	Y	A	B	C
316 3R18 H20-VSK	316	134	93	70	20	18	40	7	27	90
442 3R18 H20-VSK	442	134	93	70	20	18	40	7	27	90
530 3R18 H20-VSK	530	134	93	70	20	18	40	7	27	90
640 3R18 H20-VSK	640	134	93	70	20	18	40	7	27	90
838 3R18 H20-VSK	838	134	93	70	20	18	40	7	27	90

แคตตาล็อก PDF
