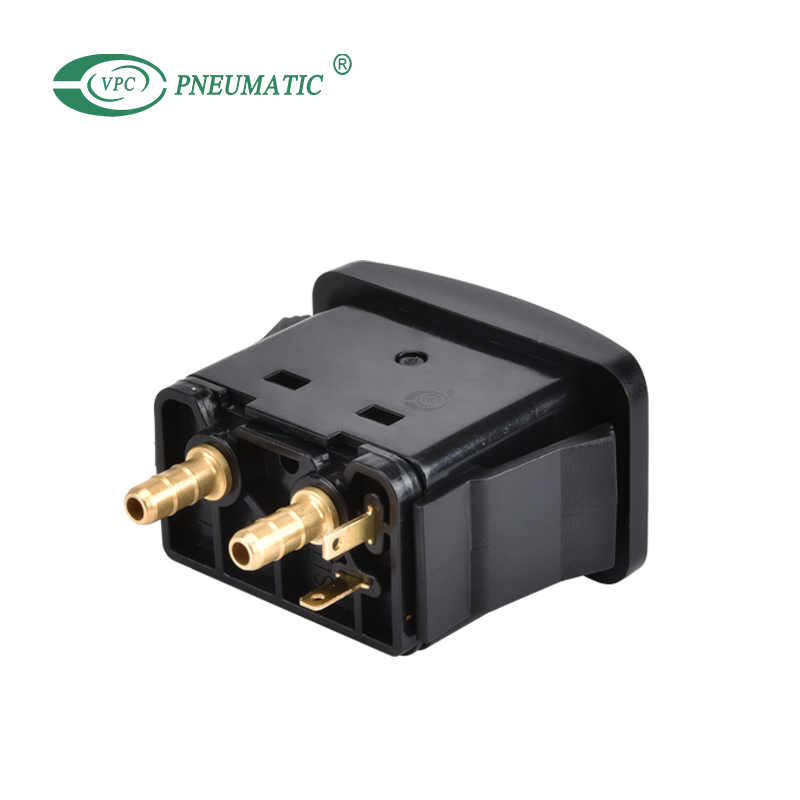

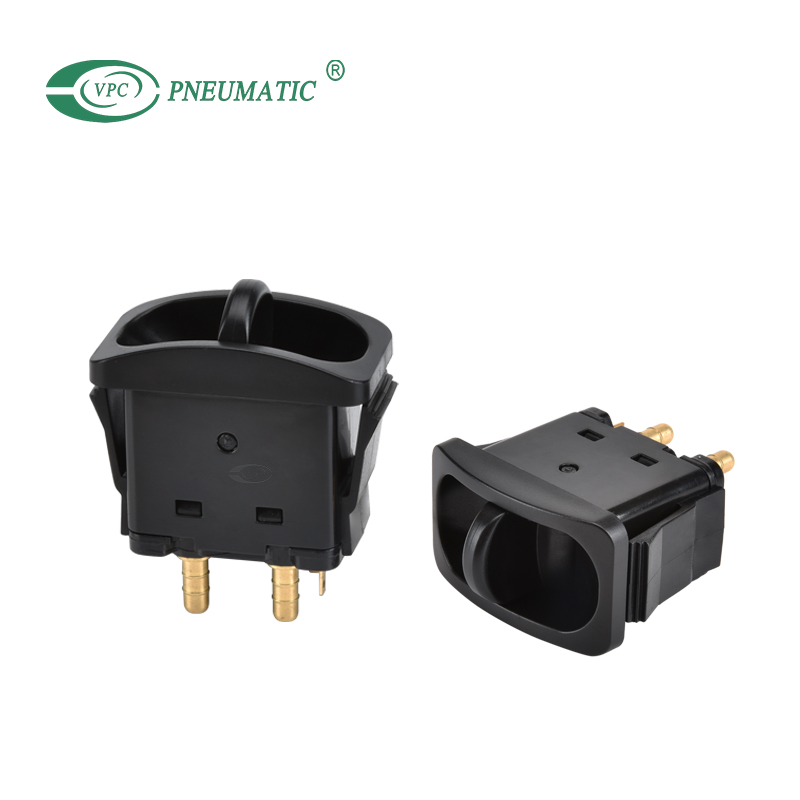

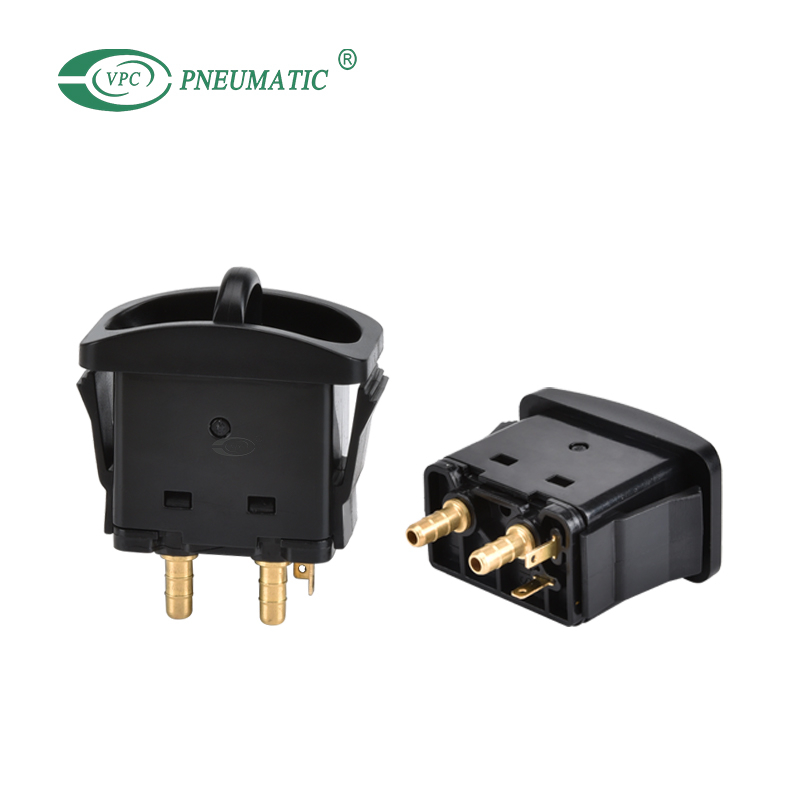

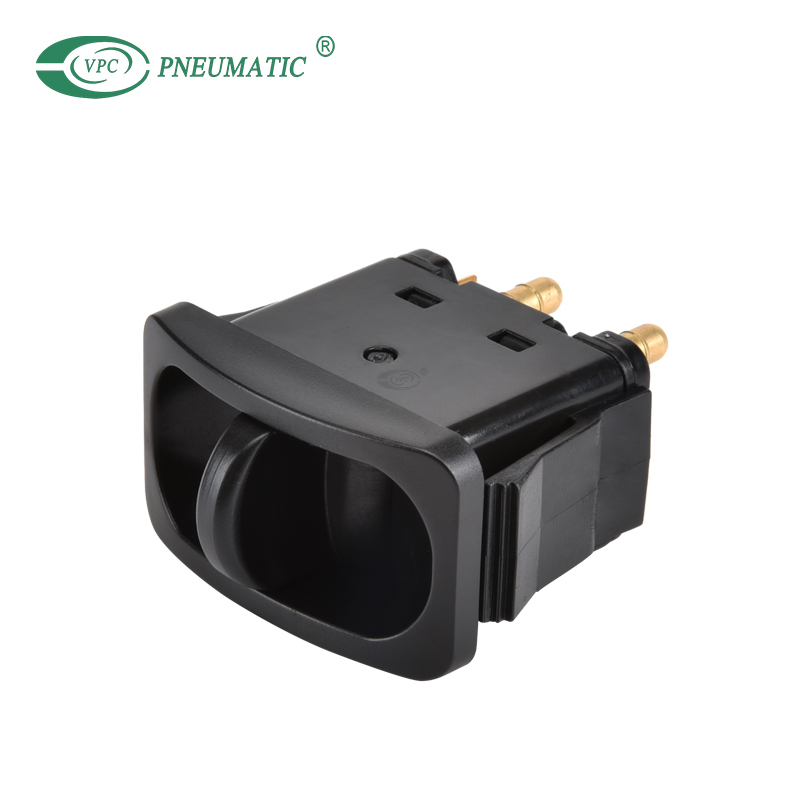

สวิตช์พายแบบแมนนวล Air Lift 21703-W

■  คุณสมบัติ

1. วาล์วควบคุมที่นั่งรถบรรทุกโดยสารทางอากาศและส่วนรองรับเอว

2. ฟังก์ชั่นสามทางแบบสปริงโหลด

3. วาล์วผสมแบบอิเล็กโทรนิวแมติกส์ออกแบบมาเพื่อใช้งานเบาะลมโดยใช้เครื่องอัดอากาศไฟฟ้า

4. ออกแบบมาเพื่อเปลี่ยนวาล์วบนเบาะโดยผู้ผลิตรายใหญ่เช่น Bostrom, National และ Sears

วิธีการทำงาน:

สวิตช์สั่งงานด้วยลมติดตั้งอยู่ในสวิตช์วาล์วแบบแมนนวล และการกดสวิตช์ควบคุมแรงลมขึ้นและลงจะสามารถควบคุมการเปิดและปิดรีเลย์คอมเพรสเซอร์ได้

สวิตช์นี้ควบคุมการไหลของอากาศจากถังลมหรือคอมเพรสเซอร์ไปยังถุงแขวนหรืออุปกรณ์นิวแมติกส์ของเบาะนั่ง ระยะเวลาในการเติมถุงเฉลี่ยอยู่ที่ 8-12 วินาที ซึ่งขึ้นอยู่กับขนาดของถังเก็บน้ำและ PSI สูงสุดในถังเก็บน้ำ

■   ข้อกำหนดทางเทคนิค

1. สวิตช์วาล์วอิเล็กทรอนิกส์เบาะนั่งแบบโยกใช้ปั๊มลมขับเคลื่อนไฟฟ้าเพื่อให้การควบคุมแบบนิวแมติกและไฟฟ้าสำหรับเบาะนั่ง

2. สามตำแหน่งสามทาง; ศูนย์ปิด; การสลับแบบโยก

3. ตำแหน่งสวิตช์และฟังก์ชันที่เกี่ยวข้องมีดังนี้:

4. ด้านนอกของสวิตช์วาล์วอิเล็กทรอนิกส์มีแผงยึด
ความหนาของแผง: 2.2–3.2 มม. ขนาดเฟรมตามที่แสดงในภาพวาด

5. กระแสสูงสุด: 1.5 MPa

6. อัตราการรั่วไหล: ≤ 10 มล./นาที

7. อายุการใช้งาน: ≥ 10,000 รอบ

8. ภายใต้สภาวะที่มั่นคง:

• พิกัดกระแสไฟ DC สูงสุด: 7.5 A

• แรงดันไฟ DC สูงสุดเมื่อเปิดวงจร: 16 V

• รอบการทำงาน: ≤ 25%

• เวลาเปิดเครื่องต่อเนื่องต้องไม่เกิน 60 วินาที

9. ข้อกำหนดลักษณะที่ปรากฏของส่วนประกอบ: พื้นผิวเรียบ ไม่มีเสี้ยน รูอากาศ รอยขีดข่วน หรือข้อบกพร่องอื่น ๆ ที่เห็นได้ชัด
