คำอธิบายผลิตภัณฑ์

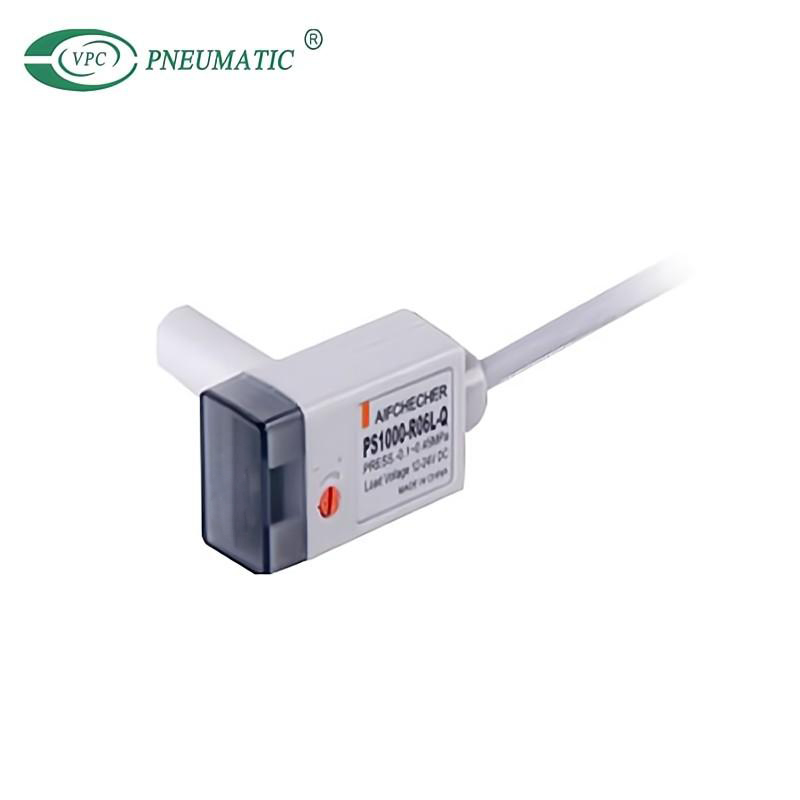

สวิตช์สูญญากาศขนาดกะทัดรัด PS1000/PS1100 พร้อมปลั๊กที่เหมาะสมตัวบ่งชี้ LED และการปรับแบบโรตารี่ด้วยตนเองของสัญญาณเอาต์พุตดิจิตอล
1. ปริมาตรเล็ก ๆ สวิตช์ความดันอิเล็กทรอนิกส์ขนาดกะทัดรัด/น้ำหนักเบา
2. การติดตั้งง่าย พอร์ต Reducer Plug-in สำหรับ Fifittings แบบสัมผัสเดียว
3. ทัศนวิสัยสูง จอแสดงผล LED ขนาดใหญ่สำหรับสวิตช์ที่มองเห็นได้ง่าย
4. ประเภท 2 สาย ใช้ได้กับเอาต์พุต NPN หรือ PNP
ข้อกำหนดผลิตภัณฑ์
| แบบอย่าง | ps1000 | ps1100 |
| สลับเอาต์พุต | นำเสนอ pres. ≥ -setting pres: on | นำเสนอpres.≤setting pres: on |
| สูงสุด แรงกดดันในการทำงาน | 1mpa | |
| ตั้งช่วงความดัน | -0.1 ถึง 0.4mpa | -0.1 ถึง 0.45mpa |
| สื่อการทำงาน | อากาศ, ก๊าซที่ไม่กัดกร่อน, ก๊าซที่ไม่ติดไฟ | |
| ไฟแสดงสถานะ | ON: เมื่อ LED สีแดงเปิดขึ้น | |
| ลักษณะอุณหภูมิ | ± 3% fs | |
| การทำซ้ำได้ | ± 1% fs | |
| การตีโพยตีพาย | 4% fs หรือน้อยกว่า | |
| แรงดันไฟฟ้า | DC12 ถึง 24 V ± 10%, Ripple (PP) 10% หรือน้อยกว่า | |
| โหลดปัจจุบัน | 5 ถึง 40ma | |
| กระแสรั่วไหล | 1mA หรือน้อยกว่า | |
| แรงดันไฟฟ้าภายในลดลง | 5V หรือน้อยกว่า | |
| อุณหภูมิในการทำงาน | 0 ถึง 60 ℃ (ไม่มีการควบแน่น) | |
| ความต้านทานฉนวน | 2 MΩ หรือมากกว่า (DC 500V วัดผ่าน Megohmmeter) ระหว่างเทอร์มินัลและที่อยู่อาศัย | |
| ทนต่อแรงดันไฟฟ้า | AC 1000V (ใน 50/60Hz) เป็นเวลา 1 นาทีระหว่างเทอร์มินัลและที่อยู่อาศัย | |
| น้ำหนัก | 5G (ไม่รวมสายตะกั่ว) | |
| ขนาดพอร์ต | R06: φ6 reducer | |
| สิ่งที่แนบมา | IP40 | |
| สายตะกั่ว | Grommet Oilproof สายไวนิลที่ใช้งานหนัก 2 คอร์, φ2.55, 3m, พื้นที่ตัวนำ: 0.18 มม. ², ฉนวน OD: 0.96 มม. | |
| วัสดุชิ้นส่วนเปียก | ส่วนเซ็นเซอร์ที่กดดัน: ซิลิกอน, ส่วนของร่างกาย: PBT, โอริง: NBR | |

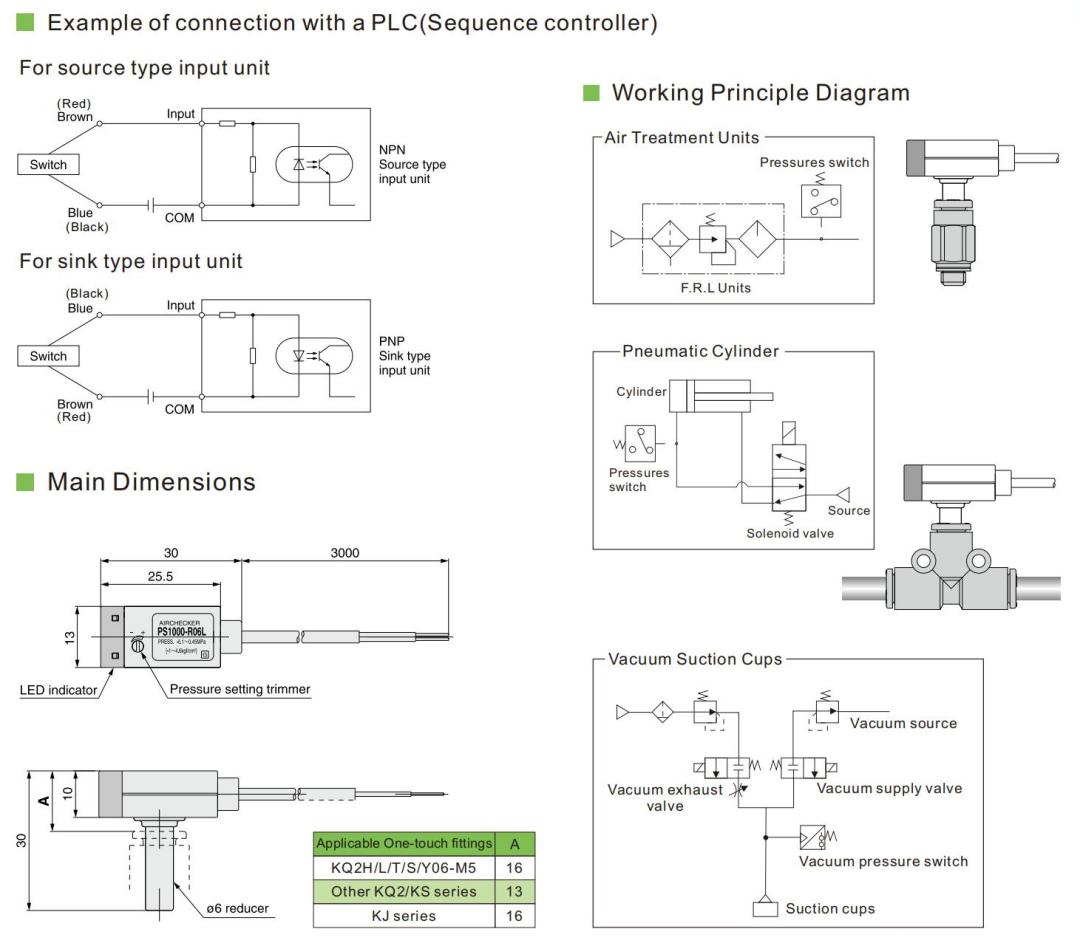

มิติหลัก
