Product Specification
1. 2 สี แสดง.2. สามารถ สำเนา ถึง ขึ้น ถึง 10 สวิตช์ พร้อมกัน3. เปลี่ยนได้ สัมผัสเดียว ฟิตติ้ง.4. 4 หลัก แสดง อนุญาต ง่าย การอ่าน ของ แสดง ค่า5. พลังงาน การบริโภค เป็น ที่ลดลง โดย การหมุน ปิด เดอะ เฝ้าสังเกต. 6. สูญญากาศ สารประกอบ และ/หรือ เชิงบวก ความดัน สามารถ เป็น แสดง ใน MPa หรือ กิโลปาสคาล
Product Description
| แบบอย่าง | ZSE30A (แรงดันสุญญากาศ) | ZSE30AF (ความดันผสม) | ISE30A (แรงดันบวก) | ||
| ช่วงความดันที่กำหนด | 0.0 ถึง -101.0 กิโลปาสคาล | -100.0 ถึง 100.0kPa | -0.1 ถึง 1.0MPa | ||
| แสดง/ตั้งค่าช่วงแรงดัน | 10.0 ถึง -105.0kPa | -105.0 ถึง 105.0kPa | -0.105 ถึง 1.05MPa | ||
| ทนต่อแรงกดดัน | 500kPa | 500kPa | 1.5MPa | ||
| การตั้งค่าการแสดงผล/หน่วยขั้นต่ำ | 0.1kPa | 0.1kPa | 0.001MPa | ||
| สื่อการทำงาน | กรองอากาศ ก๊าซไม่กัดกร่อน / ก๊าซไม่ติดไฟ | ||||
| แรงดันไฟฟ้าของแหล่งจ่ายไฟ | DC12 ถึง 24 V±10%, การกระเพื่อม (pp) 10% หรือน้อยกว่า (พร้อมการป้องกันขั้วของแหล่งจ่ายไฟ) | ||||
| การบริโภคในปัจจุบัน | 40mA หรือน้อยกว่า | ||||
| สลับเอาต์พุต | มาตรฐาน | NPN หรือ PNP open Collector 1 เอาต์พุต, NPN หรือ PNP open Collector 2 เอาต์พุต | |||
| สูงสุดกระแสโหลด | 80mA | ||||
| สูงสุดแรงดันไฟฟ้าที่ใช้ | 28V (ที่เอาต์พุต NPN) | ||||
| แรงดันตกค้าง | 1V หรือน้อยกว่า (พร้อมกระแสโหลด 80mA) | ||||
| เวลาตอบสนอง | 2.5ms หรือน้อยกว่า (พร้อมฟังก์ชันป้องกันการแชท: 20, 100, 500, 1000, 2000 ms) | ||||
| ป้องกันไฟฟ้าลัดวงจร | ใช่ | ||||
| การทำซ้ำ | ±0.2% FS ±1 หลัก | ||||
| ฮิสเทรีซิส | โหมดฮิสเทรีซิส | ตัวแปร (0 หรือสูงกว่า) *1) | |||
| โหมดเปรียบเทียบหน้าต่าง | |||||
| เอาต์พุตแบบอะนาล็อก | เอาต์พุตแรงดันไฟฟ้า*2） | แรงดันขาออก (พิกัดความดัน) | 1 ถึง 5V ±2.5% FS | 0.6 ถึง 5V ±2.5% FS | |
| ความเป็นเชิงเส้น | ±1% เอฟเอส | ||||
| อิมพีแดนซ์เอาต์พุต | ประมาณ1 กิโลโอห์ม | ||||
ปัจจุบัน เอาต์พุต*3） | แรงดันขาออก (พิกัดความดัน) | 4 ถึง 20mA ±2.5% FS | 2.4 ถึง 20mA ±2.5% FS | ||
| ความเป็นเชิงเส้น | ±1% เอฟเอส | ||||
| โหลดอิมพีแดนซ์ | ความต้านทานโหลดสูงสุด: 300Ω (แรงดันไฟฟ้าของแหล่งจ่ายไฟ 12V) : 600Ω(แรงดันไฟ 24V) ความต้านทานโหลดขั้นต่ำ: 50Ω | ||||
| แสดง | LCD 4 หลัก 7 ส่วน 2 สี (แดง/เขียว) | ||||
| แสดงความแม่นยำ | ±2% FS±1 หลัก (อุณหภูมิแวดล้อม 25 ±3℃) | ||||
| ไฟแสดงสถานะ | สว่างขึ้นเมื่อเปิดเอาต์พุตสวิตช์ OUT1: สีเขียว, OUT2: สีแดง | ||||
| สิ่งแวดล้อม | สิ่งที่ส่งมาด้วย | IP40 | |||
| การทำงาน ช่วงอุณหภูมิ | การทำงาน: 0 ~ 50°C การเก็บรักษา:-10 ~ 60°C (ไม่มีการควบแน่นหรือแช่แข็ง) | ||||
| ช่วงความชื้นแวดล้อม | การทำงาน/การจัดเก็บ: 35 ~ 85% RH (ไม่มีการควบแน่น) | ||||
| ทนต่อแรงดันไฟฟ้า | เครื่องปรับอากาศ 1000V เป็นเวลา 1 นาทีระหว่างขั้วต่อและตัวเครื่อง | ||||
| ความต้านทานของฉนวน | 50 MΩขึ้นไป (วัด 500 VDC ผ่านเมกโอห์มมิเตอร์) ระหว่างขั้วและตัวเครื่อง | ||||
| ลักษณะอุณหภูมิ | ±2% FS (อ้างอิง 25°C) | ||||
| ลวดตะกั่วพร้อมขั้วต่อ | สายไวนิลสำหรับงานหนักกันน้ำมัน 3 คอร์ Φ3.5 ยาว 2 ม 4 คอร์ พื้นที่ตัวนำ: 0.15 มม.² (AWG26), ฉนวน OD: 1.0 มม. | ||||
| มาตรฐาน | CE/RoHS, UL/CSA (E216656) | ||||
*1) หากแรงดันที่ใช้ผันผวนใกล้ค่าที่ตั้งไว้ ให้ตั้งค่าฮิสเทรีซิสให้สูงกว่าช่วงความผันผวนเพื่อป้องกันการสะท้าน
*2) เมื่อเลือกเอาท์พุตแรงดันอะนาล็อก เอาท์พุตกระแสอะนาล็อกจะไม่สามารถใช้ร่วมกันได้
*3) เมื่อเลือกเอาต์พุตกระแสอะนาล็อก เอาต์พุตแรงดันไฟฟ้าแบบอะนาล็อกจะไม่สามารถใช้ร่วมกันได้

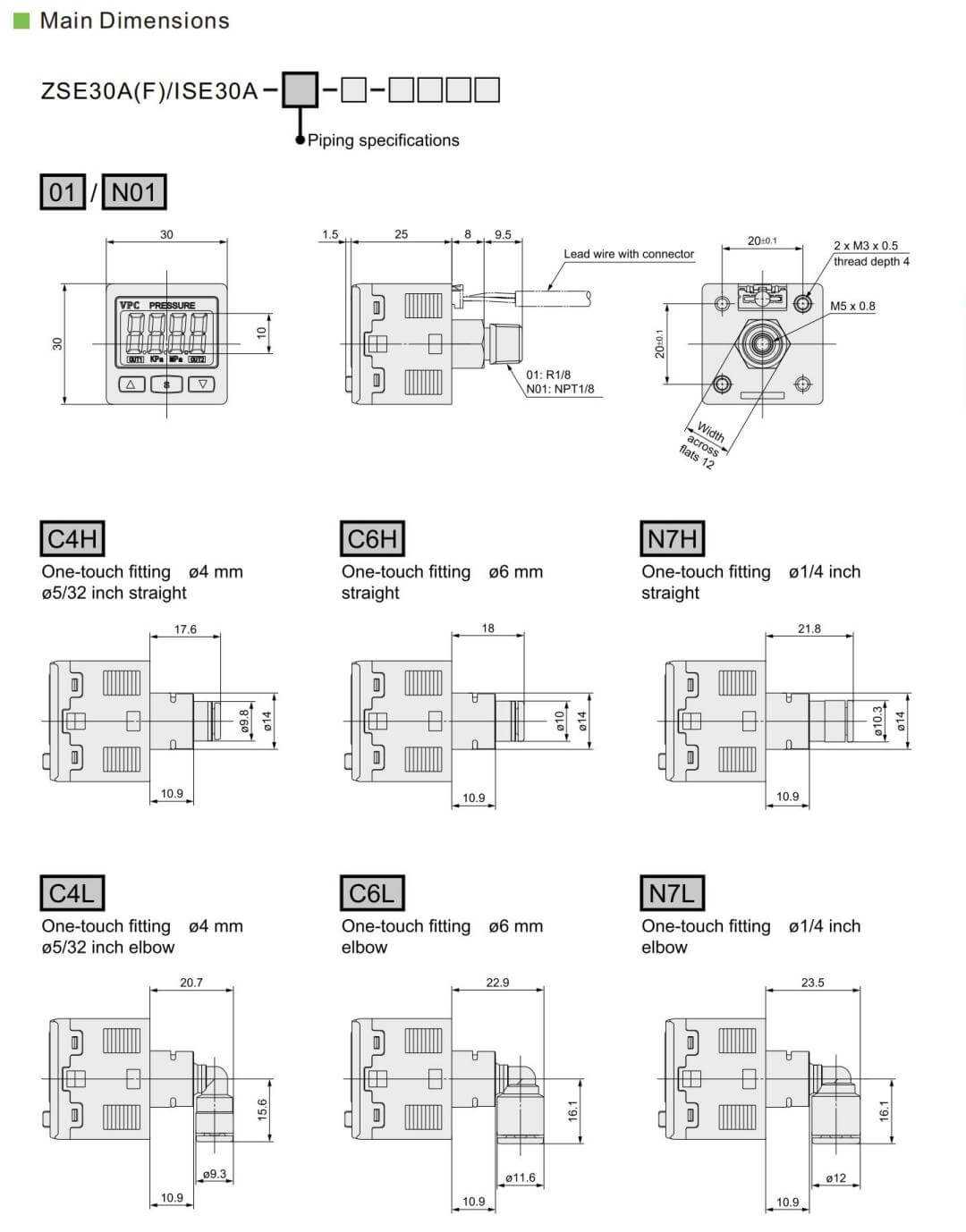

Main Dimensions
