| สื่อการทำงาน： | |
|---|---|
| ความแม่นยำในการหล่อลื่น： | |
| ความกดดันจากการทำงาน： | |
| อุณหภูมิในการทำงาน： | |
| สูญญากาศที่ทำงาน： | |
| หลอดที่ใช้： | |

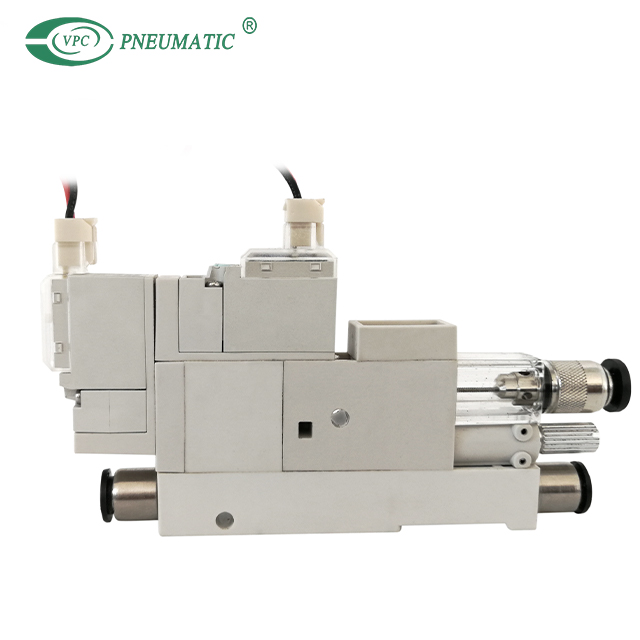

คำอธิบายผลิตภัณฑ์
VX ชม① 05② d③ - 4④ 4⑤ S⑥ - D24⑦ - AO⑧ - d⑨ □⑩
① H →ลักษณะสูญญากาศ
| รหัส | ประสิทธิภาพ |
| H | ชนิดน้ำวากต์สูง(ความดันอุปทานจัดอันดับ: 0.5MPA) |
| L | ประเภทการไหลขนาดใหญ่ (ความดันอุปทานจัดอันดับ: 0.5mpa) |
| E | vacuum สูงที่ชนิดแรงดันอากาศต่ำ (ความดันอุปทานจัดอันดับ: 0.35mpa) |
② 05 →หัวฉีด
| รหัส | หัวฉีด (มม.) | ระดับสูญญากาศ การไหลของการดูด | การใช้อากาศ | ||
H ประเภท | l พิมพ์ | e ประเภท | |||
| 05 | 0.5 | -90.4kpa 7L/นาที (ANR) | -66.5kpa 12L/นาที (ANR) | -90.4kpa 3L/นาที (ANR) | 11.5L/นาที (ANR) (8L/นาที (ANR)) |
| 07 | 0.7 | -93.1kpa 13L/นาที (ANR) | -66.5kpa 24 [22] L/Min (ANR) | -90.4kpa 10.5L/นาที (ANR) | 23L/นาที (ANR) (17L/นาที (ANR)) |
| 10 | 1.0 | -93.1kpa 24 [20] L/Min (ANR) | -66.5kpa 26L/นาที (ANR) | -90.4kpa 20 [19] L/Min (ANR) | 46L/นาที (ANR) (34L/นาที (ANR)) |
pressure ความดันอุปทานคือ 0.5mpa สำหรับประเภท H และ L และ 0.35mpa สำหรับประเภท E
※ ⅱค่าใน [] สำหรับการไหลของการดูดของท่อไอเสีย
※ ⅲค่าการใช้อากาศใน () มีไว้สำหรับประเภท E
※ ⅳค่าในตารางเป็นค่าอ้างอิงเท่านั้น การไหลของการดูดแตกต่างกันไปตามเงื่อนไขของระบบสูญญากาศ พอร์ตสูญญากาศ หรือความยาวของหลอด เป็นค่าอ้างอิงเท่านั้น การไหลของการดูดเปลี่ยนแปลงตามระบบสูญญากาศ เงื่อนไข; พอร์ตสูญญากาศ หรือความยาวของหลอด
③ D →ประเภทหน่วยวาล์ว
| รหัส | D | ไม่มีรหัส |
| ประเภทหน่วยวาล์ว | ประเภทโซลินอยด์คู่ (ประเภทการเก็บสูญญากาศ) | ปิดตามปกติ |
④ 4 →พอร์ตสูญญากาศ (V) (หลอดที่ใช้งานได้ O.D)
| รหัส | 3 | 4 | 6 |
| Tube Dia. (มม.) | φ3 | φ4 | Φ6 |
⑤ 4 →พอร์ต Air Supply (PS) (Tube O.D ที่ใช้งานได้)
| รหัส | 4 | 6 |
| Tube Dia. (มม.) | φ4 | Φ6 |
⑥ s →พอร์ตไอเสีย (อดีต)
| รหัส | S | J |
| วิธีไอเสีย | ช่องระบายอากาศ | ท่อไอเสีย (φ6 push-in vitting) |
※ท่อไอเสียหลอดไม่สามารถเลือกได้สำหรับการเจาะหัวฉีดØ1mmของ L (ประเภทการไหลขนาดใหญ่)
⑦ D24 →ประเภทวาล์วโซลินอยด์
| รหัส | DW | ดา | AO | ไม่มีรหัส |
| สวิตช์ | เซ็นเซอร์ความดันพร้อมจอแสดงผล LED (2 สวิตช์เอาต์พุต) | เซ็นเซอร์ความดันพร้อมจอแสดงผล LED (เอาต์พุตสวิตช์อะนาล็อก) | เซ็นเซอร์ความดันเอาต์พุตแบบอะนาล็อก (ไม่มี LED) | ไม่มีสวิตช์สูญญากาศ |
⑧ AO →สวิตช์สูญญากาศ
| รหัส | D24 | A100 |
| แรงดันไฟฟ้า | DC24V | AC100V |
⑨ d →วิธีการติดตั้ง
| รหัส | D | ไม่มีรหัส |
| วิธีการติดตั้ง | ประเภทรางดิน | ประเภทการติดตั้งโดยตรง |
⑩ □ →ตัวเลือกวัสดุ
| รหัส | ไม่มีรหัส | -S3 |
| วัสดุ | มาตรฐาน | ไม่มีโลหะผสมทองแดงและซีล HNBR |
| วิธีไอเสีย | เครื่องเก็บเสียง | ท่อไอเสียหลอด |
※ -S3 ข้อมูลจำเพาะสำหรับการไหลของอากาศผ่าน แต่ไม่สอดคล้องกับชิ้นส่วนไฟฟ้าสายไฟหรือขนาดพอร์ตสูญญากาศด้วย Ø3mm

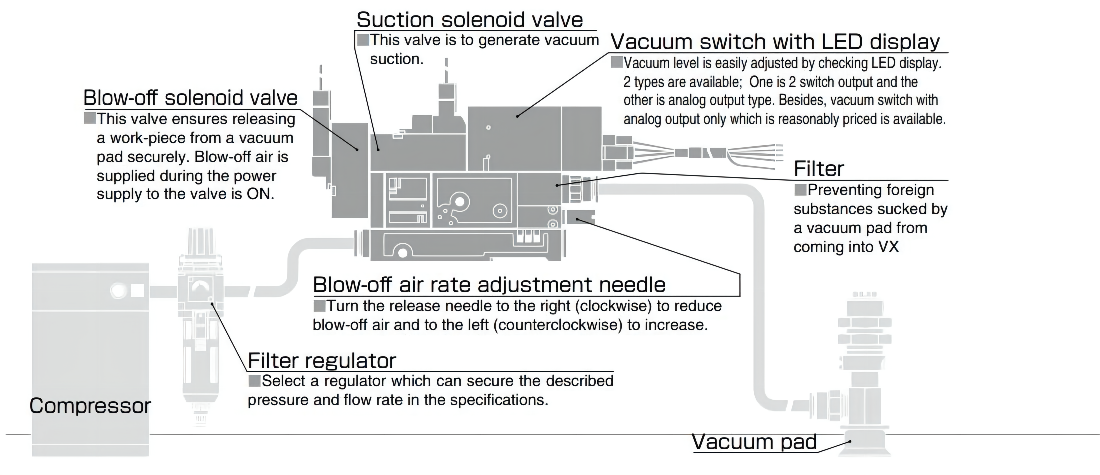

คุณสมบัติของผลิตภัณฑ์

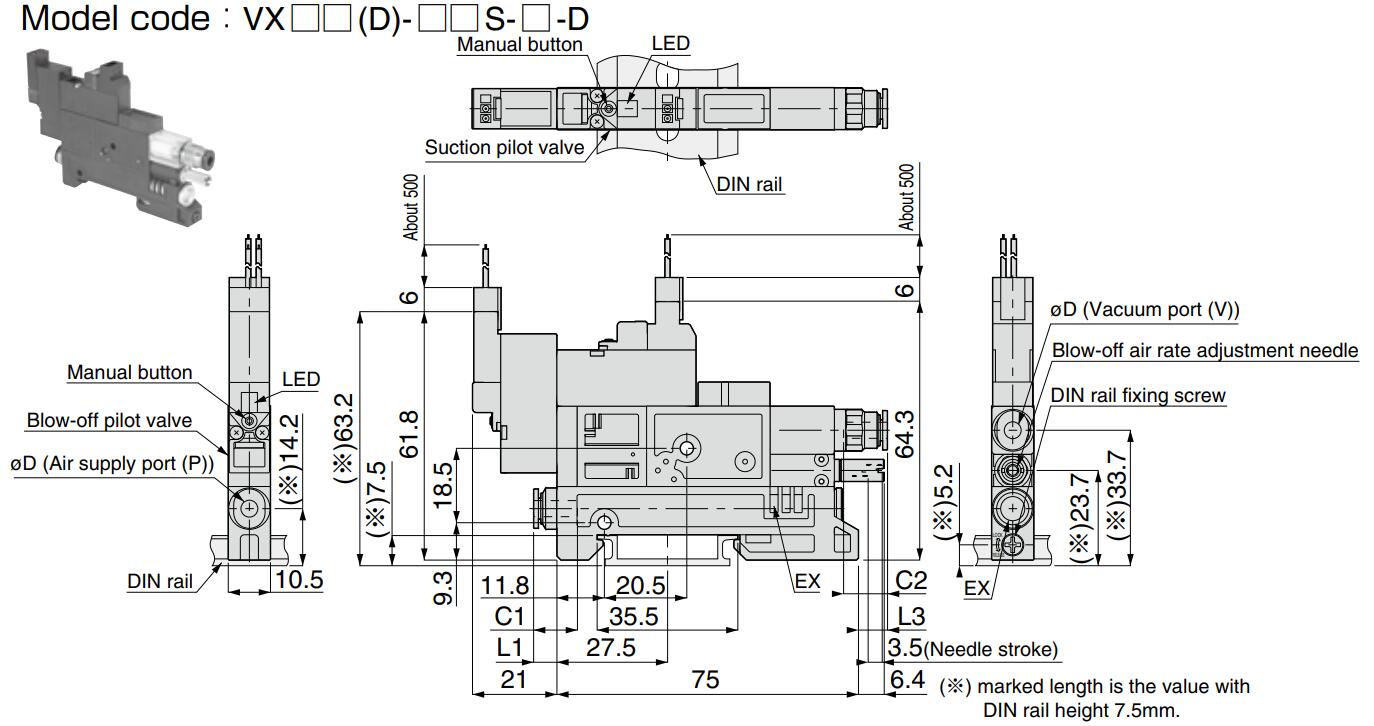

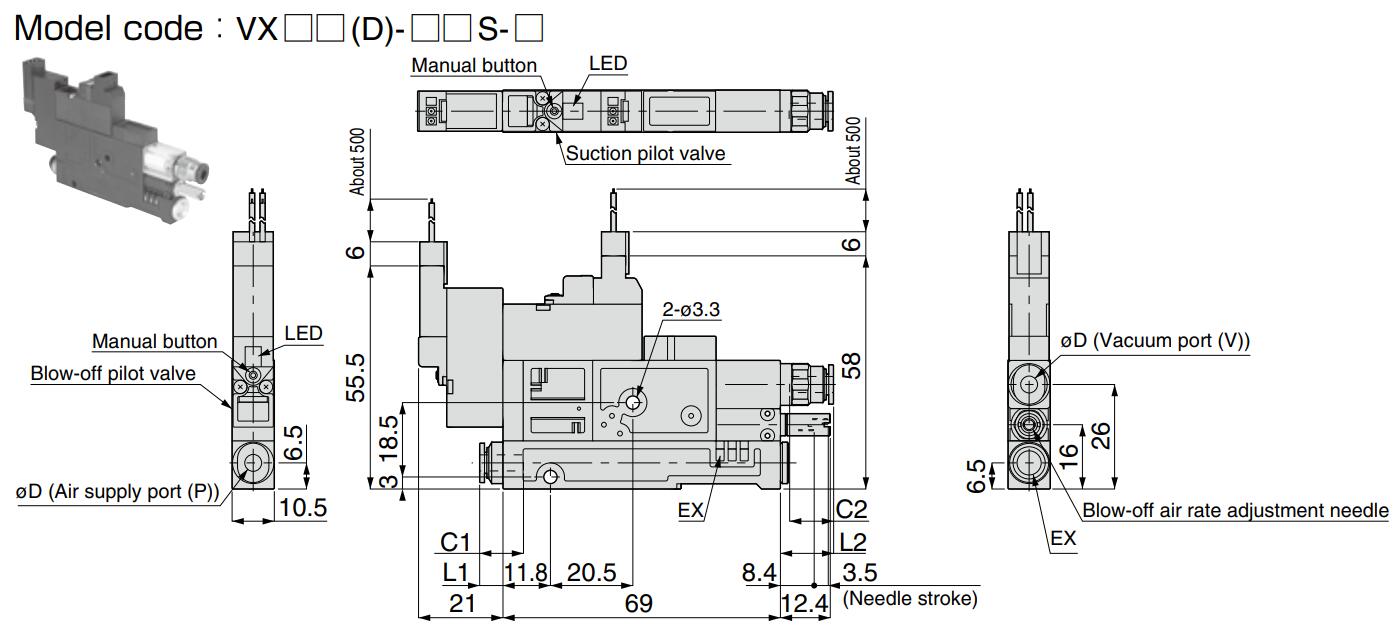

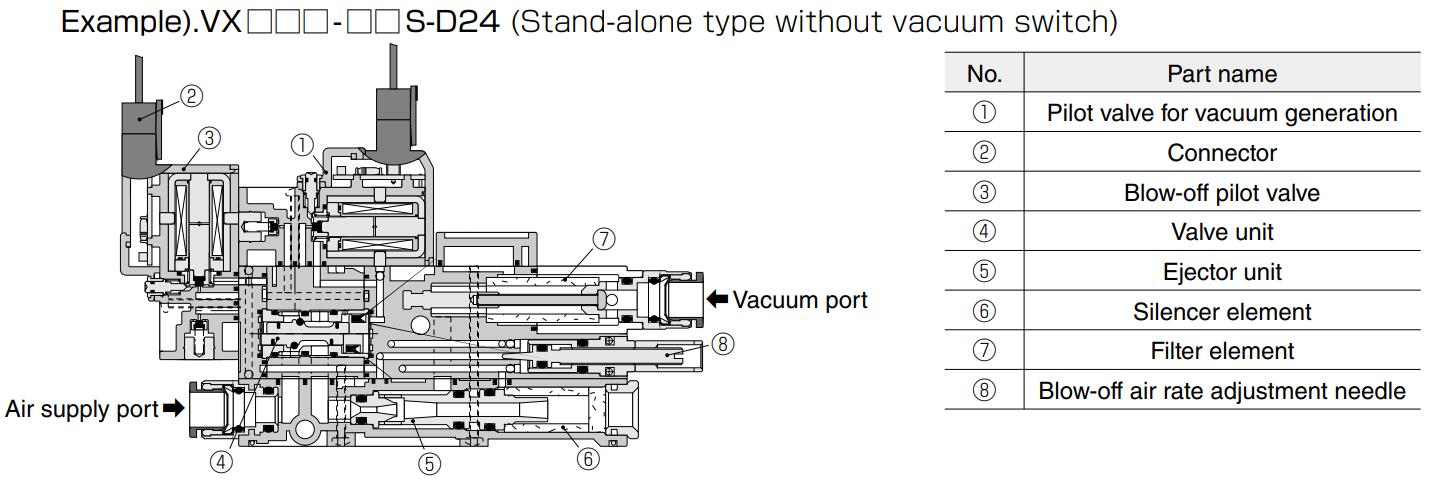

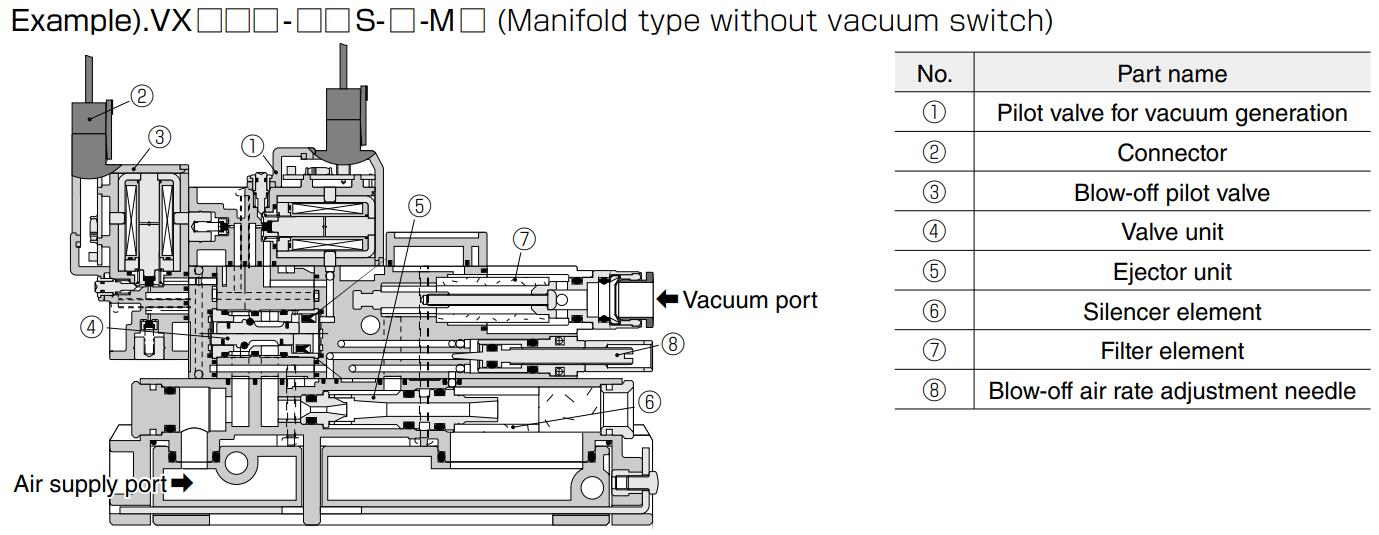

มิติหลัก
| Tube O.D. (φd) | C1 | C2 | L1 | L2 | L3 |
| 3 | - | 10.4 | - | 13.2 | 7.2 |
| 4 | 10.9 | 10.9 | 5.8 | 13.2 | 7.2 |
| 6 | 11.7 | 11.7 | 8.7 | 13.5 | 7.5 |
