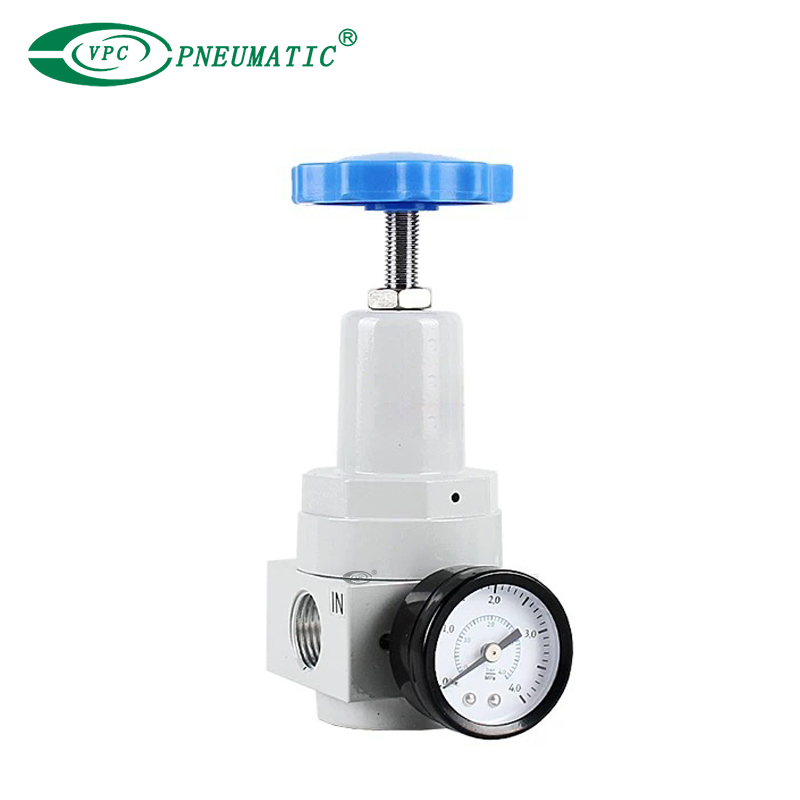

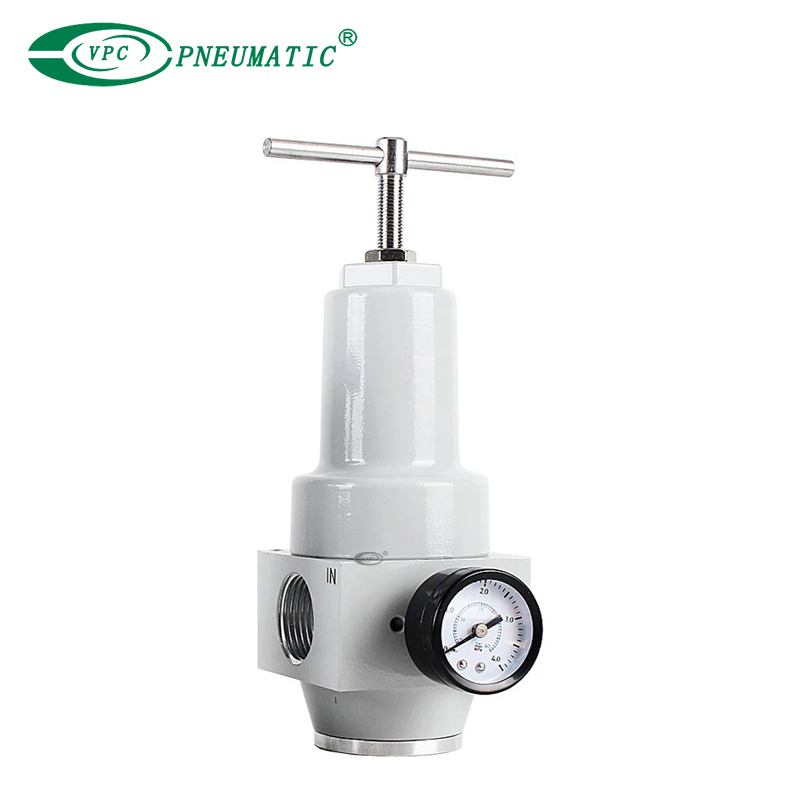

คำอธิบายผลิตภัณฑ์
1. ความจุ สูง แรงดัน : สามารถ จัดการ แรงกดดัน ได้ ถึง บาร์ 40 ตัว ควบคุม นี้ ได้ รับการออกแบบทางวิศวกรรม เพื่อ ประสิทธิภาพสูง แม้ ใน ระบบ ที่ต้องการ มากที่สุด
2. การก่อสร้างที่ใช้งานหนัก : สร้าง ด้วย วัสดุ เสริม เพื่อ รองรับ แรงกดดัน สูง อย่างปลอดภัย และ น่าเชื่อถือทำให้มั่นใจได้ถึง ความทนทาน ในระยะยาว
3. สูง : อัตรา การไหล ให้ อัตรา การ ไหล สูง ในขณะที่ ยังคง ควบคุม แรงดัน ที่แม่นยำ ทำให้ เหมาะ สำหรับ ระบบ ที่มี ความต้องการ อากาศอย่างมีนัยสำคัญ
4. คุณสมบัติด้านความปลอดภัย: รวม วาล์ว ความปลอดภัย แบบบูรณาการ เพื่อ ป้องกัน สถานการณ์ ที่มากเกินไป ทำให้มั่นใจได้ว่า ทั้งความปลอดภัยของผู้ปฏิบัติงานและ ความสมบูรณ์ ของระบบ
ข้อกำหนดผลิตภัณฑ์

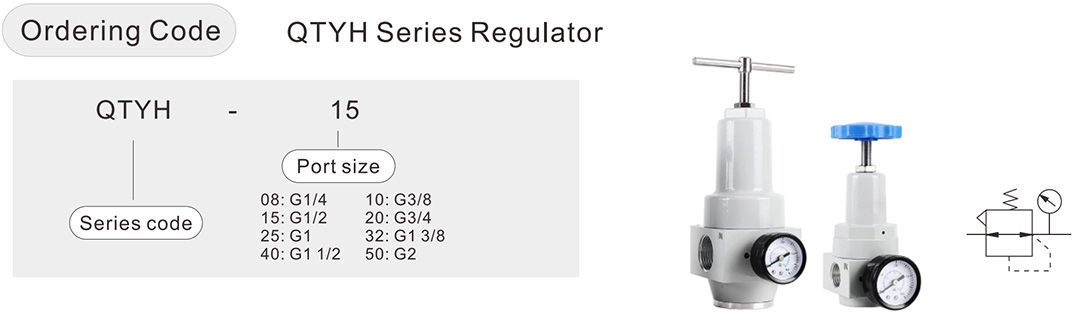

| แบบอย่าง | QtyH-08 | QtyH-10 | QTYH-15 | QtyH-20 | QtyH-25 | QtyH-32 | QtyH-40 | vtyh-50 |
| ขนาดพอร์ต | G 1/4 ' | G 3/8 ' | G 1/2 ' | G 3/4 ' | G 1 ' | G 1 1/4 ' | G 1 1/2 ' | G 2 ' |
| สื่อการทำงาน | อากาศสะอาด | |||||||
| ความดันพิสูจน์ | 4.0 MPa | |||||||
| ช่วงความดัน | 0.1 ถึง 3.5 MPa | |||||||
อุณหภูมิ | -5 ถึง60ºC | |||||||
| วัสดุร่างกาย | อลูมิเนียม | |||||||

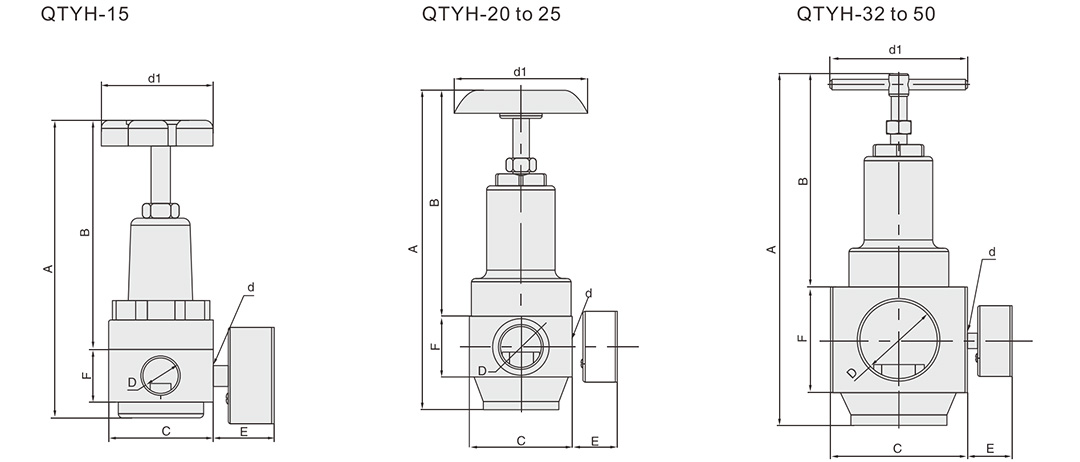

ขนาดของผลิตภัณฑ์
(มม.)
| แบบอย่าง | A | B | C | D | E | F | d | D1 |
| QtyH-08 | 156.5 | 121 | 55 x 55 | G 1/2 | 32.5 | 28 | G 1/4 | 63 |
| QtyH-10 | 156.5 | 121 | 55 x 55 | G 1/2 | 32.5 | 28 | G 1/4 | 63 |
| QTYH-15 | 156.5 | 121 | 55 x 55 | G 1/2 | 32.5 | 28 | G 1/4 | 63 |
| QtyH-20 | 232 | 164.5 | 75 x 75 | G 3/4 | 32.5 | 44 | G 1/4 | 98 |
| QtyH-25 | 232 | 164.5 | 75 x 75 | G 1 | 32.5 | 44 | G 1/4 | 98 |
| QtyH-32 | 256 | 155 | 100 x 100 | G 1 1/4 | 32.5 | 77 | G 1/4 | 100 |
| QtyH-40 | 256 | 155 | 100 x 100 | G 1 1/2 | 32.5 | 77 | G 1/4 | 100 |
| vtyh-50 | 256 | 155 | 100 x 100 | G 2 | 32.5 | 77 | G 1/4 | 100 |
