| สื่อการทำงาน： | |
|---|---|
| วัสดุร่างกาย： | |
| การทำงาน： | |

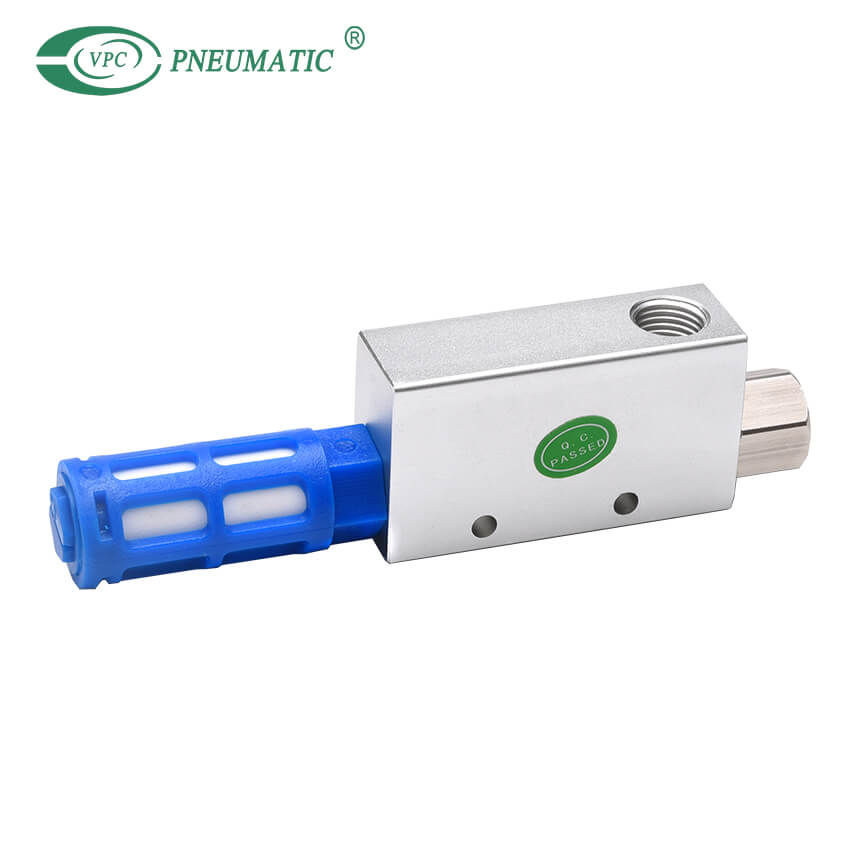

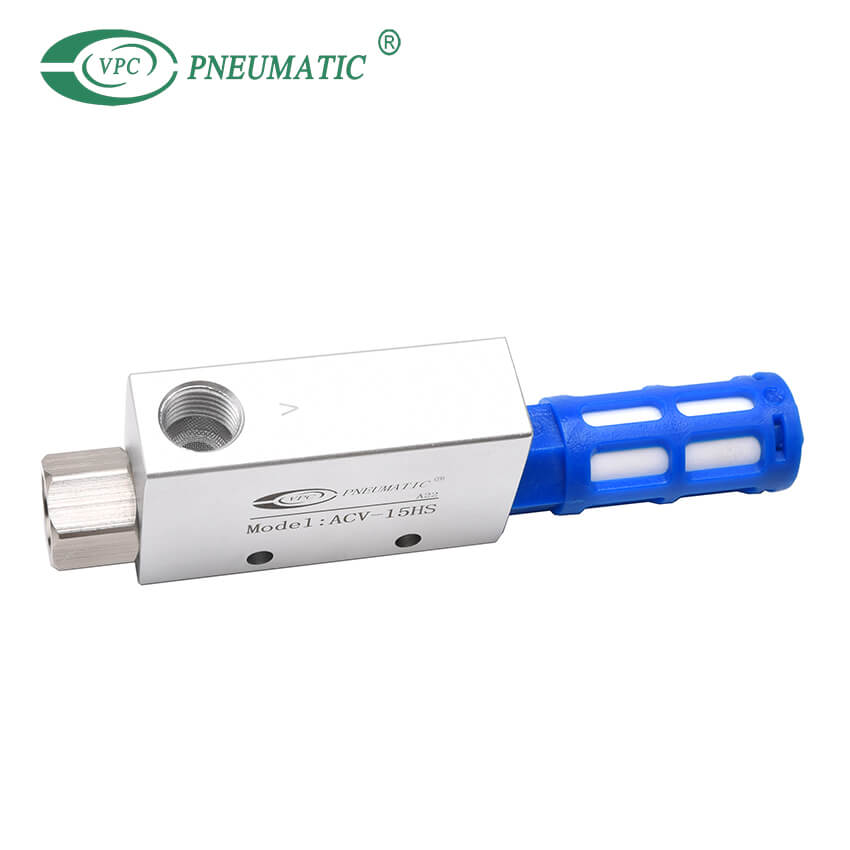

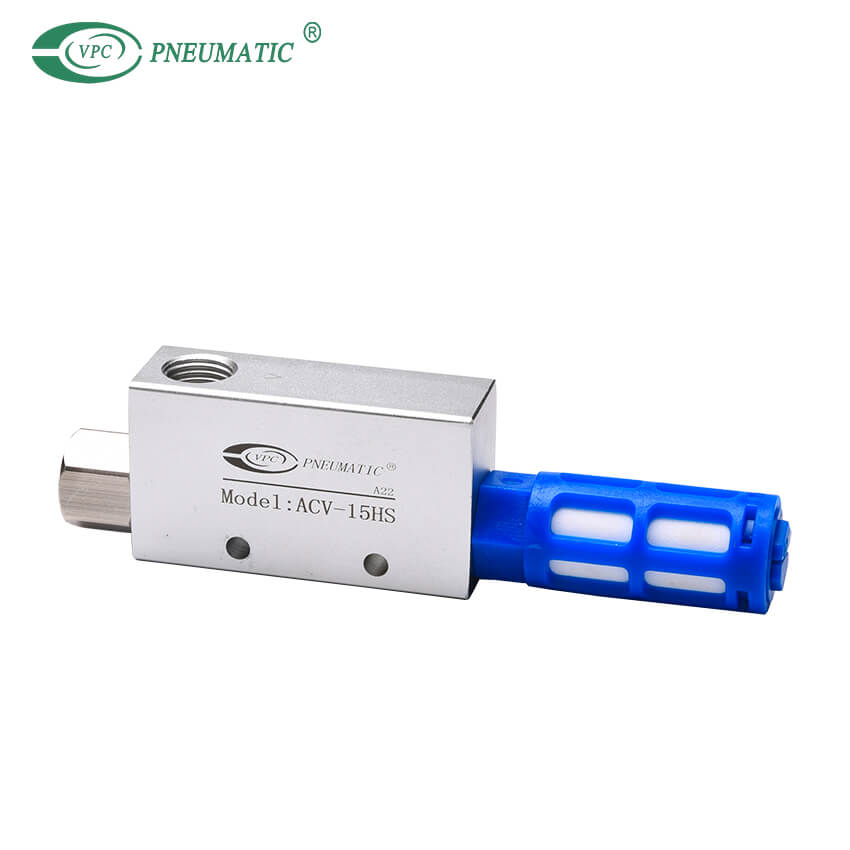

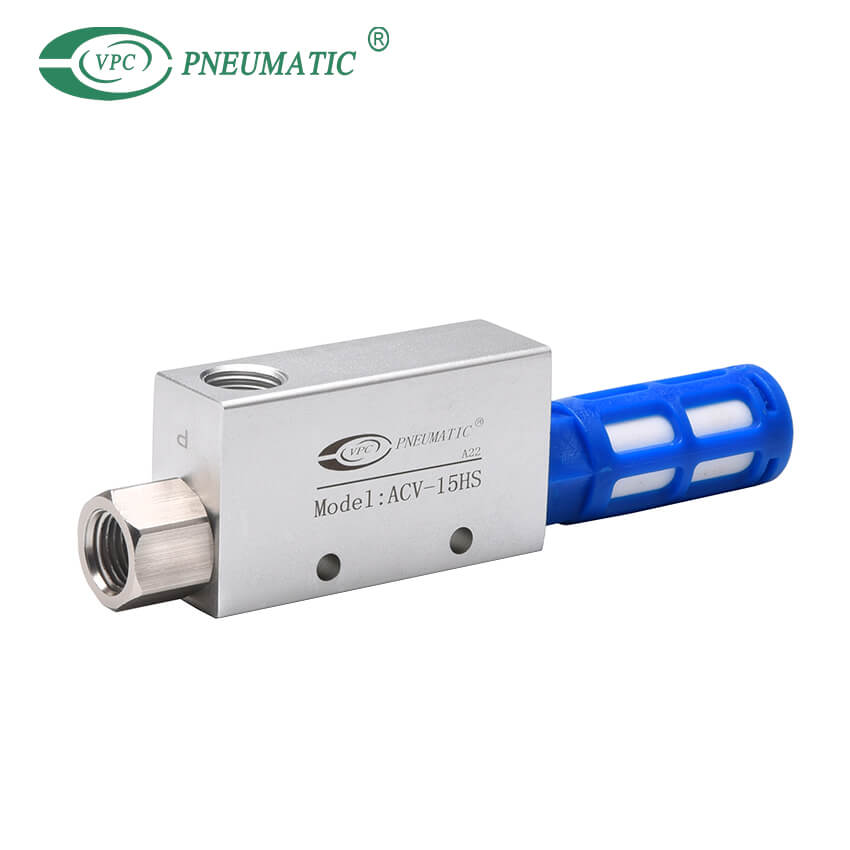

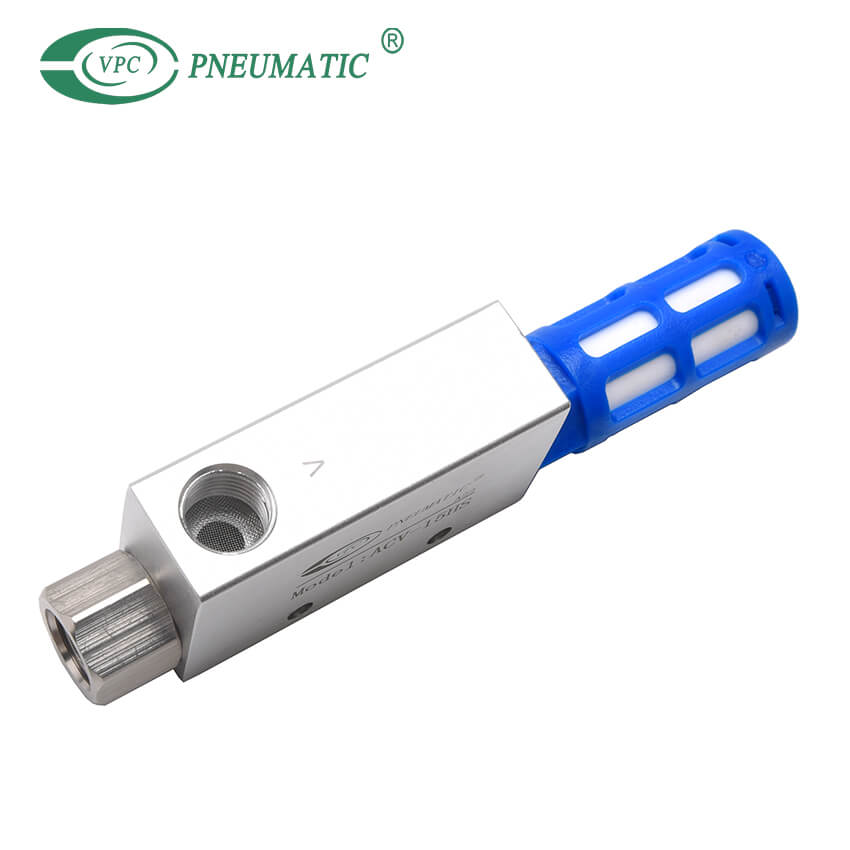

คำอธิบายผลิตภัณฑ์
1. ความดันลบง่ายที่จะได้รับโดยการสร้างแรงดันอากาศ
2. องค์ประกอบตัวกรองง่ายต่อการเปลี่ยนแปลงและแทนที่เมื่ออุดตันด้วยฝุ่น
3. ความหลากหลายของตัวเลือกของข้อกำหนดของเส้นผ่านศูนย์กลางหัวฉีด
acv 20① - s ②
① 20 →ขนาดพอร์ต
| รหัส | ขนาดพอร์ต (มม.) |
| 05 | 0.5 |
| 10 | 1.0 |
| 15 | 1.5 |
| 20 | 2.0 |
| 25 | 2.5 |
| 30 | 3.0 |
② s →ประเภทการสลับ
| รหัส | ประเภทการสลับ |
| ไม่มี | ไม่มีสวิตช์ |
| S | พร้อมสวิตช์ไมโคร |
| SK | ด้วยสวิตช์ขนาดเล็กและประเภทที่ปรับได้ |
ข้อกำหนดผลิตภัณฑ์
| แบบอย่าง | ACV05 | ACV10 | ACV15 | ACV20 | ACV25 | ACV30 |
| สื่อการทำงาน | อากาศสะอาด | |||||
| อุณหภูมิในการทำงาน | 0 ถึง 60 ℃ | |||||
| การหล่อลื่น | เลขที่ | |||||
| แรงกดดันในการทำงาน | 0.5 MPa | |||||
| เส้นผ่าศูนย์กลางของหัวฉีด | 0.5 | 0.5 | 1.5 | 2.0 | 2.5 | 3.0 |
| สูงสุด ค่าสูญญากาศ | -91.8 kPa | |||||
| แบบอย่าง | S (ประเภทคงที่) | SK (ประเภทปรับได้) |
| ช่วงการตั้งค่า | -39.9 KPA (-300 mmHg) | -20.0 ถึง 53.2 kPa (-150 ~ -400 mmHg) |
| การตั้งค่าเริ่มต้น | -39.9 kPa (-300 mmHg) | -466 kPa (-350 mmHg) |
| ความแม่นยำ | ± 5.3 kPa (± -40 mmHg) | |
| การตีโพยตีพาย | 4.0 ถึง 13.3 kPa (30 ถึง 100 mmHg) | |
| การจัดอันดับไฟฟ้า | AC125V: 5A AC250V: 3A | |
| อุณหภูมิในการทำงาน | 0 ถึง 60 ℃ | |
| แบบอย่าง | เส้นผ่านศูนย์กลางหัวฉีด (มม.) | ความสามารถในการดูด (l/min) | ความดันสูญญากาศ [KPA (MMHG)] | การใช้อากาศ (L/Min) | แรงกดดันในการทำงาน [MPA (KPA)] |
| ACV-05 | 0.5 | 11 | -86.7 (650) | 14 | 0.5 (500) |
| ACV-10 | 1.0 | 20 | -91.8 (690) | 55 | 0.5 (500) |
| ACV-15 | L.5 | 53 | -91.8 (690) | 160 | 0.5 (500) |
| ACV-20 | 2.0 | 86 | -91.8 (690) | 272 | 0.5 (500) |
| ACV-25 | 2.5 | 134 | -91.8 (690) | 424 | 0.5 (500) |
| ACV-30 | 3.0 | 209 | -91.8 (690) | 611 | 0.5 (500) |

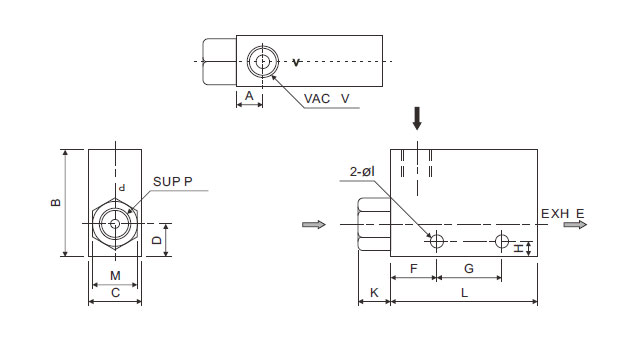

มิติหลัก
หน่วย: มม.
| แบบอย่าง | ACV-05 | ACV-10 | ACV-15 | ACV-20 | ACV-25 | ACV-30 |
| A | 8 | 8 | 10 | 13 | 16 | 20 |
| B | 32 | 32 | 35 | 40 | 60 | 60 |
| C | 16 | 16 | 20 | 27 | 40 | 40 |
| D | 10 | 10 | 11 | 15 | 20 | 20 |
| E | rp1/8 | rp1/8 | rp1/4 | rp1/2 | RP3/4 | RP3/4 |
| F | 14 | 14 | 20 | 28 | 20 | 33 |
| G | 20 | 20 | 25 | 32 | 50 | 50 |
| H | 4.5 | 4.5 | 5 | 7 | 5.5 | 5.5 |
| I | 4.2 | 4.2 | 4.5 | 6 | 6 | 6 |
| L | 45 | 45 | 63 | 85 | 100 | 118 |
| M | 14 | 14 | 17 | 22 | 26 | 30 |
| P | rp1/8 | rp1/8 | rp1/4 | rp1/4 | RP3/8 | rp1/2 |
| V | rp1/8 | rp1/8 | rp1/4 | RP3/8 | rp1/2 | RP3/4 |
| โมเดล Silencer | psu-6 | psu-6 | psu-8 | PSU-10 | PSU-15 | PSU-20 |
ลักษณะไอเสียและการไหล
ลักษณะไอเสียหมายถึงความสัมพันธ์ระหว่างความดันสูญญากาศการไหลของการดูดหรือการใช้อากาศที่แตกต่างกันไปตามการเปลี่ยนแปลงของแรงดันอากาศของเครื่องกำเนิดสุญญากาศ พวกเขาเพิ่มขึ้นเมื่อความดันอุปทานเพิ่มขึ้น ลักษณะการไหลหมายถึงความสัมพันธ์ระหว่างความดันสูญญากาศและการไหลของการดูดเมื่อความดันอุปทานของเครื่องกำเนิดสุญญากาศเป็นค่าคงที่ อัตราการไหลของการดูดคือการไหลของอากาศที่สูดดมจากพอร์ตดูด
เวลาดูด
มันหมายถึงเวลาที่ความดันสูญญากาศในถ้วยดูดสูญญากาศมาถึงแรงดันสูญญากาศที่ต้องการหรือเวลาที่ใช้เมื่อวาล์วจ่ายอากาศถูกสลับไปที่สวิตช์ความดันสูญญากาศ มันเกี่ยวข้องกับปริมาตรของห้องดูดซับ (ห้องกระจายปริมาตรท่อการดูดซับและปริมาตรถ้วยดูด ฯลฯ ) การรั่วไหลของพื้นผิวการดูดซับและความดันสูญญากาศที่ต้องการ
การใช้อากาศ
การใช้อากาศของเครื่องกำเนิดไฟฟ้าสูญญากาศนิวเมติกนั้นถูกกำหนดโดยเส้นผ่านศูนย์กลางของหัวฉีด แต่ก็เกี่ยวข้องกับความดันในการทำงาน สำหรับเส้นผ่านศูนย์กลางของหัวฉีดเดียวกันการใช้อากาศจะเพิ่มขึ้นตามความดันในการทำงานที่เพิ่มขึ้น เส้นผ่านศูนย์กลางหัวฉีดเป็นพื้นฐานหลักสำหรับการเลือกเครื่องดูดฝุ่น ยิ่งเส้นผ่านศูนย์กลางของหัวฉีดมีขนาดใหญ่เท่าใดการไหลของการดูดและการใช้อากาศก็จะยิ่งมากขึ้นและความดันสูญญากาศก็จะลดลง ยิ่งเส้นผ่านศูนย์กลางของหัวฉีดมีขนาดเล็กลงเท่าใดการไหลของการดูดและการใช้อากาศก็ยิ่งมีความดันสูญญากาศมากขึ้นเท่านั้น
ความดันสูญญากาศ
มีแรงดันสูญญากาศสูงสุดเมื่อเกินค่าสูงสุดแม้ว่าแรงดันในการทำงานจะเพิ่มขึ้นความดันสูญญากาศจะไม่เพิ่มขึ้น แต่จะลดลง สูญญากาศสูงสุดที่เกิดจากเครื่องกำเนิดสูญญากาศคือ -88kpa ในการใช้งานจริงขอแนะนำให้ตั้งค่าความดันสูญญากาศที่ -70kpa และความดันในการทำงานประมาณ 0.5mpa
