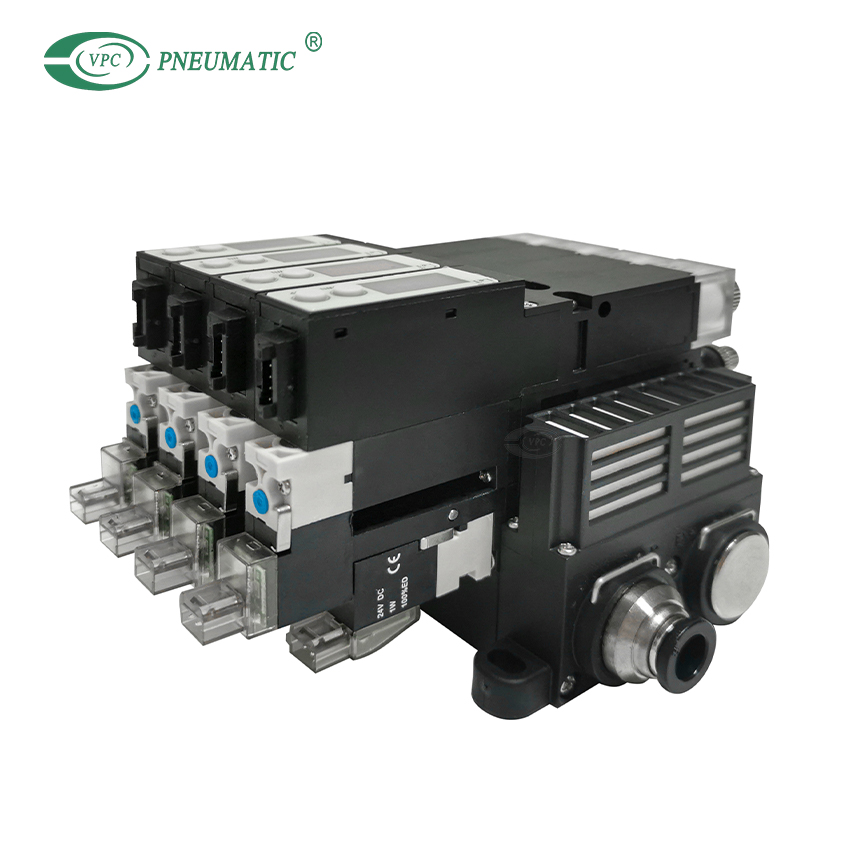

Product Description
● การเลือกโมดูลที่เหมาะสมที่สุดสำหรับแอปพลิเคชันของคุณสามารถทำได้โดยโมดูลแต่ละยูนิตที่แยกเป็นโมดูลและการรวมกันของยูนิตที่หลากหลาย
สามารถเลือกกลไกการเป่าออกได้จากโซลินอยด์วาล์ว แบบและแอร์ไทม์เมอร์ (ห้องแอร์) แบบ.สวิตช์ในตัว
วาล์วทำให้เป็นจริงการปรับแต่งอย่างละเอียดของอากาศที่เป่าออกอย่างรวดเร็วและละเอียด การปรับอัตราอากาศ
●บำรุงรักษาง่ายด้วยปุ่มล็อคแบบแมนนวล
● การเลือกเซ็นเซอร์สุญญากาศ 2 แบบ: ประเภทจอแสดงผล LED และ ประเภทเครื่องกลซึ่งเรียบง่ายและใช้งานง่าย
● ใช้จอแสดงผล LED สำหรับเซ็นเซอร์ความดันดิจิตอล LED เพิ่มการมองเห็น
● สวิตช์สุญญากาศ 2 แบบ : เอาต์พุตสวิตช์ 2 ตัว, สวิตช์ 1 ตัว มีเอาต์พุตแบบอะนาล็อก 1 เอาต์พุตขึ้นอยู่กับ
แอปพลิเคชันที่ต้องการ
●4 รูหัวฉีดมาตรฐานคือ 05(ø0.5มม.), 07(ø0.7มม.),10(ø10มม.) และ 12(ø1.2มม.)
| สื่อการทำงาน | อากาศ |
| ความกดดันจากการทำงาน | 0.25~0.7MPa |
| จัดอันดับแรงดัน | ประเภท H และ L:0.5MPa/ ประเภท E: 0.35MPa |
| อุณหภูมิในการทำงาน | 5~50℃(ไม่มีการแช่แข็ง) |
| การหล่อลื่น | ไม่จำเป็นต้องใช้ |
Product Specification
วีเค ซีรีส์ เครื่องกำเนิดสุญญากาศ
วี.เค A① H② 07③ W④ - 1/4⑤ 1/4⑥ S⑦ E⑧ - B⑨ □⑩ -NW⑪
① A → การวางแนวพอร์ต
| รหัส | การวางแนวพอร์ต |
| A | แบบสแตนด์อะโลนพร้อมพอร์ตสองด้าน |
| B | แบบสแตนด์อะโลนพร้อมพอร์ตด้านเดียว |
| M | แมนิโฟลด์โซลินอยด์ |
② H → ลักษณะของสุญญากาศ
| รหัส | ผลงาน |
| H | ประเภทสุญญากาศสูง [พิกัดแรงดัน 72.5 psi (0.5MPa)] |
| L | ประเภทการไหลขนาดใหญ่ [พิกัดแรงดัน 72.5 psi (0.5MPa)] |
| E | สุญญากาศสูงชนิดแรงดันจ่ายลมต่ำ [พิกัดแรงดันจ่าย 50 psi (0.35MPa)] |
③ 07 → รูหัวฉีด (การรวมกัน: A, C, E, G, J, L, P, Q, R, S, T และ W)
| รหัส | รูหัวฉีด(มิลลิเมตร) | ระดับสุญญากาศ ดูดไหล | ปริมาณการใช้อากาศ | ||
ประเภท H | ประเภท L | ประเภท E | |||
| 05 | 0.5 | -26.8inHg, 0.25scfm (-91kPa,7L/min[ANR]) | -19.8inHg,0.42 scfm(-67kPa,12L/min[ANR]) | – | 0.41scfm (11.5 ลิตร/นาที[ANR]) |
| 07 | 0.7 | -27.6inHg, 0.46scfm (-93.1kPa, 13 ลิตร/นาที[ANR]) | -19.8inHg,0.91scfm (-67kPa, 26 ลิตร/นาที[ANR]) | -27inHg, 0.37scfm (-91kPa, 10.5 ลิตร/นาที[ANR]) | 0.81scfm(0.6scfm)(23 ลิตร/นาที[ANR] (17 ลิตร/นาที[ANR]) |
| 10 | 1.0 | -27.6inHg, 0.95scfm (-93kPa, 27 ลิตร/นาที[ANR]) | -19.8inHg,1.4scfm (-67kPa, 40L/นาที[ANR]) | -27inHg,0.37scfm (-91kPa, 21 ลิตร/นาที[ANR]) | 1.63scfm(1.2scfm)(46 ลิตร/นาที[ANR] (34 ลิตร/นาที[ANR]) |
| 12 | 1.2 | -27.6inHg, 1.33scfm (-93kPa, 38 ลิตร/นาที[ANR]) | -19.8inHg,1.75scfm (-67kPa, 50L/นาที[ANR]) | -27inHg,0.95scfm (-91kPa, 27 ลิตร/นาที[ANR]) | 1.63scfm(1.2scfm)(46 ลิตร/นาที[ANR] (34 ลิตร/นาที[ANR] |
| ไม่มีรหัส | ฐานท่อร่วมเพียงอย่างเดียว | ||||
รูหัวฉีด.(ชุดค่าผสม: B, D, F, H, K และ M)
| รหัส | รูหัวฉีด(มิลลิเมตร) | ระดับสุญญากาศ ดูดไหล | ปริมาณการใช้อากาศ | ||
ประเภท H | ประเภท L | ประเภท E | |||
| 05 | 0.5 | -25.5inHg, 0.19scfm (-86.5kPa,5.4L/min[ANR]) | -19.6inHg,0.35scfm (-67kPa,12L/min[ANR]) | – | 0.41scfm (11.5 ลิตร/นาที[ANR]) |
| 07 | 0.7 | -26.7inHg, 0.39scfm (-90.5kPa, 11 ลิตร/นาที[ANR]) | -19.6inHg,0.67scfm (-66.5kPa,19L/นาที[ANR]) | -25.5inHg, 0.3scfm (-86.5kPa, 8.4 ลิตร/นาที[ANR]) | 0.81scfm(0.6scfm)(23 ลิตร/นาที[ANR] (17 ลิตร/นาที[ANR]) |
| 10 | 1.0 | -26.7inHg, 0.67scfm (-90.5kPa, 19 ลิตร/นาที[ANR]) | -19.6inHg,0.85scfm (-66.5kPa,24L/min[ANR]) | -25.5inHg,0.54scfm (-86.5kPa, 15.4 ลิตร/นาที[ANR]) | 1.63scfm(1.2scfm)(46 ลิตร/นาที[ANR] (34 ลิตร/นาที[ANR]) |
| 12 | 1.2 | -26.7inHg, 0.85scfm (-90.5kPa, 24 ลิตร/นาที[ANR]) | -19.6inHg,0.95scfm (-66.5kPa,27L/นาที[ANR]) | -25.5inHg,0.67scfm (-86.5kPa, 19 ลิตร/นาที[ANR]) | 2.47scfm(1.67scfm)(70 ลิตร/นาที[ANR] (47 ลิตร/นาที[ANR] |
| ไม่มีรหัส | ฐานท่อร่วมเพียงอย่างเดียว | ||||
※ⅰการไหลดูดของขนาดพอร์ตสุญญากาศที่มี 5/32' OD และ ø4mm อาจแตกต่างจากค่าด้านบน
※ ⅱ แรงดันจ่ายคือ 72.5psi (0.5MPa) สำหรับประเภท H และ L และ 50psi (0.35MPa) สำหรับประเภท E
※ ⅲ ค่าการใช้ลมใน ( ) แสดงถึงค่าของประเภท E
※ ⅳ ค่าในตารางเป็นค่าอ้างอิงเท่านั้นการไหลของการดูดจะแตกต่างกันไปตามเงื่อนไขของระบบสุญญากาศพอร์ตสุญญากาศขนาดเส้นผ่าศูนย์กลางหรือท่อยาว.

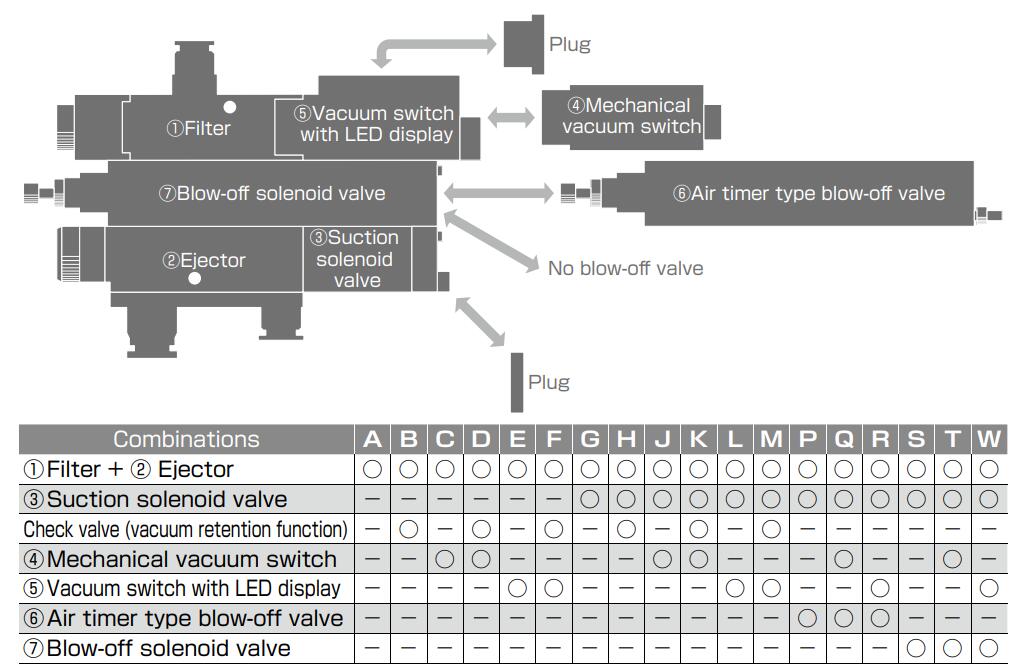

④ W → ชุดค่าผสม (18 ประเภท)
| รหัส | A | B | C | D | E | F | G | H | J | K | L | M | P | Q | R | S | T | W |
| กรอง | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| โซลินอยด์วาล์วดูด | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| เช็ควาล์ว (คุณลักษณะการกักเก็บสุญญากาศ | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ○ | ― | ― | ― | ― | ― | ― |
| สวิตช์สูญญากาศเชิงกล | ― | ― | ○ | ○ | ― | ― | ― | ― | ○ | ○ | ― | ― | ― | ○ | ― | ― | ○ | ― |
| สวิตช์สูญญากาศพร้อมจอแสดงผล LED | ― | ― | ― | ― | ○ | ○ | ― | ○ | ○ | ― | ― | ○ | ― | ― | ○ | ― | ― | ○ |
| วาล์วเปิดปิดชนิดแอร์ไทม์เมอร์ | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ | ― | ― | ― |
| วาล์วนำร่องชนิดโบลว์ออฟวาล์วโซลินอยด์ | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ○ | ○ | ○ |
| ไม่มีรหัส | ฐานท่อร่วมเพียงอย่างเดียว | |||||||||||||||||
⑤ 1/4 → พอร์ตสุญญากาศ (เส้นผ่านศูนย์กลางท่อ)
| รหัส | ขนาดนิ้ว | ขนาดมม | ||||
| 5/32 | 1/4 | 5/16 | 04 | 06 | 08 | |
| เส้นผ่านศูนย์กลางท่อ (มม.) | Φ5/32 | Φ1/4 | Φ5/16 | Φ4 | Φ6 | Φ8 |
※5/32' (รหัส: 5/32) และ ø4 มม. (รหัส: 04) สามารถเลือกได้สำหรับรูหัวฉีด 0.5 มม. และ 0.7 มม. เท่านั้น
■ ประเภทท่อร่วม (VKM)
| ตำแหน่งพอร์ต | ขนาดนิ้ว | ขนาดมม | ||||||||||||
| ด้านข้าง (ตรง) | ด้านบน (ตรง) | ด้านข้าง (ตรง) | ด้านบน (ตรง) | |||||||||||
| รหัส | S5/32 | ส1/4 | ส5/16 | พี.พี | T5/32 | ที1/4 | T5/16 | S4 | S6 | S8 | พี.พี | ที4 | ที6 | T8 |
| หลอดขนาดเส้นผ่าศูนย์กลาง | Φ5/32 | Φ1/4 | Φ5/16 | ปลั๊ก | Φ5/32 | Φ1/4 | Φ5/16 | Φ4 | Φ6 | Φ8 | ปลั๊ก | Φ4 | Φ6 | Φ8 |
00：ใช้กับยูนิตติดตั้งบนสุดของการติดตั้งท่อร่วมเพียงอย่างเดียว โดยมีพอร์ตที่จะติดตั้งที่ด้านข้าง และรหัสรุ่นสำหรับฐานท่อร่วมอย่างเดียวที่มีขนาดพอร์ตสุญญากาศต่างกัน
※ ⅰ5/32' (รหัส: 5/32) และ ø4 มม. (รหัส: 04) สามารถเลือกได้สำหรับรูหัวฉีด 0.5 มม. และ 0.7 มม. เท่านั้น
※ ⅱดูภาพอ้างอิงประเภท Manifold เพื่อเลือกตำแหน่งพอร์ต
⑥ 1/4 → ช่องจ่ายลม (เส้นผ่านศูนย์กลางท่อ)
■ ประเภทสแตนด์อโลน
| รหัส | ขนาดนิ้ว | ขนาดมม | ||||
| 5/32 | 1/4 | 5/16 | 04 | 06 | 08 | |
| เส้นผ่านศูนย์กลางท่อ (มม.) | Φ5/32 | Φ1/4 | Φ5/16 | Φ4 | Φ6 | Φ8 |
※5/32' (รหัส: 5/32) และ ø4 มม. (รหัส: 04) สามารถเลือกได้สำหรับรูหัวฉีด 0.5 มม. และ 0.7 มม. เท่านั้น
■ ประเภทท่อร่วม (VKM)
| ตำแหน่งพอร์ต | ขนาดนิ้ว | ขนาดมม | |||||||||||||
| ตรง | ข้อศอก | ตรง | ข้อศอก | ||||||||||||
| รหัส | ฝั่ง R เท่านั้น | 11/4 | 15/16 | 13/8 | 11/2 | 45/16 | 43/8 | 41/2 | 16 | 18 | 10 | 12 | 48 | 40 | 42 |
| ทั้งสองด้าน | 21/4 | 25/16 | 23/8 | 21/2 | 55/16 | 53/8 | 51/2 | 26 | 28 | 20 | 22 | 58 | 50 | 52 | |
| ไซด์ L เท่านั้น | 31/4 | 35/16 | 33/8 | 31/2 | 65/16 | 63/8 | 61/2 | 36 | 38 | 30 | 32 | 68 | 60 | 62 | |
| หลอดขนาดเส้นผ่าศูนย์กลาง | Φ1/4 | Φ5/16 | Φ3/8 | Φ1/2 | Φ5/16 | Φ3/8 | Φ1/2 | Φ6 | Φ8 | Φ10 | Φ12 | Φ8 | Φ10 | Φ12 | |
00：ใช้ได้กับยูนิตติดตั้งด้านบนแบบติดตั้งท่อร่วมเพียงอย่างเดียว
⑦ ส → พอร์ตไอเสีย (เส้นผ่านศูนย์กลางท่อ)
■ ประเภทสแตนด์อโลน
| รหัส | S | 08 | L8 |
| หลอดขนาดเส้นผ่าศูนย์กลาง | ช่องเก็บเสียง | Φ8mm แบบตรง 8mm เท่ากับ 5/16' (ท่อร่วมไอเสีย) | Φ8mm Elbow type 8mm เหมือนกับ 5/16' (ท่อร่วมไอเสีย) |
■ ประเภทท่อร่วม (VKM)
| ขนาดนิ้ว | ||||||||||||
| ประเภทพอร์ต | ช่องเก็บเสียง | ท่อไอเสีย | ||||||||||
| ตรง | ข้อศอก | เกลียวตัวเมีย | ||||||||||
| รหัส | ฝั่ง R เท่านั้น | S1 | 15/16 | 13/8 | 11/2 | 15/8 | 45/16 | 43/8 | 41/2 | 72N | 73น | 74น |
| ทั้งสองด้าน | S2 | 25/16 | 23/8 | 21/2 | 25/8 | 55/16 | 53/8 | 51/2 | 82N | 83น | 84N | |
| ไซด์ L เท่านั้น | S3 | 35/16 | 33/8 | 31/2 | 35/8 | 65/16 | 63/8 | 61/2 | 92N | 93N | 94N | |
| หลอดขนาดเส้นผ่าศูนย์กลาง | ― | Φ5/16 | Φ3/8 | Φ1/2 | Φ5/8 | Φ5/16 | Φ3/8 | Φ1/2 | 1/4NPT | 3/8NPT | 1/2NPT | |
| ขนาดมม | ||||||||||||
| ประเภทพอร์ต | ช่องเก็บเสียง | ท่อไอเสีย | ||||||||||
| ตรง | ข้อศอก | เกลียวตัวเมีย | ||||||||||
| รหัส | ฝั่ง R เท่านั้น | S1 | 18 | 10 | 12 | 13 | 48 | 40 | 42 | 72 | 73 | 74 |
| ทั้งสองด้าน | S2 | 28 | 20 | 22 | 23 | 58 | 50 | 52 | 82 | 83 | 84 | |
| ไซด์ L เท่านั้น | S3 | 38 | 30 | 32 | 33 | 68 | 60 | 62 | 92 | 93 | 94 | |
| หลอดขนาดเส้นผ่าศูนย์กลาง | ― | Φ8 | Φ10 | Φ12 | Φ16 | Φ8 | Φ10 | Φ12 | อาร์ซี1/4 | อาร์ซี 3/8 | อาร์ซี1/2 | |
00：ใช้ได้กับยูนิตติดตั้งด้านบนแบบติดตั้งท่อร่วมเพียงอย่างเดียว
⑧ E → ประเภทโซลินอยด์วาล์ว
| แรงดันไฟฟ้า | DC24V | AC100V |
| ปกติปิด (NC) | E | F |
| เปิดตามปกติ (ไม่มี) | G | H |
⑨ ข → สี
| รหัส | W | B |
| สี | แสงสีเทา | สีดำ |
⑩ □ → จำนวนสถานี (ประเภท Manifold เท่านั้น)
| รหัส | N02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 |
| #สถานี | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
※ คำสั่งพิเศษสำหรับผู้ที่มี 11 สถานีขึ้นไป
⑪ □ → สวิตช์สูญญากาศ (※ เลือกได้เฉพาะเมื่อ ④ชุดค่าผสมเป็นหนึ่งใน E, F, L, M, R และ W)
| รหัส | -NW | -NA | -PW | -ป |
| สลับเอาต์พุต | เอาต์พุต NPN open-collector พร้อมเอาต์พุตสวิตช์ 2 ตัว | เอาต์พุตสวิตช์คอลเลคเตอร์ NPN และเอาต์พุตอะนาล็อก | เอาต์พุต PNP open-collector พร้อมเอาต์พุตสวิตช์ 2 ตัว | เอาต์พุตสวิตช์คอลเลคเตอร์เปิด PNP พร้อมเอาต์พุตอะนาล็อก |
Main Dimensions

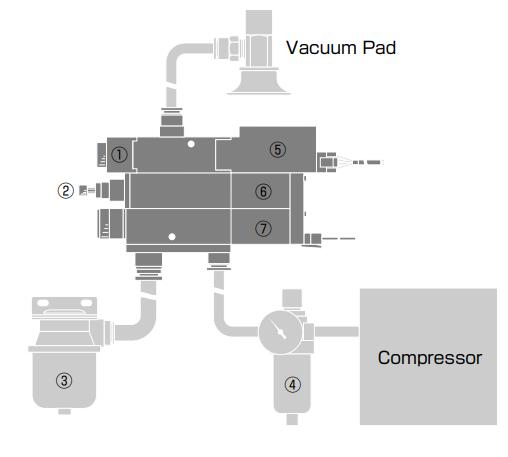

■ ตัวอย่างการวางท่อ

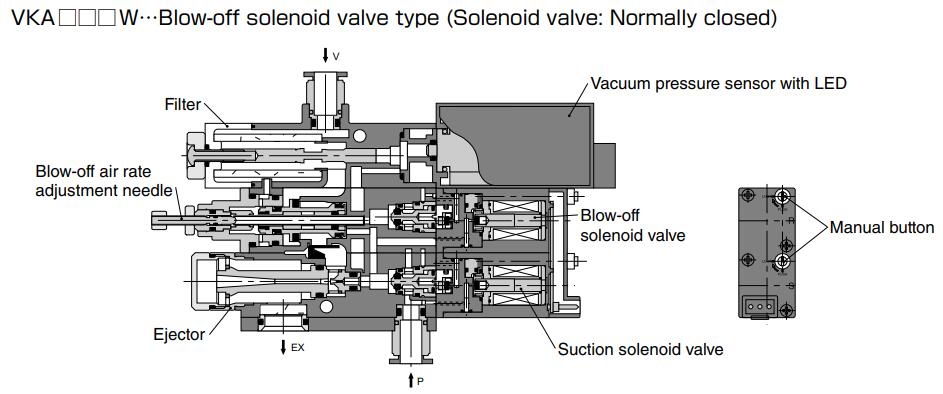

■ โครงสร้าง (แบบสแตนด์อโลนพร้อมพอร์ตสองด้าน : VKA)

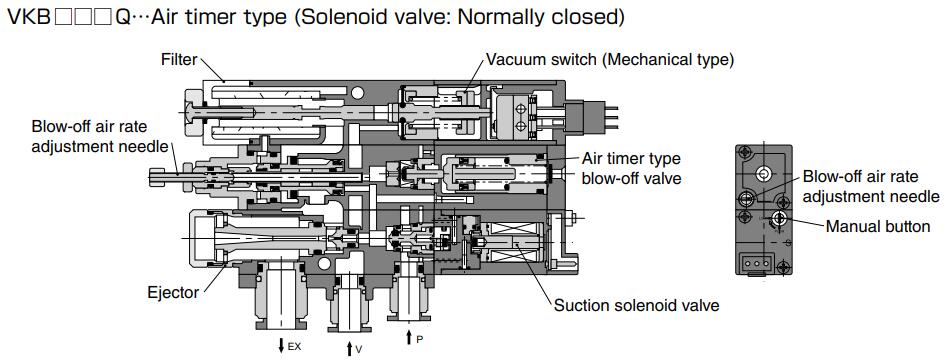

■ โครงสร้าง (VKB: แบบสแตนด์อะโลนพร้อมพอร์ตด้านเดียว)
