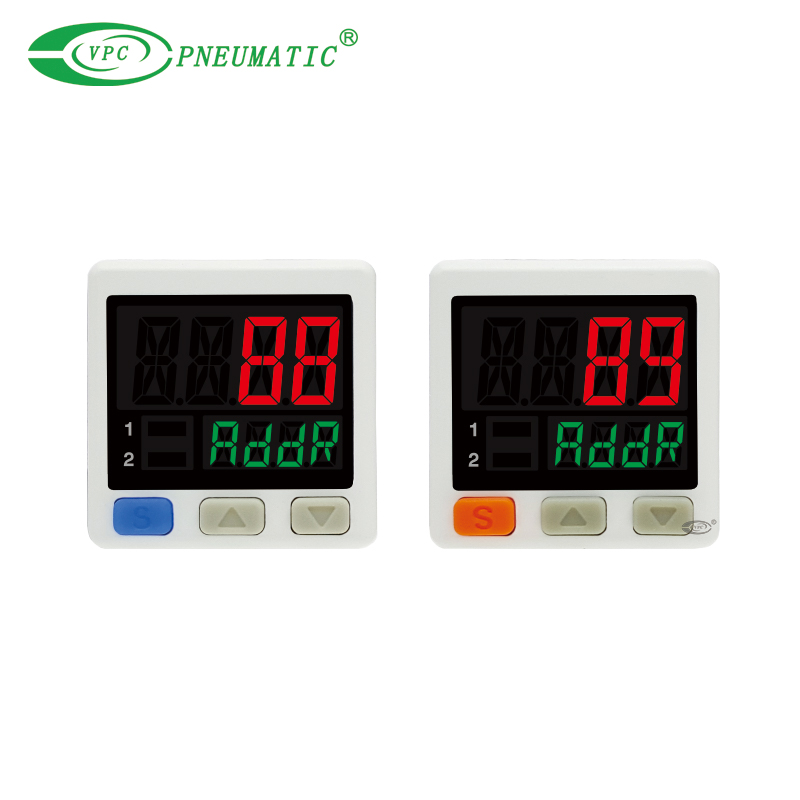

วีพี-15
VPC Pneumatic
8481804090
| สถานะห้องว่าง: | |
|---|---|
คำอธิบายผลิตภัณฑ์
รองรับ โปรโตคอล MODBUS มาตรฐาน
คงเอาต์พุตสวิตชิ่งแบบธรรมดาไว้หนึ่งตัว
เหมาะสำหรับอุตสาหกรรม 4.0 และการใช้งานด้านการผลิตอัจฉริยะ
รองรับการอ่านระยะไกลและการตั้งค่าพารามิเตอร์
การตรวจสอบแบบเรียลไทม์และการกำหนดค่าที่รวดเร็ว
ข้อกำหนดผลิตภัณฑ์
| แบบอย่าง | VP-01/02/04P (ชนิดแรงดันสูง) | VP-01/02/04C (ชนิดแรงดันต่ำ) | VP-10P (ชนิดแรงดันสูง) | VP-10C (ชนิดแรงดันต่ำ) | VP-15/04P (ชนิดแรงดันสูง) | VP-15/04C (ชนิดแรงดันต่ำ) | |
| ช่วงความดันที่ได้รับการจัดอันดับ | -0.101–1.0 MPa | -101.3–101.3 กิโลปาสคาล | -0.101–1.0 MPa | -101.3–101.3 กิโลปาสคาล | -0.101–1.0 MPa | -101.3–101.3 กิโลปาสคาล | |
| ช่วงการตั้งค่าแรงดัน | -0.105–1.0 MPa | -105–105 กิโลปาสคาล | -0.105–1.0 MPa | -105–105 กิโลปาสคาล | -0.105–1.0 MPa | -105–105 กิโลปาสคาล | |
| แรงดันทดสอบ | 1.5 MPa | 500 กิโลปาสคาล | 1.5 MPa | 500 กิโลปาสคาล | 1.5 MPa | 500 กิโลปาสคาล | |
| ของเหลวที่ใช้บังคับ | ก๊าซที่ไม่กัดกร่อนและไม่ติดไฟ เป็นไปตามมาตรฐาน ISO 8573-1:2010 [7:4:4] | ||||||
| แรงดันไฟฟ้า | 12–24 โวลต์กระแสตรง ±10% | ||||||
| การบริโภคในปัจจุบัน | สูงสุด 45 mA (ไม่มีโหลด) | ||||||
| ความละเอียดการแสดงผลตามหน่วยความดัน | ปาสคาล | 1 | 0.1 | 1 | 0.1 | 1 | 0.1 |
| MPa | 0.001 | — | 0.001 | — | 0.001 | — | |
| กก./ซม.² | 0.01 | 0.001 | 0.01 | 0.001 | 0.01 | 0.001 | |
| บาร์ | 0.01 | 0.001 | 0.01 | 0.001 | 0.01 | 0.001 | |
| ปอนด์ต่อตารางนิ้ว | 0.1 | 0.01 | 0.1 | 0.01 | 0.1 | 0.01 | |
| มิลลิเมตรปรอท | — | 1 | — | 1 | — | 1 | |
| ในปรอท | — | 0.1 | — | 0.1 | — | 0.1 | |
| เอาต์พุตสวิตช์ *1 | เอาต์พุต กระแสโหลด: NPN open-collector สูงสุด 100 mA แรงดันไฟจ่าย: 30 V DC แรงดันตกภายใน: 1.5 V หรือน้อยกว่า | เอาต์พุต กระแสโหลด: PNP open-collector สูงสุด 100 mA แรงดันไฟจ่าย: 24 V DC แรงดันไฟตกภายใน: 1.5 V หรือน้อยกว่า | |||||
| เอาท์พุทแรงดันไฟฟ้าแบบอะนาล็อก *1 | แรงดันไฟฟ้าเอาท์พุต: 1–5 V ±2.5% FS เชิงเส้น: ±1% FS อิมพีแดนซ์เอาต์พุต: ประมาณ 1 กิโลโอห์ม | แรงดันไฟฟ้าเอาท์พุต: 1–5 V ±2.5% FS เชิงเส้น: ±1% FS อิมพีแดนซ์เอาต์พุต: ประมาณ 1 กิโลโอห์ม | ไม่มี | ||||
| เอาท์พุทกระแสอนาล็อก *1 | ไม่มี | กระแสไฟฟ้าเอาท์พุต: 4–20 mA ±2.5% FS Linearity: ±1% FS ความต้านทานโหลด: สูงสุด 300 Ω @ 12 โวลต์; 600 Ω @ 24 โวลต์ | ไม่มี | ||||
| ฟังก์ชั่น MODBUS *2 | ไม่มี | มีอยู่ | |||||
| แสดงความแม่นยำ | ±2% FS ±1 หลัก (ที่ 25 ±3°C) | ||||||
| ความสามารถในการทำซ้ำ | ±0.2% FS ±2 หลัก | ||||||
| เวลาตอบสนอง | สามารถเลือก 2.0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms, 3000 ms, 5000 ms ได้ | สามารถเลือก 1 ms, 2.0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms, 3000 ms, 5000 ms ได้ *3 | สามารถเลือก 2.0 ms, 50 ms, 100 ms, 250 ms, 500 ms, 2000 ms, 3000 ms, 5000 ms ได้ | ||||
| แสดง | จอแสดงผล 3 สี (แดง, ส้ม, เหลือง-เขียว); อัตราการสุ่มตัวอย่าง: 4 ครั้ง/วินาที | ||||||
| ลักษณะอุณหภูมิ | ±2% FS (อุณหภูมิอ้างอิง: 25°C; ภายในช่วงการทำงาน 0–50°C) | ||||||
| สภาพแวดล้อมการทำงาน | 0–50°C (ไม่มีการควบแน่น, ไม่เป็นน้ำแข็ง); 35–85% RH (ไม่ควบแน่น) | ||||||
| สภาพแวดล้อมการจัดเก็บ | -10–50°C (ไม่มีการควบแน่น, ไม่เป็นน้ำแข็ง); 35–85% RH (ไม่ควบแน่น) | ||||||
| ระดับการป้องกัน | IP40 | ||||||
| พอร์ตลม / ข้อมูลจำเพาะของท่อ | เกลียวตัวเมีย: M5 เกลียวตัวผู้: R1/8 (มาตรฐานเอเชีย BSPT 1/8) ข้อต่อสวมเร็วโดยตรง: ท่อเสริม Ø4 มม. หรือ Ø6 มม.; ข้อศอกตรงหรือ 90° | ||||||
| น้ำหนัก | ประมาณ ประมาณ 70 กรัม (รวมสายไฟ) | ประมาณ ประมาณ 85 กรัม (รวมสายไฟ) | |||||
| เครื่องประดับ | สายไฟพร้อมขั้วต่อ 1 เส้น | ||||||
*1) ประเภทเอาต์พุตสอดคล้องกับรุ่นผลิตภัณฑ์แบบหนึ่งต่อหนึ่ง
*2) MODBUS รองรับเฉพาะซีรีส์ VP-15 เท่านั้น
*3) เวลาตอบสนอง 1 ms ใช้ได้เฉพาะเมื่อเปิดใช้งานโหมด SUPERSPEED เท่านั้น
