VPC2201-06
VPC Pneumatic
8481804090
สื่อการทำงาน: | |
---|---|
ประเภทการควบคุม: | |
อุณหภูมิในการทำงาน: | |
อุณหภูมิโดยรอบ: | |
วัสดุร่างกาย: | |
สถานะห้องว่าง: | |
รายละเอียดสินค้า
1. โซลินอยด์วาล์วชนิดออกฤทธิ์โดยตรงและแบบปิดปกติ 2/2 ทางความไวสูงช่วยให้เปลี่ยนทิศทางได้อย่างรวดเร็ว
2. วาล์วแบบออกฤทธิ์โดยตรงและวาล์วขนาดเล็กมีรูขนาด 1 ถึง 14 มม.
3. ขดลวดป้องกันการระเบิด คอยล์เย็น/ขั้วต่อประหยัดพลังงาน และสวิตช์จับเวลาเป็นตัวเลือก
4. มีขนาดกะทัดรัด เล็ก และน้ำหนักเบาง่ายต่อการติดตั้งและรื้อถอน
ข้อมูลจำเพาะของผลิตภัณฑ์
ประเภทการแสดง | ประเภทการแสดงโดยตรง |
ประเภทการควบคุม | ปิดปกติ |
ประเภทเธรด | G (มาตรฐาน), NPT, การเชื่อมต่อแผ่น Rc (อุปกรณ์เสริม) |
สื่อการทำงาน | อากาศ น้ำ ของเหลวที่เป็นกลาง |
ความหนืดปานกลาง | ≤21มม2/s |
ตัววาล์ว | ทองเหลือง |
วัสดุซีล | NBR (มาตรฐาน), FKM, EPDM (อุปกรณ์เสริม) |
อุณหภูมิในการทำงาน | NBR: -10~80C FKM: -10~110℃ อีพีดีเอ็ม: -20~120C |
อุณหภูมิโดยรอบ | -10~50°C (ป้องกันการระเบิด: -20~40°C) |
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | ไฟฟ้ากระแสสลับ220V(50-60เฮิร์ต), DC24V (0เฮิร์ต) |
ช่วงแรงดันไฟฟ้า | ± 10% |
สิ่งที่แนบมา | IP65 |
การติดตั้ง | ให้คอยล์หงายขึ้น |
ไม่จำเป็น | คอยล์/คอนเนคเตอร์ประหยัดพลังงานระบายความร้อนป้องกันการระเบิด สวิตช์จับเวลา |

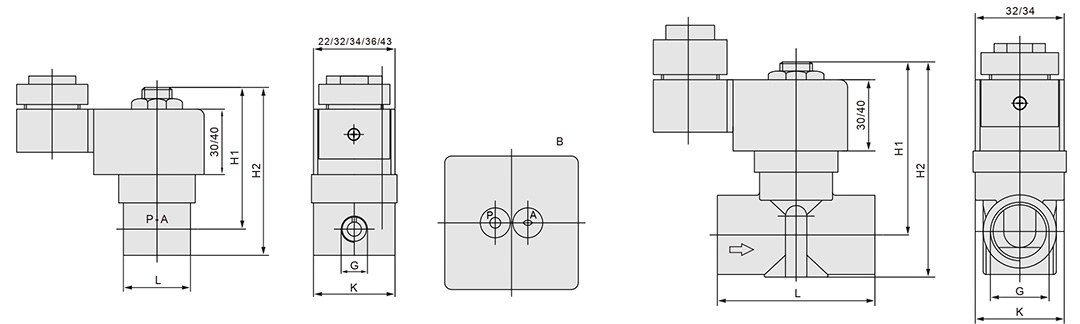

ขนาดหลัก
แบบอย่าง | ขนาดข้อต่อ (G) | ปาก (มม.) | ค่า KV (ลบ.ม./ชม.) | ความกดดันจากการทำงาน (เมปาสคาล) | มิติข้อมูลหลัก | |||
L | K | H1 | H2 | |||||
VPC2201-06 | 1/8 | 1 | 0.02 | 0~0.8 | 20 | 25 | 49 | 56 |
VPC2201-06A | 1/8 | 1 | 0.02 | 0~0.4 | 32 | 32 | 59 | 67 |
VPC2202-06 | 1/8 | 2 | 0.09 | 0~1.0 | 32 | 32 | 51 | 58 |
VPC2202-06A | 1/8 | 2 | 0.09 | 0~2.5 | 32 | 32 | 61 | 68 |
VPC2202-06B | 1/8 | 2 | 0.09 | 0~4.0 | 32 | 32 | 61 | 68 |
VPC2203-06 | 1/8 | 3 | 0.2 | 0~0.4 | 32 | 32 | 51 | 58 |
VPC2203-06A | 1/8 | 3 | 0.2 | 0~1.0 | 32 | 32 | 61 | 68 |
VPC2203-06B | 1/8 | 3 | 0.2 | 0~2.5 | 32 | 32 | 61 | 68 |
VPC2202-08 | 1/4 | 2 | 0.09 | 0~1.0 | 46 | 32 | 51 | 60 |
VPC2202-08A | 1/4 | 2 | 0.09 | 0~2.5 | 46 | 32 | 61 | 70 |
VPC2202-08B | 1/4 | 2 | 0.09 | 0~4.0 | 46 | 32 | 61 | 70 |
VPC2203-08 | 1/4 | 3 | 0.2 | 0~0.4 | 46 | 32 | 51 | 60 |
VPC2203-08A | 1/4 | 3 | 0.2 | 0~1.0 | 46 | 32 | 61 | 70 |
VPC2203-08B | 1/4 | 3 | 0.2 | 0~2.5 | 46 | 32 | 61 | 70 |
VPC2204-08 | 1/4 | 4 | 0.3 | 0~0.1 | 46 | 32 | 51 | 60 |
VPC2204-08A | 1/4 | 4 | 0.3 | 0~0.6 | 46 | 32 | 61 | 70 |
VPC2204-08B | 1/4 | 4 | 0.3 | 0~1.0 | 46 | 32 | 61 | 70 |
VPC2204-10A | 3/8 | 4 | 0.3 | 0~0.6 | 55 | 32 | 73 | 87 |
VPC2204-10B | 3/8 | 4 | 0.3 | 0~1.0 | 55 | 32 | 73 | 87 |
VPC2205-10A | 3/8 | 5 | 0.47 | 0~0.25 | 55 | 32 | 73 | 87 |
VPC2205-10B | 3/8 | 5 | 0.47 | 0~0.6 | 55 | 32 | 73 | 87 |
VPC2206-10A | 3/8 | 6 | 0.68 | 0~0.16 | 55 | 32 | 73 | 87 |
VPC2206-10B | 3/8 | 6 | 0.68 | 0~0.4 | 55 | 32 | 73 | 87 |
VPC2208-10A | 3/8 | 8 | 1.2 | 0~0.1 | 55 | 32 | 73 | 87 |
VPC2208-10B | 3/8 | 8 | 1.2 | 0~0.25 | 55 | 32 | 73 | 87 |
VPC2210-15A | 1/2 | 10 | 1.9 | 0~0.06 | 55 | 32 | 73 | 87 |
VPC2210-15B | 1/2 | 10 | 1.9 | 0~0.16 | 55 | 32 | 73 | 87 |
VPC2204-15A | 1/2 | 4 | 0.3 | 0~0.6 | 55 | 32 | 73 | 87 |
VPC2204-15B | 1/2 | 4 | 0.3 | 0~1.0 | 55 | 32 | 73 | 87 |
VPC2205-15A | 1/2 | 5 | 0.47 | 0~0.25 | 55 | 32 | 73 | 87 |
VPC2205-15B | 1/2 | 5 | 0.47 | 0~0.6 | 55 | 32 | 73 | 87 |
VPC2206-15A | 1/2 | 6 | 0.68 | 0~0.16 | 55 | 32 | 73 | 87 |
VPC2206-15B | 1/2 | 6 | 0.68 | 0~0.4 | 55 | 32 | 73 | 87 |
VPC2208-15A | 1/2 | 8 | 1.2 | 0~0.1 | 55 | 32 | 73 | 87 |
VPC2208-15B | 1/2 | 8 | 1.2 | 0~0.25 | 55 | 32 | 73 | 87 |
VPC2214-15A | 1/2 | 14 | 2.2 | 0~0.025 | 58 | 41 | 79.5 | 95 |
VPC2214-15B | 1/2 | 14 | 2.2 | 0~0.04 | 58 | 41 | 79.5 | 95 |
VPC2214-20A | 3/4 | 14 | 2.2 | 0~0.025 | 58 | 41 | 79.5 | 95 |
VPC2214-20B | 3/4 | 14 | 2.2 | 0~0.04 | 58 | 41 | 79.5 | 95 |
