| สื่อการทำงาน： | |
|---|---|
| พิมพ์： | |
| อุณหภูมิในการทำงาน： | |
| ความกดดันจากการทำงาน： | |
| วัสดุร่างกาย： | |

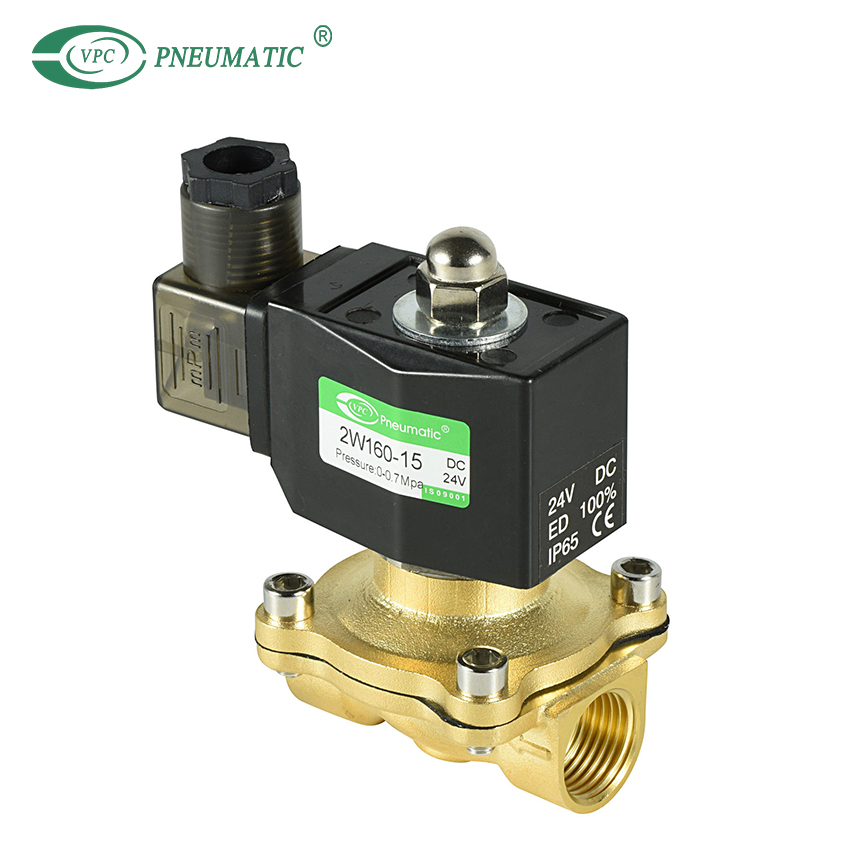

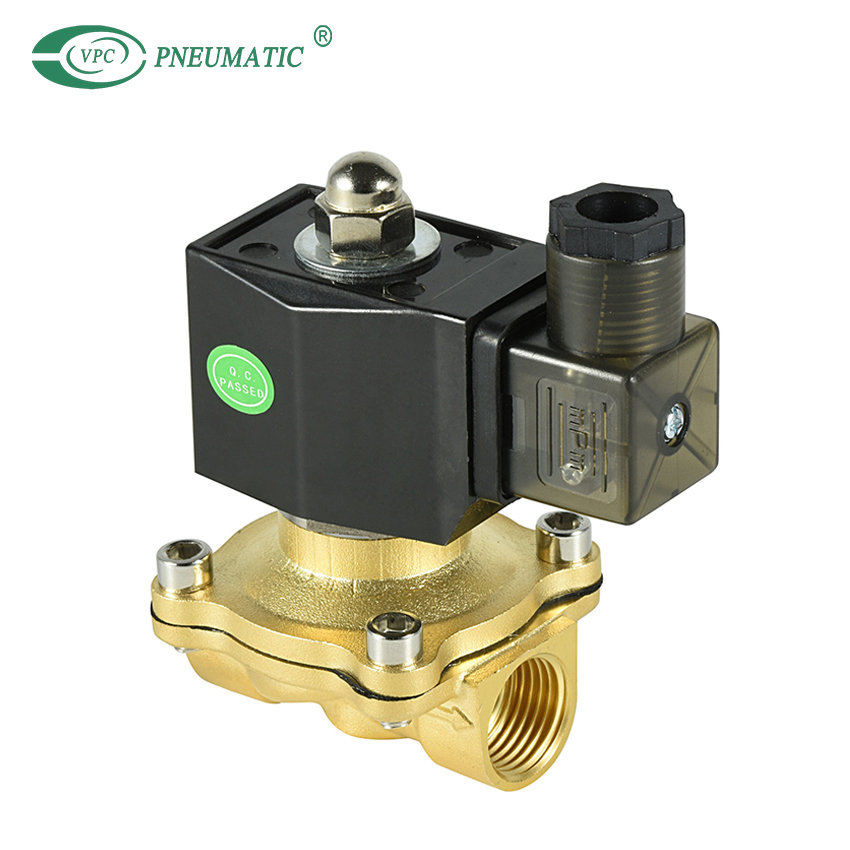

รายละเอียดสินค้า
1. ลักษณะ
1 ปกติเปิด เปิดเมื่อไม่มีพลังงาน ปิดเมื่อมีพลังงาน
② โซลินอยด์วาล์ว 2W สามารถทำงานที่ความดันต่างเป็นศูนย์ได้
2. ใช้งานได้ ของเหลว
1 อากาศ น้ำมัน แก๊ส น้ำ และของเหลวที่มีความหนืดต่ำ
② มีวงแหวนซีลวัสดุ EPDM/VITON สำหรับของเหลวหรือก๊าซที่มีฤทธิ์กัดกร่อนต่ำ
3. ของเหลวที่ไม่เหมาะสม
1 ของไหลที่จะเปลี่ยนเป็นของเหลวหลังจากถูกให้ความร้อนและ แข็งตัวหลังจากถูกทำให้เย็นลง
2. ของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง
3 ของไหลที่มีความหนืดจลนศาสตร์มากกว่า 50CST
บันทึก:
* ตรวจสอบให้แน่ใจว่าท่อสะอาดก่อนการติดตั้ง
* โปรดแก้ไขตัวกรองเฟรม Y ที่ด้านหน้าของโซลินอยด์วาล์ว เพื่ออายุการใช้งานที่ยาวขึ้น
หมายเหตุ：เฉพาะวาล์ว 2W160, 2W200, 2W250 เท่านั้นที่สามารถทำให้เป็นแบบเปิดปกติได้
ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
สื่อการทำงาน | อากาศ น้ำ น้ำมัน แก๊ส | ||||||
ประเภทการแสดง | ประเภทการแสดงโดยตรง | ||||||
สไตล์การควบคุม | ปกติปิด/เปิดปกติ | ||||||
ปาก | 16มม | 20มม | 25มม | 35มม | 40มม | 50มม | |
ค่า CV | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
ขนาดข้อต่อ | G3/8' | G1/2' | G3/4' | G1' | G11/4' | G11/2' | G2' |
ความกดดันจากการทำงาน | อากาศ: 0 ถึง 0.7Mpa ;น้ำ: 0 ถึง 0.5Mpa;น้ำมัน: 0 ถึง 0.5Mpa;แก๊ส: 0 ถึง 0.7Mpa | ||||||
สูงสุดความดัน | 1.05Mpa | ||||||
อุณหภูมิในการทำงาน | -5 ถึง +80°C (อุณหภูมิอาจถึง -5 ถึง +150°C หากเปลี่ยนซีล) | ||||||
ตัววาล์ว | ทองเหลือง | ||||||
วัสดุซีล | NBR, ไวตัน | ||||||
มิติข้อมูลหลัก
| แบบอย่าง | เอ (มม.) | บี (มม.) | ซี (มม.) | ง (มม.) | เค (มม.) |
| 2W160-10 | 101.5 | 57 | 117 | 69 | 3/8' |
| 2W160-15 | 101.5 | 57 | 117 | 69 | 1/2' |
| 2W200-20 | 107 | 57 | 117 | 69 | 3/4' |
| 2W250-25 | 111.5 | 73.5 | 134.5 | 99 | 1' |
| 2W350-35 | 142 | 95 | 172 | 123 | 11/4' |
| 2W400-40 | 142 | 95 | 172 | 123 | 11/2 |
| 2W500-50 | 172 | 123 | 209 | 168 | 2' |
