คำอธิบายผลิตภัณฑ์
1. ลักษณะ
1 ปกติเปิด เปิดเมื่อไม่มีพลังงาน ปิดเมื่อมีพลังงาน
2 โซลินอยด์วาล์ว 2W สามารถทำงานได้ที่แรงดันต่างศูนย์
2. ของเหลว ที่ใช้บังคับ
1 อากาศ น้ำมัน แก๊ส น้ำ และของเหลวที่มีความหนืดต่ำ
② มีวงแหวนซีลวัสดุ EPDM/VITON สำหรับของเหลวหรือก๊าซที่มีฤทธิ์กัดกร่อนต่ำ
3. ของเหลวที่ไม่เหมาะสม
1 ของไหลที่จะเปลี่ยนเป็นของเหลวหลังจากถูกให้ความร้อน และ กลายเป็นของแข็งหลังจากถูกทำให้เย็นลง
2. ของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง
3 ของไหลที่มีความหนืดจลนศาสตร์มากกว่า 50CST
บันทึก:
* ตรวจสอบให้แน่ใจว่าท่อสะอาดก่อนการติดตั้ง
* โปรดแก้ไขตัวกรองเฟรม Y ที่ด้านหน้าของโซลินอยด์วาล์ว เพื่ออายุการใช้งานที่ยาวขึ้น
หมายเหตุ: เฉพาะโซลินอยด์วาล์ว 2W160, 2W200, 2W250 เท่านั้นที่สามารถสร้างประเภทเปิดปกติได้ สำหรับโซลินอยด์วาล์ว OEM โปรดติดต่อ VPC นิวแมติก
ข้อกำหนดผลิตภัณฑ์
แบบอย่าง | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
สื่อการทำงาน | อากาศน้ำน้ำมันก๊าซ | ||||||
การแสดงประเภท | ประเภทการแสดงโดยตรง | ||||||
รูปแบบการควบคุม | ปิดปกติ / เปิดปกติ | ||||||
ปาก | 16 มม. | 20 มม. | 25 มม. | 35 มม. | 40 มม. | 50 มม. | |
ค่า CV | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
ขนาดร่วม | G3/8 ' | G1/2 ' | G3/4 ' | G1 ' | G11/4 ' | G11/2 ' | G2 ' |
แรงกดดันในการทำงาน | อากาศ: 0~0.7Mpa น้ำ: 0~0.5Mpa น้ำมัน: 0~0.5Mpa แก๊ส: 0~0.7Mpa | ||||||
สูงสุด ความดัน | 1.05mpa | ||||||
อุณหภูมิในการทำงาน | -5~80°C (อุณหภูมิสามารถเข้าถึง -5~150°C หากเปลี่ยนซีล) | ||||||
ตัววาล์ว | ทองเหลือง | ||||||
วัสดุปิดผนึก | NBR, ไวตัน | ||||||

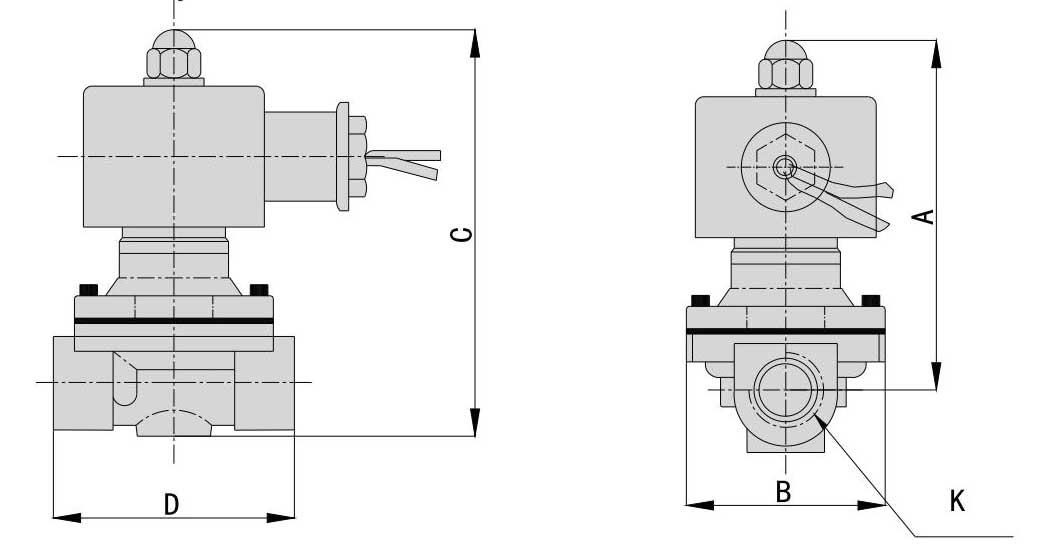

มิติหลัก
| แบบอย่าง | เอ (มม.) | บี (มม.) | ซี (มม.) | ง (มม.) | เค (มม.) |
| 2W160-10 | 101.5 | 57 | 117 | 69 | 3/8' |
| 2W160-15 | 101.5 | 57 | 117 | 69 | 1/2' |
| 2W200-20 | 107 | 57 | 117 | 69 | 3/4 ' |
| 2W250-25 | 111.5 | 73.5 | 134.5 | 99 | 1' |
| 2W350-35 | 142 | 95 | 172 | 123 | 11/4' |
| 2W400-40 | 142 | 95 | 172 | 123 | 11/2 |
| 2W500-50 | 172 | 123 | 209 | 168 | 2' |
คำถามที่พบบ่อย
ไตรมาสที่ 1 โซลินอยด์วาล์วคืออะไร
โซลินอยด์วาล์ว เป็นชุดควบคุมซึ่งเมื่อได้รับพลังงานไฟฟ้าหรือดับพลังงานแล้ว จะปิดหรือปล่อยให้ของเหลวไหล แอคชูเอเตอร์จะอยู่ในรูปของแม่เหล็กไฟฟ้า เมื่อได้รับพลังงาน สนามแม่เหล็กจะถูกสร้างขึ้นเพื่อดึงลูกสูบหรือกระดองที่หมุนต้านการกระทำของสปริง
ไตรมาสที่ 2 โซลินอยด์วาล์วทำงานอย่างไร?
โซลินอยด์วาล์ว ประกอบด้วยชุดคอยล์ ลูกสูบ และปลอกหุ้ม ในวาล์วปิดตามปกติ สปริงกลับของลูกสูบจะยึดลูกสูบไว้กับปากและป้องกันการไหล เมื่อขดลวดโซลินอยด์ถูกกระตุ้น สนามแม่เหล็กที่เกิดขึ้นจะยกลูกสูบขึ้น ทำให้เกิดการไหล
ไตรมาสที่ 3 โซลินอยด์วาล์วสองทางใช้งานอย่างไร?
โซลินอยด์วาล์ว 2 ทางมีสองพอร์ตคือทางเข้าและทางออก ทิศทางการไหลเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าการทำงานถูกต้อง ดังนั้นโดยทั่วไปจะมีลูกศรแสดงทิศทางการไหล ใช้เพื่อเริ่ม/หยุดการไหลของก๊าซ/ของเหลว และโดยทั่วไปส่วนใหญ่ปิด หากไฟฟ้าดับวาล์วจะปิด
ไตรมาสที่ 4 อะไรทำให้เกิดความล้มเหลวของโซลินอยด์?
ความล้มเหลวของขดลวดโซลินอยด์อาจเกิดจากหลายปัจจัย การใช้แรงดันไฟฟ้าที่ไม่ถูกต้องกับขดลวดจะทำให้ขดลวดเสียหายและอาจทำให้ขดลวดไหม้ได้ ไฟฟ้ากระชากหรือไฟกระชากอาจทำให้ขดลวดเสียหายได้ คอยล์ที่ไหม้ไม่สามารถซ่อมแซมได้และจะต้องเปลี่ยนใหม่ ตรวจสอบว่าทิศทางการไหลตรงกับตัวบ่งชี้บนตัววาล์วหรือตรงกับภายในขีดจำกัดตามที่ระบุไว้ในคู่มือวาล์ว
