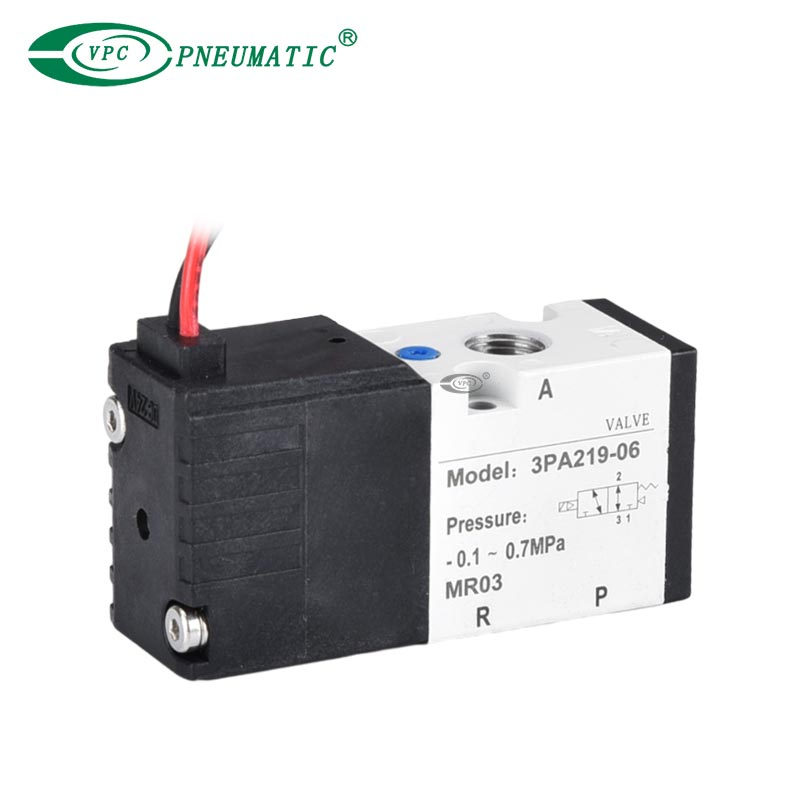

โครงสร้างซีรีส์ 3PA/3PB เป็นวาล์วก้านวาล์วชนิดสมดุลแรงดัน ซึ่งไม่ได้รับผลกระทบจากแรงดันใช้งาน และให้ประสิทธิภาพอัตราการไหลขนาดใหญ่ที่มีกำลังวัตต์ต่ำ
3PA319-06
VPC Pneumatic
| พอร์ตเชื่อมต่อ： | |
|---|---|
| สถานีต่าง ๆ： | |
| ร่างกาย： | |
| การรับประกันคุณภาพ： | |
| สถานะห้องว่าง: | |
รายละเอียดสินค้า
ซีรีส์ 3PA ของวาล์วสามพอร์ตออกฤทธิ์โดยตรงที่มีแรงดัน พร้อมแรงดันใช้งานตั้งแต่ 0.7 MPa จนถึงสุญญากาศต่ำที่ -100 kPa ช่วยอำนวยความสะดวกในการสร้างระบบแรงดันต่ำ/สุญญากาศ
● สลับได้ระหว่าง NO และ NC
● สามารถเพิ่มแรงดันพอร์ตได้จากพอร์ตใดก็ได้จาก 3 พอร์ต
● บ่าวาล์วชุดประกอบก้านและบรรจุภัณฑ์มีเส้นผ่านศูนย์กลางเท่ากัน ดังนั้นค่าความดันที่แตกต่างกันของพอร์ตแต่ละอันจึงถูกยกเลิกโดยรูทะลุของชุดประกอบก้าน และแรงดันจะสมดุลทั้งที่เปิดและปิด
ข้อมูลจำเพาะของผลิตภัณฑ์
| รุ่น | 3PA1 | 3PA2 | 3PB1 | 3PB2 |
| ขนาดพอร์ต | ม5 | 1/8 | 1/8 | 1/8, 1/4 |
| วาล์วและการทำงาน | วาล์วก้านที่ออกฤทธิ์โดยตรง | |||
| สื่อการทำงาน | อากาศอัด สุญญากาศต่ำ | |||
| สูงสุดความกดดันจากการทำงาน | 0.70 เมกะปาสคาล | |||
| นาที.ความกดดันจากการทำงาน | -100 กิโลปาสคาล | |||
| พิสูจน์ความกดดัน | 1.05 เมกะปาสคาล | |||
| ส่วนต่างแรงดันการทำงานสูงสุด | 0.70 เมกะปาสคาล | |||
| อุณหภูมิโดยรอบ | -5 ถึง 50 ℃ (ไม่มีการแช่แข็ง) | |||
| อุณหภูมิในการทำงาน | 5 ถึง 50 ℃ | |||
| การหล่อลื่น | ไม่จำเป็นต้องใช้ | |||
| ระดับการป้องกัน | กันฝุ่น | |||
| ความต้านทานการสั่นสะเทือน | 50 ม./วินาที หรือน้อยกว่า | |||
| ทนต่อแรงกระแทก | 300 ม./วินาที² หรือน้อยกว่า | |||
| บรรยากาศ | ไม่สามารถใช้ในสภาพแวดล้อมก๊าซที่มีฤทธิ์กัดกร่อน | |||
| เวลาตอบสนอง* | 20 มิลลิวินาทีหรือน้อยกว่า | |||
* เวลาตอบสนองคือค่าที่ แรงดันจ่าย 0.5 MPa โดยไม่มีการหล่อลื่น และเมื่อเปิดเครื่องขึ้นอยู่กับ ความดันและคุณภาพของสารหล่อลื่น
| แบบอย่าง | 3PA1 3PB1 | 3PA2 3PB2 | ||
| แรงดันไฟฟ้าแบบราล | เครื่องปรับอากาศ | 100 โวลต์, 200 โวลต์ (50/60 เฮิรตซ์) | ||
| กระแสตรง | 24 โวลต์ | |||
| ช่วงความผันผวนของแรงดันไฟฟ้า | ±10% | |||
| เริ่มปัจจุบัน | เครื่องปรับอากาศ | 100 โวลต์ | 0.032 A/0.027 A | 0.068 A/0.054 A |
| เครื่องปรับอากาศ | 200 โวลต์ | 0.016 A/0.014 A | 0.034 A/0.027 A | |
| กระแสตรง | 24V | - | - | |
| ถือปัจจุบัน | เครื่องปรับอากาศ | 100 โวลต์ | 0.028 A/0.022 A | 0.041 A/0.032 A |
| เครื่องปรับอากาศ | 200 โวลต์ | 0.014 A/0.011 A | 0.021 A/0.016 A | |
| กระแสตรง | 24 โวลต์ | 0.075 ก | 0.075 ก | |
| การใช้พลังงาน (พร้อมไฟแสดงสถานะ) | เครื่องปรับอากาศ | 100 โวลต์ | 1.8 วัตต์/1.4 วัตต์ (2.0 วัตต์/1.6 วัตต์) | 2.2 วัตต์/1.8 วัตต์ (2.4 วัตต์/2.0 วัตต์) |
| เครื่องปรับอากาศ | 200 โวลต์ | 1.8 วัตต์/1.4 วัตต์ (2.0 วัตต์/1.6 วัตต์) | 2.2 วัตต์/1.8 วัตต์ (2.4 วัตต์/2.0 วัตต์) | |
| กระแสตรง | 24 โวลต์ | 1.8 วัตต์(2.0 วัตต์) | 1.8 วัตต์(2.0 วัตต์) | |
| ระดับความร้อน | B (ขดลวดเสียหาย) | |||
| อุณหภูมิสูงขึ้น | 30 ℃ | |||
* สามารถใช้ 100 VAC 50/60 Hz ได้โดยมีพิกัด แรงดันไฟฟ้า 110 VAC 60 Hz และ 200 VAC 50/60 Hz ใช้ได้กับไฟ 220 VAC 60 Hz.
| แบบอย่าง | พอร์ต 1 → 2 | พอร์ต 2 → 1 | ท่าเรือ 23 | พอร์ต 3- → 2 | ||||
| C[dm2/(s-บาร์)] | b | C[dm2/(s-บาร์)] | b | C[dm2/(s-บาร์)] | b | C[dm2/(s-บาร์)] | b | |
| 3PA1 | 0.34 | 0.29 | 0.35 | 0.42 | 0.38 | 0.43 | 0.35 | 0.32 |
| 3PA2 | 0.98 | 0.17 | 0 | 0.34 | 1.1 | 0.28 | 1 | 0.2 |
| 3PB1 | 0.37 | 0.05 | 0.33 | 0.21 | 0.41 | 0.28 | 0.42 | 0.08 |
| 3PB2 | 0.9 | 0.19 | 0.97 | 0.39 | 1 | 0.26 | 0.94 | 0.27 |
*1: พื้นที่หน้าตัดที่มีประสิทธิผล S และความนำไฟฟ้าของเสียง C จะถูกแปลงเป็น S γ 5.0 x C
คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์
ไตรมาสที่ 1 โซลินอยด์วาล์วเปิดหรือปิดไม่ได้?
ปกติปิดหรือเปิดตามปกติหมายถึงตำแหน่งของโซลินอยด์เมื่อขดลวดไม่ทำงานโซลินอยด์แบบปิดตามปกติจะปิดกั้นการจ่ายอากาศจากแอคทูเอเตอร์เมื่อขดลวดไม่ทำงานโซลินอยด์แบบเปิดตามปกติจะทำให้มีเส้นทางเปิดสำหรับการจ่ายอากาศไปถึงแอคชูเอเตอร์เมื่อขดลวดไม่ทำงาน
ไตรมาสที่ 2 โซลินอยด์วาล์วเปิด/ปิดไม่ถูกต้อง?
ตรวจสอบแหล่งจ่ายไฟและตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าและความถี่ถูกต้องตรวจสอบการเชื่อมต่อด้วยตรวจสอบว่าทิศทางการไหลตรงกับตัวบ่งชี้บนตัววาล์วหรือตรงกับภายในขีดจำกัดตามที่ระบุไว้ในคู่มือวาล์ว
ไตรมาสที่ 3 ปัญหาโซลินอยด์วาล์วที่พบบ่อยที่สุดคืออะไร?
ปัญหาโซลินอยด์ทั่วไป ได้แก่ ลูกสูบที่ติดเข้าหรือออก วาล์วที่ติดอยู่ซึ่งค้างอยู่กับที่ ขดลวดภายในไม่ดี และเสียงรบกวนมากเกินไประหว่างการทำงานปัญหาเหล่านี้บางส่วนเป็นผลมาจากปัญหาโซลินอยด์ภายใน ในขณะที่ปัญหาอื่นๆ มักเกิดจากส่วนประกอบภายนอก
ไตรมาสที่ 4 เมื่อใดควรก โซลินอยด์วาล์ว จะถูกแทนที่?
ตามหลักการทั่วไป หากโซลินอยด์วาล์วของคุณมีการสึกหรอหรือชำรุด อาจถึงเวลาที่ต้องเปลี่ยนใหม่
คำถามที่ 5 การแก้ไขปัญหาโซลินอยด์วาล์ว
ตรวจสอบว่าแหล่งจ่ายไฟถูกต้องหรือไม่ และคอยล์สามารถระบายความร้อนโดยการระบายอากาศติดตั้งคอยล์ใหม่และห้ามจ่ายไฟให้กับคอยล์เมื่อไม่ได้ติดตั้งบนวาล์วตรวจสอบความชื้นภายในและเปลี่ยนหากจำเป็นเปลี่ยนเกราะที่ชำรุดหรือโค้งงอด้วย และตรวจสอบความเข้ากันได้ของสื่อกับวาล์วของคุณ
