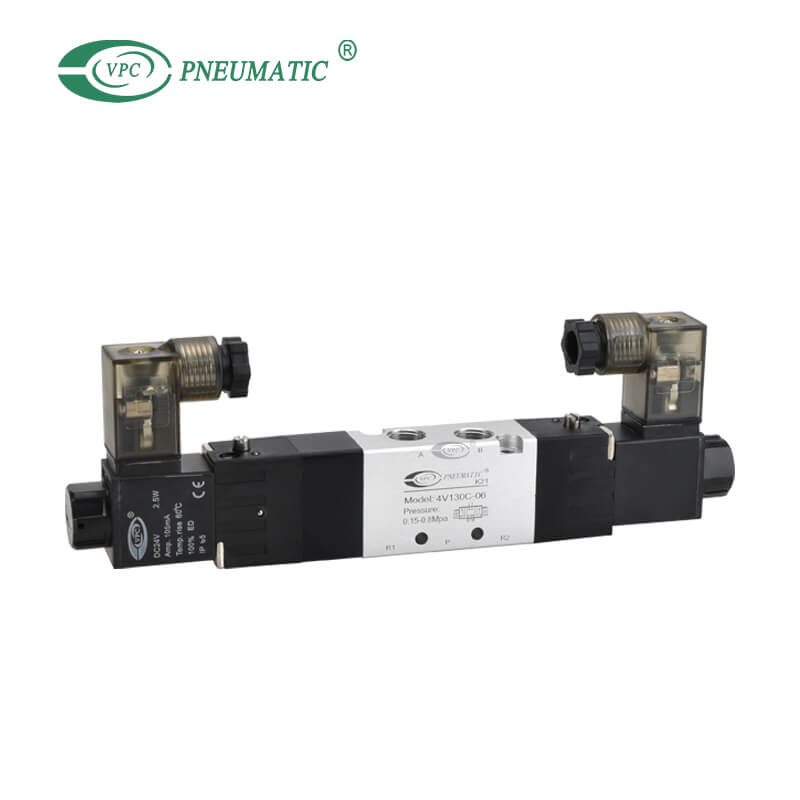

4V130C-06
VPC Pneumatic
ประเภทวาล์ว: | |
---|---|
การวางแนวการติดตั้ง: | |
แรงดันไฟฟ้ามาตรฐาน: | |
สถานะห้องว่าง: | |
รายละเอียดสินค้า
1. โครงสร้างในโหมดคอลัมน์เลื่อน: ความหนาแน่นที่ดีและปฏิกิริยาที่ละเอียดอ่อน
2. โซลินอยด์วาล์ว 3 ตำแหน่ง มีฟังก์ชั่นส่วนกลางสามแบบให้คุณเลือก
3. โซลินอยด์วาล์วควบคุมคู่มีฟังก์ชันหน่วยความจำ สถานะการทำงานจะเหมือนกันภายใต้การเปิดและปิดเครื่อง
4. การออกแบบไอเสียตรงกลางสามารถควบคุมกระบอกสูบให้หยุดที่ตำแหน่งใดก็ได้
5. สามารถรักษาสมดุลคงที่ภายในตัววาล์วได้หลังจากปิดรูอากาศเข้า
6. รูภายในใช้เทคโนโลยีการประมวลผลพิเศษซึ่งมีแรงเสียดทานขัดสี ltte ความดันเริ่มต้นต่ำและอายุการใช้งานยาวนาน
7. ไม่จำเป็นต้องเติมน้ำมันเพื่อหล่อลื่น
8. สามารถสร้างกลุ่มวาล์วรวมกับฐานเพื่อประหยัดพื้นที่ในการติดตั้ง
9. มีการติดตั้งอุปกรณ์คู่มือที่เกี่ยวข้องเพื่ออำนวยความสะดวกในการติดตั้งและแก้ไขจุดบกพร่อง
10. เกรดแรงดันไฟฟ้ามาตรฐานหลายเกรดเป็นตัวเลือก
ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง | 4V130C-M5 | 4V130C-06 | 4V230C-06 | 4V230C-08 | 4V330C-08 | 4V330C-10 | 4V430C-15 | |
สื่อการทำงาน | อากาศบริสุทธิ์ | |||||||
ประเภทการแสดง | คู่มือภายใน | |||||||
ความกดดันจากการทำงาน | 0.15 ถึง 0.9Mpa | |||||||
ความดันสูงสุด | 1.2 เมกะปาสคาล | |||||||
อุณหภูมิในการทำงาน | -5 ถึง 60 ℃ | |||||||
ช่วงแรงดันไฟฟ้า | -15% ถึง 10% | |||||||
เกรดทนความร้อน | B | |||||||
ชั้นป้องกัน | IP65(DIN40050) | |||||||
ชนิดคอยล์ | ประเภท Din / Flying Lead | |||||||
ขนาดข้อต่อ | นำเข้า=M5 | นำเข้า=1/8 | นำเข้า=1/8 | นำเข้า=1/4 | นำเข้า=1/4 | นำเข้า=3/8 | นำเข้า=1/2 | |
ส่งออก=M5 | ส่งออก=1/8 | ส่งออก=1/8 | ส่งออก=1/4 | ส่งออก=1/4 | ส่งออก=3/8 | ส่งออก=1/2 | ||
ท่อไอเสีย=M5 | ไอเสีย=1/8 | ไอเสีย=1/8 | ไอเสีย=1/8 | ไอเสีย=1/4 | ไอเสีย=1/4 | ไอเสีย=1/2 | ||
พื้นที่ส่วน | 5.5 มม.² (CV=0.31) | 12 มม.² (CV=0.67) | 14 มม.² (CV=0.78) | 16 มม.² (CV=0.89) | 25 มม.² (CV=1.39) | 30 มม.² (CV=1.67) | 50 มม.² (CV=2.79) | |
ความถี่การแสดงสูงสุด | 3 ครั้ง/วินาที |
มิติข้อมูลหลัก
คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์
ไตรมาสที่ 1 นิวเมติกวาล์ว 3 ทางทำงานอย่างไร?
วาล์วสามทางส่งอากาศที่มีแรงดันไปยังด้านปลายของกระบอกสูบการเปลี่ยนสปูลไปยังตำแหน่งสุดขั้วอื่น ๆ บล็อกการไหลและแรงดันไปยังแอคชูเอเตอร์แอคทูเอเตอร์เชื่อมต่อกับทางเดินไอเสีย ดังนั้น แรงสปริงหรือแรงโน้มถ่วงจะต้องทำให้แกนกลับคืนสู่ตำแหน่งเดิม
ไตรมาสที่ 2 วาล์ว 5/3 ทางคืออะไร?
วาล์ว 5/3 ทางมีห้าพอร์ตและสามสถานะมีโซลินอยด์สองตัวที่แต่ละตัวสามารถควบคุมสถานะของวาล์วได้หากไม่มีการกระตุ้นโซลินอยด์ วาล์วจะกลับสู่สถานะกลางดังนั้นวาล์วจึงมีความเสถียรแบบโมโนรัฐส่วนกลางสามารถมีหน้าที่ต่างกัน เช่น ปิดท่าเรือทั้งหมด
ไตรมาสที่ 3 วาล์ว 5/3 ใช้ทำอะไร?
โซลินอยด์วาล์ว 5/3 มักใช้เป็นวาล์วควบคุมทิศทางสำหรับแอคชูเอเตอร์นิวแมติกแบบดับเบิ้ลแอคชูเอเตอร์แบบคอยล์เดียวของ 5/2วาล์ว โดยปกติจะมีสปริงหรือนักบินส่งกลับเพื่อที่ว่าเมื่อไม่มีพลังงาน วาล์วจะกลับสู่การทำงานเริ่มต้น
ไตรมาสที่ 4 วิธีทำความสะอาดโซลินอยด์วาล์ว?
ขั้นแรก ให้หาวัสดุที่ไม่มีขุยที่แห้งและนุ่มใช้สิ่งนี้เพื่อขจัดความชื้นส่วนเกินออกจากตัวเรือนและส่วนควบจุดประสงค์ของการทำให้พื้นผิวแห้งคือการลดการกัดกร่อนและทำให้โซลินอยด์นิวเมติกวาล์วเคลื่อนที่ได้อย่างราบรื่นเป็นเวลาหลายปี
Q5. การแก้ไขปัญหาโซลินอยด์วาล์ว
ตรวจสอบว่าจ่ายไฟถูกต้องหรือไม่ และขดลวดสามารถกระจายความร้อนโดยการระบายอากาศติดตั้งคอยล์ใหม่และห้ามจ่ายไฟให้กับคอยล์เมื่อไม่ได้ติดตั้งบนวาล์วตรวจสอบความชื้นภายในและเปลี่ยนใหม่หากจำเป็นเปลี่ยนกระดองที่เสียหายหรืองอด้วย และตรวจสอบความเข้ากันได้ของสื่อกับวาล์วของคุณ
