| ประเภทวาล์ว： | |
|---|---|
| การวางแนวการติดตั้ง： | |
| แรงดันไฟฟ้ามาตรฐาน： | |
รายละเอียดสินค้า
1. โครงสร้างในโหมดคอลัมน์แบบเลื่อน: ความแน่นที่ดีและปฏิกิริยาที่ละเอียดอ่อน

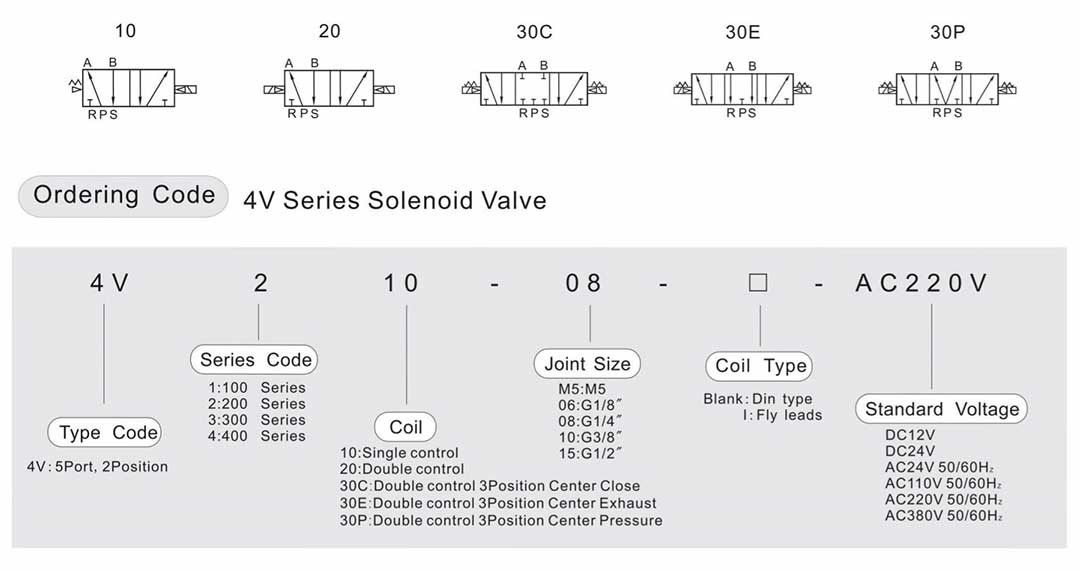

2. โซลินอยด์วาล์วสามตำแหน่งมีฟังก์ชั่นส่วนกลางสามแบบให้คุณเลือก
3. โซลินอยด์วาล์วควบคุมคู่มีฟังก์ชั่นหน่วยความจำ สถานะการทำงานจะเหมือนกันภายใต้การเปิดและปิดเครื่อง
4. การออกแบบท่อไอเสียตรงกลางสามารถควบคุมกระบอกสูบให้หยุดที่ตำแหน่งใดก็ได้
5. สามารถรักษาสมดุลสถิตภายในตัววาล์วได้หลังจากปิดรูอากาศเข้าแล้ว
6. รูภายในใช้เทคโนโลยีการประมวลผลแบบพิเศษซึ่งมีแรงเสียดทานจากการขัดสี ความดันเริ่มต้นต่ำ และอายุการใช้งานยาวนาน
7. ไม่จำเป็นต้องเติมน้ำมันเพื่อหล่อลื่น
8. สามารถสร้างกลุ่มวาล์วแบบรวมพร้อมฐานเพื่อประหยัดพื้นที่ในการติดตั้ง
9. อุปกรณ์แบบแมนนวลในเครือได้รับการติดตั้งเพื่ออำนวยความสะดวกในการติดตั้งและการดีบัก
10. สามารถเลือกเกรดแรงดันไฟฟ้ามาตรฐานหลายระดับได้
ข้อมูลจำเพาะของผลิตภัณฑ์

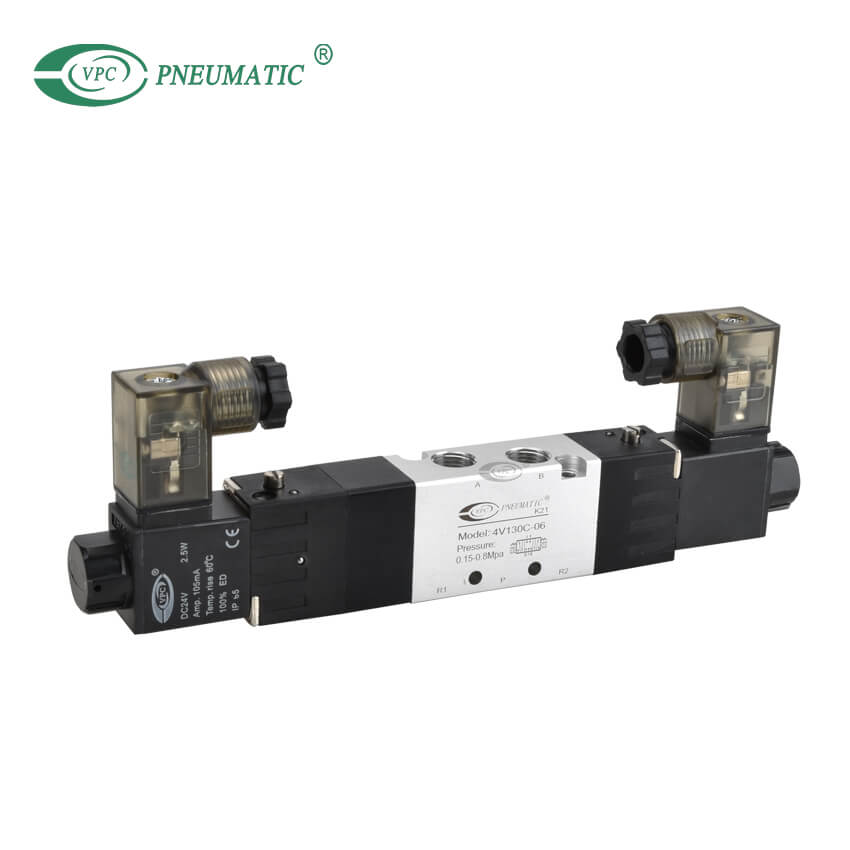

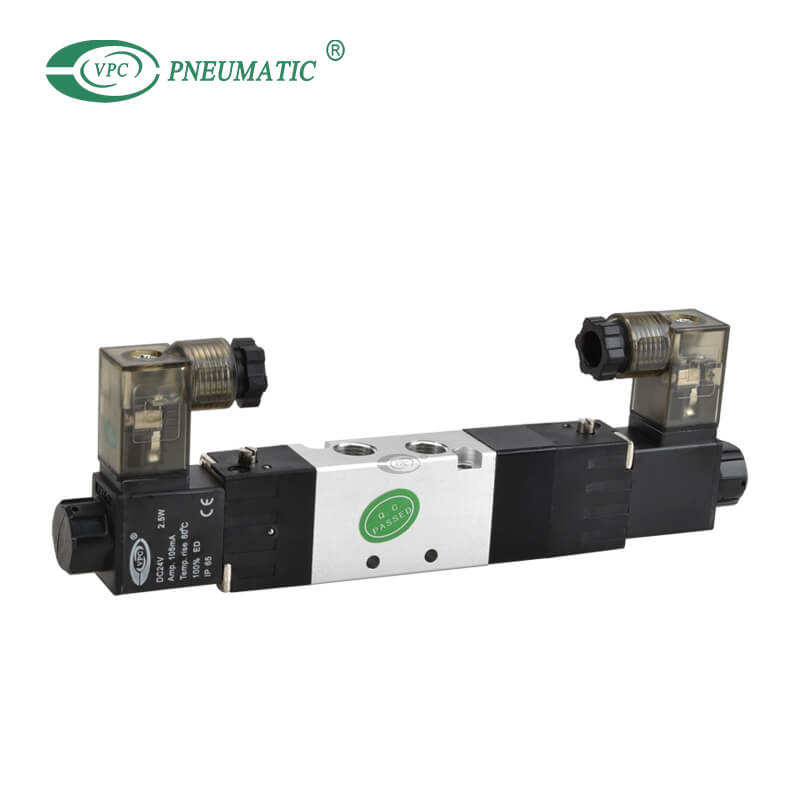

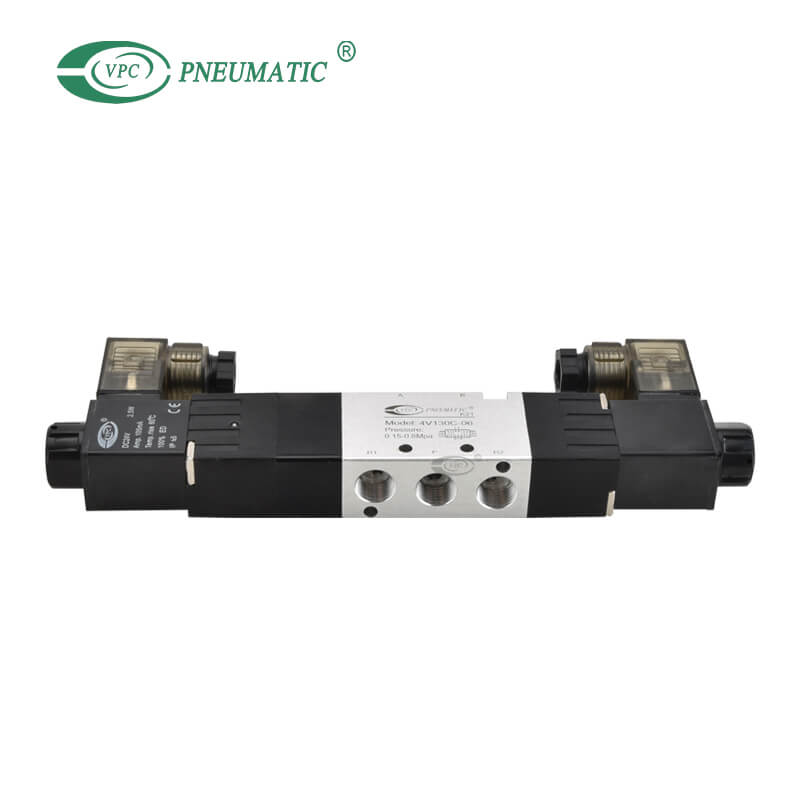

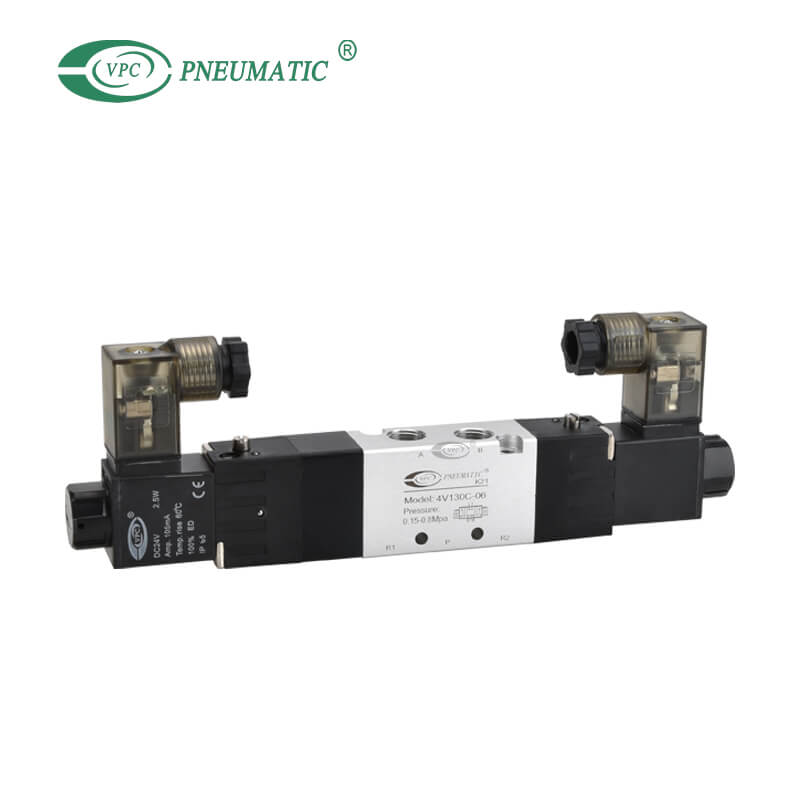

| แบบอย่าง | 4V130C-M5 | 4V130ซ-06 | 4V230ซ-06 | 4V230ซ-08 | 4V330ซ-08 | 4V330ซ-10 | 4V430ซ-15 | |
| สื่อการทำงาน | อากาศบริสุทธิ์ | |||||||
| ประเภทการแสดง | คู่มือภายใน | |||||||
| ความกดดันจากการทำงาน | 0.15 ถึง 0.9Mpa | |||||||
| แรงดันสูงสุด | 1.2Mpa | |||||||
| อุณหภูมิในการทำงาน | -5 ถึง 60 ℃ | |||||||
| ช่วงแรงดันไฟฟ้า | -15% ถึง 10% | |||||||
| เกรดทนความร้อน | B | |||||||
| ชั้นป้องกัน | IP65(DIN40050) | |||||||
| ประเภทคอยล์ | ประเภท Din/Flying Leads | |||||||
| ขนาดข้อต่อ | นำเข้า=M5 | นำเข้า=1/8 | นำเข้า=1/8 | นำเข้า=1/4 | นำเข้า=1/4 | นำเข้า=3/8 | นำเข้า=1/2 | |
| ส่งออก=M5 | ส่งออก=1/8 | ส่งออก=1/8 | ส่งออก=1/4 | ส่งออก=1/4 | ส่งออก=3/8 | ส่งออก=1/2 | ||
| ท่อไอเสีย=M5 | ท่อไอเสีย=1/8 | ท่อไอเสีย=1/8 | ท่อไอเสีย=1/8 | ไอเสีย=1/4 | ไอเสีย=1/4 | ไอเสีย=1/2 | ||
| พื้นที่หน้าตัด | 5.5 มม.² (CV=0.31) | 12 ตร.มม. (CV=0.67) | 14 ตร.มม. (CV=0.78) | 16 ตร.มม. (CV=0.89) | 25 ตร.มม. (CV=1.39) | 30ตร.มม. (CV=1.67) | 50ตร.มม. (CV=2.79) | |
| ความถี่การแสดงสูงสุด | 3ครั้ง/วินาที | |||||||

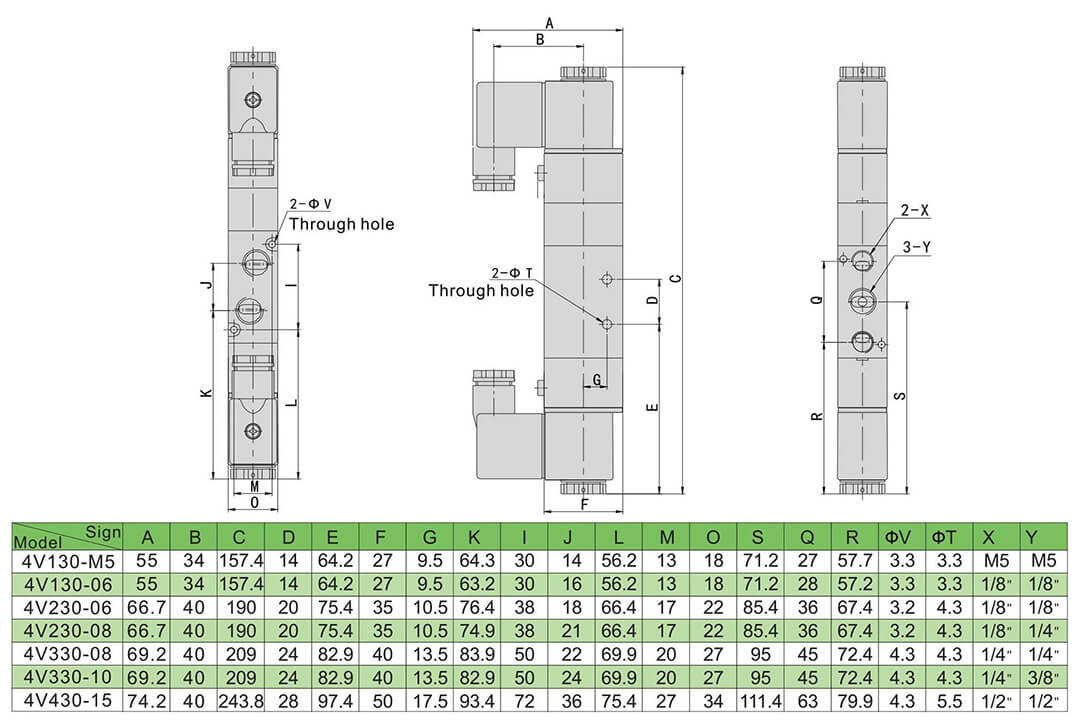

ขนาดหลัก
คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์
ไตรมาสที่ 1 วาล์วนิวแมติก 3 ทางทำงานอย่างไร?
วาล์วสามทางจะส่งอากาศที่มีแรงดันไปยังด้านฝาปิดของกระบอกสูบการเลื่อนสปูลไปยังตำแหน่งสุดขั้วอื่นๆ จะขัดขวางการไหลและแรงดันไปยังแอคชูเอเตอร์แอคชูเอเตอร์เชื่อมต่อกับทางระบายไอเสีย ดังนั้นแรงสปริงหรือแรงโน้มถ่วงจะต้องส่งก้านกลับไปยังตำแหน่งเดิม
ไตรมาสที่ 2 วาล์ว 5/3 ทางคืออะไร?
วาล์ว 5/3 ทางมี 5 พอร์ตและ 3 สถานะพวกเขามีโซลินอยด์สองตัวที่แต่ละตัวสามารถควบคุมสถานะวาล์วได้หากไม่มีการทำงานของโซลินอยด์ วาล์วจะกลับสู่สถานะส่วนกลางดังนั้นวาล์วจึงมีความเสถียรแบบโมโนสถานะส่วนกลางสามารถมีฟังก์ชันที่แตกต่างกันได้ เช่น การปิดพอร์ตทั้งหมด
ไตรมาสที่ 3 วาล์ว 5/3 ใช้ทำอะไร?
โซลินอยด์วาล์ว 5/3 มักถูกใช้เป็นวาล์วควบคุมทิศทางสำหรับแอคทูเอเตอร์แบบนิวแอกทูเอเตอร์วาล์ว 5/2 แบบคอยล์เดี่ยวมักจะมีสปริงหรืออากาศนำร่องไหลกลับ ดังนั้นเมื่อไม่มีพลังงาน วาล์วจะกลับสู่ฟังก์ชันสตาร์ท
ไตรมาสที่ 4 วิธีทำความสะอาดโซลินอยด์วาล์ว？
ขั้นแรก หาวัสดุที่ไม่มีขุยที่แห้งและอ่อนนุ่มใช้สิ่งนี้เพื่อขจัดความชื้นส่วนเกินออกจากตัวเรือนและข้อต่อจุดประสงค์ในการทำให้พื้นผิวแห้งคือการลดการกัดกร่อนและทำให้วาล์วโซลินอยด์นิวแมติกส์เคลื่อนที่ได้อย่างราบรื่นเป็นเวลาหลายปี
คำถามที่ 5 การแก้ไขปัญหาโซลินอยด์วาล์ว
ตรวจสอบว่าแหล่งจ่ายไฟถูกต้องหรือไม่ และคอยล์สามารถระบายความร้อนโดยการระบายอากาศติดตั้งคอยล์ใหม่และห้ามจ่ายไฟให้กับคอยล์เมื่อไม่ได้ติดตั้งบนวาล์วตรวจสอบความชื้นภายในและเปลี่ยนหากจำเป็นเปลี่ยนเกราะที่เสียหายหรือโค้งงอด้วย และตรวจสอบความเข้ากันได้ของสื่อกับวาล์วของคุณ
