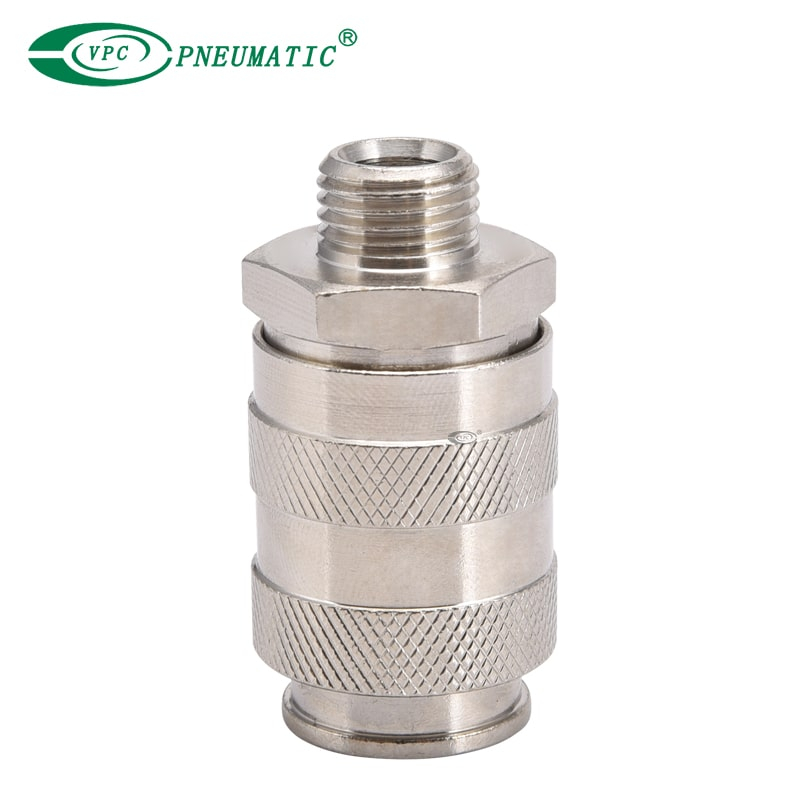

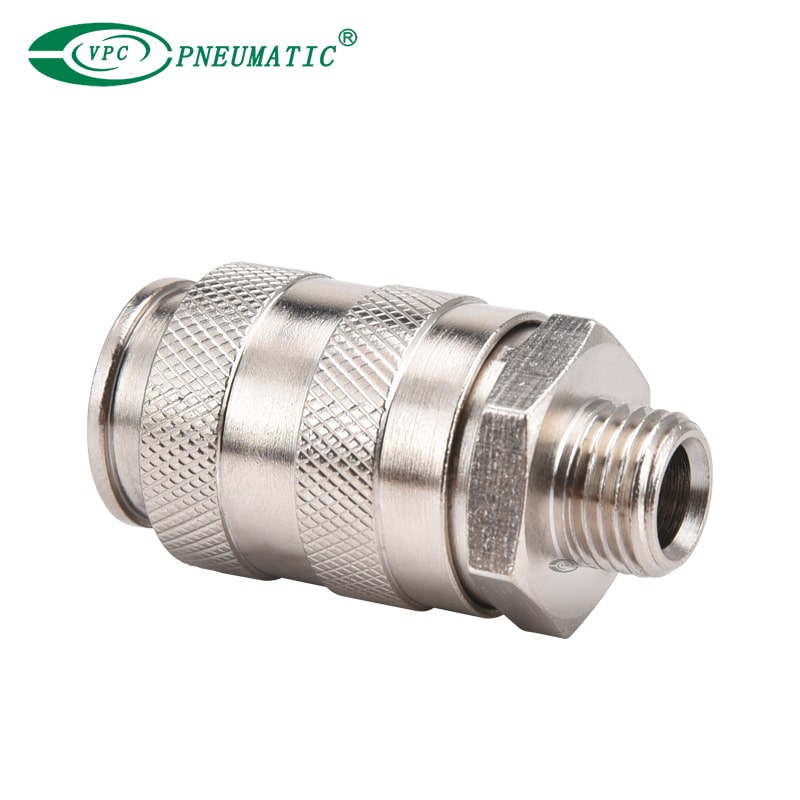

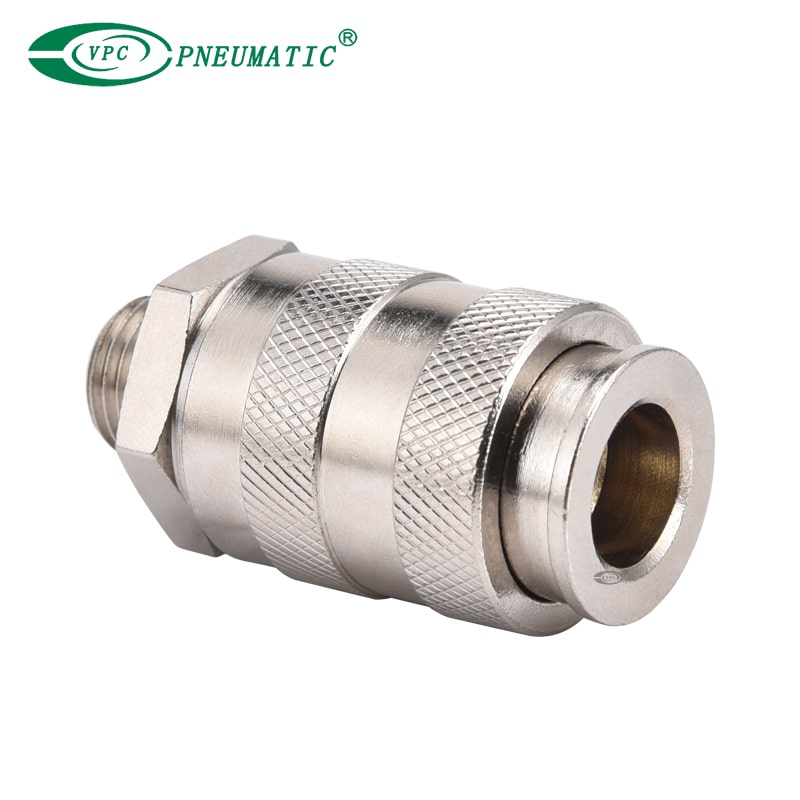

คำอธิบายผลิตภัณฑ์
1. เชื่อมต่อและตัดการเชื่อมต่อภายใต้ความกดดัน
ไม่จำเป็นต้องปล่อยความดันของระบบประหยัดเวลาในระหว่างการบำรุงรักษาหรือการตั้งค่า
2. ออกแบบมาเพื่อใช้บ่อย
สร้างขึ้นเพื่อความทนทานในการดำเนินการเชื่อมต่อ/ตัดการเชื่อมต่อซ้ำ ๆ เหมาะสำหรับระบบอัตโนมัติของโรงงาน
3. ปลอดภัยและป้องกันการรั่วไหล
การปิดผนึกที่เชื่อถือได้ช่วยให้มั่นใจถึงความปลอดภัยและป้องกันการรั่วไหลของอากาศในสภาพแวดล้อมอุตสาหกรรม
4. ความเข้ากันได้อเนกประสงค์
มีอยู่ในเธรด G1/8 ถึง G1/2; รองรับท่อพลาสติก (6/4 ถึง 10/8) และท่อยาง (6 × 14 ถึง 13 × 23)
5. การออกแบบที่เพิ่มประสิทธิภาพ
ปรับปรุงการบำรุงรักษาระบบและปรับปรุงเวิร์กโฟลว์อัตโนมัติ
แอปพลิเคชัน
ใช้ในเครื่องมือนิวเมติก, เครื่องบรรจุ, สายการประกอบอัตโนมัติและระบบบำรุงรักษาอุตสาหกรรม
ข้อกำหนดผลิตภัณฑ์
| แบบอย่าง | ข้อเฉพาะ |
| สื่อการทำงาน | อากาศอัดและของเหลวแรงดันต่ำอื่น ๆ |
| อุณหภูมิในการทำงาน | 0 ℃ถึง 80 ℃ (พร้อมอากาศแห้ง-20 ℃) |
| แรงกดดันในการทำงาน | -0.99 ถึง 12 บาร์ |
| ความดันเล็กน้อย | 6 บาร์ |
| เส้นผ่าศูนย์กลางเล็กน้อย | 5 หรือ 7 มม. |
| กลุ่มวาล์ว | วาล์วรีลีสด่วน |
| การก่อสร้าง | ประเภทของป๊อป |
| การติดตั้ง | ที่ได้ถูกทำด้วยเกลียว |
| ด้าย | ISO ทรงกระบอกก๊าซ 228 (BSP) |
| วัสดุ | ทองเหลืองชุบนิกเกิล (เหล็กชุบสังกะสีชุบแข็งเฉพาะสำหรับข้อต่อที่มี '8 ' เป็นหมายเลขที่สามในรหัส) - NBR SEALS |
| การเชื่อมต่อ | G1/8 - G1/4 - G3/8 - G1/2 สำหรับหลอดพลาสติกและท่อยาง |

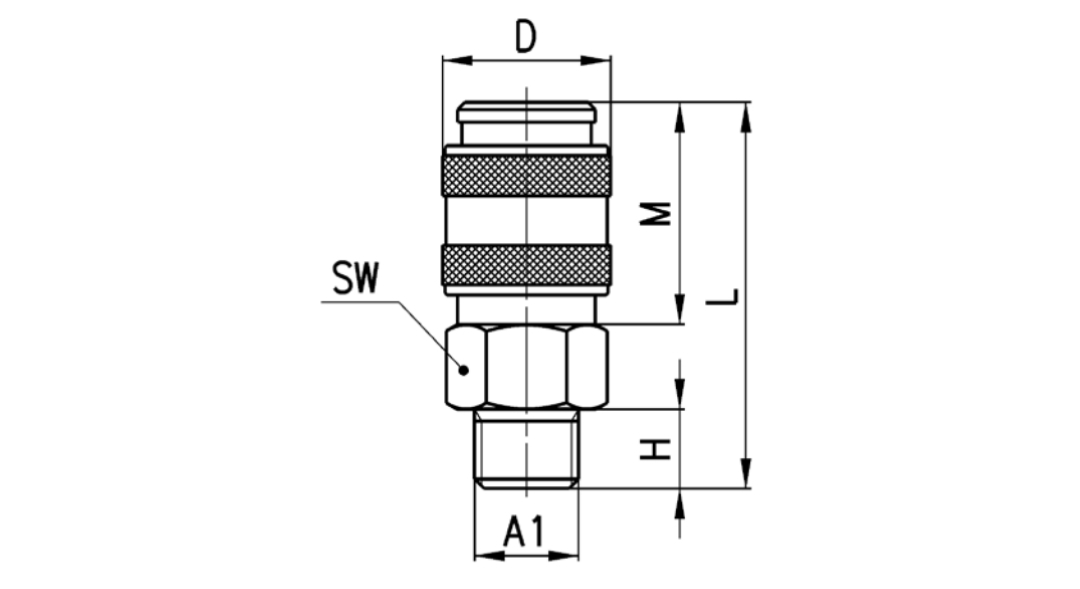

มิติหลัก
| แบบอย่าง | A1 | Φ | D | H | L | M | SW | น้ำหนัก (G) |
| 5051 1/8 | G1/8 | 5051 1/8 | 17 | 6 | 35 | 20.5 | 14 | 28 |
| 5051 1/4 | G1/4 | 5051 1/4 | 17 | 8 | 37 | 20.5 | 17 | 37 |
| 5081 1/4 | G1/4 | 5081 1/4 | 25 | 8 | 47.5 | 34.5 | 22 | 93 |
| 5081 3/8 | G3/8 | 5081 3/8 | 25 | 9 | 48.5 | 34.5 | 22 | 92 |
| 5081 1/2 | G1/2 | 5081 1/2 | 25 | 10 | 49.5 | 34.5 | 24 | 107 |
