| สื่อการทำงาน： | |
|---|---|
| อุณหภูมิในการทำงาน： | |
| ช่วงการปรับความดัน： | |
| ความแม่นยำของตัวกรอง： | |
| ประเภทวาล์ว： | |
คำอธิบายผลิตภัณฑ์

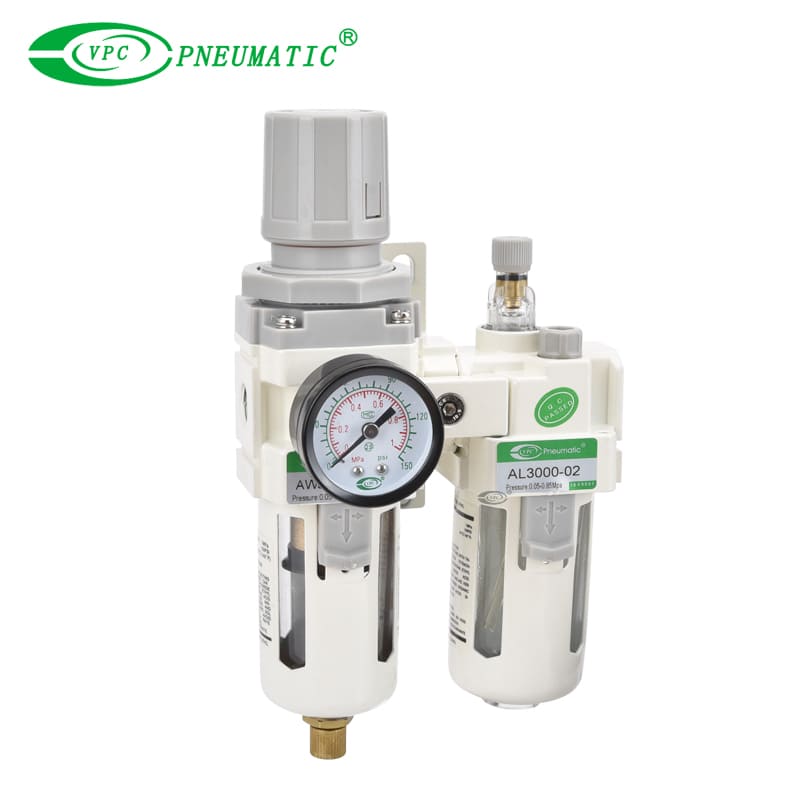

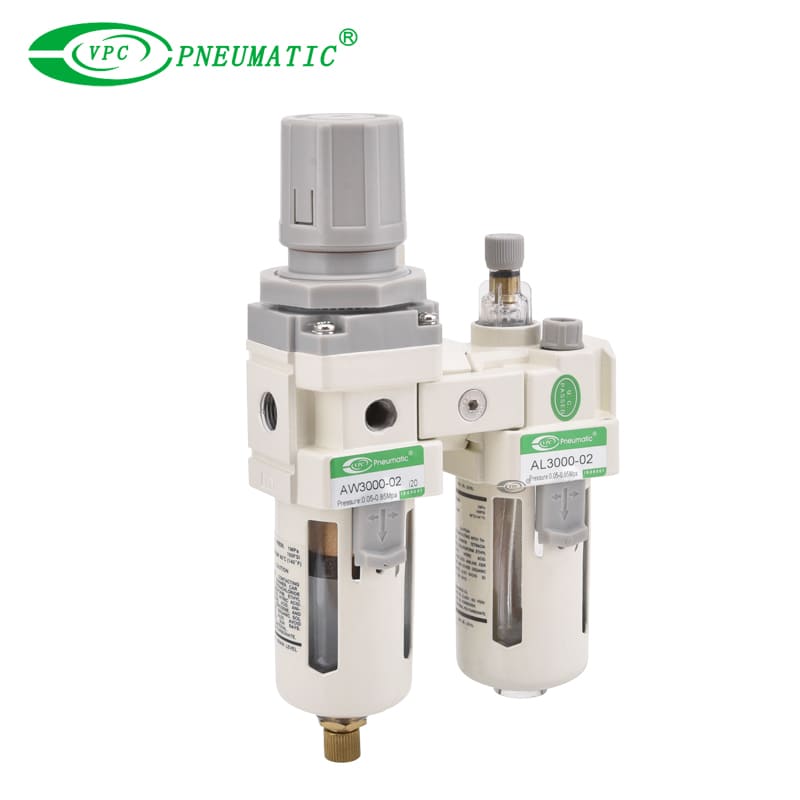

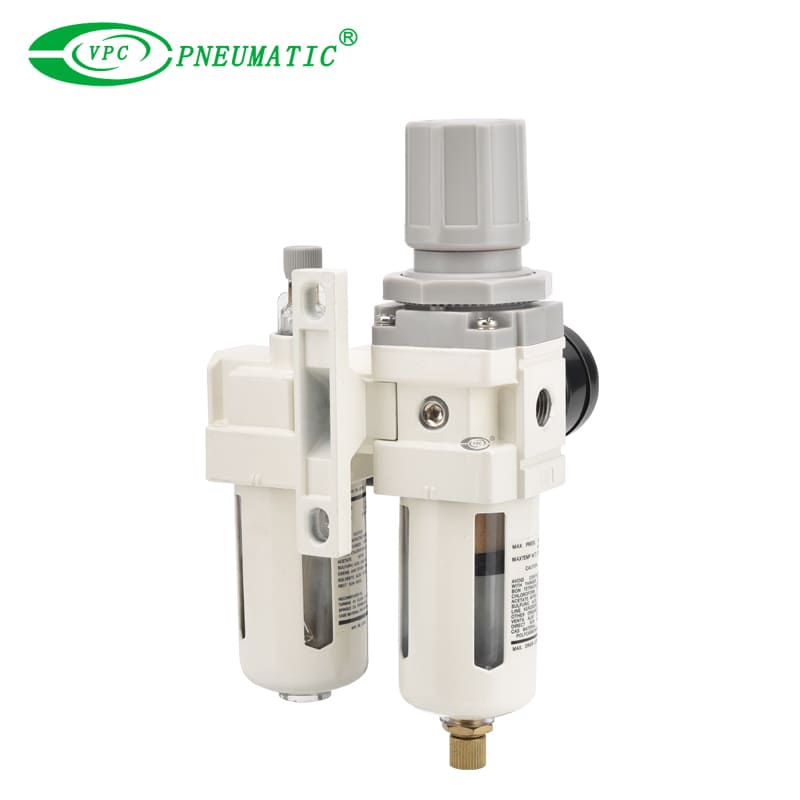

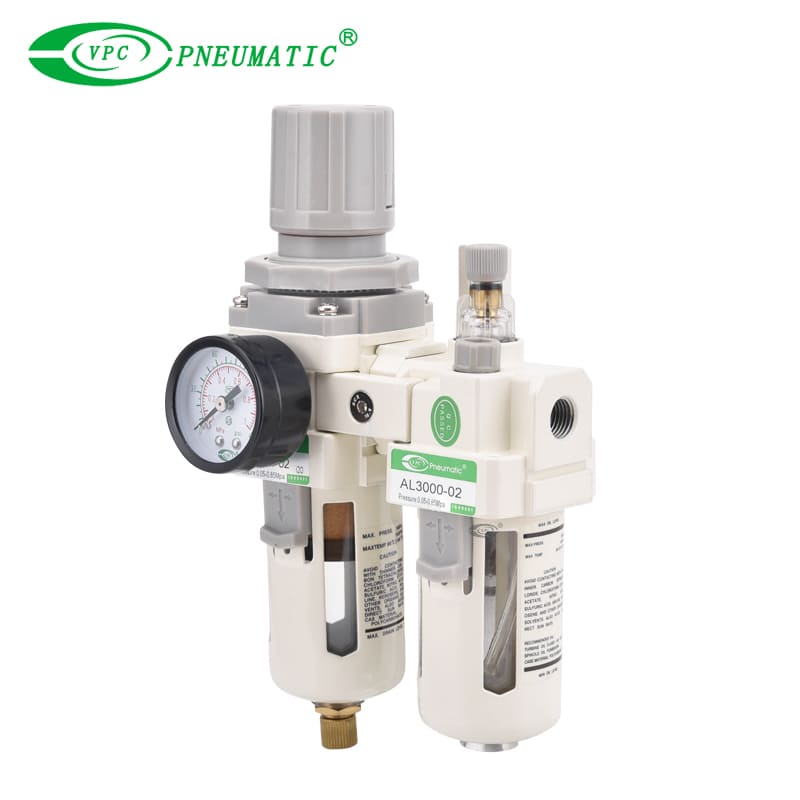

1. 3-in-1 ตัวกรองตัวกรองและการกำหนดค่าหล่อลื่นสำหรับการเตรียมอากาศแบบง่าย
2. องค์ประกอบการกรอง5μMกำจัดฝุ่นละออง 99% หมอกน้ำมันและสารปนเปื้อน
3. การควบคุมความดันที่แม่นยำจาก 0.05 ถึง 0.85 MPa ที่มีความแม่นยำ± 0.05 MPa
4. การส่งมอบหมอกน้ำมันที่มั่นคงช่วยให้มั่นใจได้ว่าการหล่อลื่นส่วนประกอบลมระยะยาว
5. ความดันในการทำงานสูงสุด: 1.0 MPa; รองรับการใช้งานอุตสาหกรรมหนัก
6. ชามโปร่งใสพร้อมตัวป้องกันโลหะช่วยให้การตรวจสอบด้วยภาพที่ปลอดภัยและรวดเร็ว
7. การเชื่อมต่อที่ง่ายกับหน่วยเตรียมอากาศอื่น ๆ สำหรับการตั้งค่าระบบที่กำหนดเอง
ข้อกำหนดผลิตภัณฑ์
รับประกันความต้านทานความดัน | 1.5 MPa |
สูงสุด แรงกดดันในการทำงาน | 1.0 MPa |
อุณหภูมิในการทำงาน | 5 ถึง 60 ℃ |
ความแม่นยำของตัวกรอง | 25 μm (5 μmเป็นตัวเลือก) |
น้ำมันที่แนะนำ | Turbine No1 Oil Isovg32 |
วัสดุชาม | โพลีคาร์บอเนต |
ผู้พิทักษ์ชาม | AC1000 ถึง 2000 (ไม่มี) AC2500 ถึง 5000 (มีอยู่) |
ช่วงการปรับความดัน | AC1000: 0.05 ถึง 0.7MPA AC2000 ~ 5000: 0.05 ถึง 0.85MPA |
ประเภทวาล์ว | ด้วยการล้น |
หมายเหตุ: NPT, ขนาดพอร์ต PT เป็นทางเลือก
แบบอย่าง | ข้อกำหนด | เครื่องประดับ | ||||||
การประกอบ | คะแนนการไหล (l/min) | ขนาดพอร์ต (G) | ขนาดเกลียวมาตรวัดความดัน (G) | น้ำหนัก (กิโลกรัม) | วงเล็บ (2pcs) | มาตรวัดความดัน | ||
ตัวกรองตัวกรอง | เครื่องหล่อลื่น | |||||||
AC1010-M5 | AW1000 | AL1000 | 90 | M5 | 1/16 | 0.22 | y10l | G27-10-R1 |
AC2010-01 | AW2000 | AL2000 | 500 | G1/8 ' | 1/8 | 0.66 | Y20L | G36-10-01 |
AC2010-02 | G1/4 ' | |||||||
AC3010-02 | AW3000 | AL3000 | 1700 | G1/4 ' | 0.98 | Y30L | ||
AC3010-03 | G3/8 ' | |||||||
AC4010-03 | AW4000 | AL4000 | 3000 | G3/8 ' | 1/4 | 1.93 | Y30L | G46-10-02 |
AC4010-04 | G1/2 ' | |||||||
AC4010-06 | AW4000-06 | Al4000-06 | 3000 | G3/4 ' | 1.99 | Y40L | ||
AC5010-06 | AW5000 | Al5000 | 4000 | G3/4 ' | 3.20 | Y50L | ||
AC5010-10 | G1 ' | |||||||
หมายเหตุ: ข้อมูลข้างต้นขึ้นอยู่กับ 0.7MPa (7. 1kgf/ ㎝²) แรงดันจ่ายและ 0.5mpa (5. 1kgf/ ㎝² ) ตั้งค่าความดัน

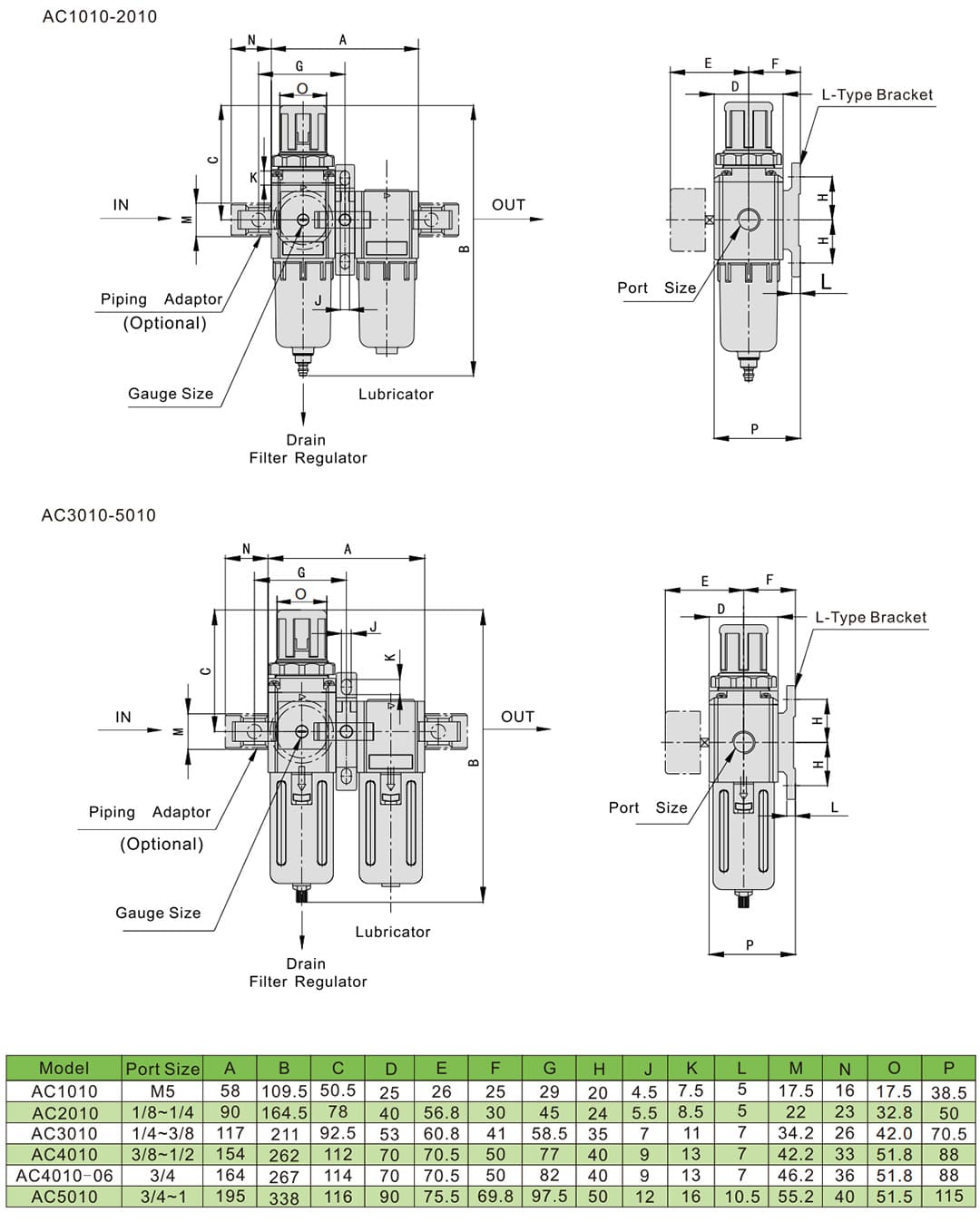

มิติหลัก
